图新地球-河流、道路的剖面图【断面图】快速绘制到CAD

0序

不论是设计环节还是施工环节，经常都需要关注道路、河流、流域等的横断面。

对于河沟，有时候是关键断面。

项目中多数都会有从测绘局、业主单位直接获取的高精度地形文件，或者直接无人机航测的测绘成果。如果直接使用CAD中的【断面线】快速得到断面对应的【断面图】

本文的重点是，使用图新地球桌面端，从无人机航测的成果或者高精度地形中快速的提取断面，并绘制到CAD中。

1.加载无人机航测数据

高分辨的地形数据，或者无人机航测数据，主要是tif格式的地形、倾斜模型数据等。

一般tif地形直接处理为lrp格式的地形文件，加载速度会更快一些。

如果没有测绘出过，前期的概要设计，也可直接从在线的【天地图地形】、【星图地形】直接提取，或者基于Alos的12.5米分辨率的地形数据提取也可以。

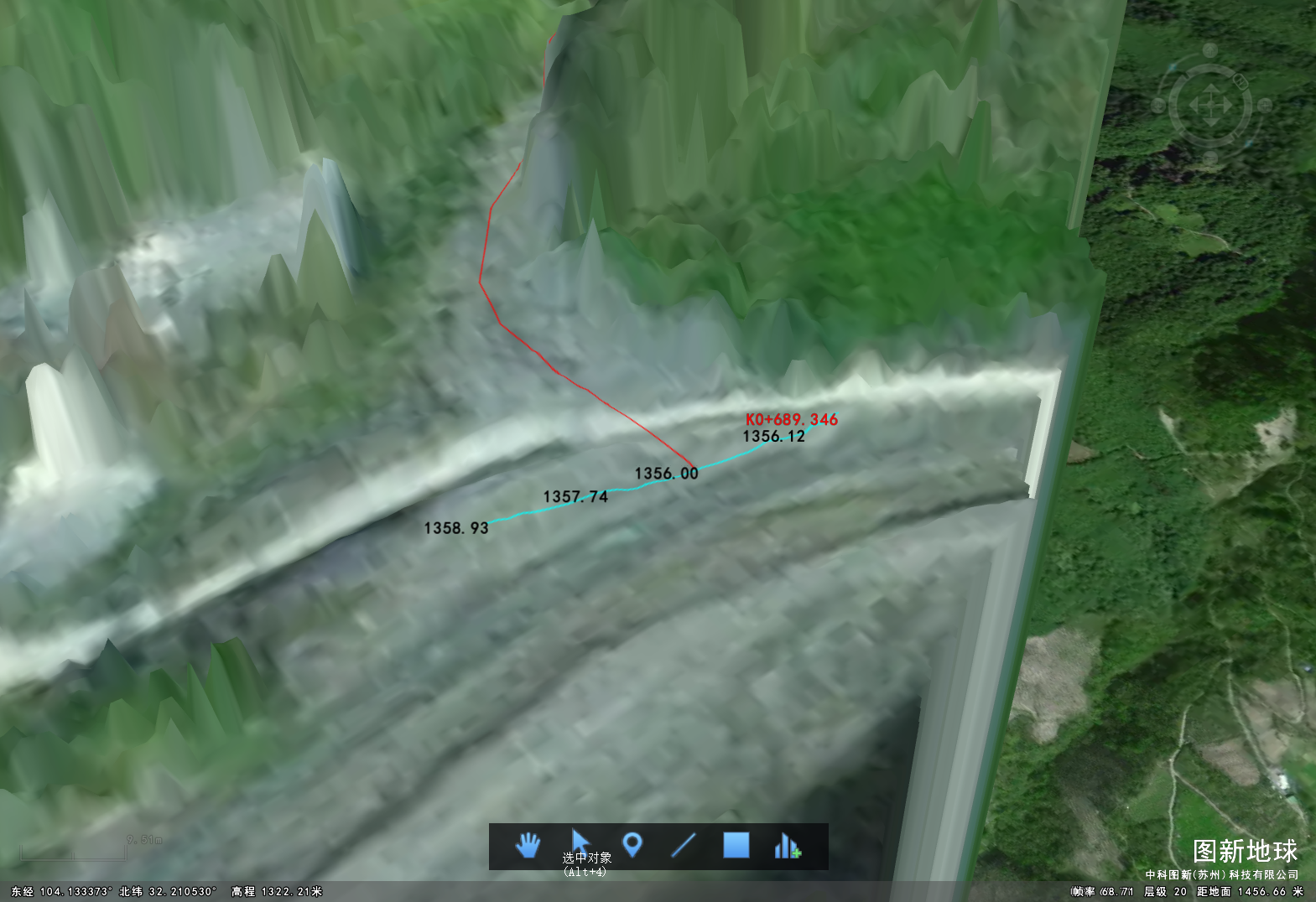

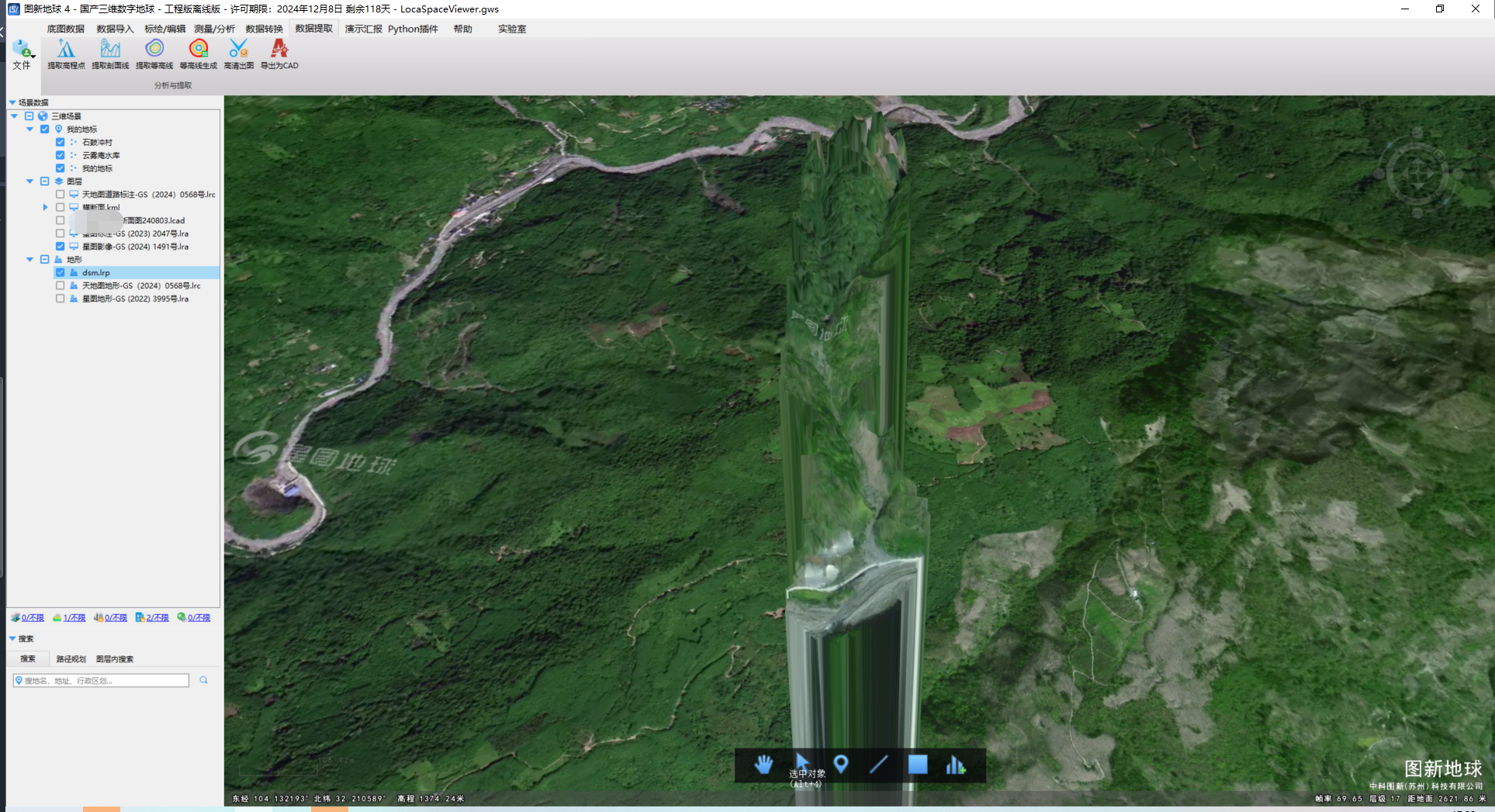

本示例直接加载局部区域的无人机测绘成果。

注意：实际应用无人机测绘成果作为地形进行数据提取的时候，要尽量规避掉树木，形成真正的地形。

2.加载CAD图纸（获取断面）

此处导入CAD的目的是为了获取断面线，然后根据断面线生产断面图。

可以理解为CAD里面绘制了一个需要剖切地表的线，只是没有沿线的高程数据。

为了获取断面线，需要把CAD加载到图新地球里面，变成矢量的【线对象】。

有两种方法：

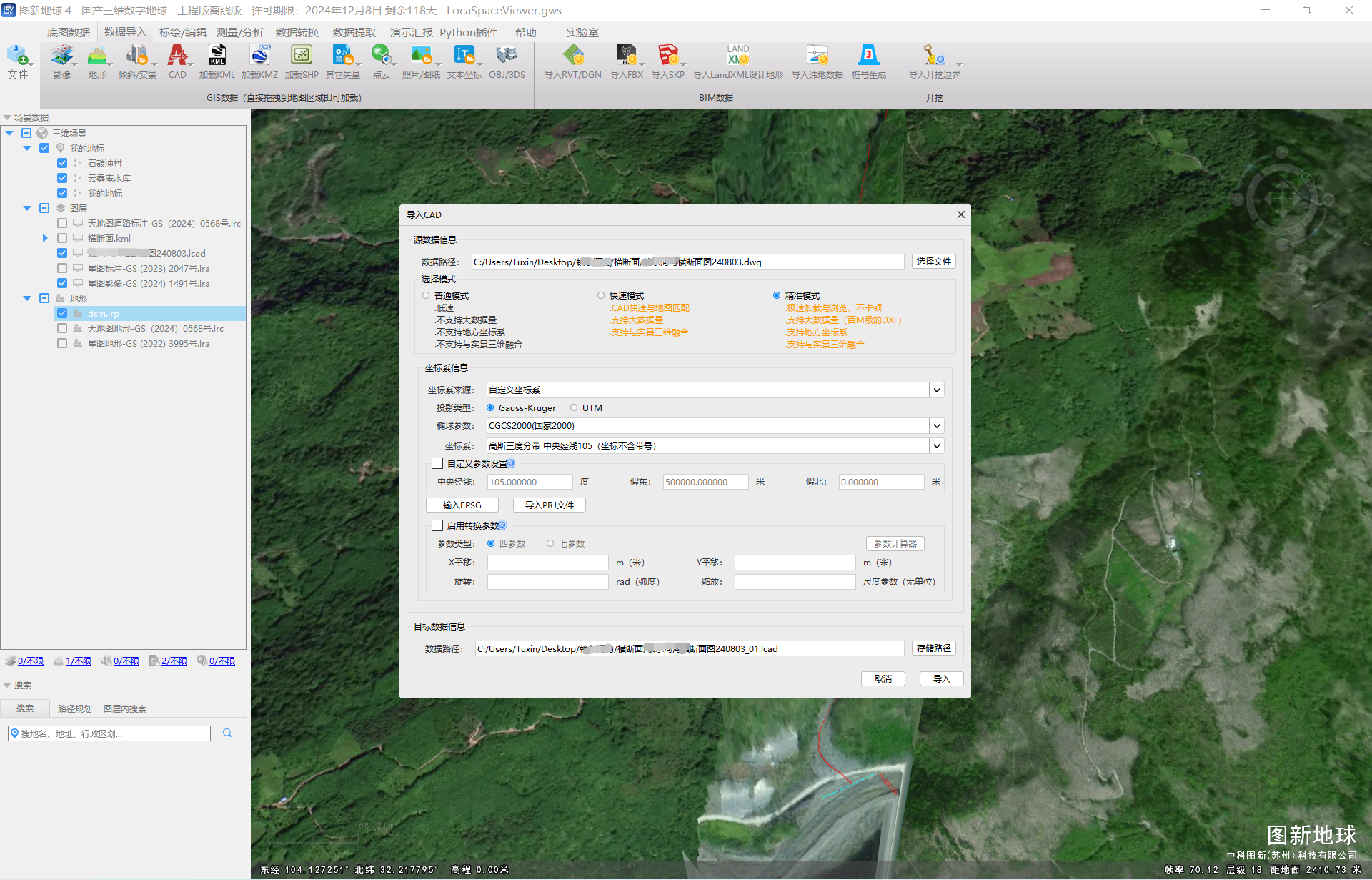

1.【普通模式】直接导入，然后选择断面线，复制到【我的地标】

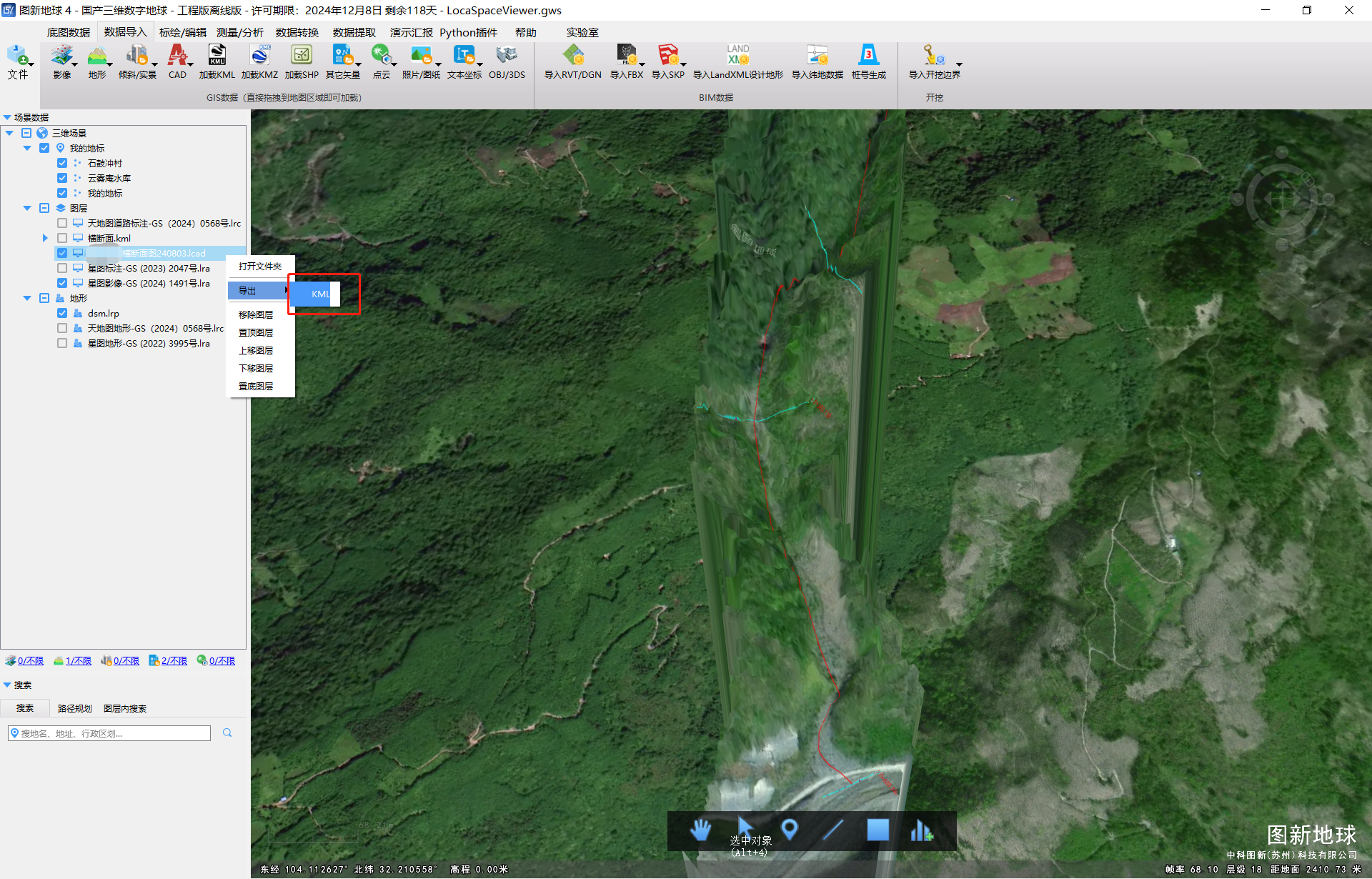

2.【精准模式】直接导入（软件会自动生成带索引的lcad文件），右键图层，另存为kml文件。

另存为kml

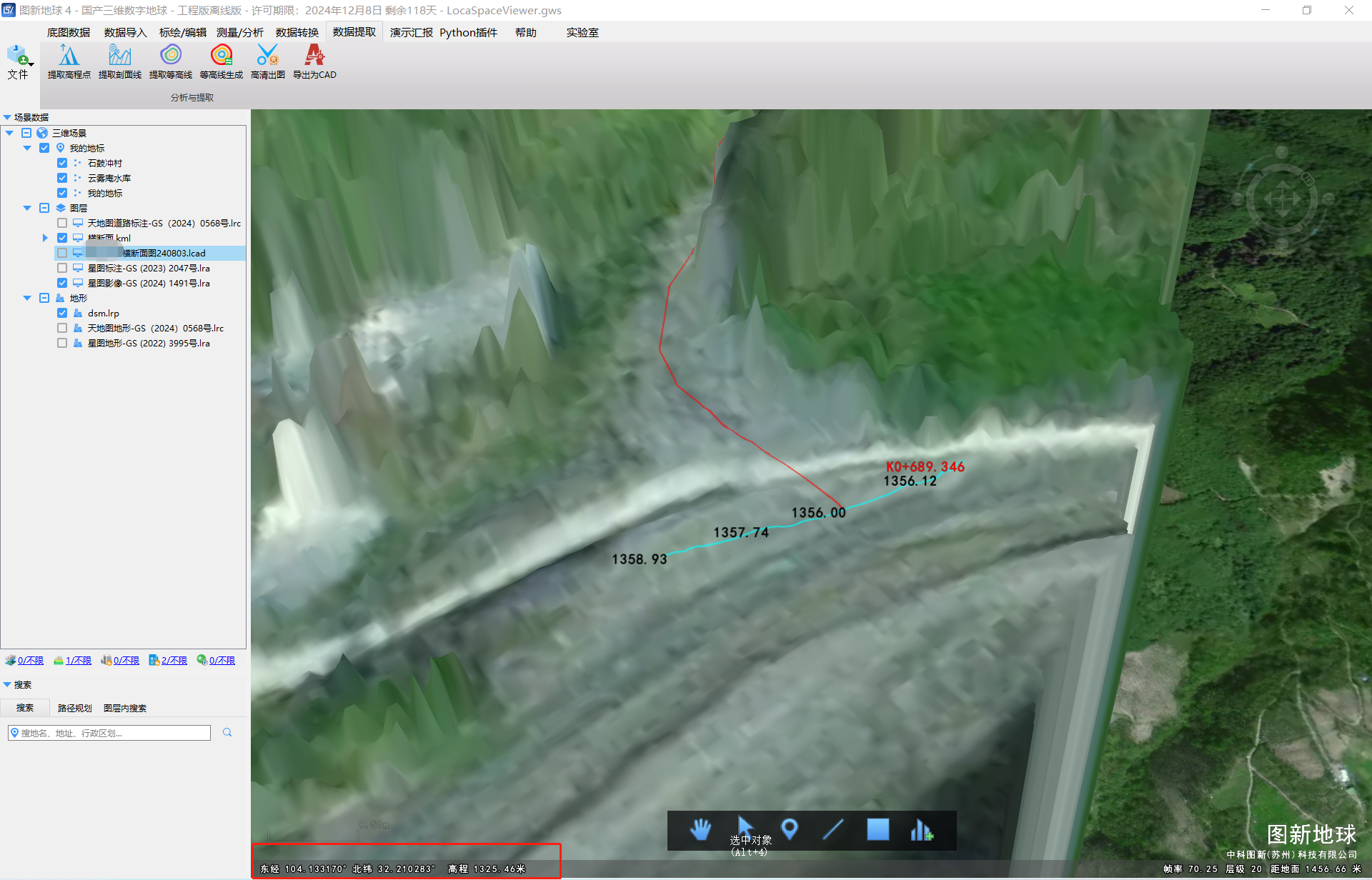

加载kml

3.提取断面的高程并绘制到CAD里面

提取断面并绘制到CAD的过程，就是使用【图新地球桌面端】的【提取剖面线】功能，基于地形或者倾斜模型给【断面线】沿线赋予高程值，然后根据【提取剖面线】功能的【生成CAD命令】，在CAD中粘贴命令绘制成断面图。

注意：绘制断面图时，一定要使用【平面坐标】，当前使用较多的是国家2000，3度带。

建议直接根据项目所在区域设置【工程坐标系】。

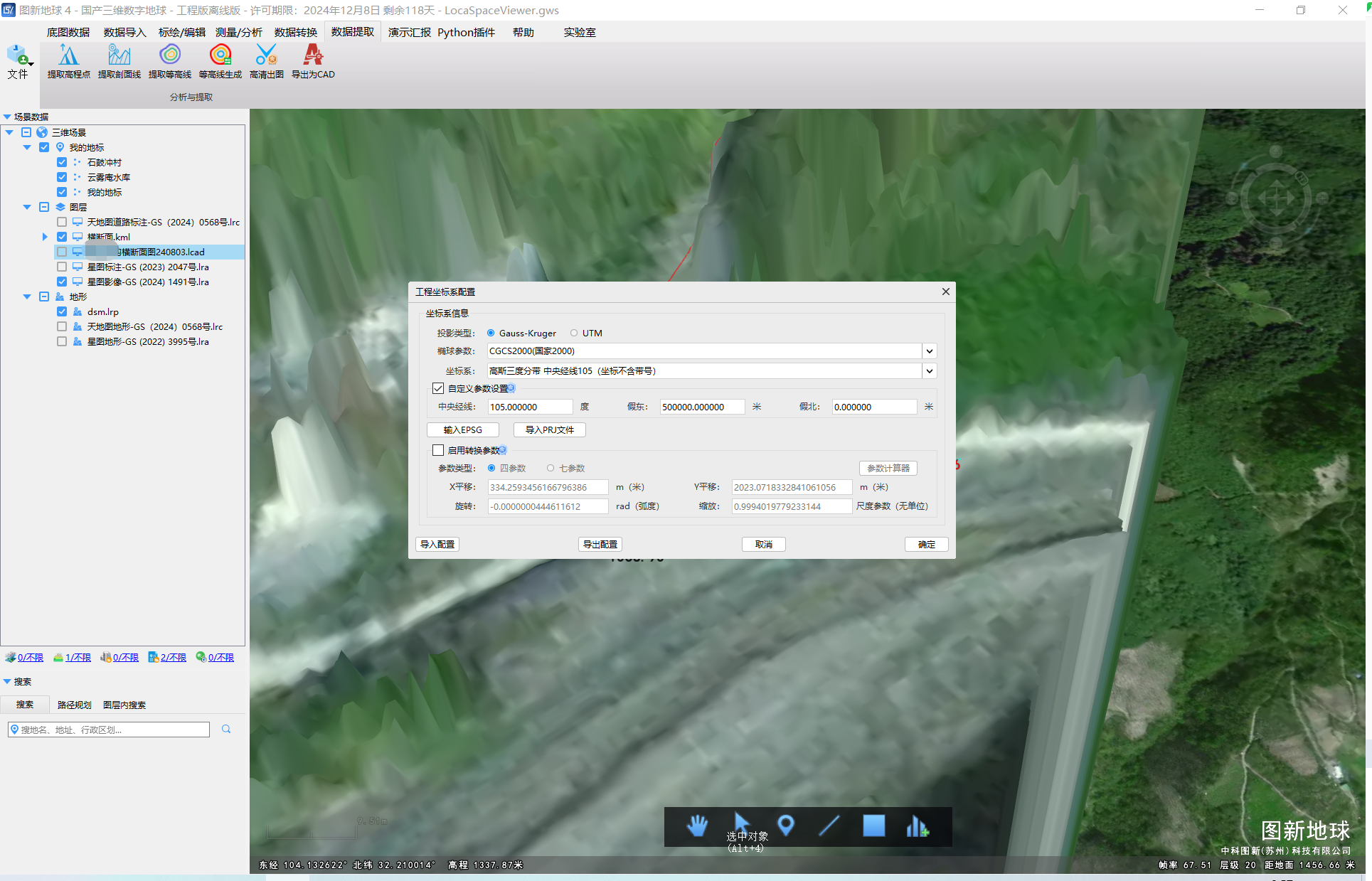

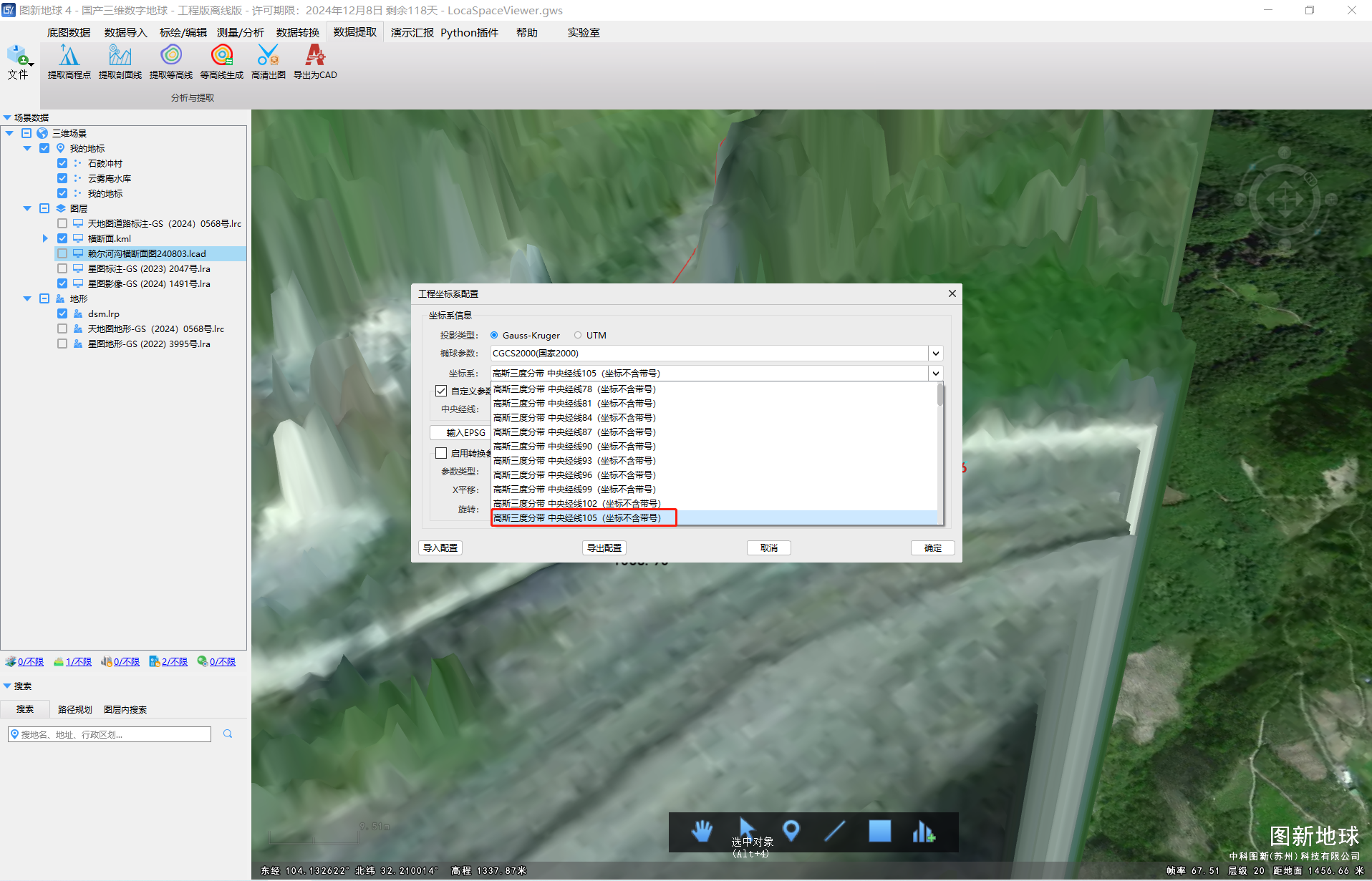

3.1设置工程坐标系：

查看中央经线，如下图，项目所在地的经度为【104.1】

直接选择最近的【国家2000】，105度中央经线即可

3.2提取断面

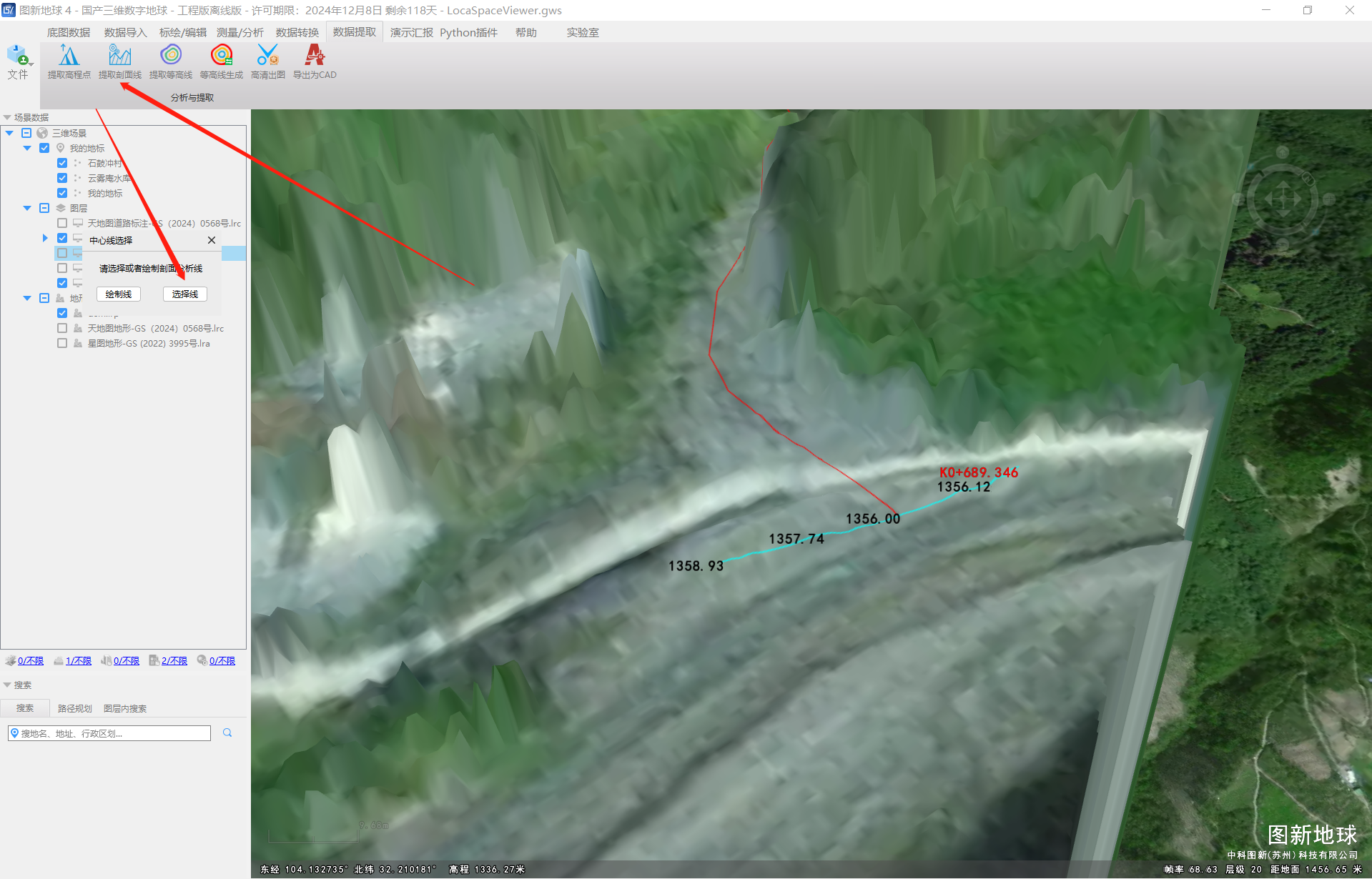

选择剖面线

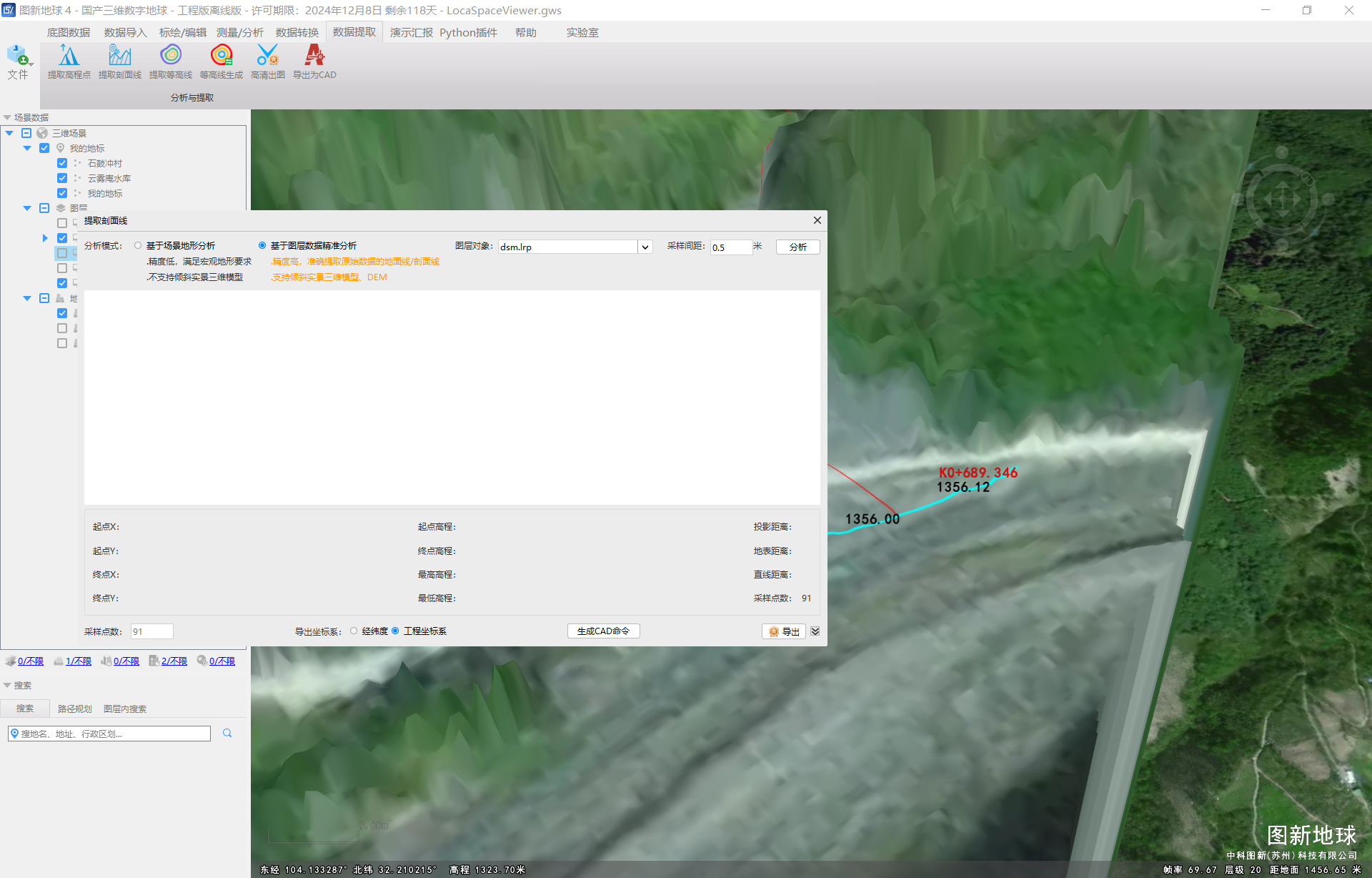

设定采样间距【0.5】（沿剖面线多长的距离，获取一个高程点）

注意：【基于图层数据精准分析】和【基于场景地形分析】的区别在于，基于图层数据，是指定的某一个图层对象，而【基于场景地形】，只能是地形数据，不能是倾斜模型图层，这个地方会根据地形数据的压盖关系，自动依据融合后的地形获取高程点。

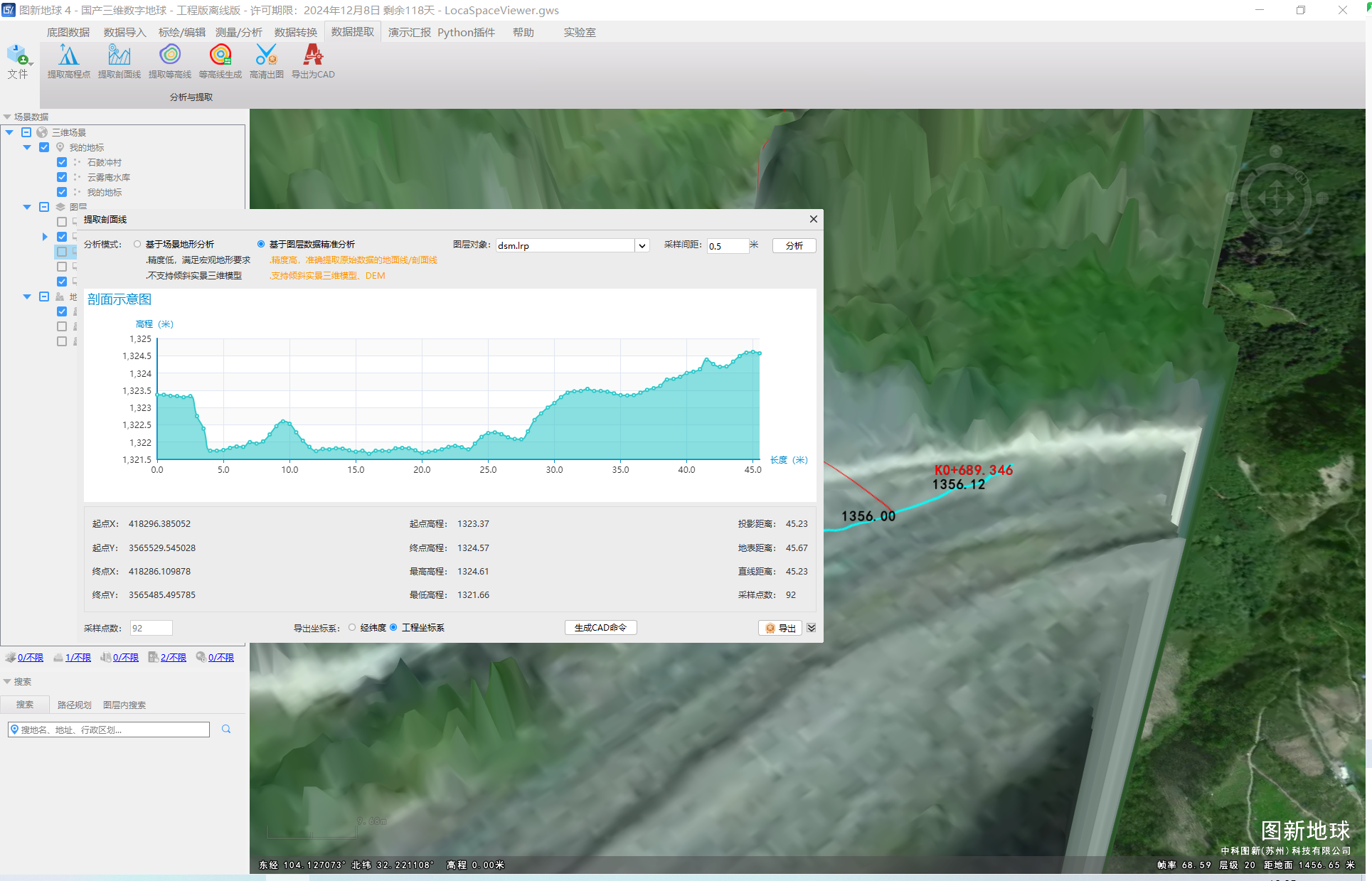

分析结果如图

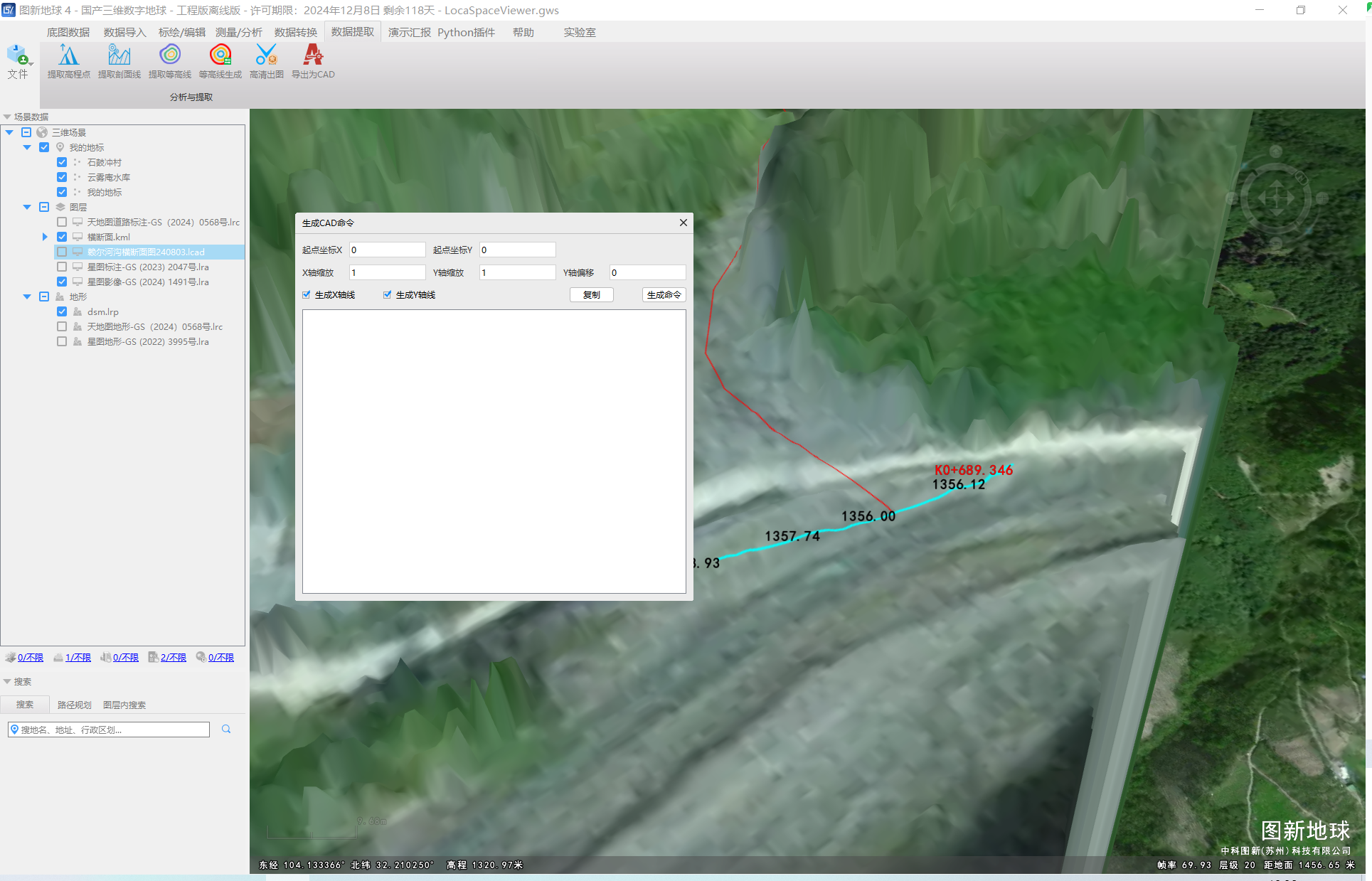

生成CAD命令（此处生成CAD命令，原理就是在CAD里面调用绘制线的命令）：

参数说明：

坐标值【起点坐标X】，【起点坐标Y】，默认都是0，是在CAD的坐标原点的。

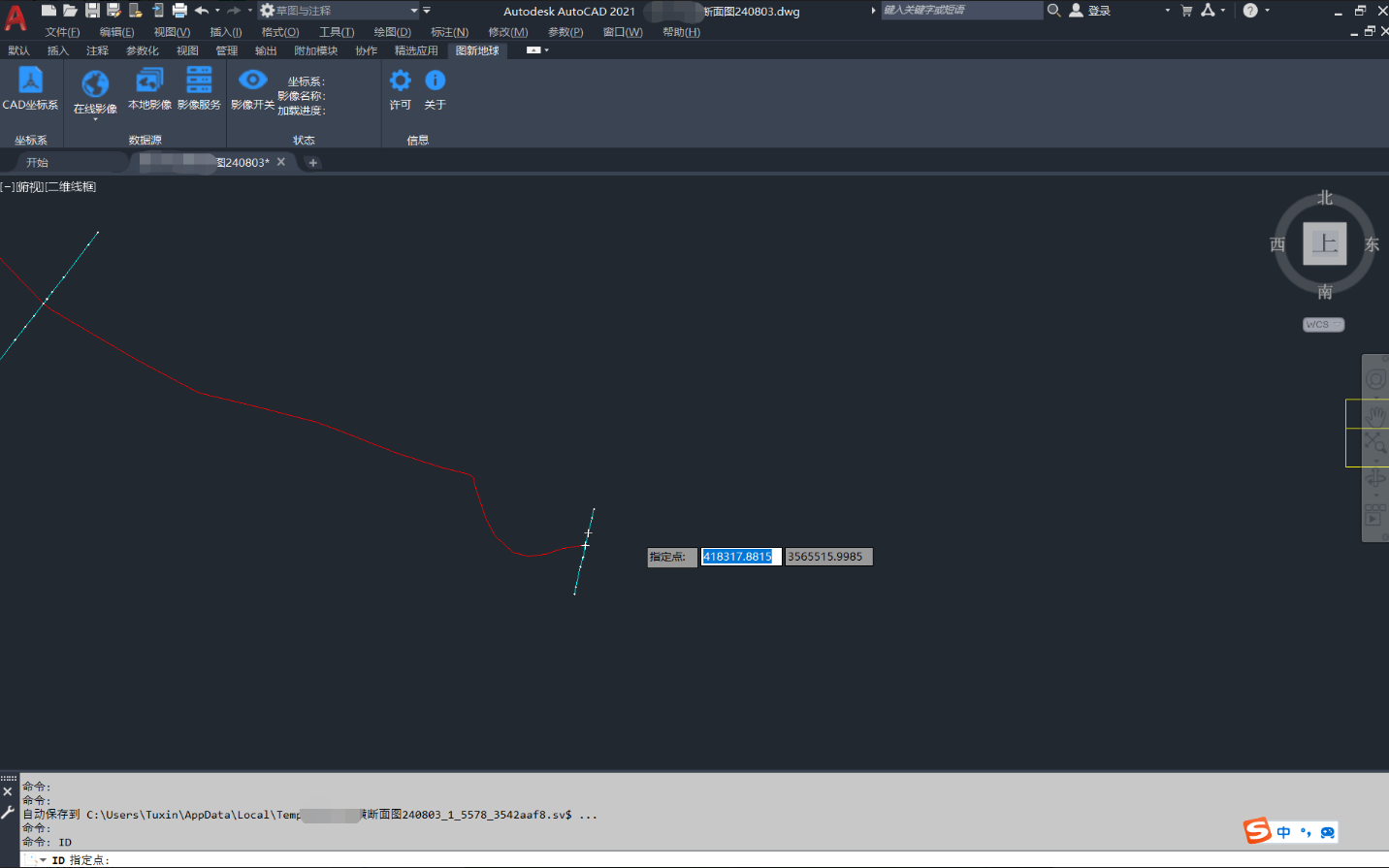

如果需要绘制在剖面的附件，可以是绘制到坐标原点在使用CAD的移动命令，移动过去，也可以直接使用CAD的ID命令，获取需要放置断面图的位置。这样断面会直接绘制在目标位置。

X轴和Y轴的缩放，一般不建议调整，是整体的比例放大。

Y轴偏移，核心是解决如果高程值过大，则断面线距离坐标原点（起点坐标过远），一般建议减去剖面线的最低高程值。如本示例，设置为【-1300】。

【生成X轴线】、【生成Y轴线】，就是坐标轴

这里设置起点坐标如下：

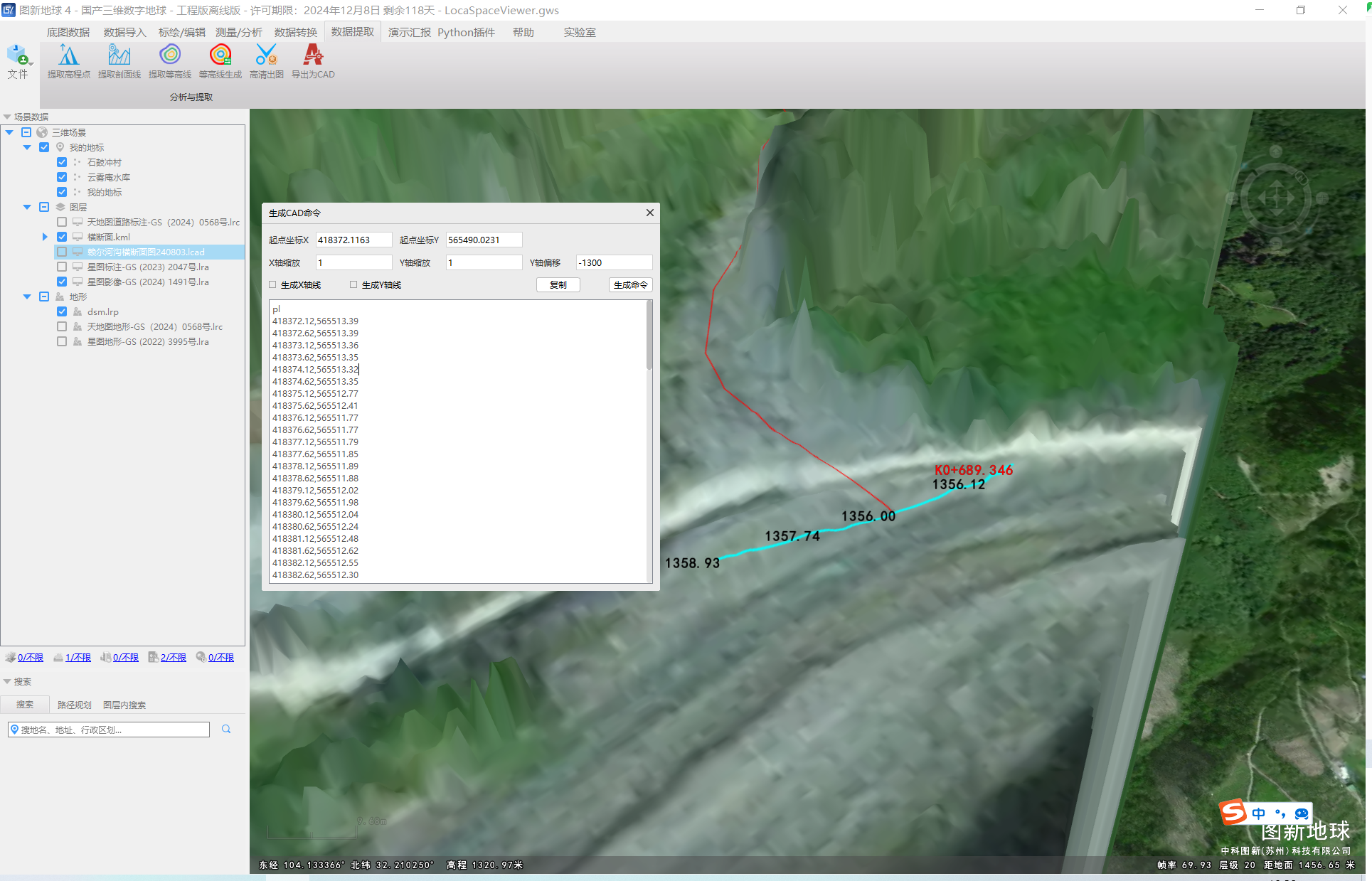

最终参数设置及命令如图：

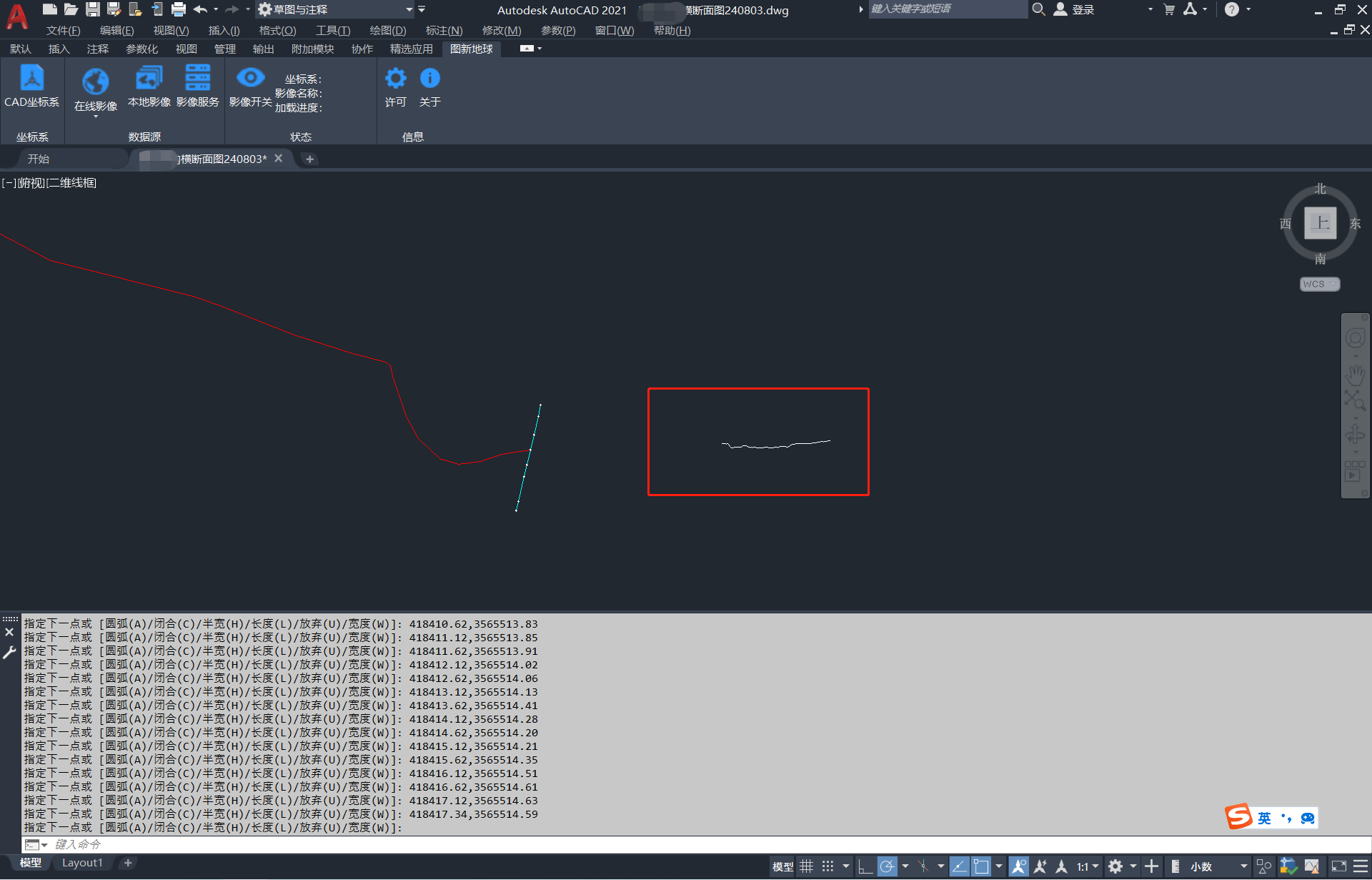

3.3CAD中绘制断面

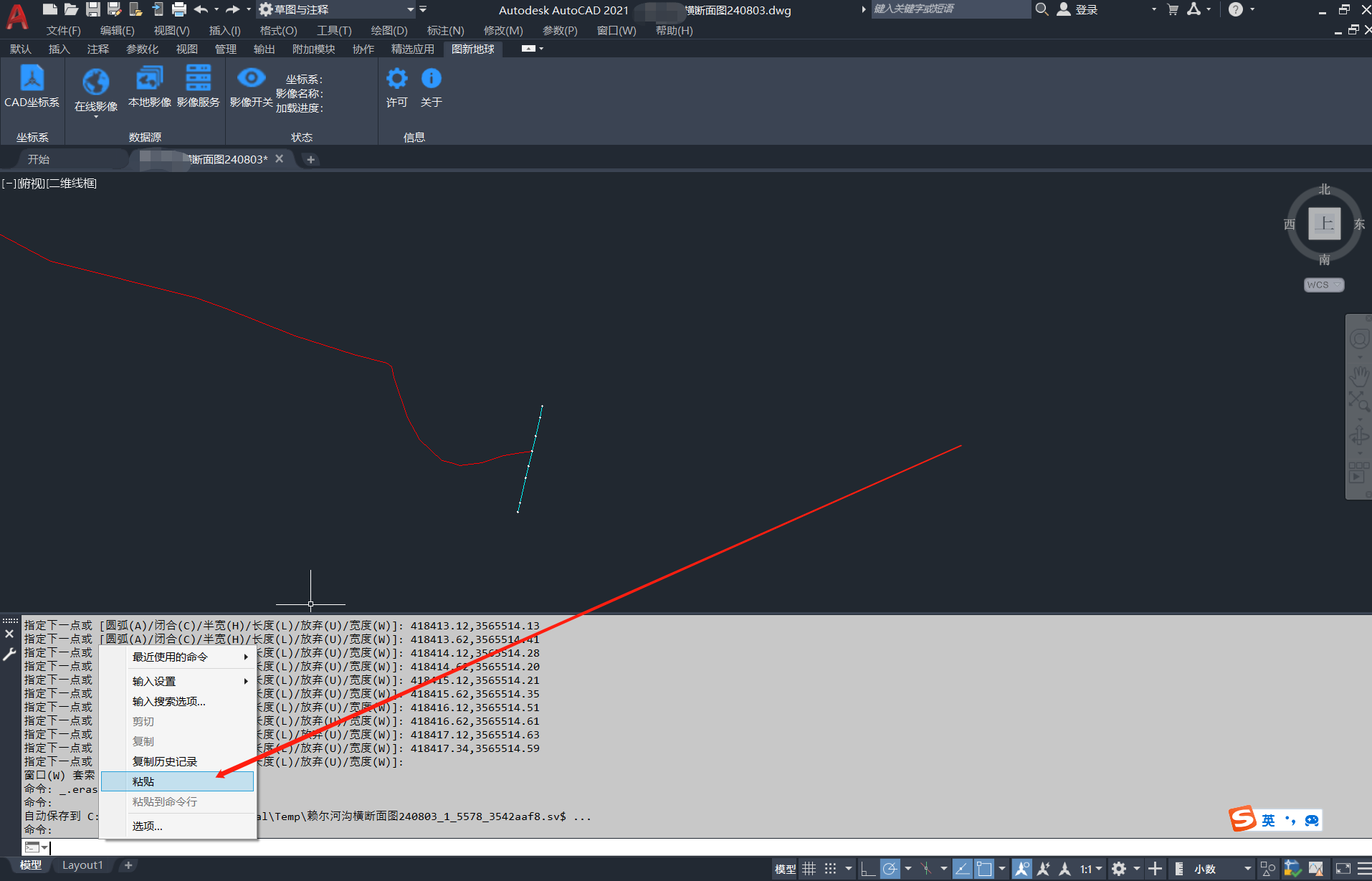

复制命令，粘贴到CAD的命令栏
