堆叠与m-lag配置

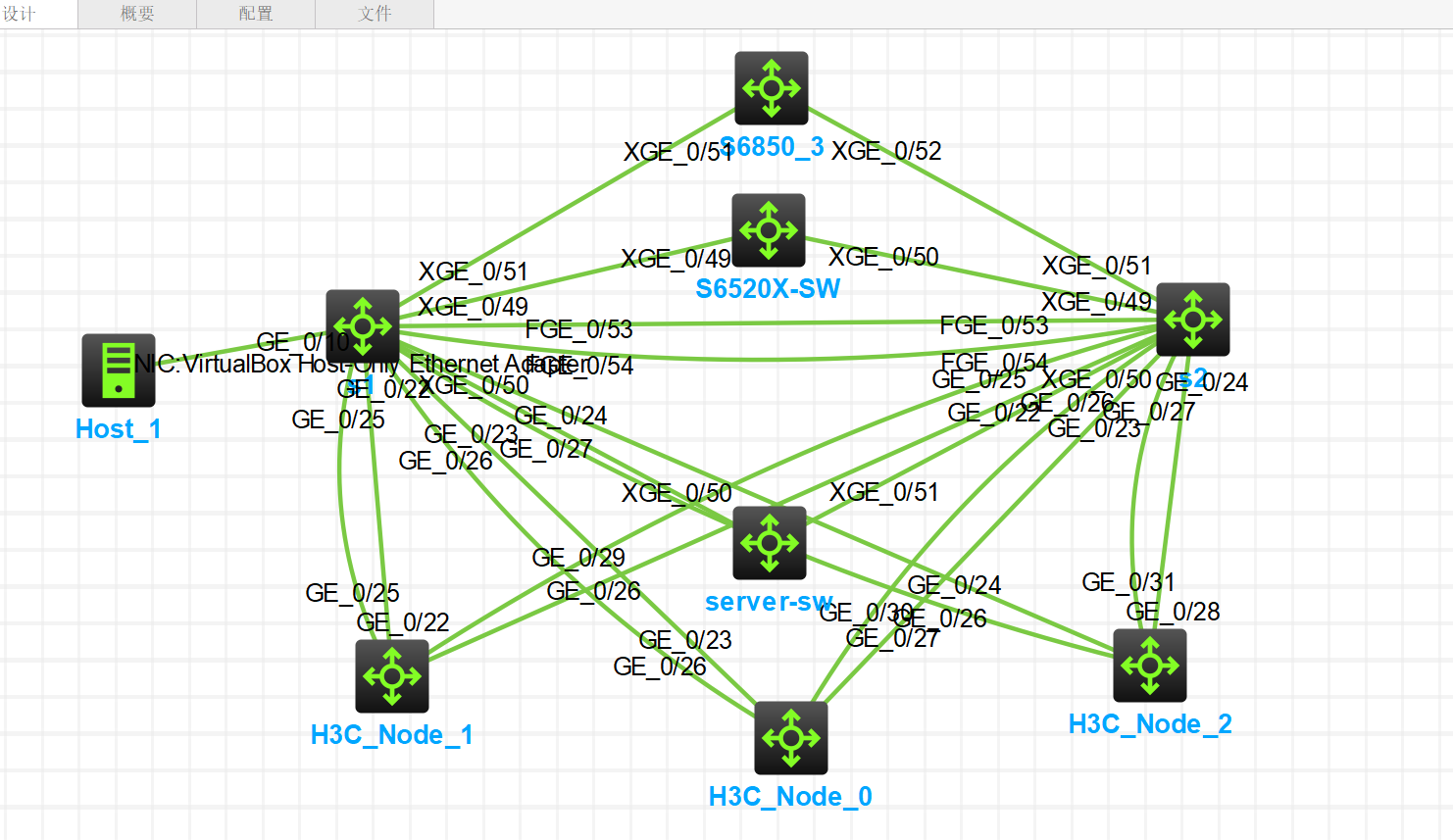

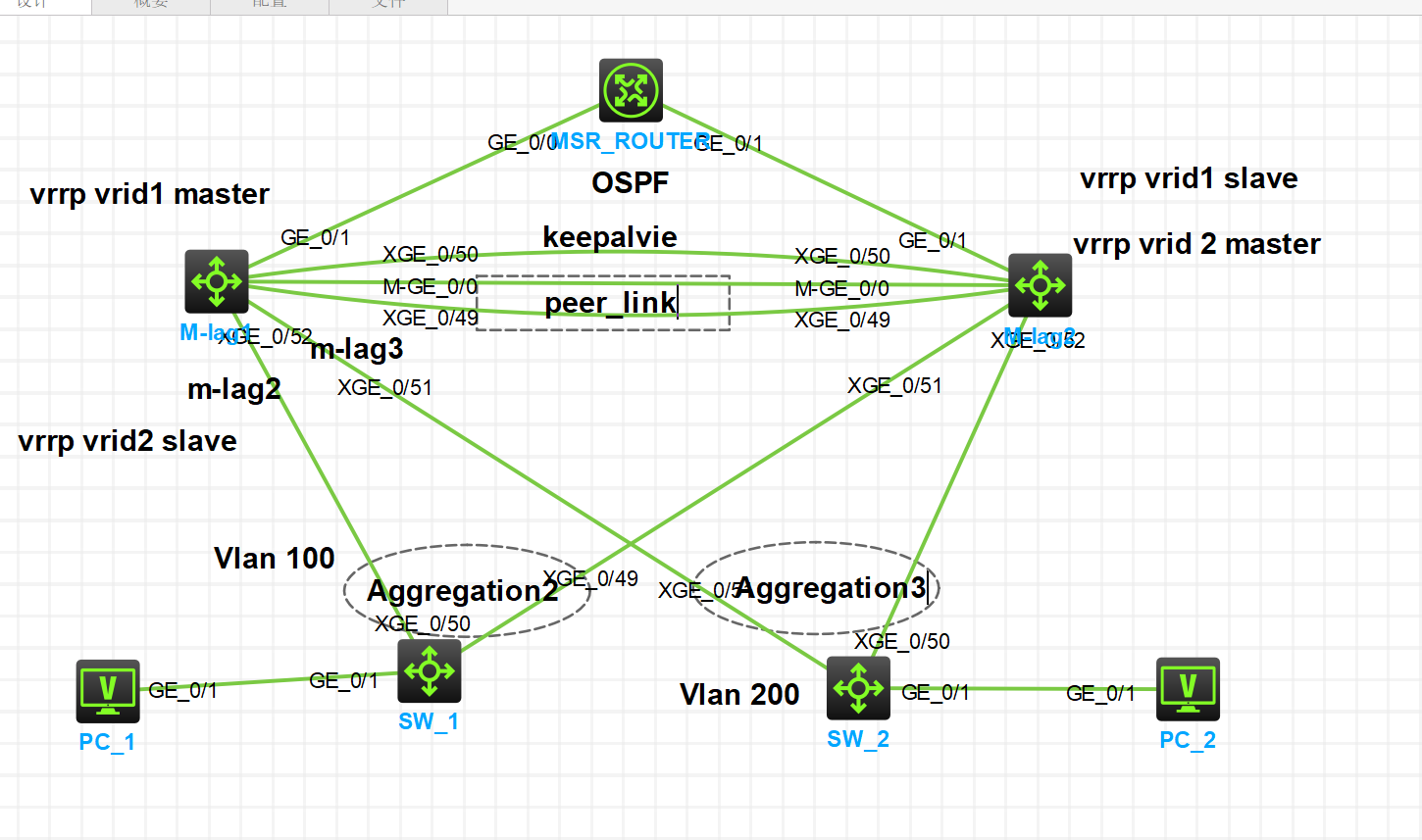

本次实验是模拟器是HCL

一、IRF配置步骤：

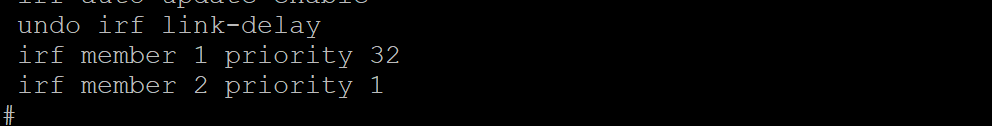

1、确定主备设备，更改主备机器堆叠号及优先级：命令irf member 1 renumber xx;irf member 1 priority xx，并重启备设备

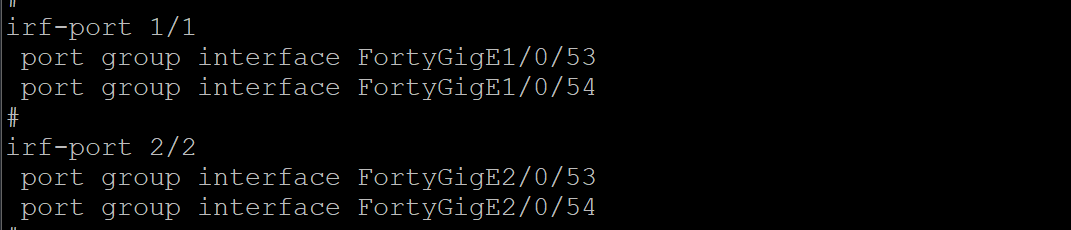

2、关闭主备设备堆叠的级联端口，并分别加入至堆叠组

3、开启主备设备堆叠级联端口，命令undo shutdown

4、主备设备激活堆叠端口配置

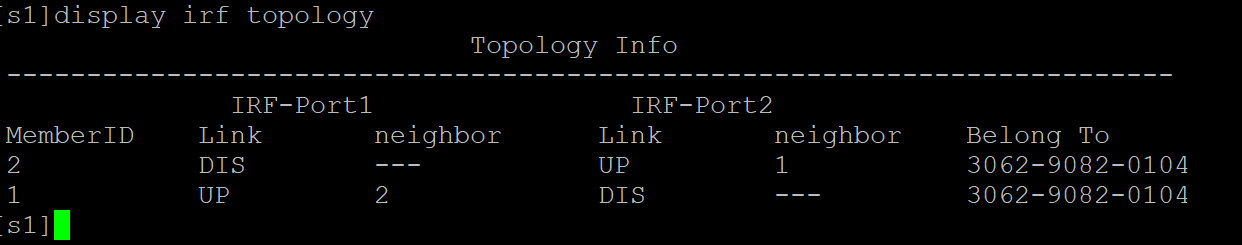

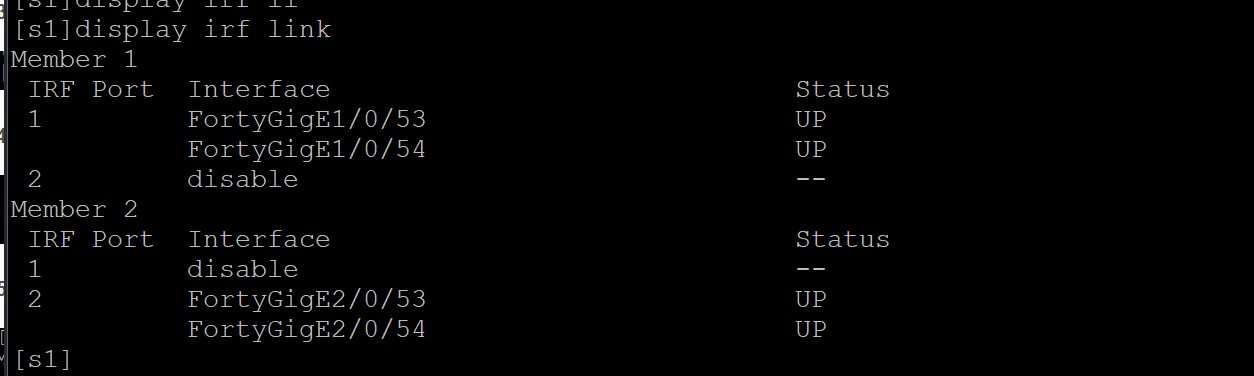

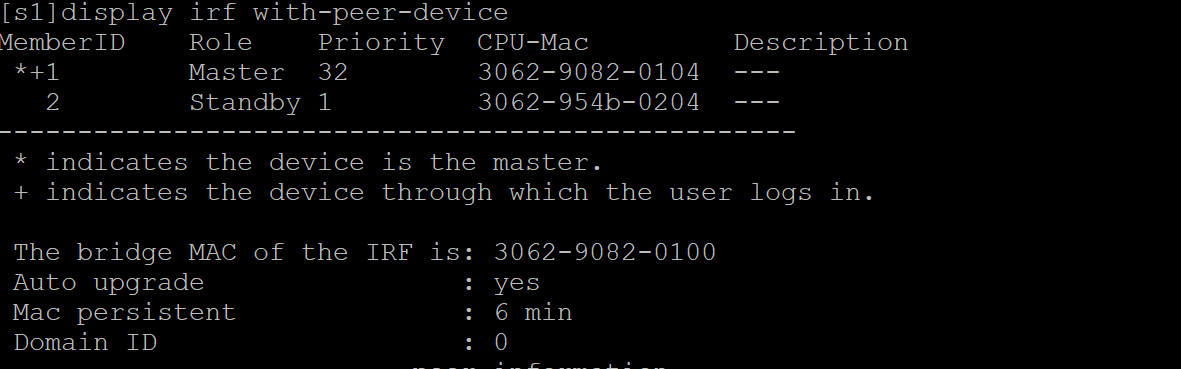

5、查看堆叠配置及状态

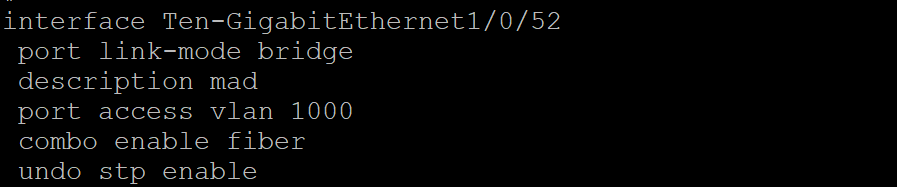

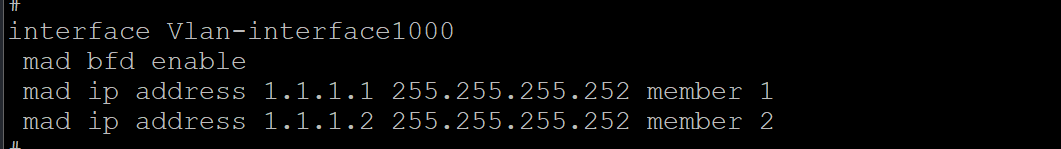

6、配置mad双活检测机制（本次直联检测）

注：#因为BFD MAD和生成树功能互斥，所以在MAD直联接口上关闭生成树协议。

二、M-LAG配置步骤

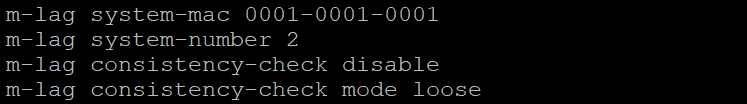

1、M_lag基础配置（keepalive、peerlink接口）

注：主备设备禁止相同

主备设备配keealive接口

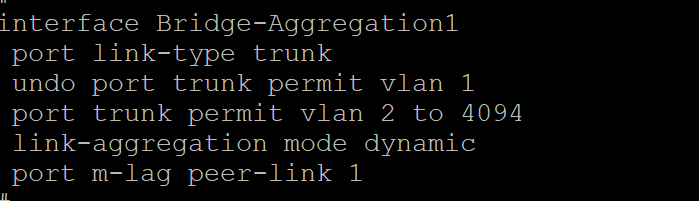

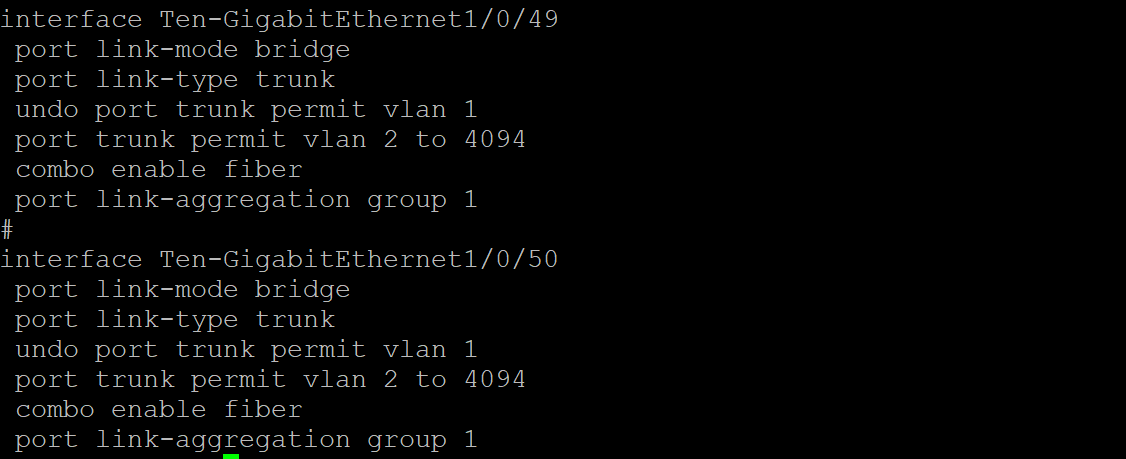

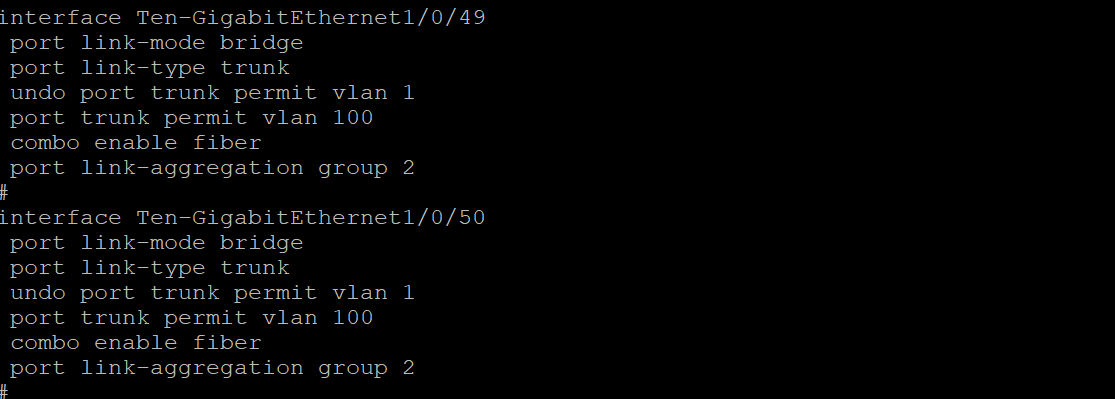

主备设备配置peer-link接口 （配置一个二层动态聚合口，建议至少两个物理端口加入该聚合口，保持冗余，并将该聚口配置为peer-link口）

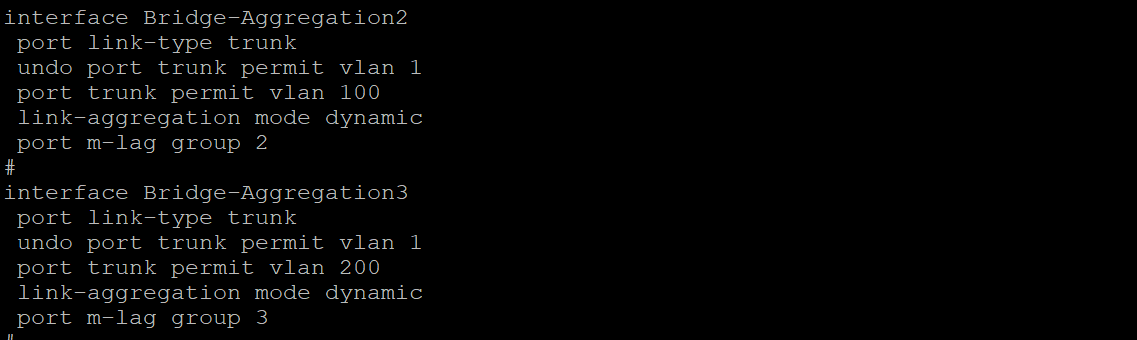

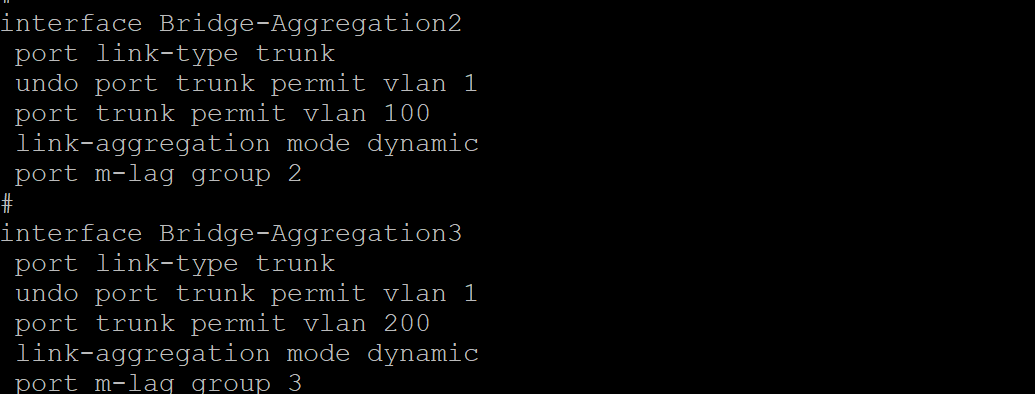

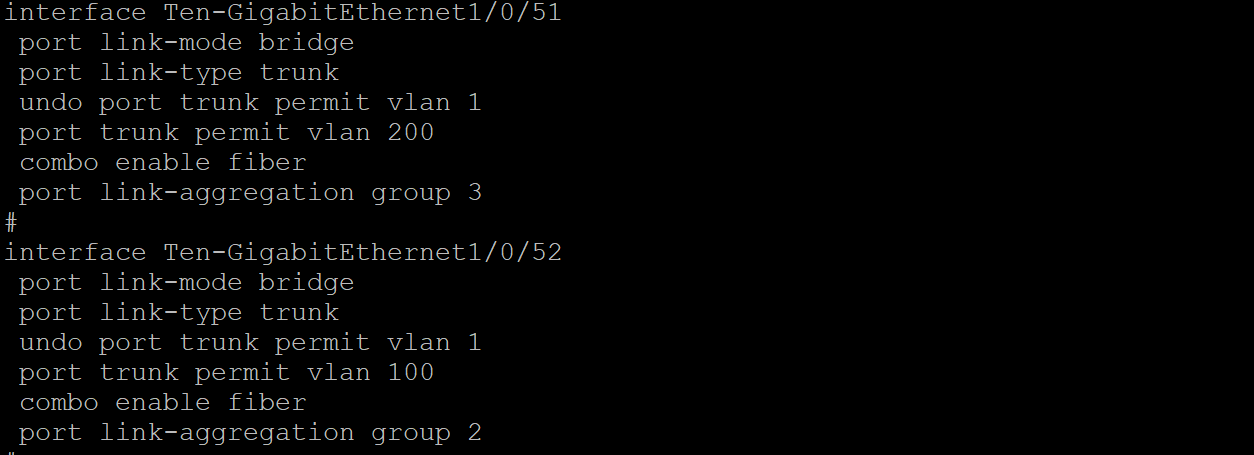

二、主备设备分别增加动态聚合端口，配置该聚合口为M-LAG接口1，并将不同物理端口加入该聚合口为成员端口

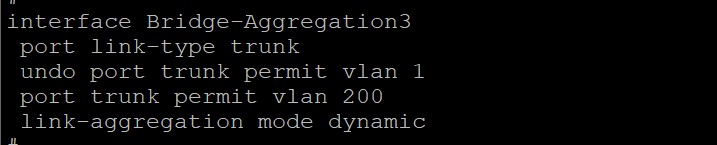

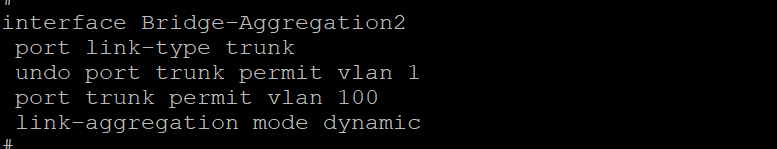

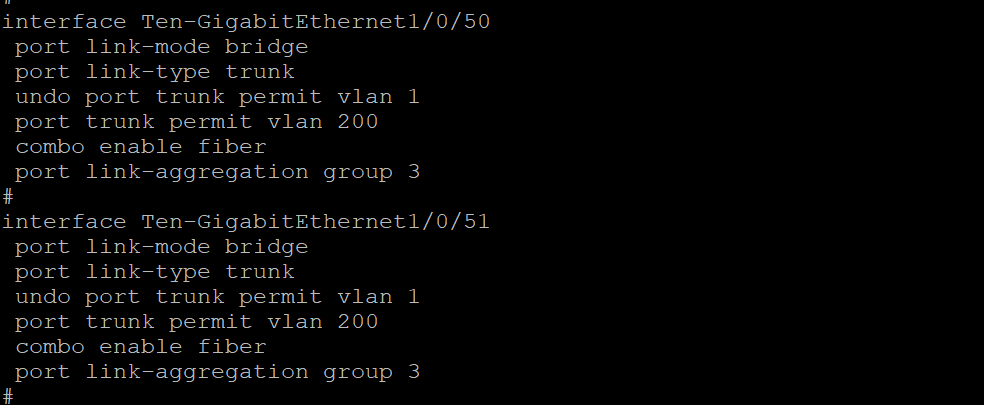

三、下联设备配置聚口，并将级联端口分别加入该聚合口

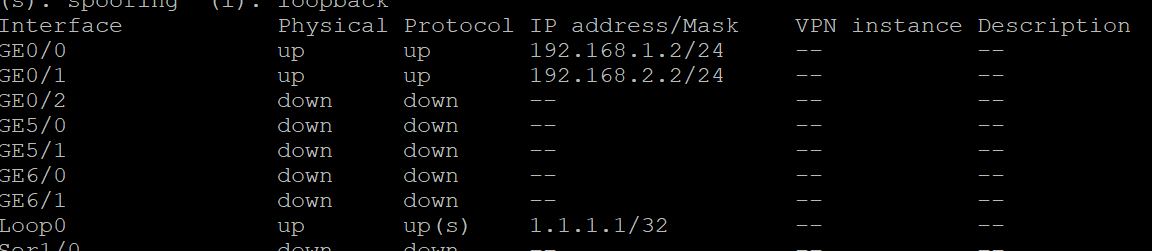

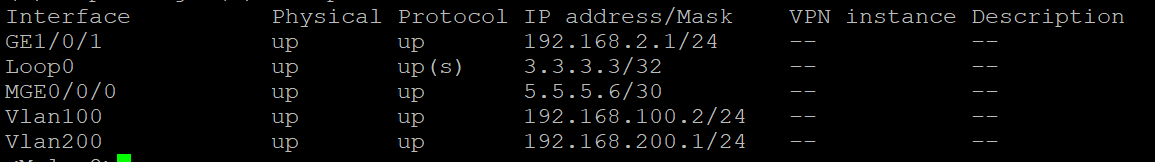

四、增加业务接口VLAN，基础配置IP,配置动态路由致网络互通

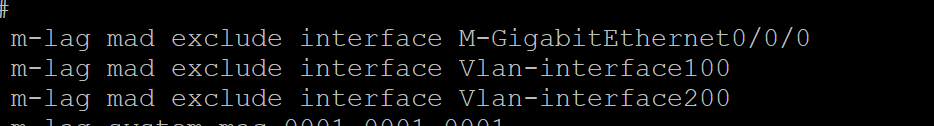

把业务接口设置为M-LAG保留接口

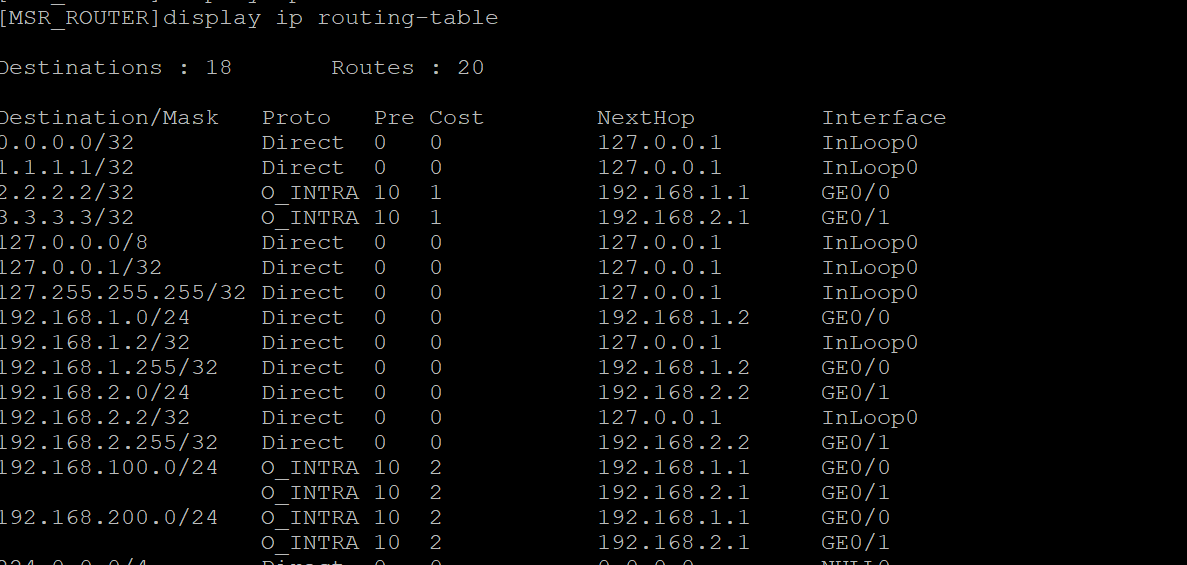

主备设备及路由器配置ospf(为了实验，我把环回口也宣告）

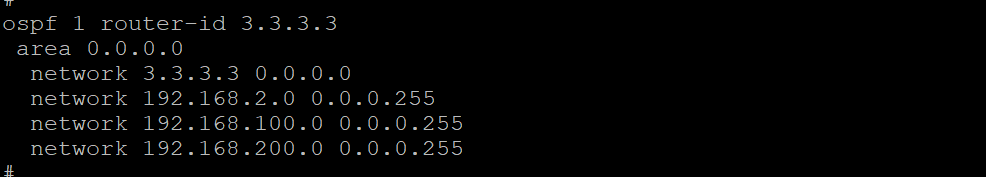

路由器sopfm-lag主ospf

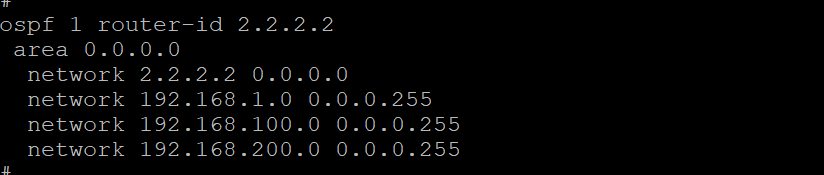

m-lag备ospf

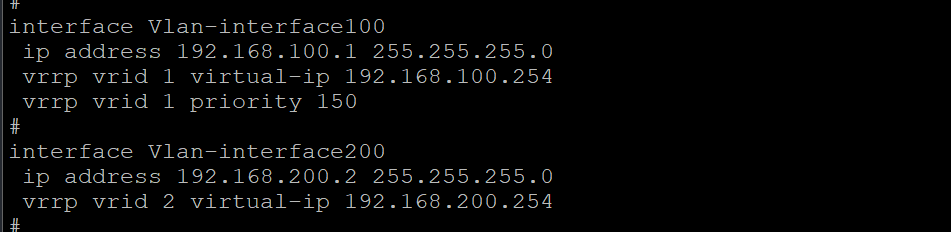

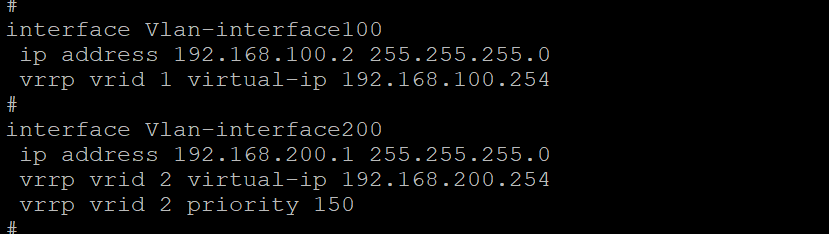

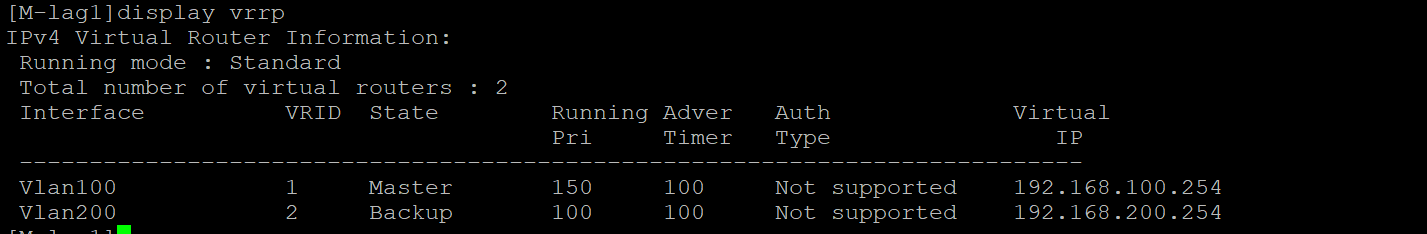

五、主备M-lag设备配置VRRP虚拟网关，分别为不同业务VLAN承担流量，并且互备冗余，

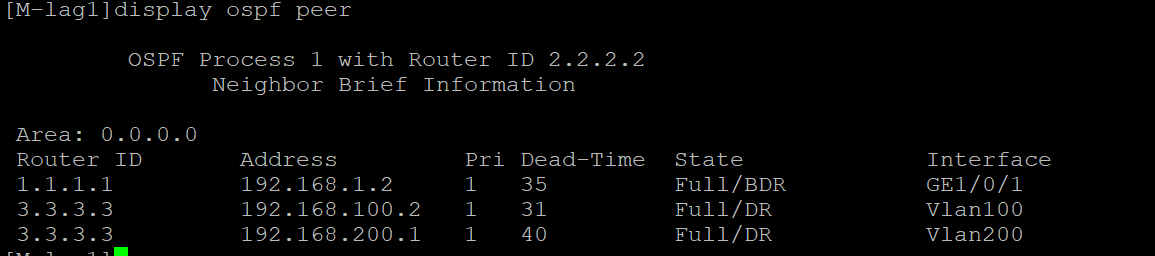

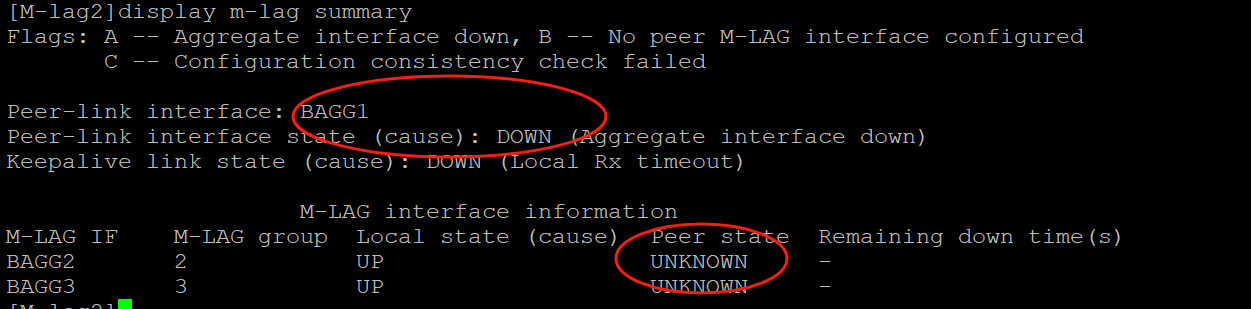

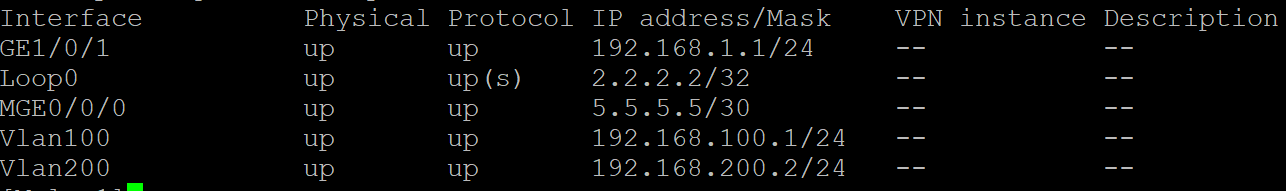

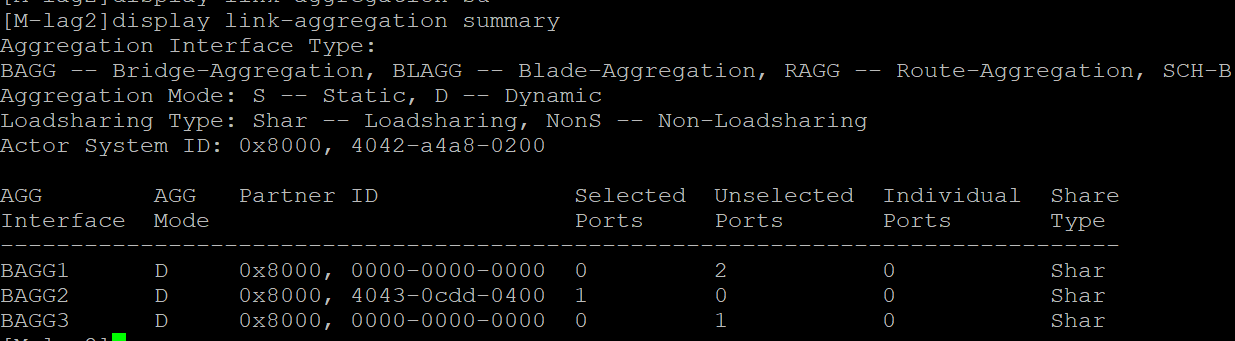

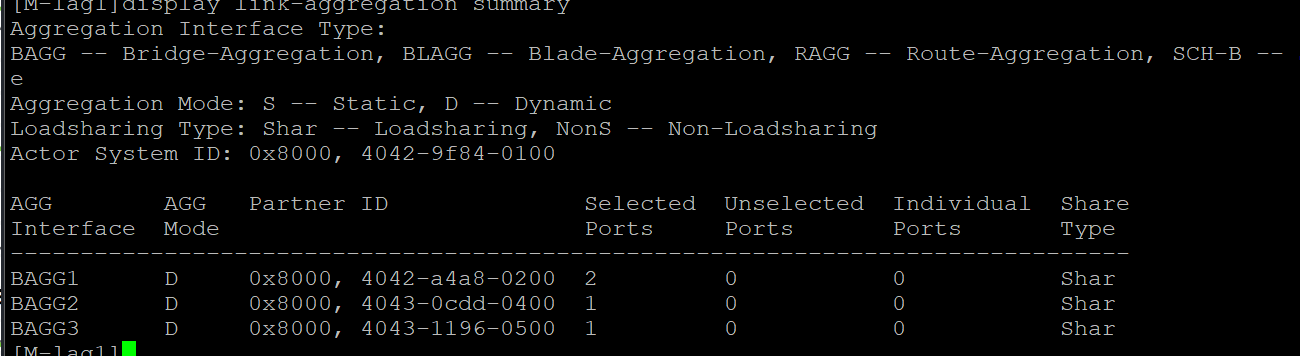

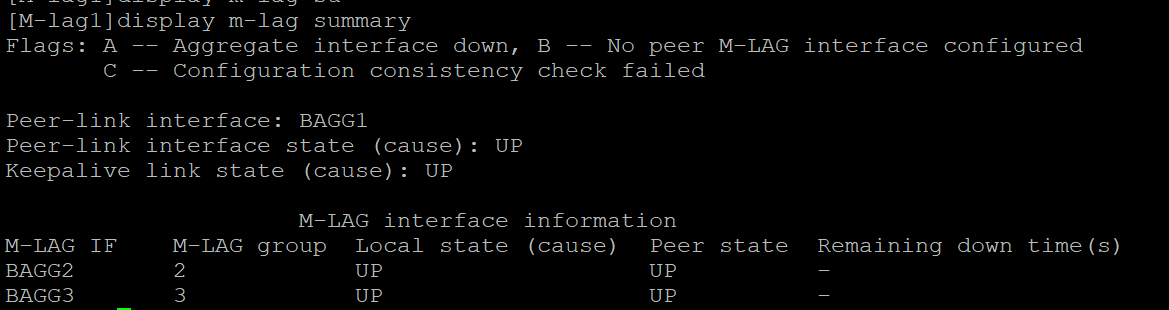

六、分别检查各协议情况

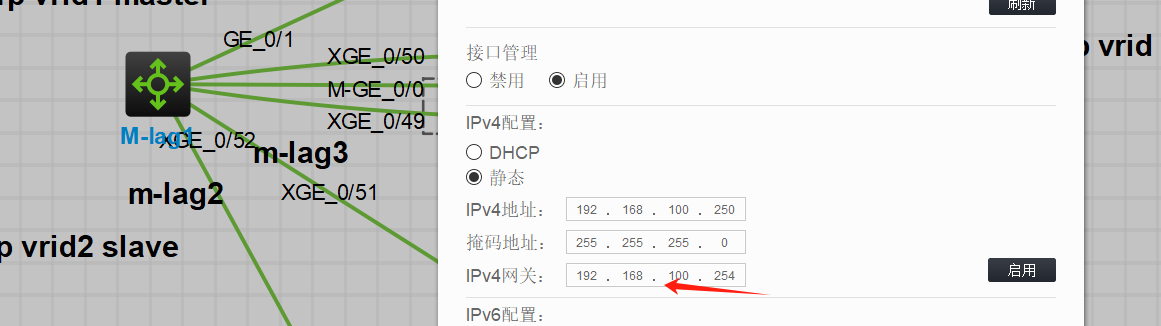

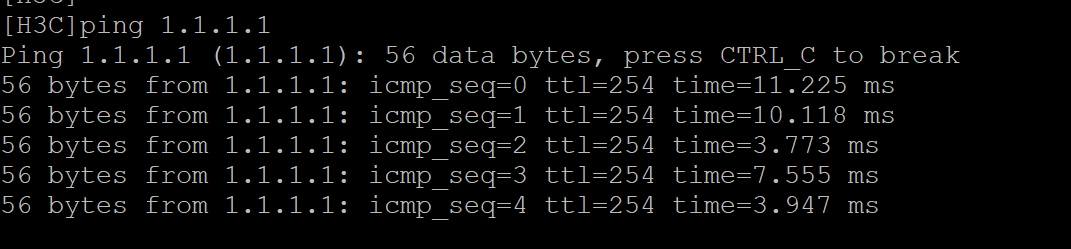

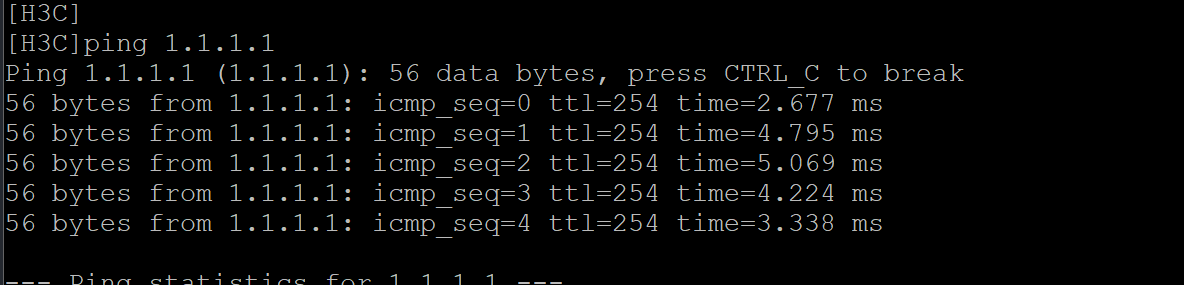

七、配置PC并测试

正常情况下互通

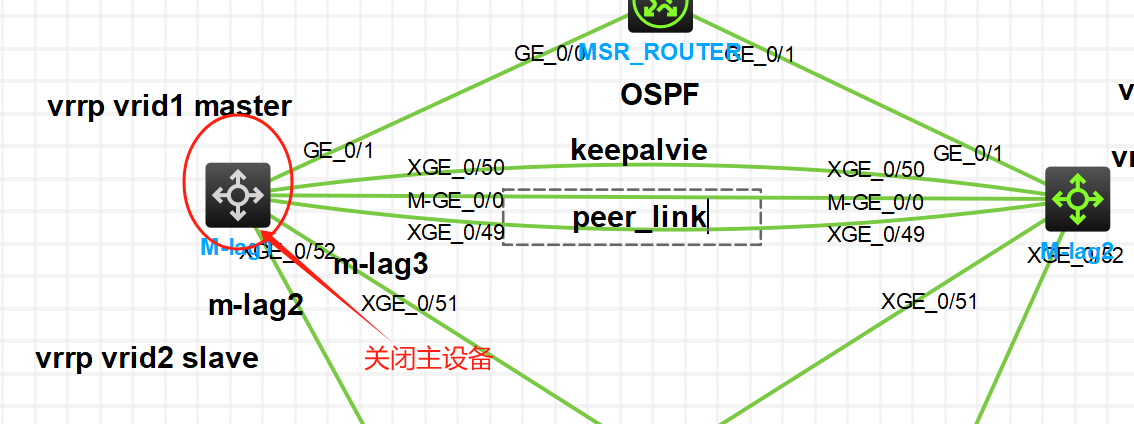

异常情况下

再次测试正常
