Firefly-RK3399 加入WK2124驱动笔记

1、Firefly-RK3399平台简介

        目前我是用的是Firefly-RK3399这款开发板。作为Firefly新一代的顶级开源平台，Firefly-RK3399功能强大。具体情况参考Firefly-3399开发板信息。

       实际上开源主板AIO-RK3399J（AIO-3399J开发板信息）中是直接有使用WK2124这款芯片，作为扩展串口的芯片。

2、WK2124简介

        WK2124是WK推出的一款SPI扩展4串口芯片，该芯片功能强大。支持10M设置更高的SPI接口速率，每个子串口独立，可以设置不同的波特率和数据格式；每个子串口支持最高2M的波特率，每个子串口都有独立的256Byte的硬件接收FIFO和256Byte的发送FIFO。合理使用该芯片，实际上可以扩展出更多串口，比如4、8、12、16甚至更多的串口。

3、WK2124驱动简介

         从WK（为开）可以获得该芯片的驱动代码和一些其他相关资料。

目前我做测试的用的是如下的代码：wk2xxx_spi.c   v2.4

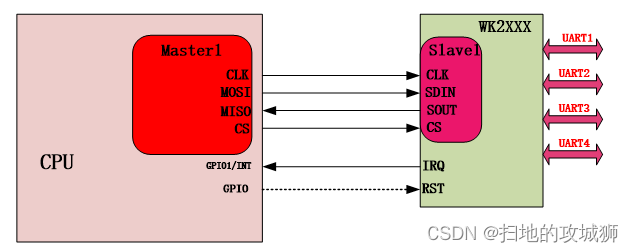

     1）、 硬件连接示意图



         (1)   WK芯片作SPI从设备和CPU端的主SPI需要连接的信号有CS信号（此信号不能一直拉低，需要用主SPI的CS信号控制）、CLK信号、MOSI信号、MISO信号，具体连接方式如上图。

         (2)、IRQ信号为WK芯片的中断输出信号，需要连接到CPU具有外部中断功能的GPIO上。IRQ引脚外部需要加上拉电阻。

        （3）RST作为复位引脚，在SPI拓展4串口的时候，可以不用连接到CPU.直接使用阻容复位电路。

  2）、驱动基本框架

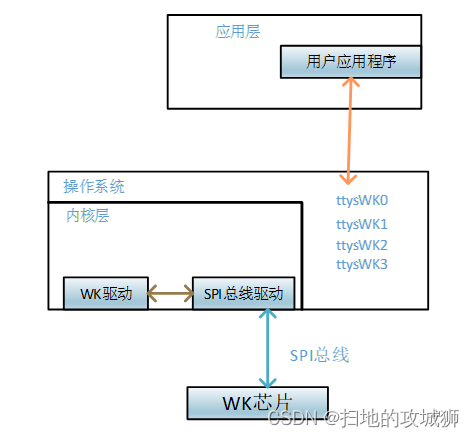

             驱动框架示意图 ​​​​​​​：

（1）、WK驱动工作在linux 内核层，向上提供4个串口设备节点供应用层用户调用。也就是说WK驱动注册成功以后，在/dev/ 目录下会生成 ttysWK0、ttysWK1、ttysWK2、ttysWK3  共4个串口设备节点，应用层就可以按照操作普通串口节点的方式操作。

(2)、WK驱动需要和WK芯片进行数据交互，数据交互是通过SPI总线进行的，所以WK驱动会调用SPI总线驱动接口进行数据收发。

3）、驱动内容

       驱动具体的内容和介绍，参考为开提供的移植手册。

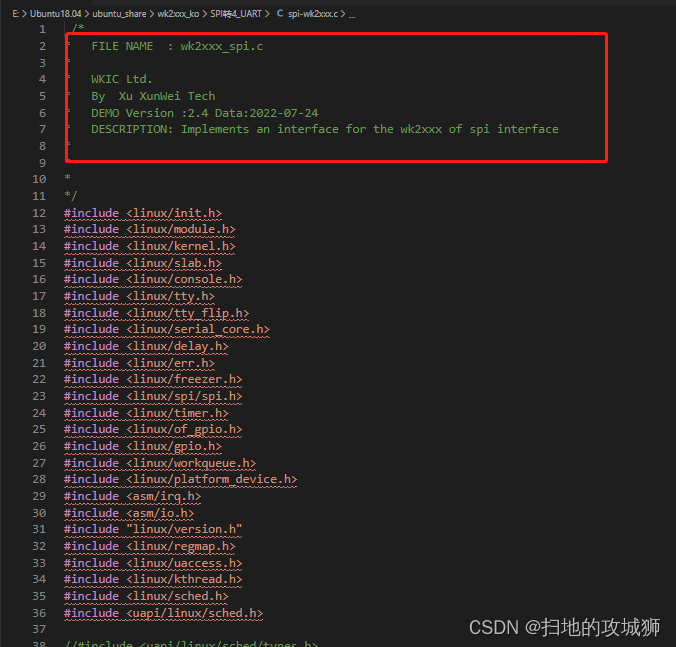

       驱动源码：

4、WK2124驱动和内核一起编译

       （1）在内核源代码加入WK2124驱动源码

                  在内核源码目录加入WK2124的驱动，并修改驱动源代码的文件名为spi-wk2xxx.c

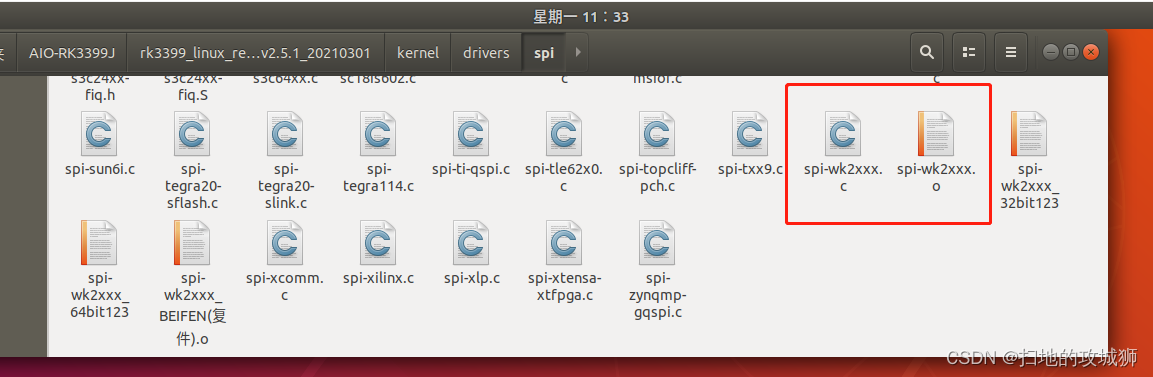

如下图：

通常在Firefly-RK339的SDK下面，都会有入上图的文件，但是这个驱动是比较老的驱动，只需要用最新的驱动去代替就可以。

（2）修改SDK目录/kernel /drivers/spi/  下的配置文件和makefile

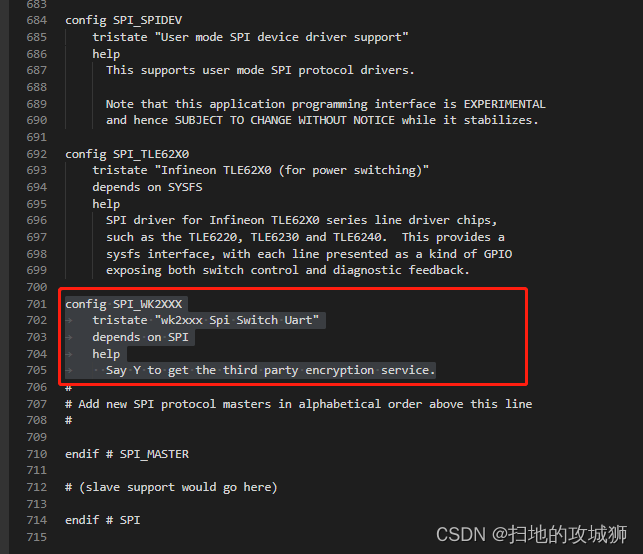

       1、在Kconfig里面加入：

        config SPI_WK2XXX
                    tristate "wk2xxx Spi Switch Uart"
                    depends on SPI
                    help
                              Say Y to get the third party encryption service.

        如下图：

                 （2）修改makefile

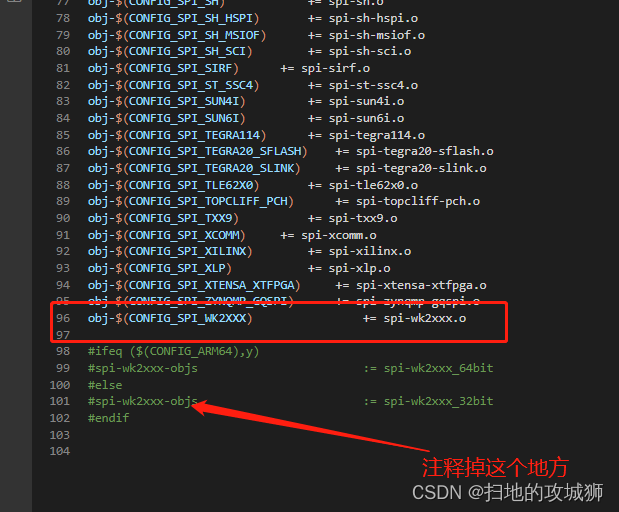

如下图，在Makefile的结尾加入：

        obj-$(CONFIG_SPI_WK2XXX)                += spi-wk2xxx.o



       需要注释掉上图绿色的地方。这个应该是firefly增加的一个和编译相关的程序，现在不需要了。

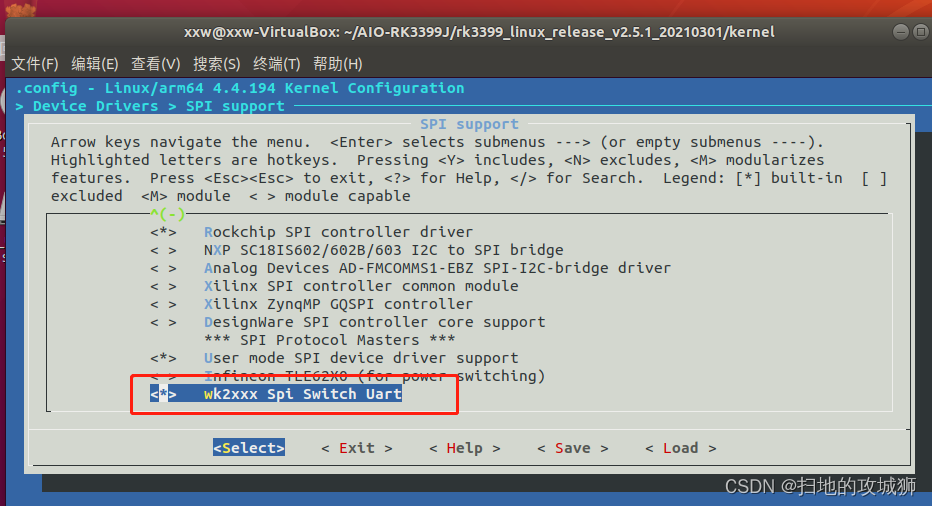

(3)  make menuconfig

       将该驱动选择编译进入内核。

（4）修改DTS

            a、修改rk3399-firefly-port.dtsi

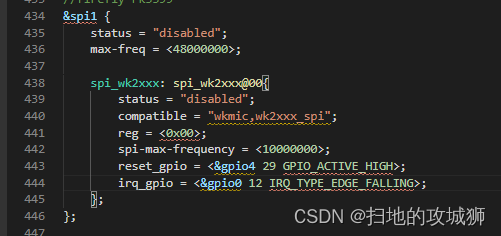

          在spi1节点中加入：



  b、修改rk3399-firefly.dts



其实上面的两个也可以合并在一起。只是为了rkfirefly-rk3399和其他一些开发平台兼容性更好适配，才分开写的。

   （5）、编译并下载镜像、测试驱动

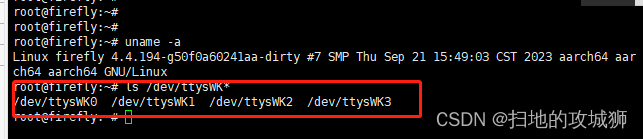

      镜像加载完成以后，我们可以在/dev/ 下看见设备节点，如下图：

5、常见问题答疑

        1）由于WK2124的驱动可以看成是一个SPI的设备驱动，所以该驱动依赖于SPI总线驱动。如果总线驱动没有加载，那么WK2124的驱动也是没有办法加载的。

        2）由于驱动在加载的时候，驱动会去读取芯片寄存器GENA,如果默认值不对，那么驱动就会停止加载。所以如果SPI上没有芯片或者SPI读写操作还有问题，那么驱动是加载不了的。

        3）中断相关，由于收发数据依赖于中断信号，如果中断信号有问题，那么收发数据是没有办法进行，但是打开串口不受影响。
