草图编辑

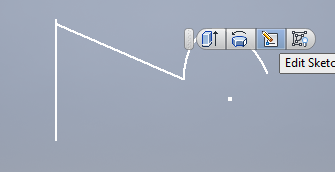

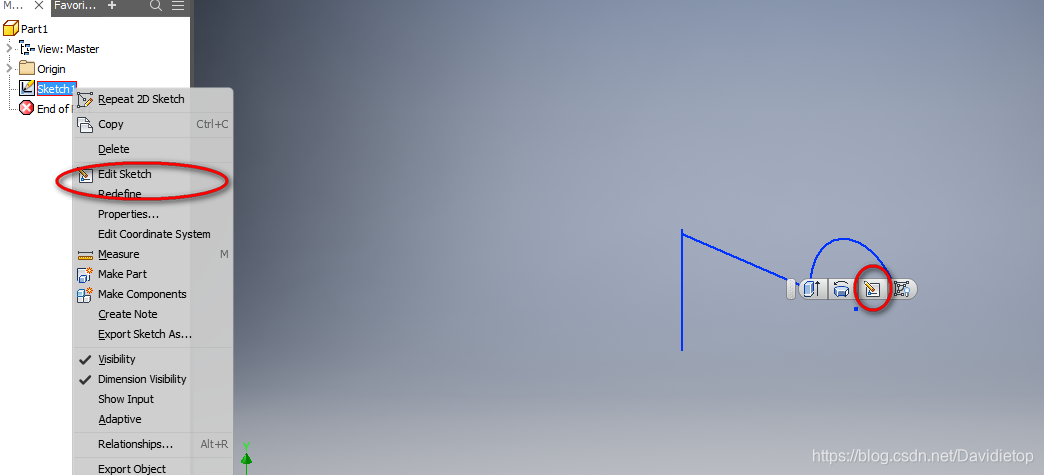

零件栏直接双击打开，或者右键选择待草图，又或者视图直接点击。此法针对需重新编辑的草图。
在这里插入图片描述
在这里插入图片描述

直线画圆

圆上的一点位置长按鼠标左键。
在这里插入图片描述

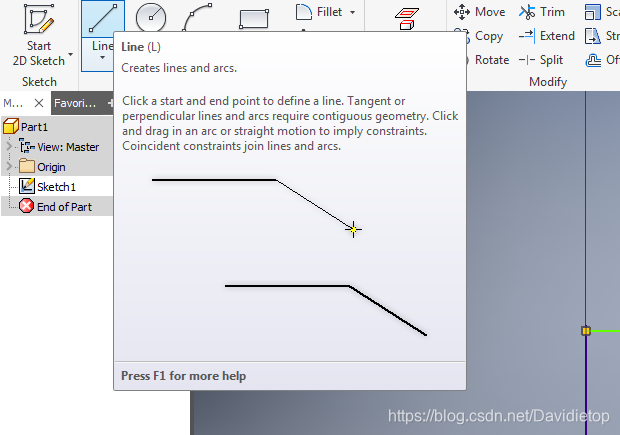

快捷键

鼠标放在需要使用的功能上一会就可以看见，比如直线的快捷键是L，那么以后键盘输入L就可以编辑直线，很方便。
在这里插入图片描述
后续有空继续更新。
