迪文工控触摸屏使用modbus功能

• 最近手里有个项目要求使用的是迪文触摸屏，与从机直接通讯，使用的是modbus协议，记录一下使用笔记。

一、开发环境

屏幕型号：DMT48270C043_15WT
开发软件：DGUS Tool V7.388.exe
bin文件编辑软件：010Editor.exe
modbus 通讯：屏幕默认串口4，485

二、注意事项

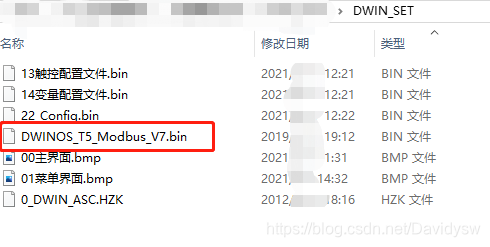

1、DWIN_SET文件夹中应有的文件

• 特别注意需要有DWINOS_T5_Modbus_V7.bin这个文件，这可能属于一个app内核文件吧，可能资料发给我的太多了，挨个试，试到这个好用。


2、编辑22文件，配置modbus

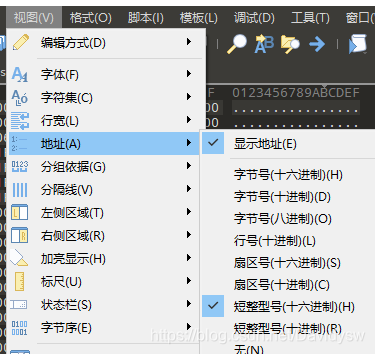

• 手册中指的22文件，实际上是22_Config.bin文件，也有可能22_.bin都识别。使用010Editor.exe*这个软件打开bin文件。

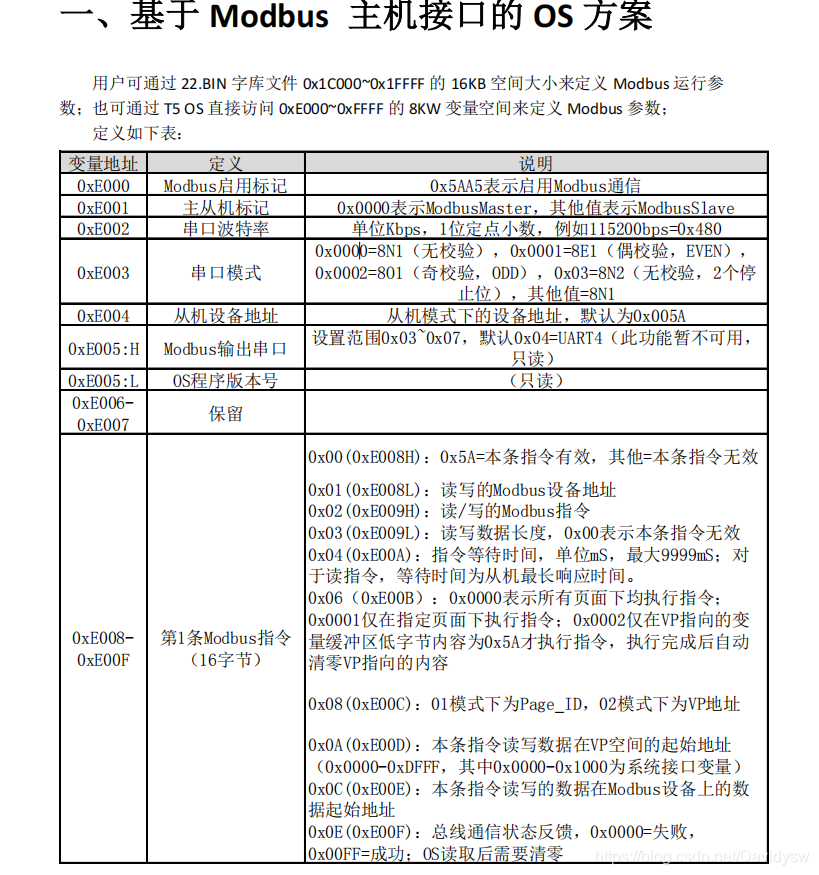

• 编辑22文件按照如下表格式，更多参照该文档。

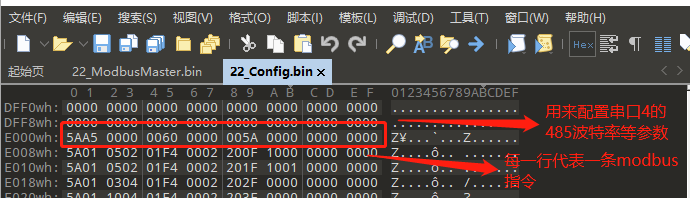

• 0xE000开始的第一行用来配置通讯参数；

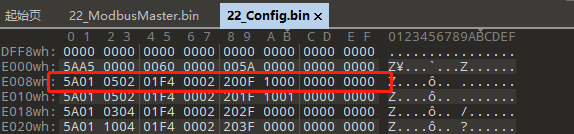

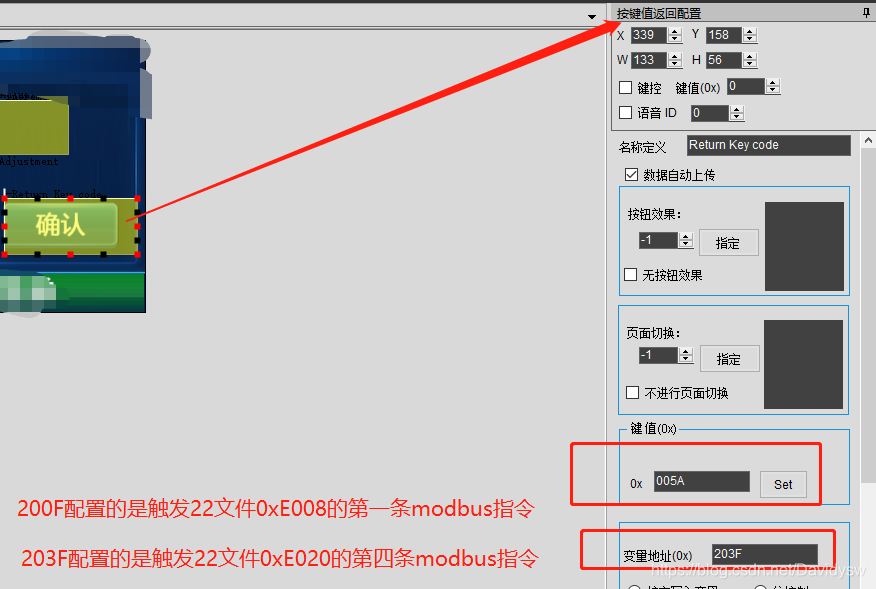

• 0xE008之后的每一行代表一条modbus指令，这一行中的200F这个位置（0xE00C）的值要特别注意，在0xE00B为0x0002时，在触摸屏工程中向200F这个地址写0x005A便会触发该条modbus指令数据，如下图。
• 更多操作参照论坛及视频：
  http://forum.dwin.com.cn/forum.php?mod=viewthread&tid=144&extra=page%3D1

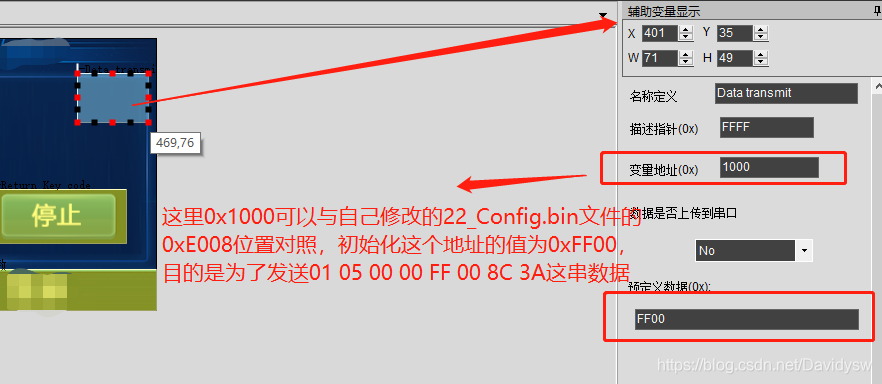

3、编辑22文件，配置某些地址的初始值，用于发送modbus指令

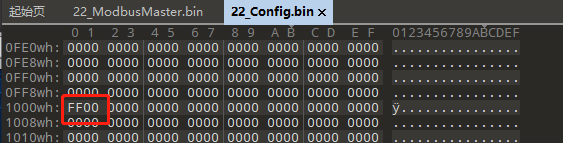

• 编辑初始值，然后保存->生成工程，下载到屏幕中发现发出的数据并没有赋值上初始值0xFF00，打开22_Config.bin 0x1000这个位置也是没有值的，那就手动改了它，改完后别忘记把0xE000的数据重新写入一遍，再下载到屏幕就好用了。
•

• 数据通讯成功


题外：

• 迪文这款屏幕稳定性还是不错的，整明白整个流程下次开发就容易了，特别说明：无论是客服还是技术支持都是很客气的，可能需要等待点回复时间，但都会有回应。
• 但不得不说，第一次使用该屏幕modbus功能，开发起来比较费事，毕竟做开发，一个细节没注意到都会导致通讯失败，费时费力，而导致开发难的主要原因是“使用手册”modbus这部分不完整，好多细节没有说清楚（比如对于出厂的屏幕使用modbus在DWIN_SET文件夹中需要放置哪些文件，22文件的命名规则，22文件是否允许放置多个等），好多步骤没有需要摸索，而且感觉上位机还隐藏着bug(比如工程生成完毕后，使用modbus的05写线圈功能，就需要给一个地址比如0x1000覆初值0xFF00，但每次生成的工程22文件的对应位置上并没有改动，只能手动将22文件的0x1000改为0XFF00，若这个地址超出了赋值范围，设置时至少在上位机上应该提示一下；还有工程改动后，每次生成的新工程都会将22文件上次编写0xE000位置的modbus指令给清空，需要重新复制过来，很费事)，资料整体感觉很乱，应该有一个开发向导，至少让开发者按照步骤先搭建起一个能发数据的例程，幸亏参考视频帮助了不少，建议多录制更新。
• 项目开发都追求时间，不可能将所有的文档的每个细节全看一遍，但要使用这个功能，应该尽可能的在这个位置详细内容，可能存在的不明确点标识出来。官网的资料最好按照屏幕型号分类，我要开发这款屏幕，我只想知道这款屏幕相关的全部资料。
• 以上仅表示个人意见，所表达的内容存在个人开发疏漏的情况。
