静态代码分析工具（一）—Scitools Understand

一、概述

• Understand是一个用来进行静态的软件分析、软件度量、软件可视化的工具。

二、软件使用

1、安装

安装的是Understand 5.1，安装及另起可用网上很多资源。

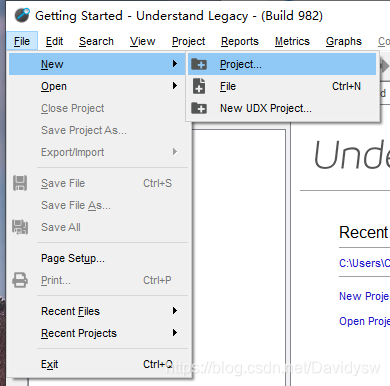

2、新建工程

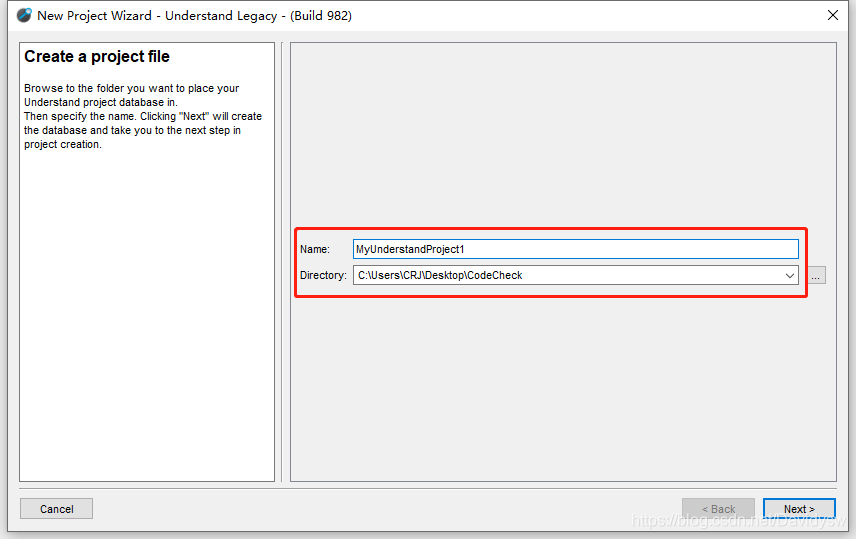

• 创建工程名称、路径

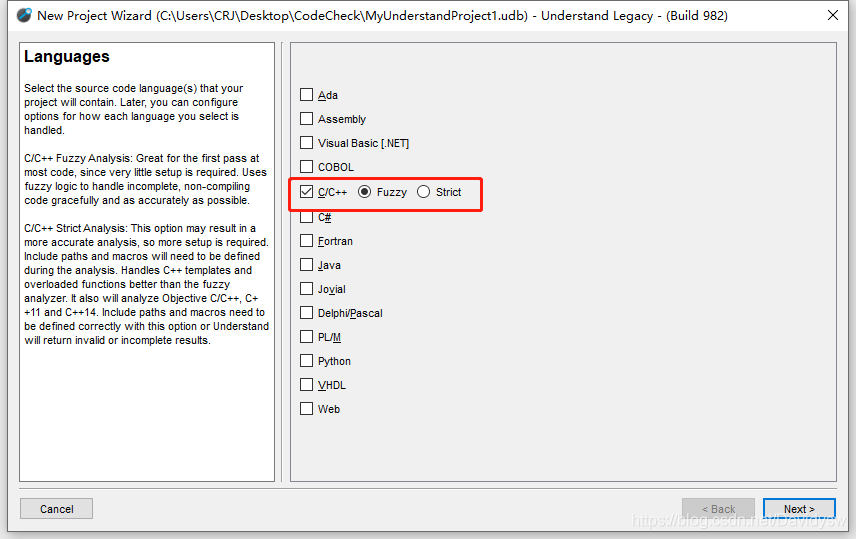

• 选择语言，注意，在C/C++后面有两种模式，下面有注释，其中Strict模式包含Object-C和Object—C++

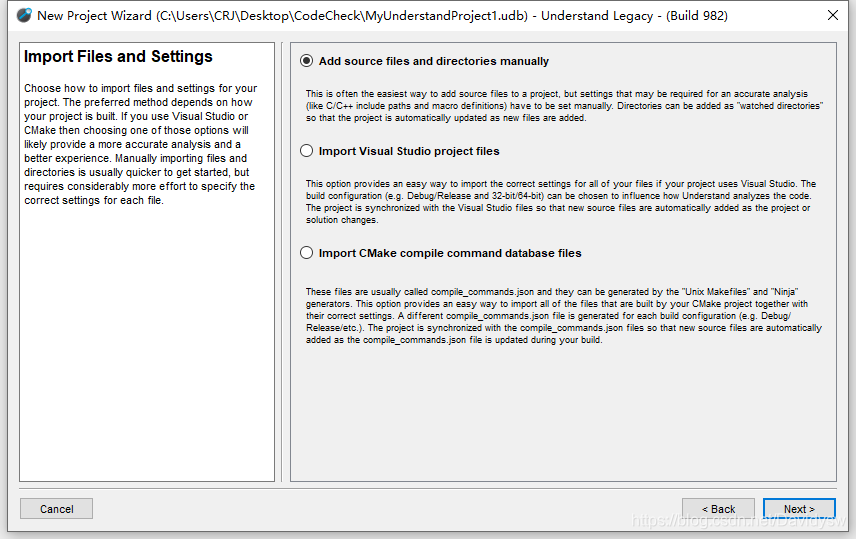

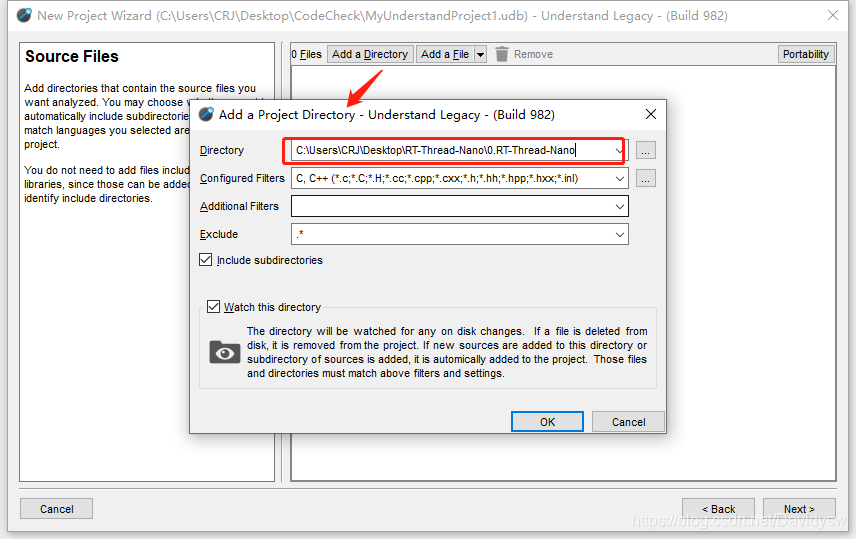

• 添加代码文件夹路径

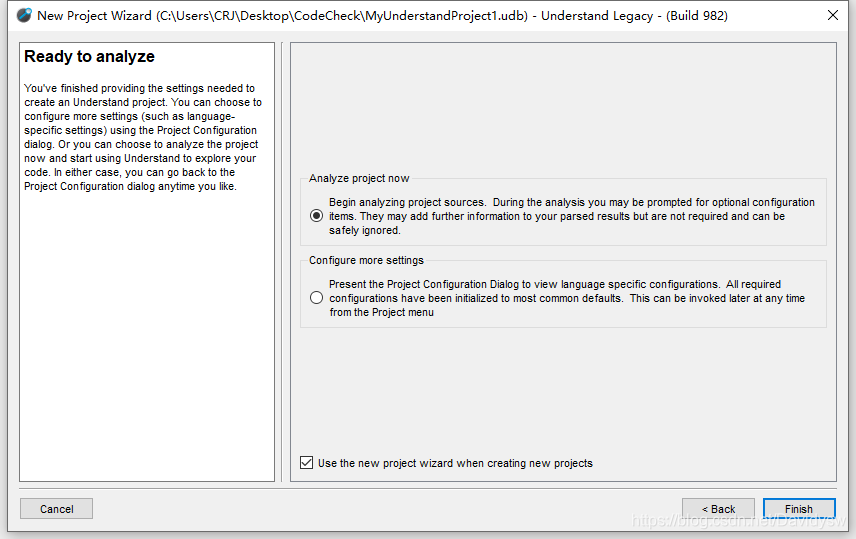

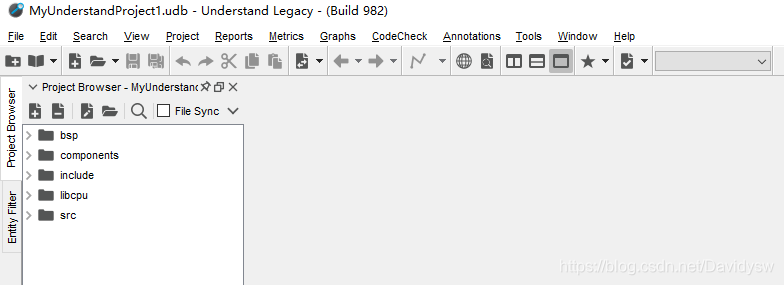

  工程创建完毕


3、查询功能

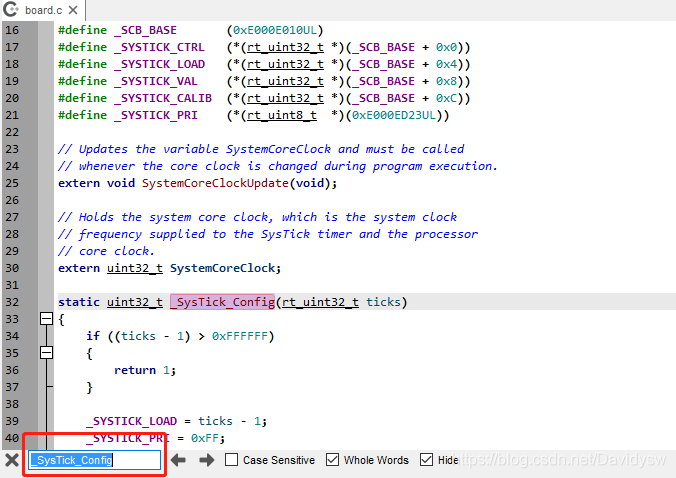

1、常规搜索Ctrl+F

2、全局搜索，快捷键F5或者去上面菜单栏中的search栏中查找

4、项目视图

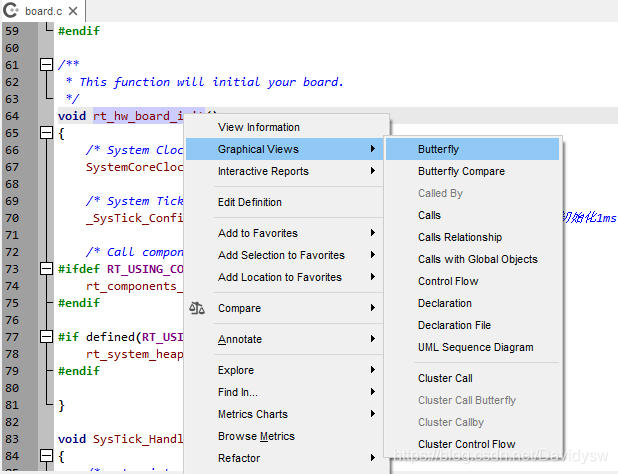

• 项目视图能够自动生成各种流程图结构图，帮助理清代码逻辑、结构等，以便快速理解项目流程，快速开发。鼠标右键Graphical Views。
  1、Butterfly：如果两个实体间存在关系，就显示这两个实体间的调用和被调用关系；

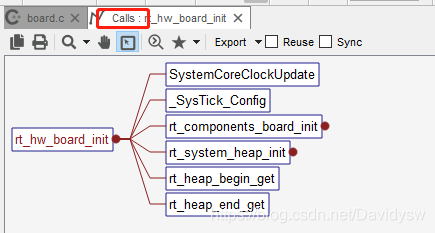

  2、Calls：展示从你选择的这个方法开始的整个调用链条

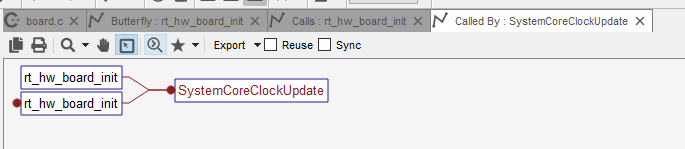

  3、Called By：展示了这个实体被哪些代码调用，这个结构图是从底部向上看或者从右到左看；

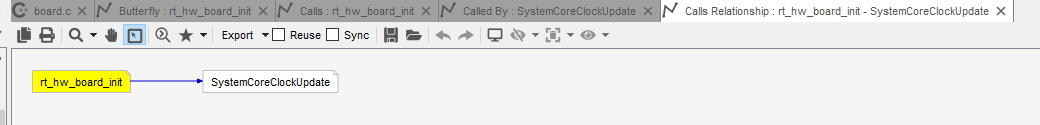

  4、Calls Relationship/Calledby Relationship:展示了两个实体之间的调用和被调用关系，操作方法：首先右键你要选择的第一个实体，然后点击另一个你要选择的实体，如果选择错误，可以再次点击其他正确即可，然后点击ok；

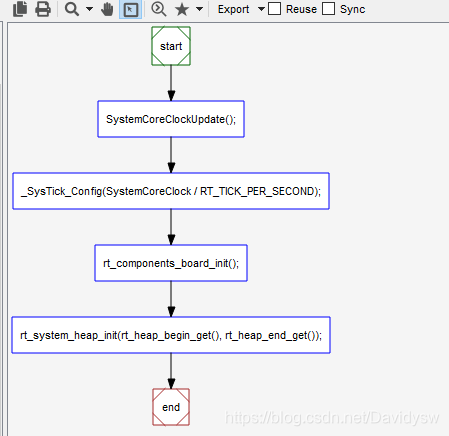

  5、Control Flow:展示一个实体的控制流程图或者类似实体类型；

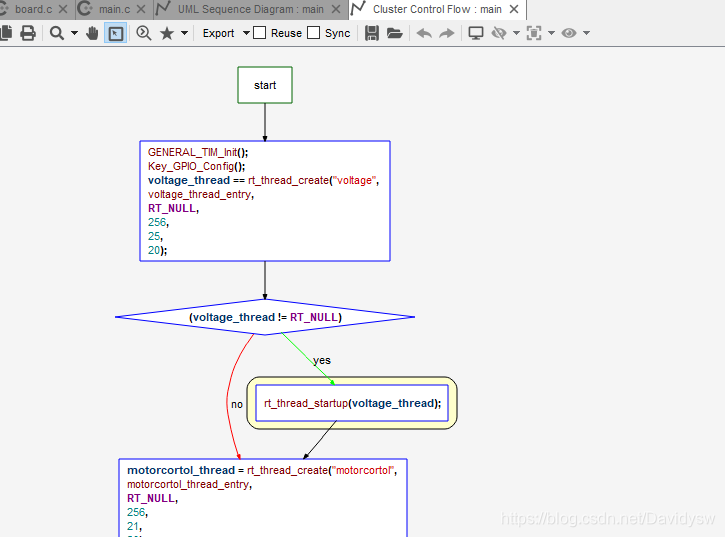

  6、Cluster Control Flow:展示一个实体的流程图或者类似实体类型，这个比上一个更具有交互性；


7、Declaration:展示一个实体的结构关系，例如：展示参数，则返回类型和被调用函数，对于类，则展示私有成员变量（谁继承这个类，谁基于这个类）；
8、Declaration File:展示所选的文件中所有被定义的实体（例如函数，类型，变量，常量等）；
9、UML Class Diagram:展示这个项目中或者一个文件中定义的类以及与这个类关联的类；

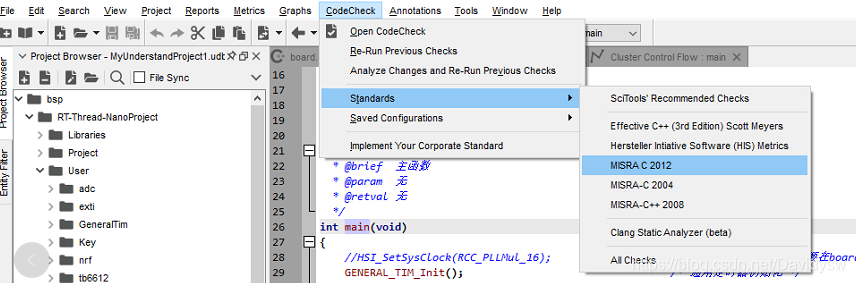

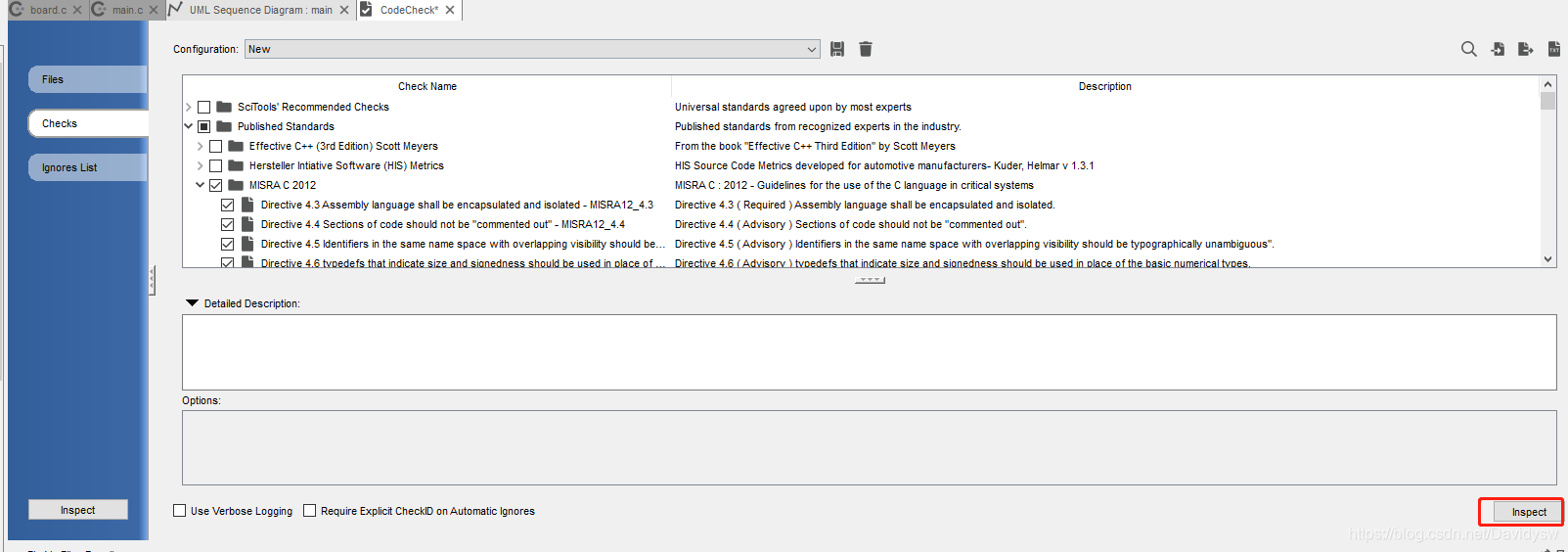

三、静态代码检测

• 个人感觉能检查出来一部分不规则的代码，不能全相信检测结果。


  之后可以按照.c文件逐个警告查看，个人感觉并不是全部的规则都需要修改，能够检测出一些函数没有返回值、函数定义与声明不一致、缺少参数、参数未用等情况。
