再议IIC协议与设计【3】 --SCCB总线介绍

SCCB (Serial Camera Control Bus) 是由OmniVision公司所定义的串行相机控制总线。用于控制OmniVision公司生产的Camera Sensor。本文通过对SCCB总线进行粗略的描述，并完成使用Xilinx的KC705中Microblaze完成对相机OV4689的配置。

第一部分 SCCB总线介绍

1. 总线描述

SCCB总线是的标准定义是一个3-wire制的串行总线（如图1），在实际的应用中，为了适应更小封装的sensor尺寸，现在的相机，一般情况下都使用2-wire来代替3-wire SCCB总线，其中SCCB_E信号被舍弃。在下面的描述中，我们就直接对2-wire串行总线进行描述。

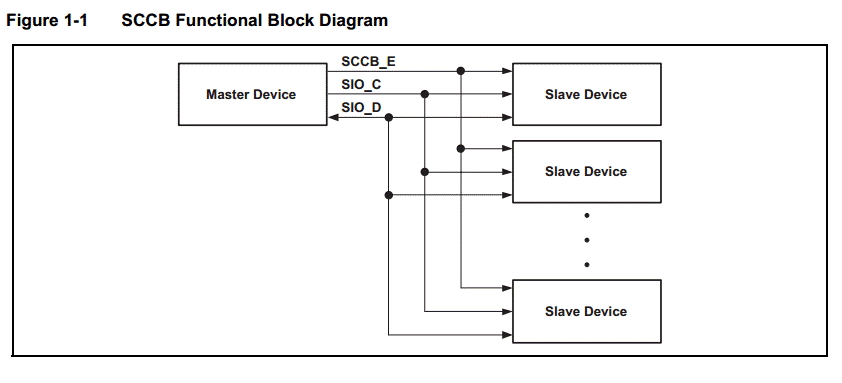

图 1 SCCB 3-wire

需要说明的是，Camera Sensor在实际的通信传输中，只能作为从机来使用。并且2-wire的SCCB在实际的通信中，与IIC总线有很大的相似度。唯一不同的是SCCB在数据传输的过程中，在第9个SCL周期中的定义与IIC总线不同。

2. 总线信号定义

SIO_C

SIO_C信号是由主设备驱动的，是单向，高电平有效的控制信号。它表示了每一个传输位。在总线空闲时，主设备必须驱动SIO_C为1。在传输开始之后，SIO_C被驱动为逻辑0时，数据开始传输。在数据传输期间，SIO_C的逻辑1指示单个发送位。因此，只有当SIO_C被驱动为0时，SIO_D才能发生变化。单个发送位的周期被定义为tcyc，tcyc的最小值为10us.即时钟频率大于等于100KHz。可以看到，SIO_C信号与IIC的SCL信号是完全相同的。



SIO_D

SIO_D信号是双向数据信号，可以由主设备或从设备来驱动。当总线空闲时，它保持浮动或者处于三态。信号的保持是由主设备和从设备共同来决定的。这与IIC的SDA比较类似。不过需要说明的是，“处于浮动或者三态”这是在3-wire中的定义，当我们在使用2-wire的时候，为了与IIC的SDA线保持一致，将SIO_D在空闲时的状态定义为逻辑1.

3. SCCB传输方式

注意 ： 以下讨论主要针对于Camera Sensor 的 Register Address为8bit，16bit在后面的部分介绍

一个基本的数据传输元素被成为一个phase。SCCB所定义的传输方式分为以下三种：

• 3-phase写传输周期
• 2-phase写传输周期
• 2-phase读传输周期

3.1 传输周期

一个pahse包含总共9bit，9bit是由8bit有序的数据传输和第9bit组成（如图2）。第9bit被称之为Don`t-Care位或者一个NA位（注意这与IIC不同）。这取决于数据的传输操作是写&#
