微波实验三：微波阻抗的测量与匹配

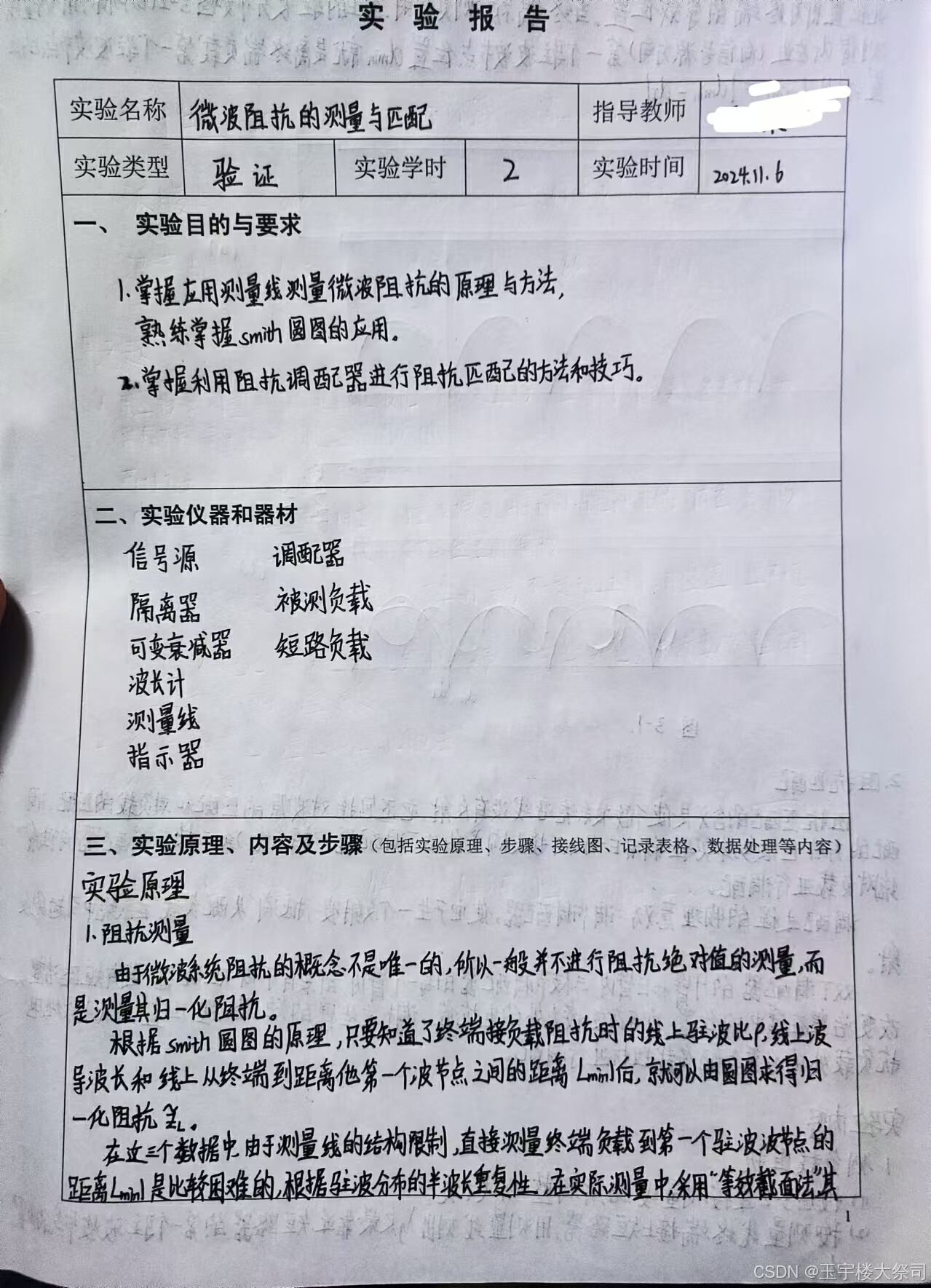

一、实验目的

1. 掌握应用测量线测量微波阻抗的原理与方法，熟练掌握smith圆图的应用。
2. 掌握利用阻抗调配器进行阻抗匹配的方法和技巧。

 二、实验原理

1.阻抗测量

         由于微波系统阻抗的概念不是唯一的，所以一般并不进行阻抗绝对值的测量，而是测量其归一化阻抗。

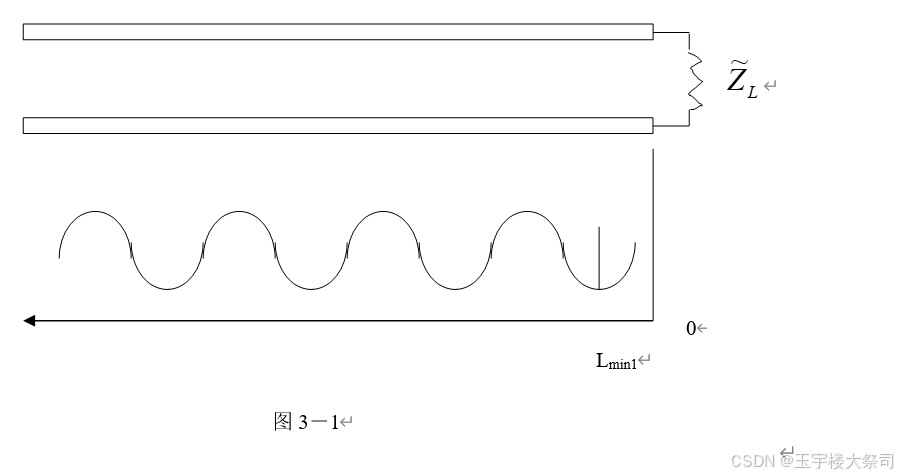

         根据smith圆图的原理，只要知道了终端接负载阻抗时的线上驻波比ρ，线上波导波长和线上从终端到距离他第一个波节点之间的距离Lmin1后，就可以由圆图求得归一化阻抗

。

         在这三个数据中，由于测量线的结构限制，直接测量终端负载到第一个驻波波节点的距离Lmin1是比较困难的，根据驻波分布的半波长重复性，在实际测量中，采用“等效截面法”，其方法如下：

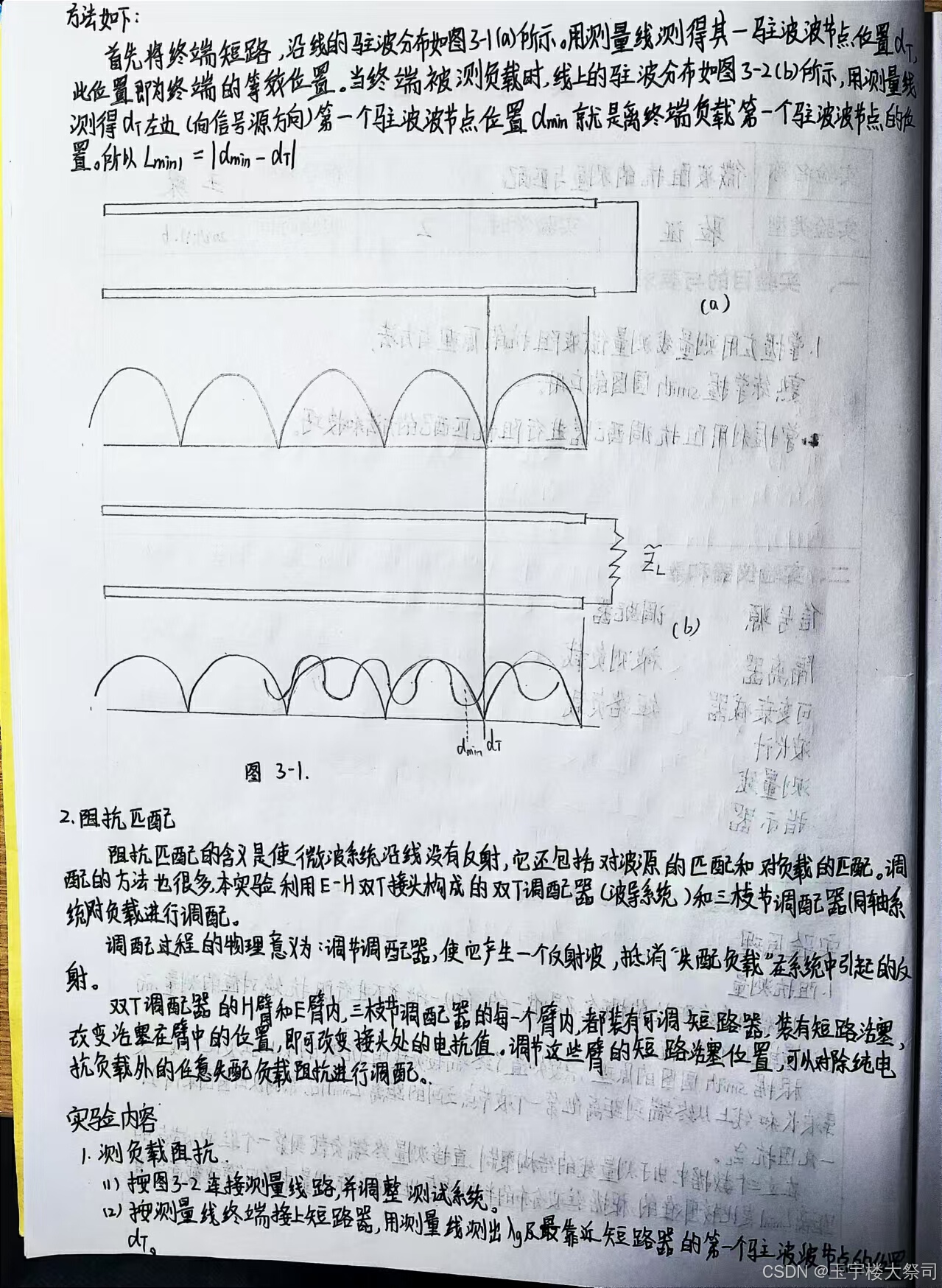

         首先将终端短路，沿线的驻波分布如图3－2(a)所示。用测量线测得其一驻波波节点位置dT，此位置即为终端的等效位置。当终端接被测负载时，线上的驻波分布如图3－2(b)所示，用测量线测得dT左边（向信号源方向）第一个驻波波节点位置dmin就是离终端负载第一个驻波波节点的位置。所以Lmin1=|dmin-dT|。

2.阻抗匹配

阻抗匹配的含义是使微波系统沿线没有反射，它还包括对波源的匹配和对负载的匹配。调配的方法也很多，本实验利用E－H双T接头构成的双T调配器（波导系统）和三枝节调配器（同轴系统）对负载进行调配。

         调配过程的物理意义为：调节调配器，使它产生一个反射波，抵消“失配负载”在系统中引起的反射。

         双T调配器的H臂和E臂内，三枝节调配器的每一个臂内，都装有可调短路器，装有短路活塞，改变活塞在臂中的位置，即可改变接头处的电抗值。调节这些臂的短路活塞位置，可以对除纯电抗负载外的任意失配负载阻抗进行调配。

三、实验仪器及线路

​​​​​​​四、实验内容及步骤

1．测负载阻抗

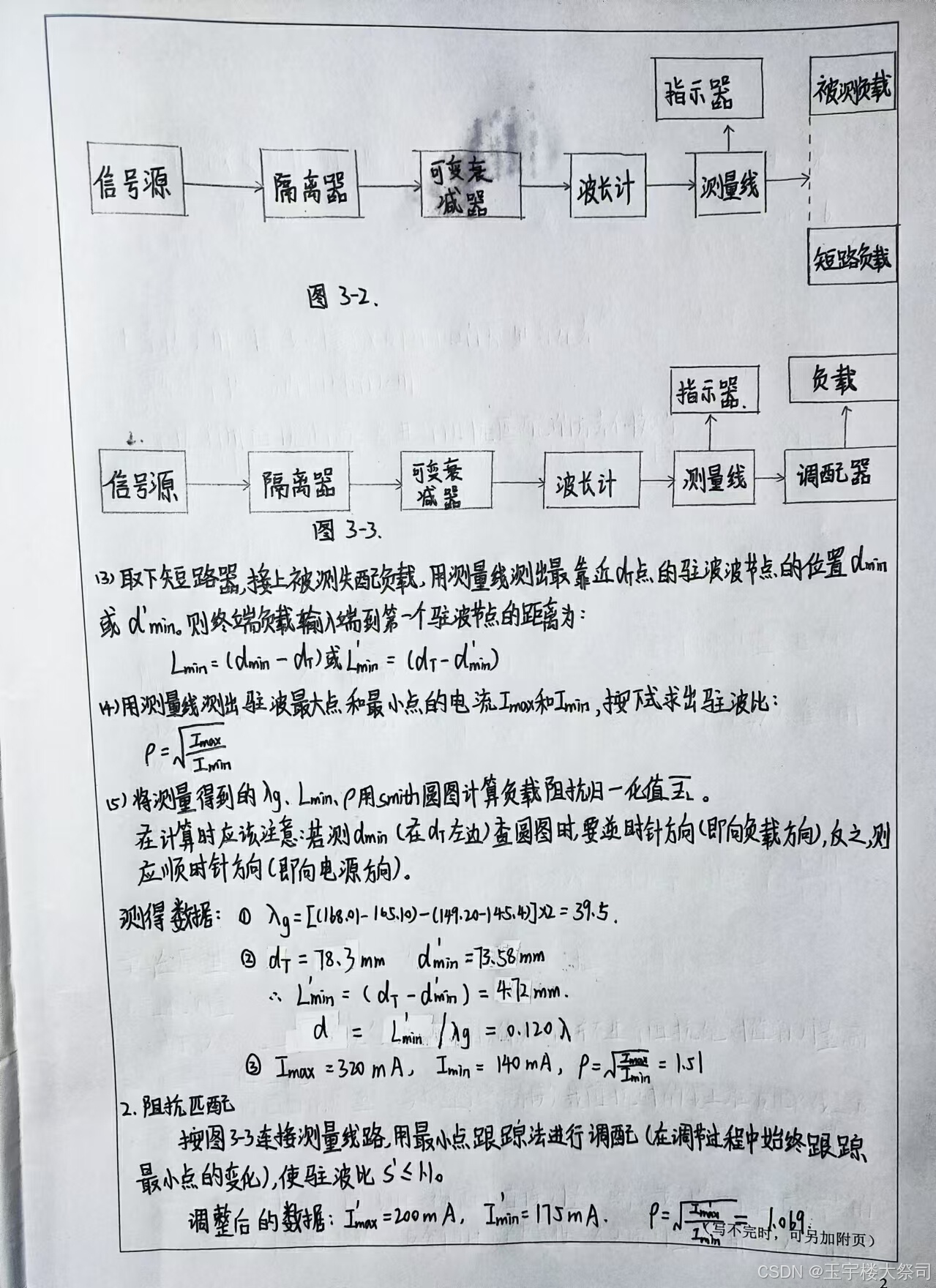

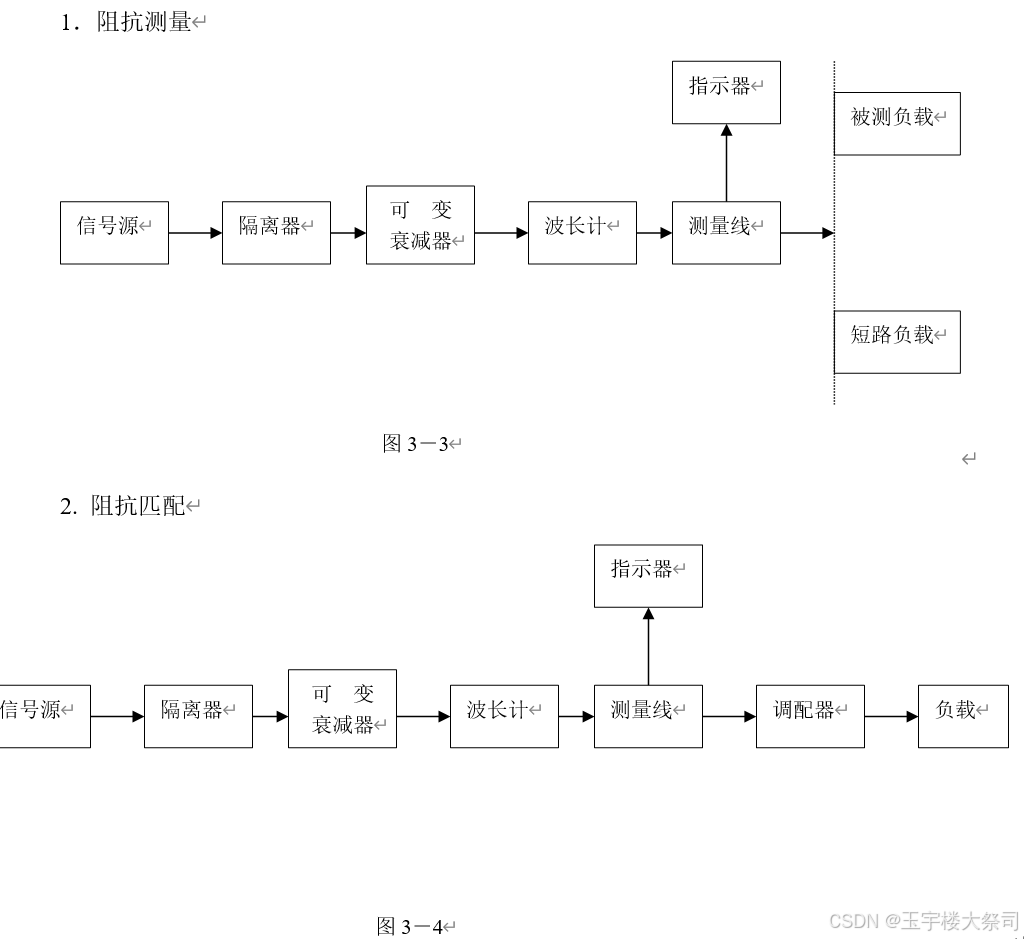

（1）按图3－3连接测量线路，并调整测试系统。

（2）按测量线终端接上短路器，用测量线测出λg及最靠近短路器的第一个驻波波节点的位置dT。

（3）取下短路器，接上被测失配负载，用测量线测出最靠近dT点的驻波波节点的位置dmin或d’min。

则终端负载输入端到第一个驻波波节点的距离为：



（4）用测量线测出驻波最大点和最小点的电流Imax和Imin，按下式求出驻波比：

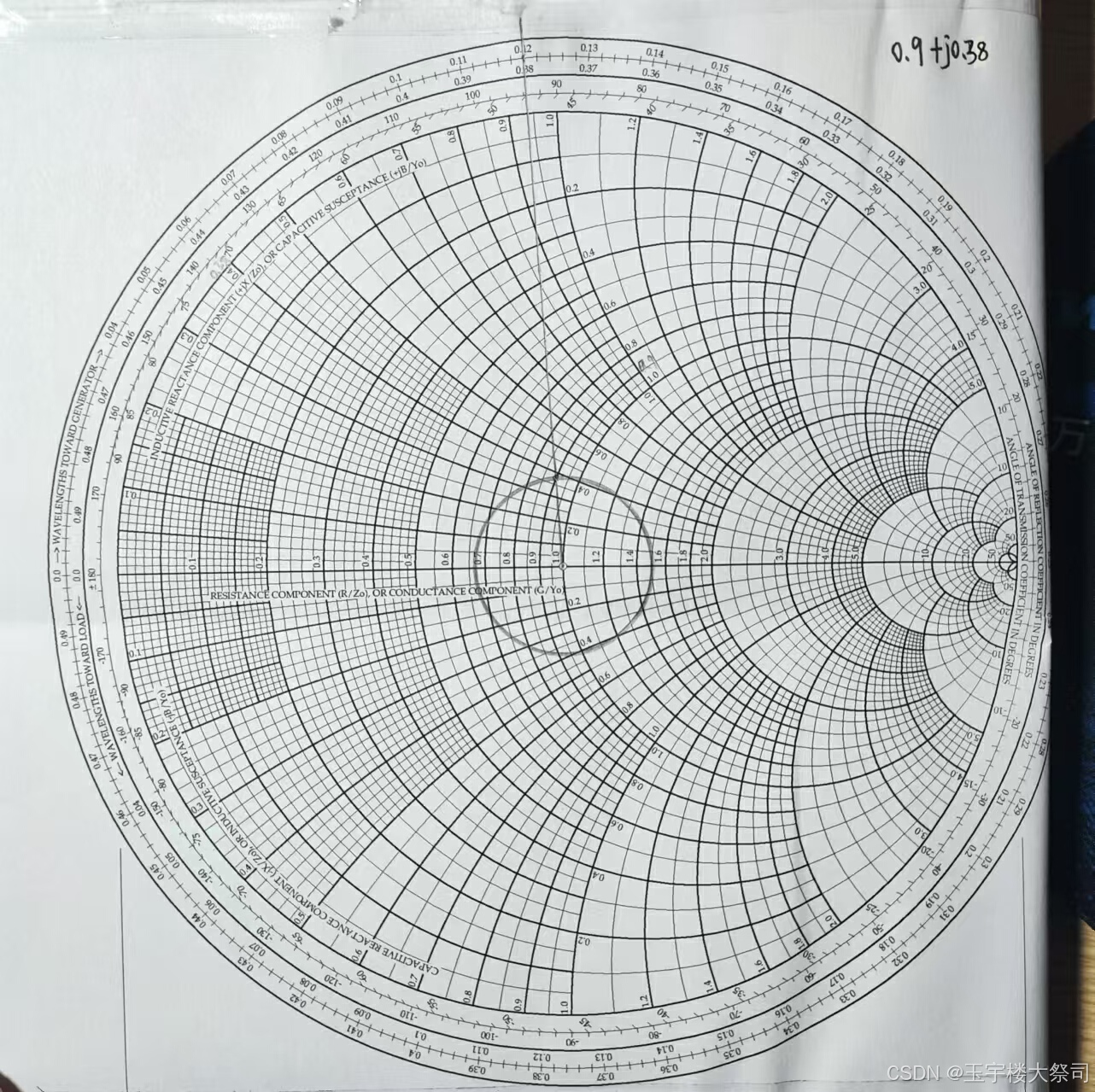

（5）将测量得到的λg、Lmin、ρ用smith圆图计算负载阻抗归一化值

         在计算时应该注意：若测dmin（在dT左边）查圆图时，要逆时针方向（即向负载方向），反之，则应顺时针方向（即向电源方向）。

2．阻抗匹配

     按图3－4连接测量线路，用最小点跟踪法进行调配（在调节过程中始终跟踪最小点的变化），使驻波比S’≤1.1。

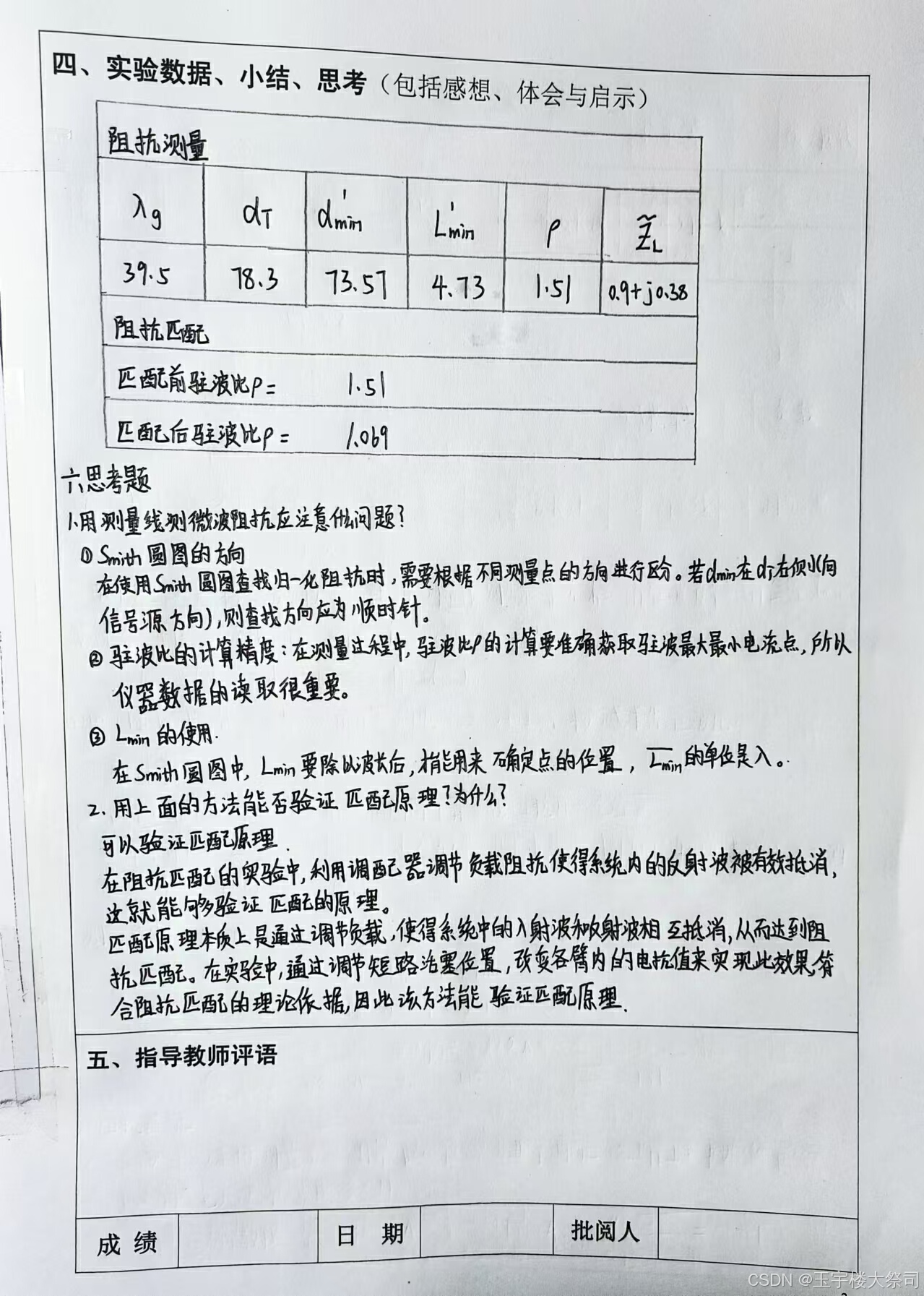

​​​​​​​五、数据处理

阻抗测量
λg	dT	dmin或d’min	Lmin或L’min	ρ
阻抗匹配
匹配前驻波比ρ＝
匹配后驻波比ρ＝

​​​​​​​​​​​​​​六、思考题

1．用测量线测微波阻抗应注意什么问题？

2．用上面的方法能否验证匹配原理？为什么？

注意：

本人太菜，在做实验时出了很大的纰漏，所测的数据无法使用，只能参照别人的数据了。（狗头保命）
