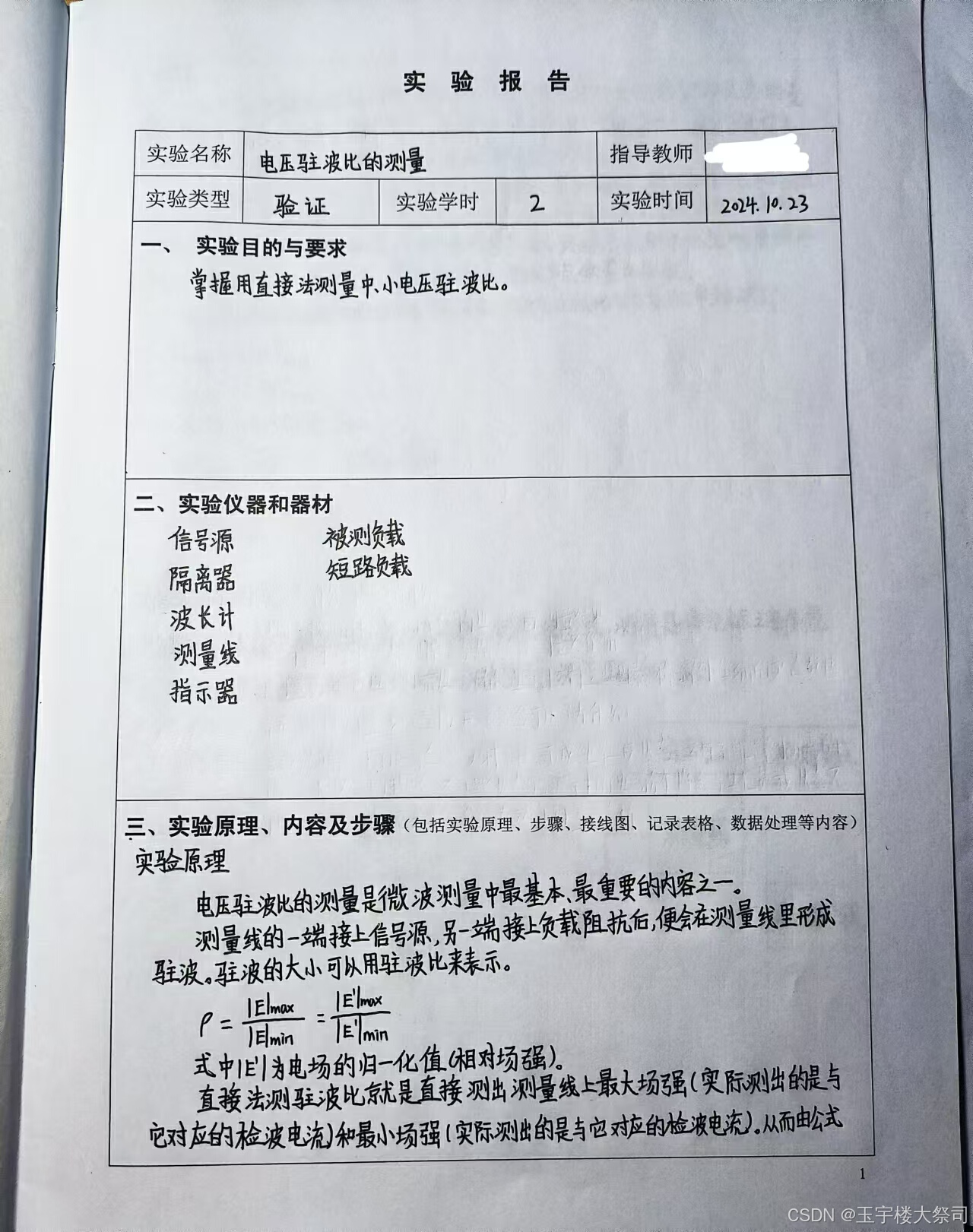

实验二：电压驻波比的测量

实验目的

掌握用直接法测量中、小电压驻波比。

​​​​​​​实验原理

电压驻波比的测量是微波测量中最基本、最重要的内容之一。

测量线的一端接上信号源，另一端接上负载阻抗后，便会在测量线里形成驻波。驻波的大小可以用驻波比来表示。

式中|E’|为电场的归一化值（相对场强）。

直接法测驻波比就是直接测出测量线上最大场强（实际测出的是与它对应的检波电流）和最小场强（实际测出的是与它对应的检波电流）。从而由公式计算出S。

由于测量线槽内插入探针后，探针电导的存在吸收功率，从而使驻波比的测量值小于真值。所以，在满足指标要求的情况下，要尽量减小探针穿伸度。而探针的电纳将使驻波发生畸变，即驻波的波腹和波节位置发生偏移。

分析结果表明，波节位置偏移总是小于波腹位置的偏移。当探针的腔体谐振时，不仅能得到高灵敏度的指示，而且驻波位置的测量误差最小。因而，为了准确地进行测量，必须对探针进行调谐。在调谐时为了减少终端负载的电抗影响要接以匹配负载。测量驻波位置和波导波长时必须以测波节点位置为依据。

在我们实验中所使用的功率电平范围内，一般可近似地认为是平方率检波即：

       式中C为比例系数，则：



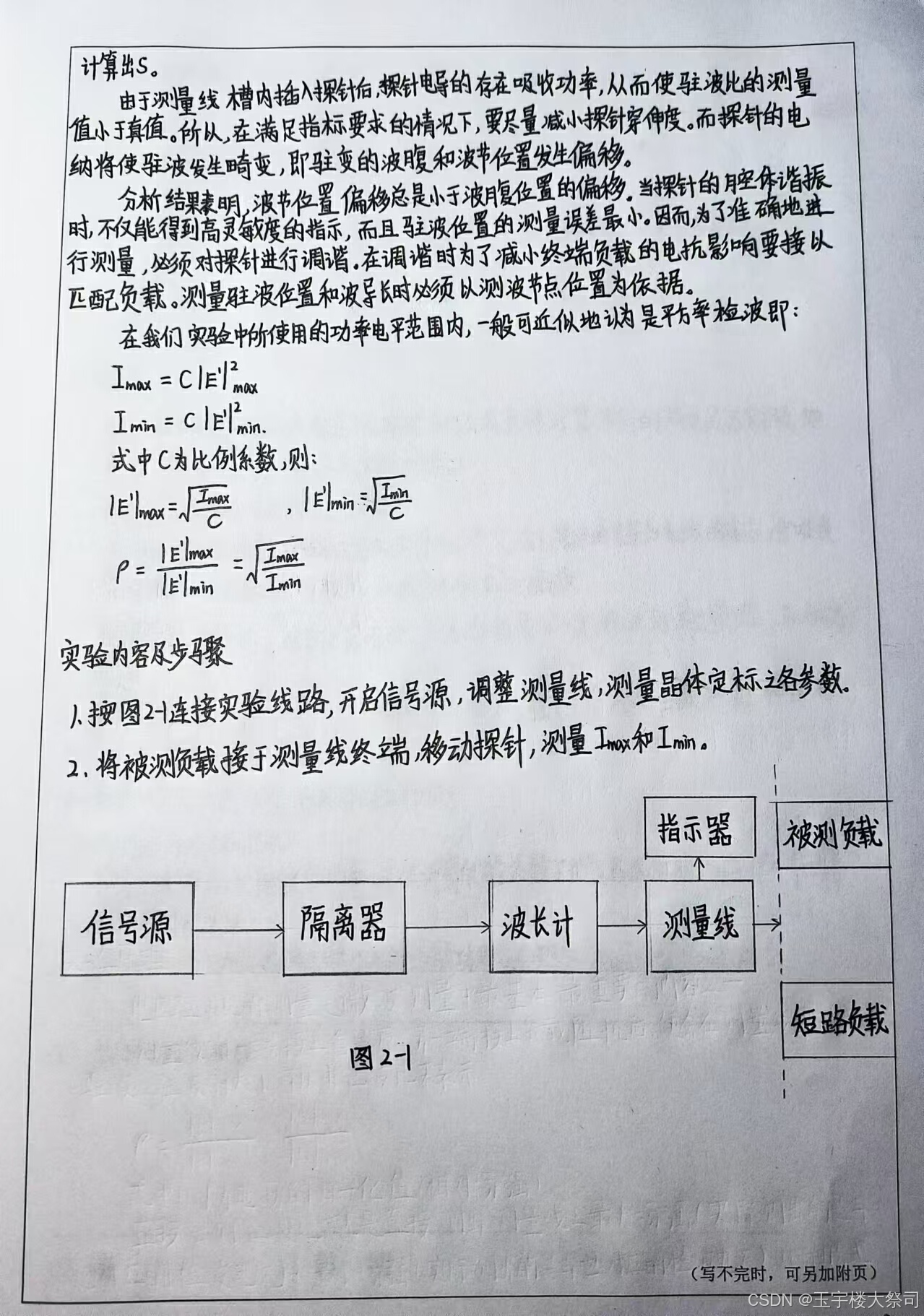

实验仪器及线路

​​​​​​​实验内容及步骤

1.按图2－1连接实验线路，开启信号源，调整测量线，测量晶体定标之各参数。

2.将被测负载接于测量线终端，移动探针，测量Imax和Imin

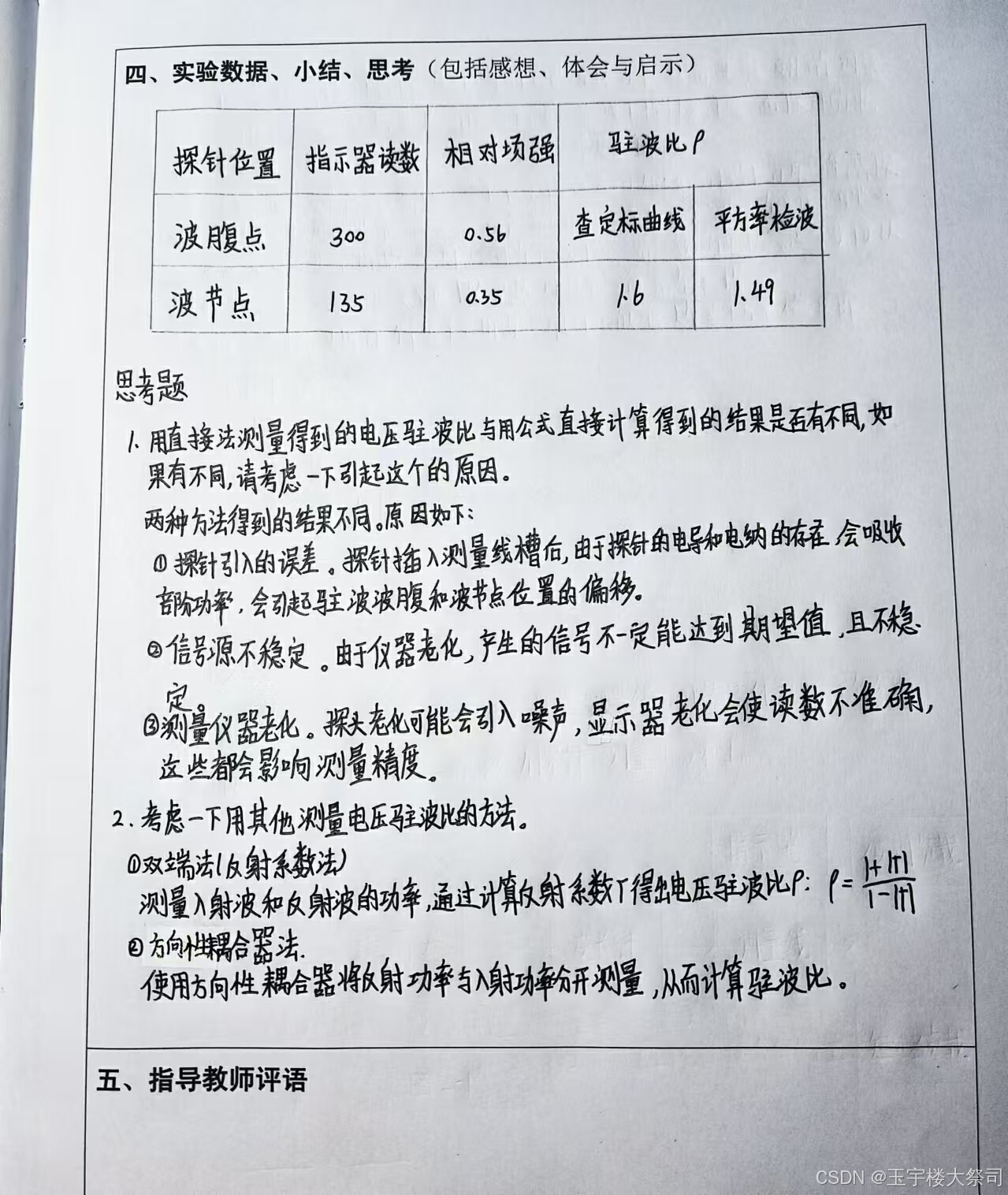

​​​​​​​数据处理

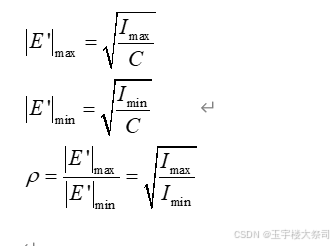

根据Imax与Imin，由晶体定标曲线查得相应的|E’|max与|E’|min,由



计算ρ，并与由



计算得到的ρ进行比较。

​​​​​​​思考题

1. 用直接法测量得到的电压驻波比与用公式直接计算得到的结果是否有不同，如果有不同，请考虑一下引起这个的原因。
2. 考虑一下用其他测量电压驻波比的方法。
