zigbee笔记：三、zigbee高频时钟源切换

一、zigbee时钟相关概念（以芯片CC2530为例）

1、CC2530芯片在正常运行的时候需要一个高频时钟信号和一个低频的时钟信号。
    高频时钟信号，主要供给CPU，保证程序的运行；
    低频时钟信号，主要供给看门狗、睡眠定时器等偏上外设。

2、时钟信号来源:
    高频时钟信号2个来源，芯片内部的16M RC电路、外接的32M石英晶振；
    低频时钟信号2个来源，芯片内部的32K RC电路、外接的32.768K石英晶振。

3、高频时钟源的特点：
    2个高频时钟源可以同时起振产生高频时钟信号；
    2个低频时钟源，某一时刻只能有1个起振，并且起振的这个时钟源供给CC2530。

        CC2530 芯片默认上电时，是内部的2个RC电路分别作为高频（16M）和低频（32K）的时为时钟来源。如果使用串口，特别是无线通讯的时候，必须要用32M的石英晶振作为时钟的来源。因此，涉及适时钟的切换。

二、时钟控制基础

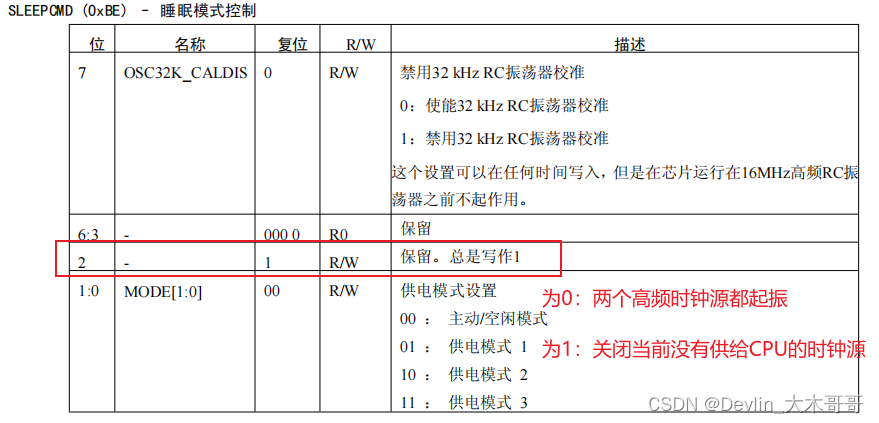

1、SLEEPCMD寄存器

SLEEPCMD寄存器含有高频起振器的控制位，其第2位：为0：两个高频时钟源都起振， 为1：关闭当前没有供给CPU的时钟源。

2、SLEEPSTA寄存器

SLEEPSTA寄存器的第6为可以观察外接32M
