蓝桥杯单片机03——共阳数码管的静态显示

注：所有图片均来自于B站小蜜蜂老师的视频

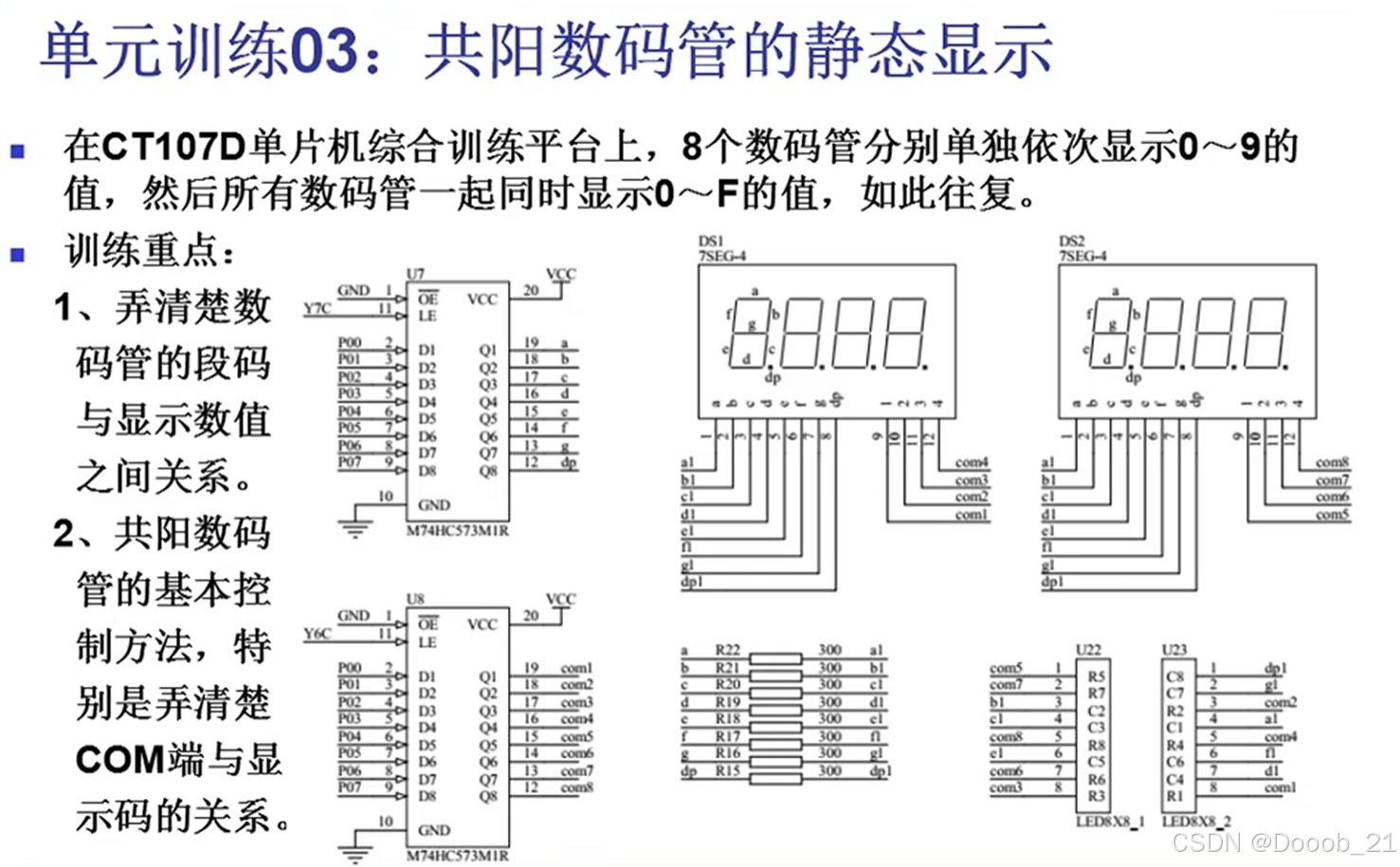

一、题目要求

二、分析

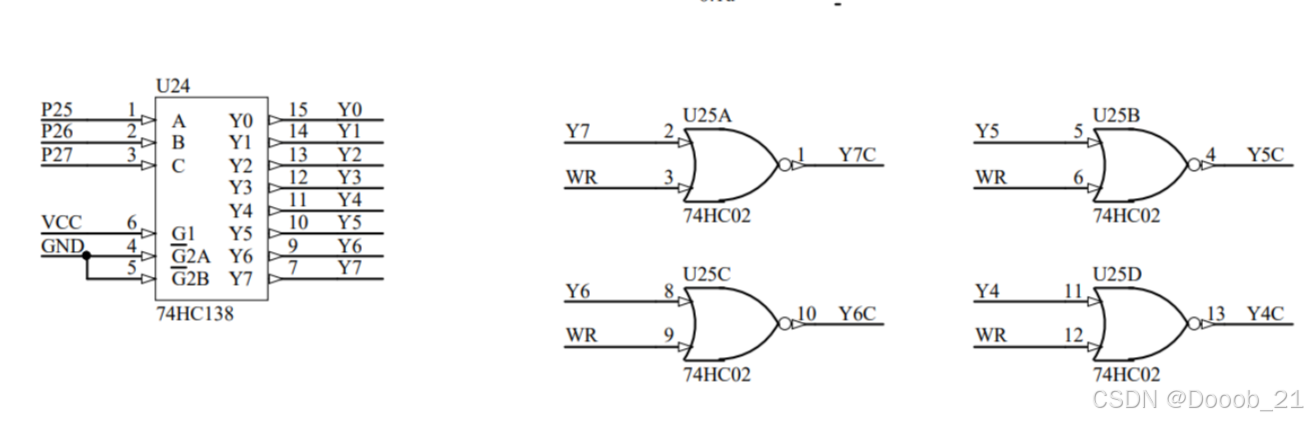

1.数码管的引脚可以划分为段码和公共端两个部分，由图可知段码引脚（a1~dp1)的输入与Y7C有关，公共端引脚（com1~com4)与Y6C有关

2.如何显示数字？

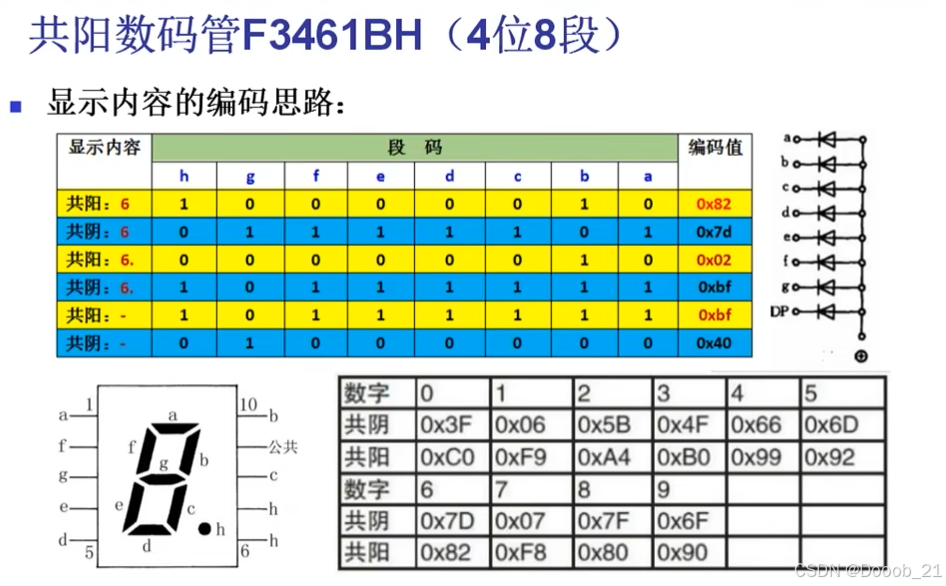

共阳数码管，数码管阳极相连，阴极输入低电平数码管亮起，输入高电平数码管熄灭

三.代码实现

74HC138真值表

case 6:
			P2=(P2&0x1f)|0xc0;

将P25~P27分别置为011，输出Y6，控制Y6C

case 7:
			P2=(P2&0x1f)|0xe0;

将P25~P27分别置为111，输出Y7，控制Y7C

void ShowSMG_Bit(unsigned char dat,unsigned pos)
{
	InitHC138(6);
	P0=0x01<<pos;//数码管点亮的位置向右移动
	InitHC138(7);//数码管的内容
	P0=dat;
}

void SMG_Static()
{
	unsigned char i,j;
	for(i=0;i<8;i++)//共八个数码管
	{
		for(j=0;j<10;j++)//八个数码管依次显示0~9
		{
			ShowSMG_Bit(SMG_duanma[j],i);
			Delay(60000);
		}
	}
	for(j=0;j<16;j++)//共16个值，依次显示0~F
	{
	  InitHC138(6);
	  P0=0xff;//选中所有com
	  InitHC138(7);
	  P0=SMG_duanma[j];//依次显示0~F
	}

}

四、完整代码

#include "reg52.h"

unsigned char code SMG_duanma[18]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,
0x80,0x90,0x88,0x80,0xc6,0xc0,0x86,0x8e,0xbf,0x7f};

void Delay(unsigned int t)
{
	while(t--);
	while(t--);
}

void InitHC138(unsigned char n)
{
	switch(n)
	{
		case 6:
			P2=(P2&0x1f)|0xc0;
		break;
		case 7:
			P2=(P2&0x1f)|0xe0;
		break;
	}
}

void ShowSMG_Bit(unsigned char dat,unsigned pos)
{
	InitHC138(6);
	P0=0x01<<pos;
	InitHC138(7);
	P0=dat;
}

void SMG_Static()
{
	unsigned char i,j;
	for(i=0;i<8;i++)
	{
		for(j=0;j<10;j++)
		{
			ShowSMG_Bit(SMG_duanma[j],i);
			Delay(60000);
		}
	}
	for(j=0;j<16;j++)
	{
		InitHC138(6);
	  P0=0xff;
	  InitHC138(7);
	  P0=SMG_duanma[j];
	}

}

void main()
{

	while(1)
	{
		SMG_Static();

	}
}
