实验：要求完成码表，具体要求如下：

要求：显示格式XX.YY。
    按键1 可控制计数暂停还是启动
    按键2 清零（必需在暂停后才可以操作）
    按键3 存储当前码表的时间，存储成功后显示y（必需在暂停后才可以操作）
    按键4 显示存储的码表时间（必需在暂停后才可以操作）
    按键5 记录的码表时间向下翻页（必需在暂停后才可以操作）

简单分析：

      码表，其实就是显示秒的下一个单位，电子手表上一般都有码表的功能，秒到分钟一般是59秒进行，而码表的下一个单位，则要计到99上才能进位到1秒，所以需要修改定时器，将定时器修改成10ms溢出中断一次，这样记录100次后就达到了1秒。

Tim4Init(719, 999);		//	定时10ms 720*1000/72000000 = 1/100

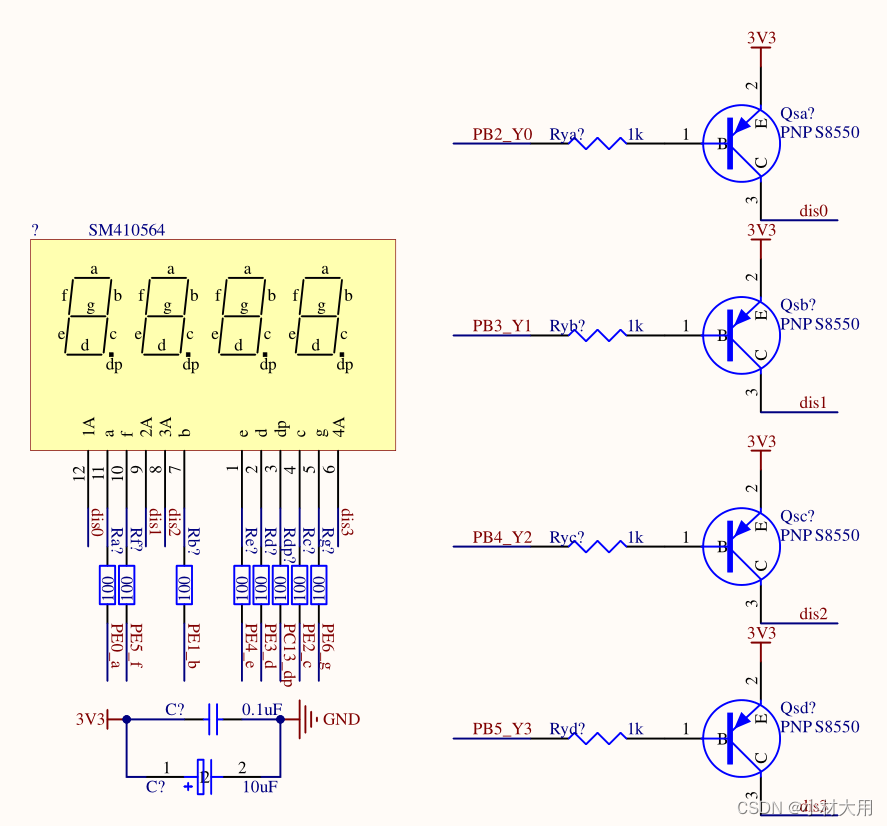

我们在完成实验之前一定要搞清楚它的硬件电路，分析好引脚所对应的IO口，下图为数码管硬件设计图，完全可以按照电路图设计。

由上图可以知道，该数码管为四位八段数码管，引脚分析如下：

数码管电路STM32的IO口
A1PB2
A2PB3
A3PB4
A4PB5
aPE0
bPE1
cPE2
dPE3
ePE4
fPE5
gPE6
dpPC13

通过上述电路图可知，数码管为共阳极数码管，PB2-PB5低电平选中数码管，其中，注意：PB3和PB3引脚默认状态下不是普通的IO口，所以需要用到其复用功能：

RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);		//	开启服用引脚时钟，保证引脚第二功能正常使用
GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE); //关闭JTAG，使能SWD

数码管为共阳极数码管，其编码为：

//	共阳极编码 0-9 a- f
unsigned char seg[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};

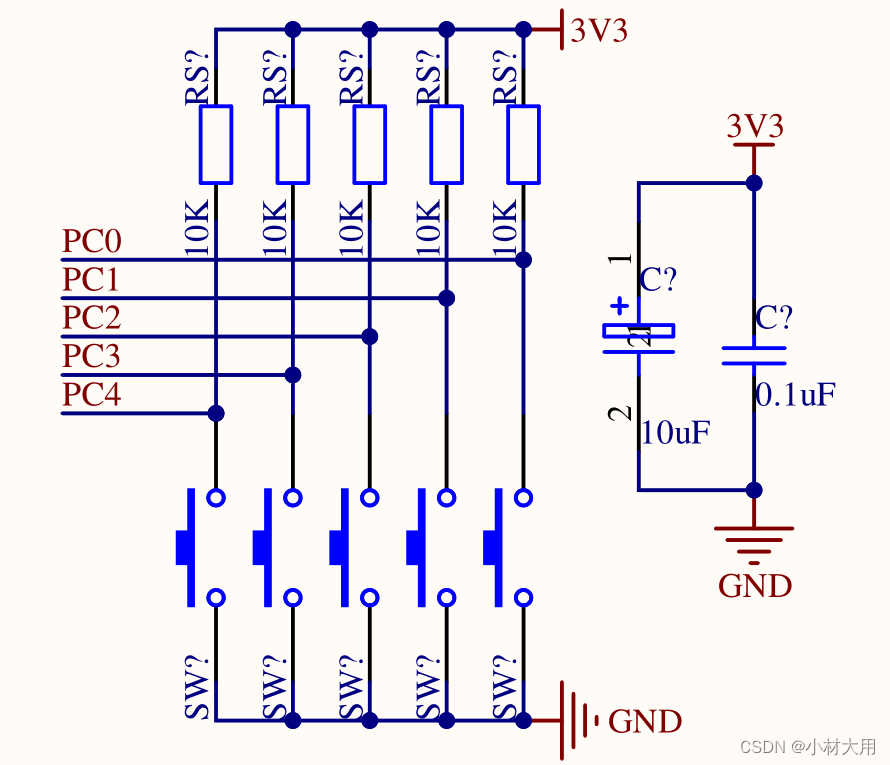

接下来是按键的截下图，如下：

 引脚对应关系：

按键STM32 的IO引脚
KEY1PC0
KEY2PC1
KEY3PC2
KEY4PC3
KEY5PC4

接下来依据任务要求完成代码：

按键初始化：

/********************************************
函数名称：void KeyInit(void)
函数参数：无参，返回值为空
函数功能：实现按键功能初始化
作者：***
时间：2022.3.8
修改作者：
修改实现：
修改说明：
*********************************************/
void KeyInit(void)
{
	// KEY接在PC0-PC4上，一共5个按键
	//初始化步骤
	/**
		1.开启所对应的时钟
		2.选择所需要的IO口
		3.设置IO口的工作模式
		4.初始化上述配置
	**/
	GPIO_InitTypeDef GPIO_InitStruct;											//	结构体变量申明
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);	//	开启时钟
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3
								|GPIO_Pin_4;	//  选择PC0-PC4口
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;			//	浮空输入模式

	GPIO_Init(GPIOC,&GPIO_InitStruct);													//	配置初始化

}

数码管初始化：

/********************************************
函数名称：void SegInit(void)
函数参数：无参，返回值为空
函数功能：实现数码管初始化
作者：***
时间：2022.3.17
修改作者：
修改实现：
修改说明：
*********************************************/
void SegInit(void)
{
	//初始化步骤
	/**
		1.开启所对应的时钟
		2.选择所需要的IO口
		3.设置IO口的工作模式
		4.设置IO的输出速率（当IO口设置成输出模式才需要）
		5.初始化上述配置
		6.初始化IO的初值
	**/
	GPIO_InitTypeDef GPIO_InitStruct;											//	结构体变量申明
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);	//	开启时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);	//	开启时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOE,ENABLE);	//	开启时钟

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);		//	开启服用引脚时钟，保证引脚第二功能正常使用

	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE); //关闭JTAG，使能SWD

	//	设置片选引脚
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5;	//  选择PB2-PB5口
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;								//	推挽输出
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;							//	设置输出速率50MHz
	GPIO_Init(GPIOB,&GPIO_InitStruct);													//	配置初始化

	//	设置七段引脚
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3
								|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6;	//  选择PE0-PE6口
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;								//	推挽输出
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;							//	设置输出速率50MHz
	GPIO_Init(GPIOE,&GPIO_InitStruct);													//	配置初始化

	//	设置DP（小数点）引脚
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_13;	//  选择PE0-PE6口
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;								//	推挽输出
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;							//	设置输出速率50MHz
	GPIO_Init(GPIOC,&GPIO_InitStruct);													//	配置初始化

	GPIO_Write(GPIOE, 0X007F);		//	设置七段引脚为高电平   0111 1111
	GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);		//	小数点
	GPIO_WriteBit(GPIOB,GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5,Bit_SET);		//	设置片选引脚为高电平

}

定时器中断服务函数：

/********************************************
函数名称：TIM4_IRQHandler(void)
函数参数：
				无参，无返回参数
函数功能：定时器定时10ms
作者：***
时间：2022.5.19
修改作者：
修改时间：
修改说明：
修改作者：
修改时间：
修改说明：
*********************************************/
void TIM4_IRQHandler(void)
{
	if(TIM_GetITStatus(TIM4, TIM_IT_Update) == 1)		//	标志计数溢出中断产生
	{
		tim4Cnt++;			//	秒统计
		if(tim4Cnt>9999)		//	99:99			99*100+99
		{
			tim4Cnt = 0;
		}
	}
	TIM_ClearITPendingBit(TIM4, TIM_IT_Update);
}

按键功能实现：

/********************************************
函数名称：int KeyScan6(void)
函数参数：无
函数功能：要求：显示格式XX.YY。
				按键1可控制计数暂停还是启动
				按键2 清零（必需在暂停后才可以操作）
				按键3 存储当前码表的时间，存储成功后显示y
				按键4 显示存储的码表时间
				按键5 记录的码表时间向下翻页
作者：***
时间：2022.5.19
修改作者：
修改实现：
修改说明：
*********************************************/
void KeyScan6(void)
{
	if(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_0) == 0	)			//	判断按键是否按下
	{
		delay_ms(10);	//	消抖
		if(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_0) == 0	)
		{
			flag = -1*flag;	//	-1和1跳转
		}
		while(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_0) == 0);
	}
	if(1 == flag)	//	计数
	{
		TIM_Cmd(TIM4,ENABLE);
	}
	if(-1 == flag) //	暂停
	{
		TIM_Cmd(TIM4,DISABLE);		//	关闭定时器

		if(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_1) == 0	)			//	判断按键是否按下
		{
			delay_ms(10);	//	消抖
			if(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_1) == 0	)
			{
				tim4Cnt = 0;		//	在暂停的条件下实现码表清0
			}
			while(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_1) == 0);
		}
		if(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_2) == 0	)			//	判断按键是否按下
		{
			delay_ms(10);	//	消抖
			if(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_2) == 0	)
			{
				saveTime[key3Cnt] = tim4Cnt;
				key3Cnt++;			//	按键按下次数统计
				if(key3Cnt>9)
				{
					key3Cnt = 0;			//	计数归0
				}
				//SegDis10();			//	显示y
			}
			while(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_2) == 0)		//	按键松开检查
			{
				SegDis10();			//	显示y
			}
		}

		if(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_3) == 0	)			//	判断按键是否按下
		{
			delay_ms(10);	//	消抖
			if(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_3) == 0	)
			{
				tim4Cnt = saveTime[0];
			}
			while(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_3) == 0);		//	按键松开检查
		}

		if(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_4) == 0	)			//	判断按键是否按下
		{
			delay_ms(10);	//	消抖
			if(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_4) == 0	)
			{
				key5Cnt++;    					//	按键按下计数
				if(key5Cnt>9)
				{
					key5Cnt = 0;		//	归0
				}
				tim4Cnt = saveTime[key5Cnt];
			}
			while(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_4) == 0);		//	按键松开检查
		}
	}

	SegDis9();
}

数码管功能实现：


/********************************************
函数名称：void SegDis9(int value)
函数参数：无参，返回值为空
函数功能：
					要求：显示格式XX.YY。
作者：***
时间：2022.5.17
修改作者：
修改实现：
修改说明：
*********************************************/
void SegDis9(void)
{

	//	数码管a
	GPIO_WriteBit(GPIOB,GPIO_Pin_2,Bit_RESET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_3,Bit_SET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_4,Bit_SET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_5,Bit_SET);	//
	GPIO_Write(GPIOE, seg[tim4Cnt/1000]);								//	可以实现多位写入
	GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);	//	小数点不需要显示
	delay_ms(5);
	//	数码管b
	GPIO_WriteBit(GPIOB,GPIO_Pin_2,Bit_SET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_3,Bit_RESET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_4,Bit_SET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_5,Bit_SET);	//
	GPIO_Write(GPIOE, seg[tim4Cnt/100%10]);								//	可以实现多位写入
	GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);	//	小数点不需要显示
	delay_ms(5);
	//	数码管c
	GPIO_WriteBit(GPIOB,GPIO_Pin_2,Bit_SET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_3,Bit_SET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_4,Bit_RESET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_5,Bit_SET);	//
	GPIO_Write(GPIOE, seg[tim4Cnt/10%10]);								//	可以实现多位写入
	GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);	//	小数点不需要显示
	delay_ms(5);
	//	数码管d
	GPIO_WriteBit(GPIOB,GPIO_Pin_2,Bit_SET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_3,Bit_SET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_4,Bit_SET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_5,Bit_RESET);	//
	GPIO_Write(GPIOE, seg[tim4Cnt%10]);								//	可以实现多位写入
	GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);	//	小数点不需要显示
	delay_ms(5);
}

/********************************************
函数名称：void SegDis10(int value)
函数参数：无参，返回值为空
函数功能：
					要求：y。
					共阳极编码y的值：0X91
作者：***
时间：2022.5.17
修改作者：
修改实现：
修改说明：
*********************************************/
void SegDis10(void)
{
	//	数码管a
	GPIO_WriteBit(GPIOB,GPIO_Pin_2,Bit_RESET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_3,Bit_SET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_4,Bit_SET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_5,Bit_SET);	//
	GPIO_Write(GPIOE, 0X91);								//	可以实现多位写入
	GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);	//	小数点不需要显示
	delay_ms(5);
	//	数码管b
	GPIO_WriteBit(GPIOB,GPIO_Pin_2,Bit_SET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_3,Bit_RESET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_4,Bit_SET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_5,Bit_SET);	//
	GPIO_Write(GPIOE, 0X91);								//	可以实现多位写入
	GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);	//	小数点不需要显示
	delay_ms(5);
	//	数码管c
	GPIO_WriteBit(GPIOB,GPIO_Pin_2,Bit_SET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_3,Bit_SET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_4,Bit_RESET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_5,Bit_SET);	//
	GPIO_Write(GPIOE, 0X91);								//	可以实现多位写入
	GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);	//	小数点不需要显示
	delay_ms(5);
	//	数码管d
	GPIO_WriteBit(GPIOB,GPIO_Pin_2,Bit_SET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_3,Bit_SET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_4,Bit_SET);		//
	GPIO_WriteBit(GPIOB,GPIO_Pin_5,Bit_RESET);	//
	GPIO_Write(GPIOE, 0X91);								//	可以实现多位写入
	GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);	//	小数点不需要显示
	delay_ms(5);
}

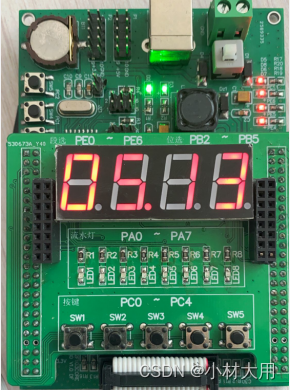

实现效果：

源码下载地址：定时器实现码表（数码管显示）-C文档类资源-CSDN文库
