注：本文所涉及的图片均来自于B站小蜜蜂老师的视频。

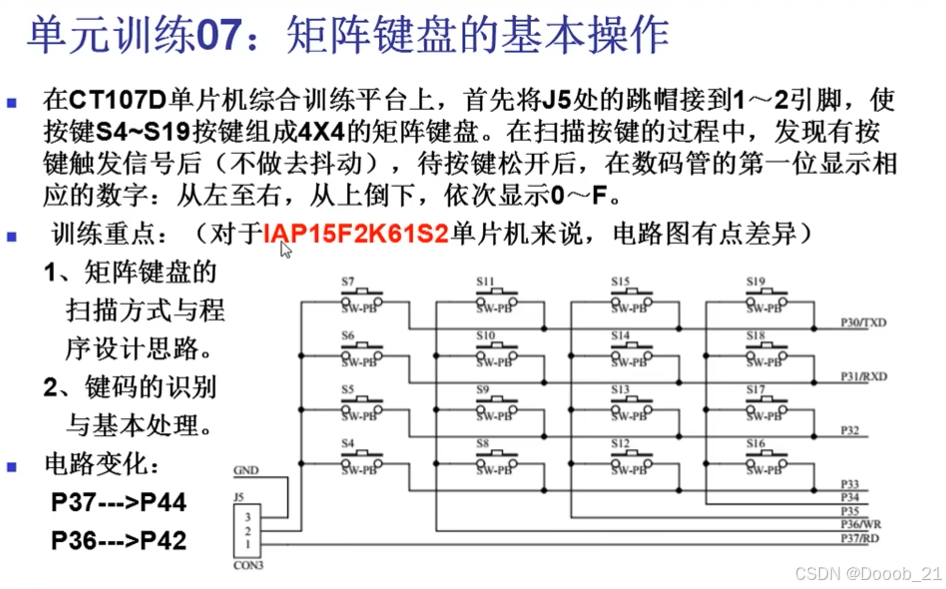

一、题目要求

二、题目分析

1.矩阵键盘的扫描

（1）独立键盘：

将J5处的跳帽接到2~3引脚，使按键S4~S7四个按键的另一端接地从而成为4个独立键盘，此时按下独立按键后，按键与地相连，为低电平，即按下按键为低电平，松开按键为高电平。

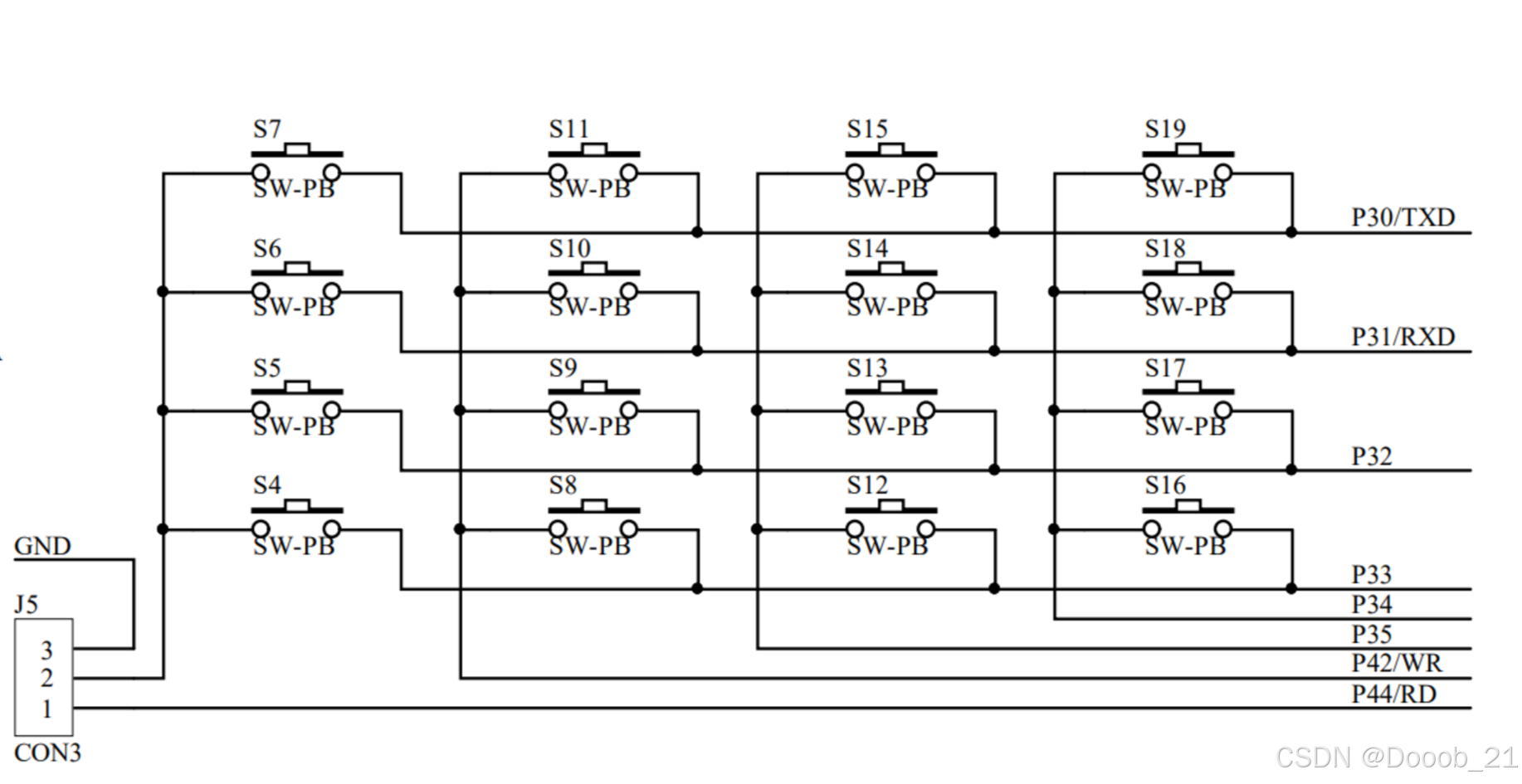

（2）矩阵键盘：

将J5处的跳帽接到1~2引脚，对4*4的矩阵键盘进行操作，按下按键后，左右两侧I/O同状态

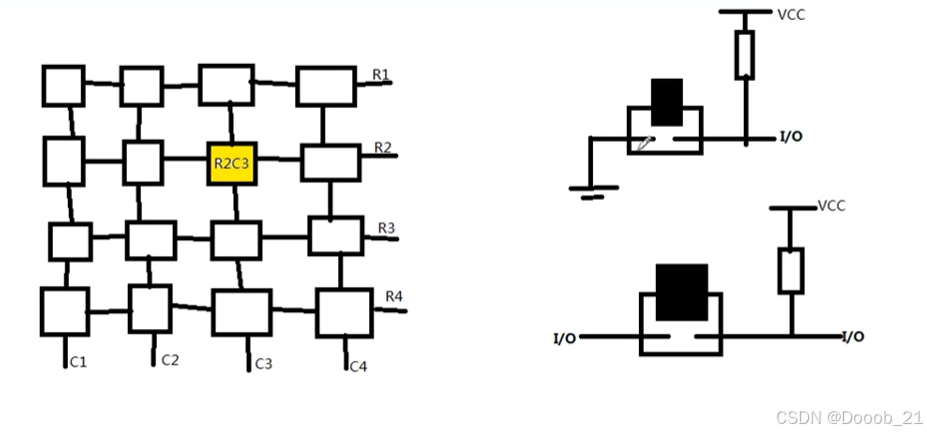

在上面的矩阵键盘，我们逐行扫描，然后读取列的状态信号。如果R2行输出低电平，那么黄色按键如果有按下动作的话，那读取C3列信号也应该为低电平，而该行上其他没有按下动作的按键的列信号则为高电平。

因此我们可以得到矩阵键盘扫描的基本步骤：使R1（R2/R3/R4）行输出低电平，逐个读取判断列信号，如果都为高电平，则R1（R2/R3/R4）行没有按键按下；如果发现C1（C2/C3/C4）列信号为低电平，那么可以判断R1行的C1（C2/C3/C4）列的按键有按下动作。

2.点亮数码管

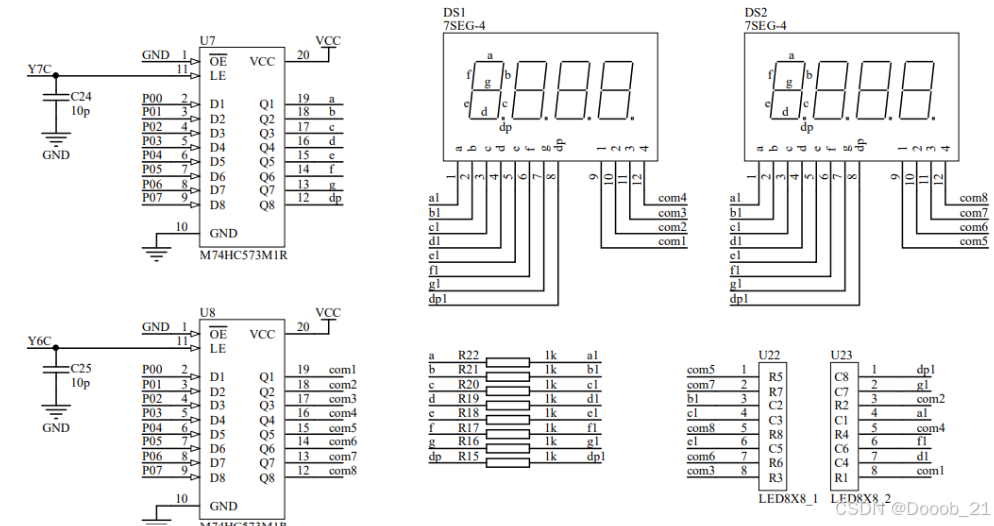

数码管的引脚可以划分为段码和公共端两个部分，由图可知段码引脚（a1~dp1)的输入与Y7C有关，公共端引脚（com1~com4)与Y6C有关

三、重要代码详解

1.定义P4内存地址

#include "reg52.h"

sfr P4=0xc0;

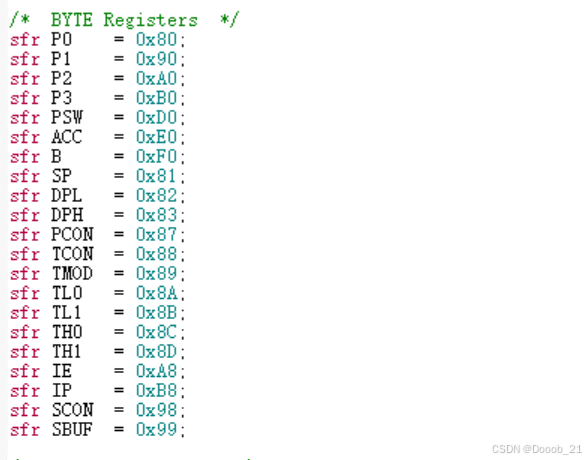

该型号单片机无P4 ，需自行定义P4的内存地址

2.定义变量

unsigned char key_num;

定义变量key_num，便于后续从数组中取出相应的要显示的数字

3.矩阵键盘扫描

    R1=0;
	R2=R3=R4=1;
	C1=C2=C3=C4=1;
	if(C1==0)
	{
		while(C1==0);
		key_num=0;
		DisplayKeyNum(SMG_duanma[key_num]);//如果C1没有松开，定义key_num为0
	}
	else if(C2==0)
	{
		while(C2==0);
		key_num=1;
		DisplayKeyNum(SMG_duanma[key_num]);
	}
	else if(C3==0)
	{
		while(C3==0);
		key_num=2;
		DisplayKeyNum(SMG_duanma[key_num]);
	}
	else if(C4==0)
	{
		while(C4==0);
		key_num=3;
		DisplayKeyNum(SMG_duanma[key_num]);
	}

对R1行进行逐列扫描，此时R1为低电平，R2~R4为高电平，C1~C4初始化为高电平，如果C1为低电平，即按下R1行C1列对应的按键时，数码管显示数组中的第一位的值，在该题即为显示0，其余同理。

四、总体代码展示

#include "reg52.h"

sfr P4=0xc0;//该型号单片机无P4，需自行定义P4的内存地址

sbit R1=P3^0;
sbit R2=P3^1;
sbit R3=P3^2;
sbit R4=P3^3;

sbit C4=P3^4;
sbit C3=P3^5;
sbit C2=P4^2;
sbit C1=P4^4;

unsigned char code SMG_duanma[18]=
{0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,
	0x80,0x90,0x88,0x80,0xc6,0xc0,0x86,0x8e,
0xbf,0x7f};

void SelectHC573(unsigned char channel)
{
	switch(channel)
	{
		case 4:
			P2=(P2&0x1f)|0x80;
		break;
		case 5:
			P2=(P2&0x1f)|0xa0;
		break;
		case 6:
			P2=(P2&0x1f)|0xc0;
		break;
		case 7:
			P2=(P2&0x1f)|0xe0;
		break;
	}
}

void DisplayKeyNum(unsigned char value)
{
	SelectHC573(6);
	P0=0x01;
	SelectHC573(7);
	P0=value;
}

unsigned char key_num;

void ScanKeysMulti()
{
	R1=0;
	R2=R3=R4=1;
	C1=C2=C3=C4=1;
	if(C1==0)
	{
		while(C1==0);
		key_num=0;
		DisplayKeyNum(SMG_duanma[key_num]);//如果C1没有松开，定义key_num为0
	}
	else if(C2==0)
	{
		while(C2==0);
		key_num=1;
		DisplayKeyNum(SMG_duanma[key_num]);
	}
	else if(C3==0)
	{
		while(C3==0);
		key_num=2;
		DisplayKeyNum(SMG_duanma[key_num]);
	}
	else if(C4==0)
	{
		while(C4==0);
		key_num=3;
		DisplayKeyNum(SMG_duanma[key_num]);
	}

	R2=0;
	R1=R3=R4=1;
	C1=C2=C3=C4=1;
	if(C1==0)
	{
		while(C1==0);
		key_num=4;
		DisplayKeyNum(SMG_duanma[key_num]);//如果C1没有松开，定义key_num为0
	}
	else if(C2==0)
	{
		while(C2==0);
		key_num=5;
		DisplayKeyNum(SMG_duanma[key_num]);
	}
	else if(C3==0)
	{
		while(C3==0);
		key_num=6;
		DisplayKeyNum(SMG_duanma[key_num]);
	}
	else if(C4==0)
	{
		while(C4==0);
		key_num=7;
		DisplayKeyNum(SMG_duanma[key_num]);
	}

	R3=0;
	R1=R2=R4=1;
	C1=C2=C3=C4=1;
	if(C1==0)
	{
		while(C1==0);
		key_num=8;
		DisplayKeyNum(SMG_duanma[key_num]);//如果C1没有松开，定义key_num为0
	}
	else if(C2==0)
	{
		while(C2==0);
		key_num=9;
		DisplayKeyNum(SMG_duanma[key_num]);
	}
	else if(C3==0)
	{
		while(C3==0);
		key_num=10;
		DisplayKeyNum(SMG_duanma[key_num]);
	}
	else if(C4==0)
	{
		while(C4==0);
		key_num=11;
		DisplayKeyNum(SMG_duanma[key_num]);
	}

	R4=0;
	R1=R2=R3=1;
	C1=C2=C3=C4=1;
	if(C1==0)
	{
		while(C1==0);
		key_num=12;
		DisplayKeyNum(SMG_duanma[key_num]);//如果C1没有松开，定义key_num为0
	}
	else if(C2==0)
	{
		while(C2==0);
		key_num=13;
		DisplayKeyNum(SMG_duanma[key_num]);
	}
	else if(C3==0)
	{
		while(C3==0);
		key_num=14;
		DisplayKeyNum(SMG_duanma[key_num]);
	}
	else if(C4==0)
	{
		while(C4==0);
		key_num=15;
		DisplayKeyNum(SMG_duanma[key_num]);
	}
}

void main()
{
	while(1)
	{
		ScanKeysMulti();
	}
}
