STM32学习100步之第四十二步——触摸按键驱动程序

触摸按键芯片TTP223-BA6

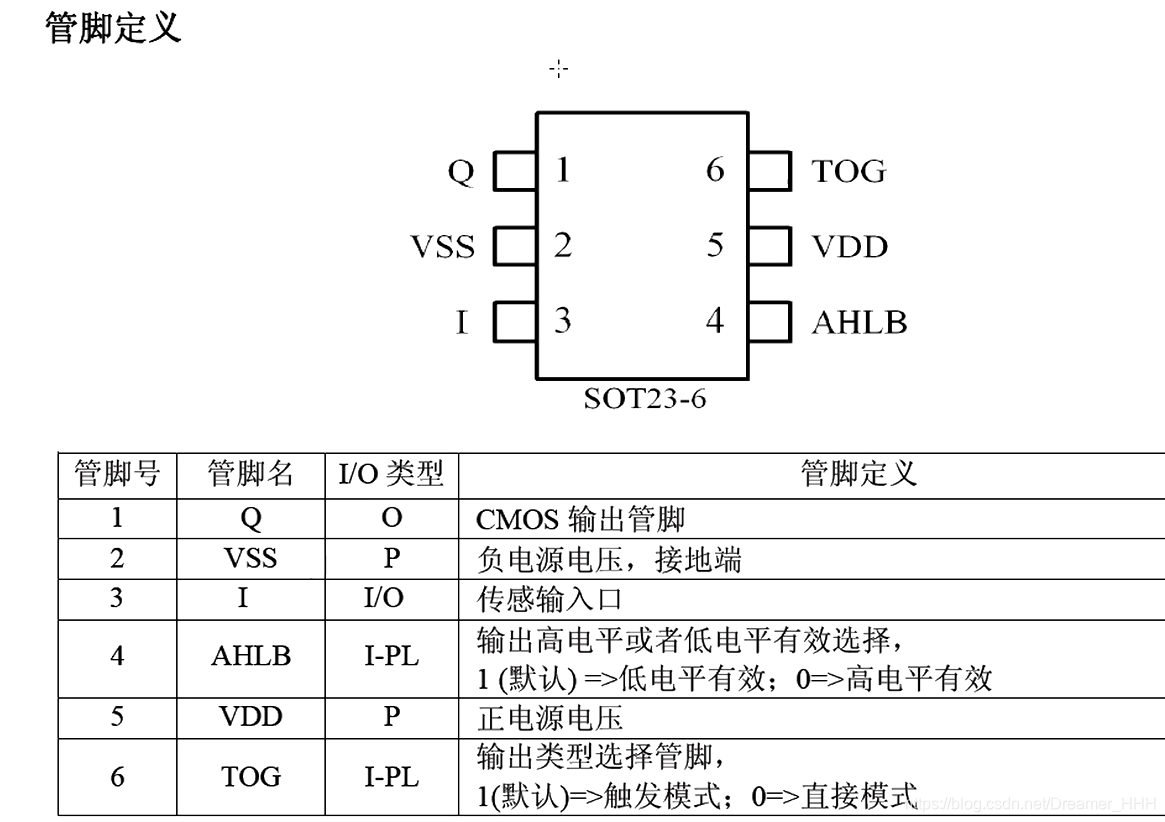

芯片介绍如下：

单触摸键检测IC
概述：TTP223是触摸键检测IC，提供1个触摸键。触摸检测IC是为了用可变面积的键取代传统的按钮键而设计的。低功耗和宽工作电压是触摸键的DC和AC特点。

触发模式：输出有锁存。直接模式：输出无锁存。

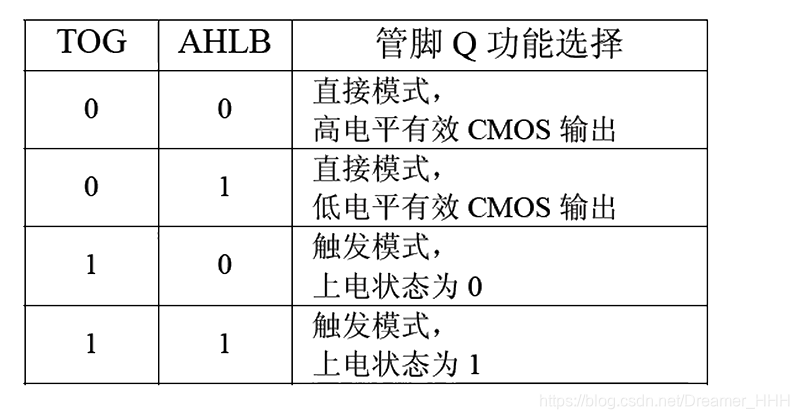

下图是选择哪种模式的组合：

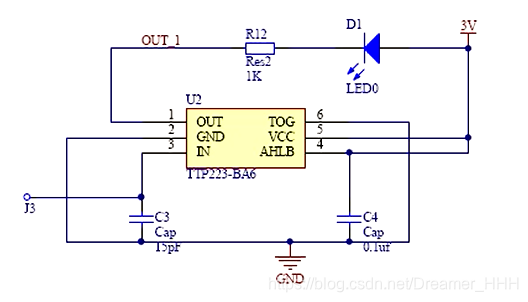

芯片的连接方法如下：


其中J3区域在画PCB板时，在板子的触摸按键区域覆铜即可，并且此线和其他线不能平行或交叉，需要注意，触摸按键的区域到IC引脚的距离应尽量短，连接到J3即可实现效果，C3电容决定触摸按键的灵敏度，一般是在0-50pf，在实际的应用当中应采用不同的电容值测试，以达到最佳效果。触摸按键的区域面积和厚度都会影响灵敏度，面积越大、厚度越薄，灵敏度越高，但是面积和厚度都应该限制在合适的范围内
图片出自洋桃电子。

按键扫描程序如下:

	while(1){
		if(!GPIO_ReadInputDataBit(TOUCH_KEYPORT,TOUCH_KEY_A)){ //读触摸按键的电平
			GPIO_WriteBit(LEDPORT,LED1,(BitAction)(1));//LED控制
		}
		if(!GPIO_ReadInputDataBit(TOUCH_KEYPORT,TOUCH_KEY_B)){ //读触摸按键的电平
			GPIO_WriteBit(LEDPORT,LED2,(BitAction)(1));//LED控制
		}
		if(!GPIO_ReadInputDataBit(TOUCH_KEYPORT,TOUCH_KEY_C)){ //读触摸按键的电平
			GPIO_WriteBit(LEDPORT,LED1|LED2,(BitAction)(0));//LED控制
		}
		if(!GPIO_ReadInputDataBit(TOUCH_KEYPORT,TOUCH_KEY_D)){ //读触摸按键的电平
			GPIO_WriteBit(LEDPORT,LED1|LED2,(BitAction)(1));//LED控制
		}
	}
