STM32学习100步之第九十六步——定时器的其他应用

定时器的3种功能

1、捕获器:测量波形的频率和宽度
2、比较器:分为模拟比较器和输出比较器
模拟比较器:比较两组输入电压的大小(STM32F103无此功能)
输出比较器:产生可调频率和可调占空比的脉冲波形
3、PWM:脉宽调制器，产生固定频率但占空比可调的脉冲波形

其中PWM功能前面已经介绍，下面介绍其他功能

普通定时

定时器可以用于独立时间计时功能，原理和嘀嗒定时器、看门狗基本相同。
定时时间到时，可等待CPU检查标志位(查寻方式)，或产生“定时器中断”
一般都是让定时器产生中断。

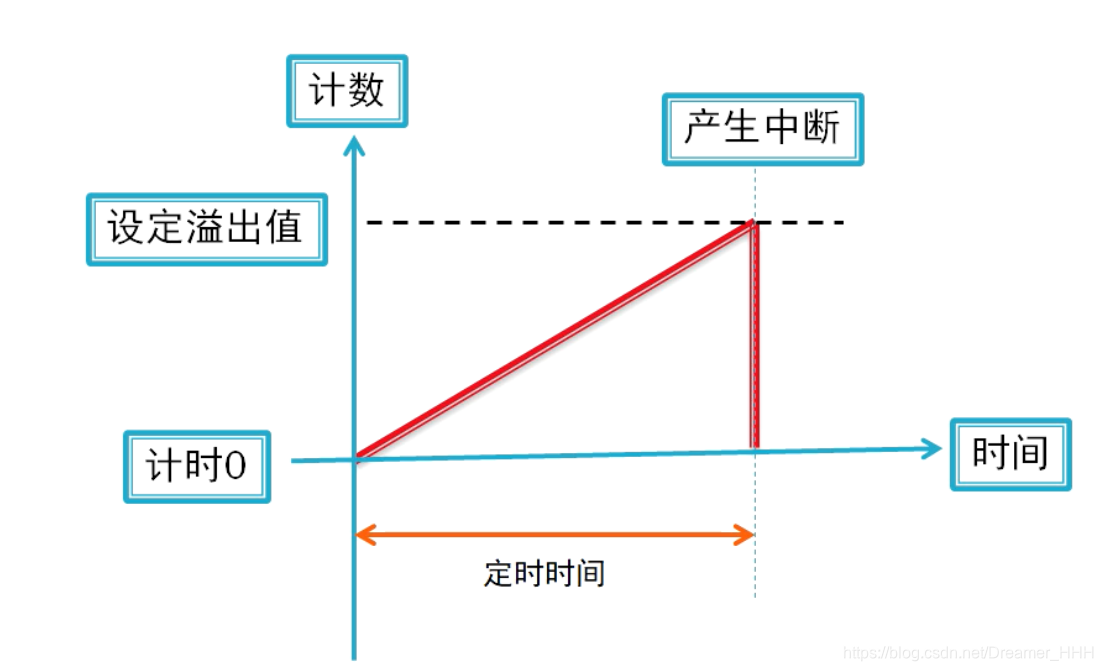

定时原理图如下（设置为向上加计数）

通过定义定时器的4个独立通道设置为输入或者输出即可完成下面介绍的功能。

捕获器

捕获什么?输入接口的电平变化 (. 上升沿或下降沿)
有什么用?可 测量脉冲的宽度，或者测量脉冲频率
工作过程! 当接口产生.上升沿或下降沿时，将当前定时器值保存。
主要捕获数字信号的方波。捕获方波对应的上升沿或者下降沿。

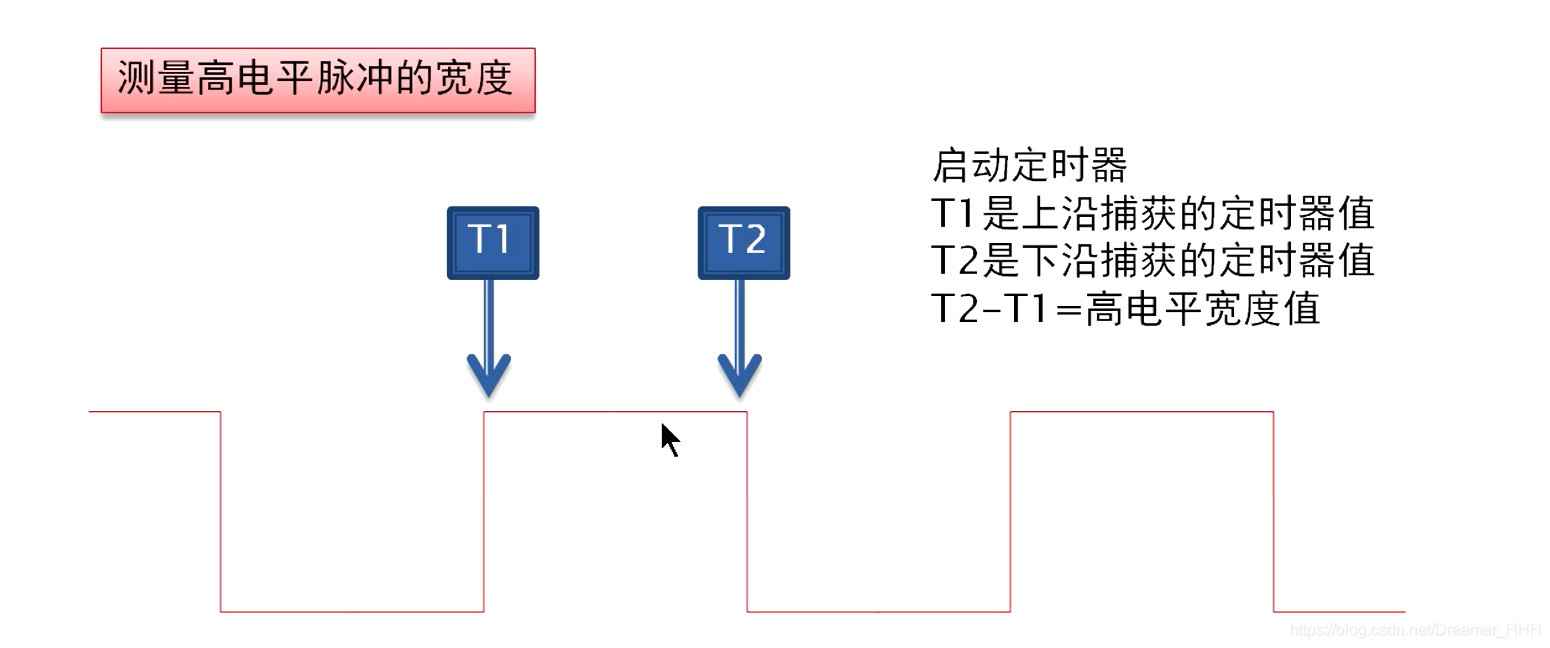

捕获高（低）电平宽度时序图

记录第一次捕获上升沿时间为T1（计数值C1），记录第二次捕获下降沿时间为T2（计数值C2），再相减计算，便得到高电平的时间宽度。
同理
记录第一次捕获下降沿时间为T1（计数值C1），记录第二次捕获上升沿时间为T2（计数值C2），再相减计算，便得到低电平的时间宽度。

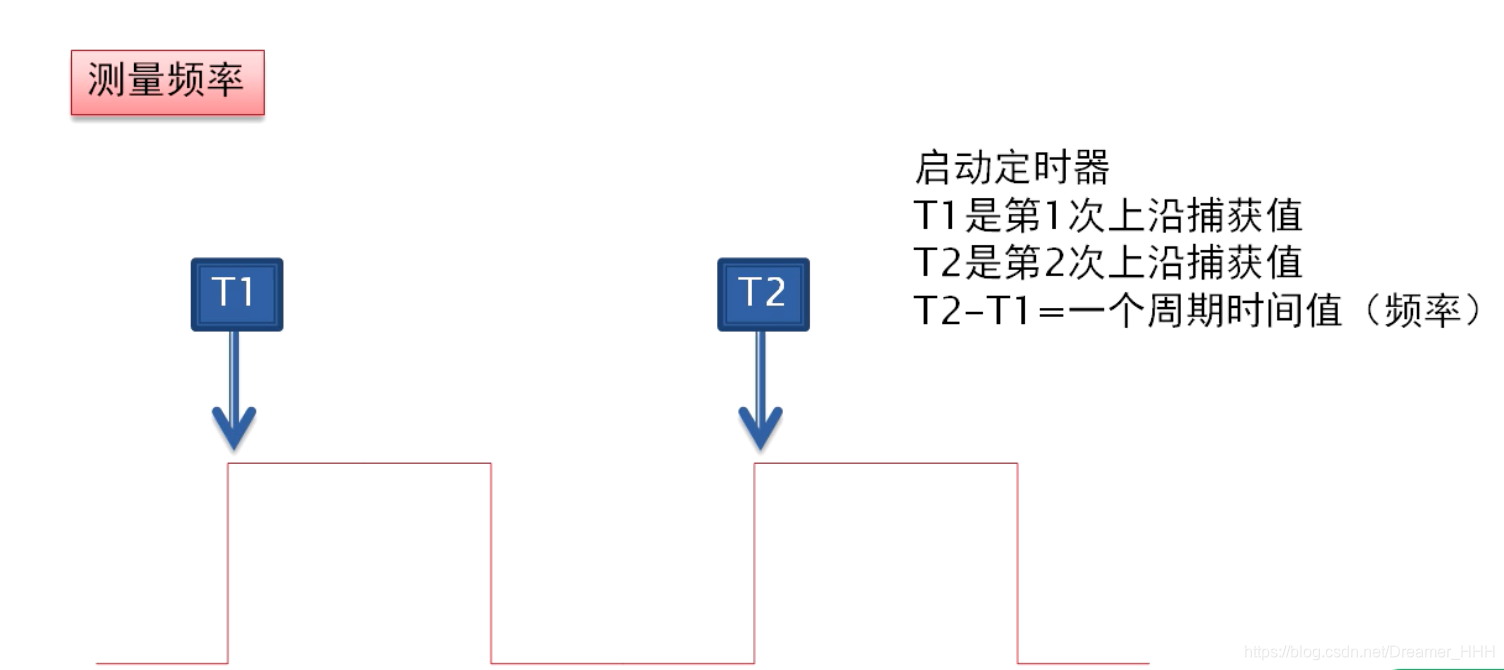

测频原理图如下：

记录第一次捕获上升沿(下降沿）时间为T1（计数值C1），记录第二次捕获上升沿（下降沿）时间为T2（计数值C2），再相减计算，便得到一个周期的宽度，即可以完成测频。

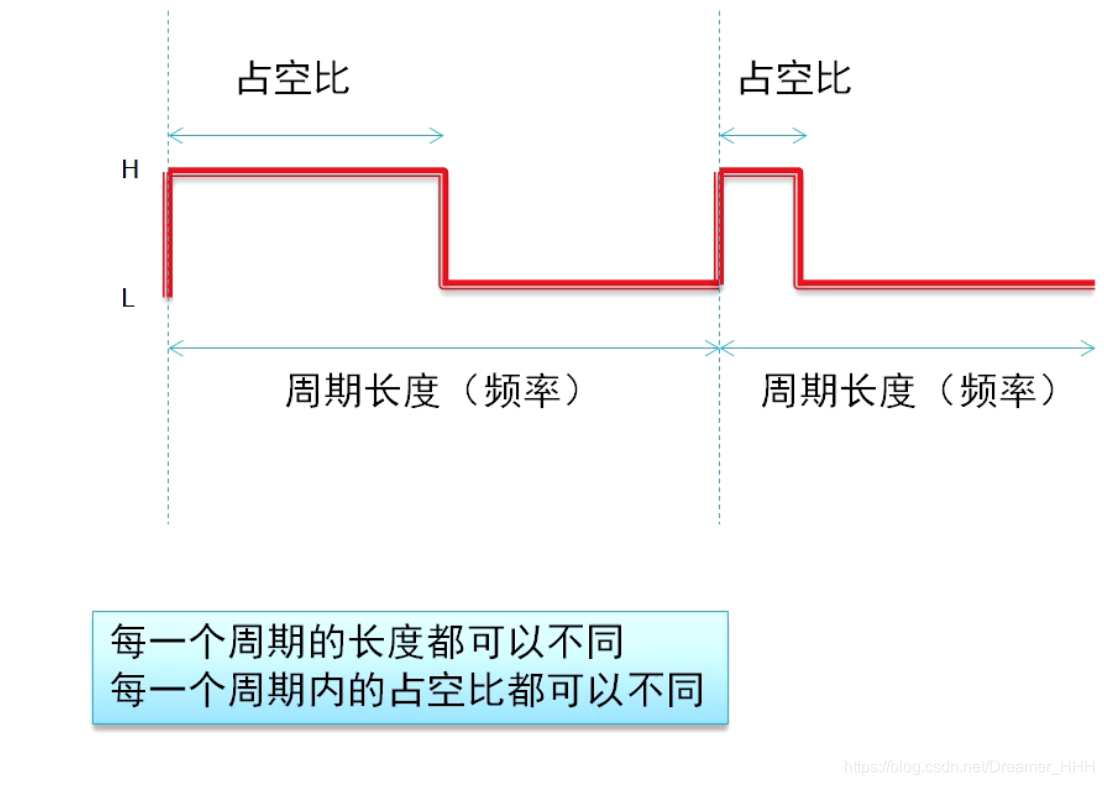

输出比较器

可输出脉冲，可调占空比和频率。
PWM只能调占空比(也是可以通过程序调频率，但不方便随时调)输出比较器可随时调占空比和频率。
输出比较器主要用于步进电机、伺服电机的控制。

下面举一个例子：

定时中断功能的使用：

和前面产出PWM波相类似，比之前简单，时钟频率默认72MHZ。

定时器时间计算公式Tout = ((重装载值+1)*(预分频系数+1))/时钟频率;

例如：1秒定时，重装载值=9999，预分频系数=7199

调用该函数即可：

	TIM3_Init(9999,7199);//定时器初始化，定时1秒（9999，7199）

具体的初始化函数如下：

void TIM3_Init(u16 arr,u16 psc){  //TIM3 初始化 arr重装载值 psc预分频系数
    TIM_TimeBaseInitTypeDef     TIM_TimeBaseInitStrue;

    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);//使能TIM3
    TIM3_NVIC_Init (); //开启TIM3中断向量

    TIM_TimeBaseInitStrue.TIM_Period=arr; //设置自动重装载值
    TIM_TimeBaseInitStrue.TIM_Prescaler=psc; //预分频系数
    TIM_TimeBaseInitStrue.TIM_CounterMode=TIM_CounterMode_Up; //计数器向上溢出
    TIM_TimeBaseInitStrue.TIM_ClockDivision=TIM_CKD_DIV1; //时钟的分频因子，起到了一点点的延时作用，一般设为TIM_CKD_DIV1
    TIM_TimeBaseInit(TIM3,&TIM_TimeBaseInitStrue); //TIM3初始化设置
    TIM_ITConfig(TIM3, TIM_IT_Update, ENABLE);//使能TIM3中断
    TIM_Cmd(TIM3,ENABLE); //使能TIM3
}

将定时器3的中断向量写入中断控制向量器的函数(因为中断向量控制器直接和单片机相连，控制着单片机的中断）如下：

void TIM3_NVIC_Init (void){ //开启TIM3中断向量
	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x3;	//设置抢占和子优先级
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x3;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVIC_InitStructure);
}

中断处理函数如下（注意函数名称不可以修改，是固定的）：

void TIM3_IRQHandler(void){ //TIM3中断处理函数
    if (TIM_GetITStatus(TIM3, TIM_IT_Update) != RESET){	//判断是否是TIM3中断
        TIM_ClearITPendingBit(TIM3, TIM_IT_Update);

        //此处写入用户自己的处理程序
		GPIO_WriteBit(LEDPORT,LED1,(BitAction)(1-GPIO_ReadOutputDataBit(LEDPORT,LED1))); //取反LED1
    }
}

刚进入中断时，需要判断中断标志位是否表示定时器的溢出，若确实为溢出，则清空标志位（为下次定时做准备），这时再if语句成立的条件下（即确定是定时器溢出产生中断），写入自己的处理程序。

所谓定时器中断在我看来，CPU和定时器独立工作，定时器计时，cpu做自己的事情，当定时器计满溢出之后，定时器被清零，产生中断信号给CPU，CPU立即放下手头的事情，然后处理中断函数中的内容，中断函数不能在主函数或者其他函数中调用，而是独立的，让CPU进入中断函数处理完成之后，再返回原来做原来的事情，当定时器再次溢出时，再产生中断，如此反复下去…

图中部分图片出自洋桃电子，仅用于学习目的。
