小学生都会搓的系统板【画PCB--＞布线 --＞制版--＞焊接--＞验板】

---

在大学嵌入式相关专业，有许多同学是更偏向软件上的设计，并不懂硬件上的实现，而当在面临就业时，经常会被一些面试官问到你硬件上的盲区，为在有限的时间里有高质量的提升，这里我以STM32F407的系统板设计为例展开详述，从画PCB到下单制版，然后拿到手焊接，烧程序验证，完整流程如下：

一、基础电路

这里我的开发环境是嘉立创EDA
在画PCB时，你首先需要知道都要画些什么东西，整个框架是啥样的，正所谓先把东西拿到手，再来分析。

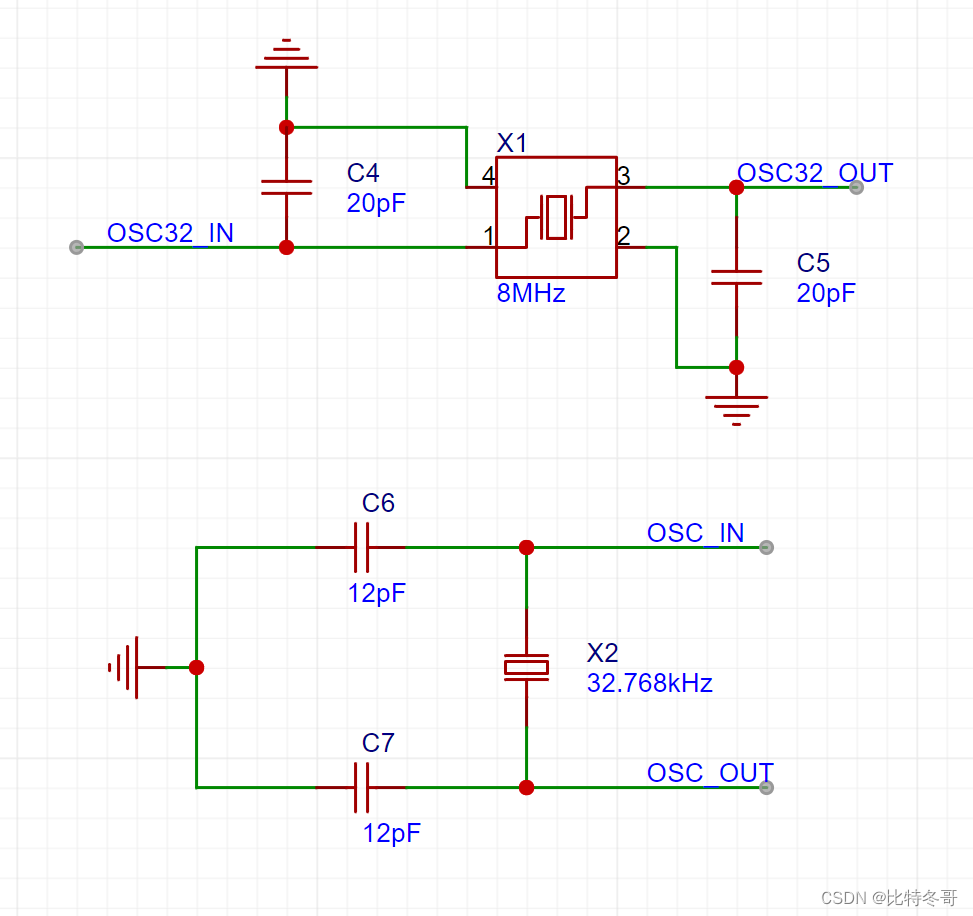

1. 晶振电路

用于提供稳定的时钟信号，驱动微控制器的运行、数据传输和外设控制。

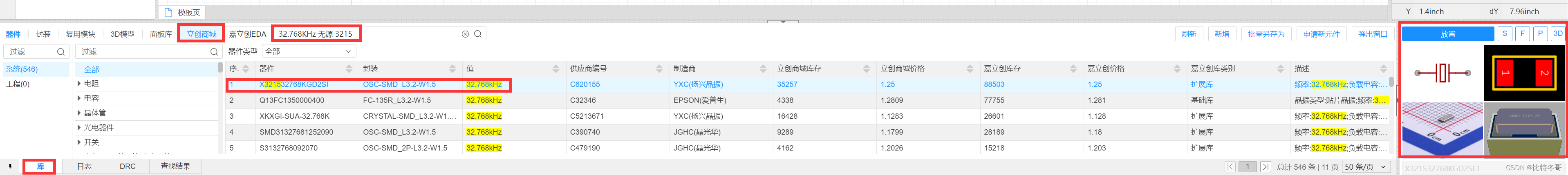

一般选择32.768khz的晶振用于提供内部时钟，8Mhz用于提供外部时钟，打开嘉立创EDA，在工程文件的左下方“库”中直接搜索你的需求即可：
其中我这里表示选用32.768KHz的无源晶振，封装是3215，表示器件大小 方便布局焊接。
在晶振电路中，通常并联两个电容，有助于提高晶振电路的稳定性、抗干扰能力

设计如下：

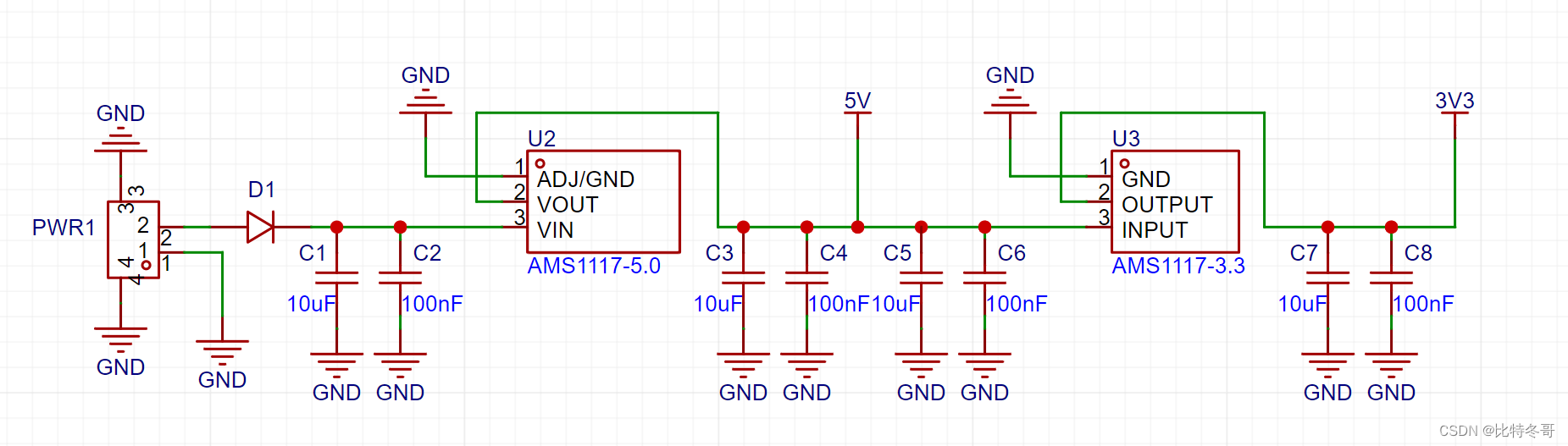

2. 稳压电路

在脱机跑的时候，需要给板子供电，而板子的对电压相对比较严谨，过高和过低都会给板子造成损害，至此这里需要用到稳压芯片，用于提供稳定可靠的电源信号，常见的稳压芯片有AMS1117-3.3、5v，在芯片两端常并联两组大小电容用于电源滤波和提供稳定输出信号。

设计如下：

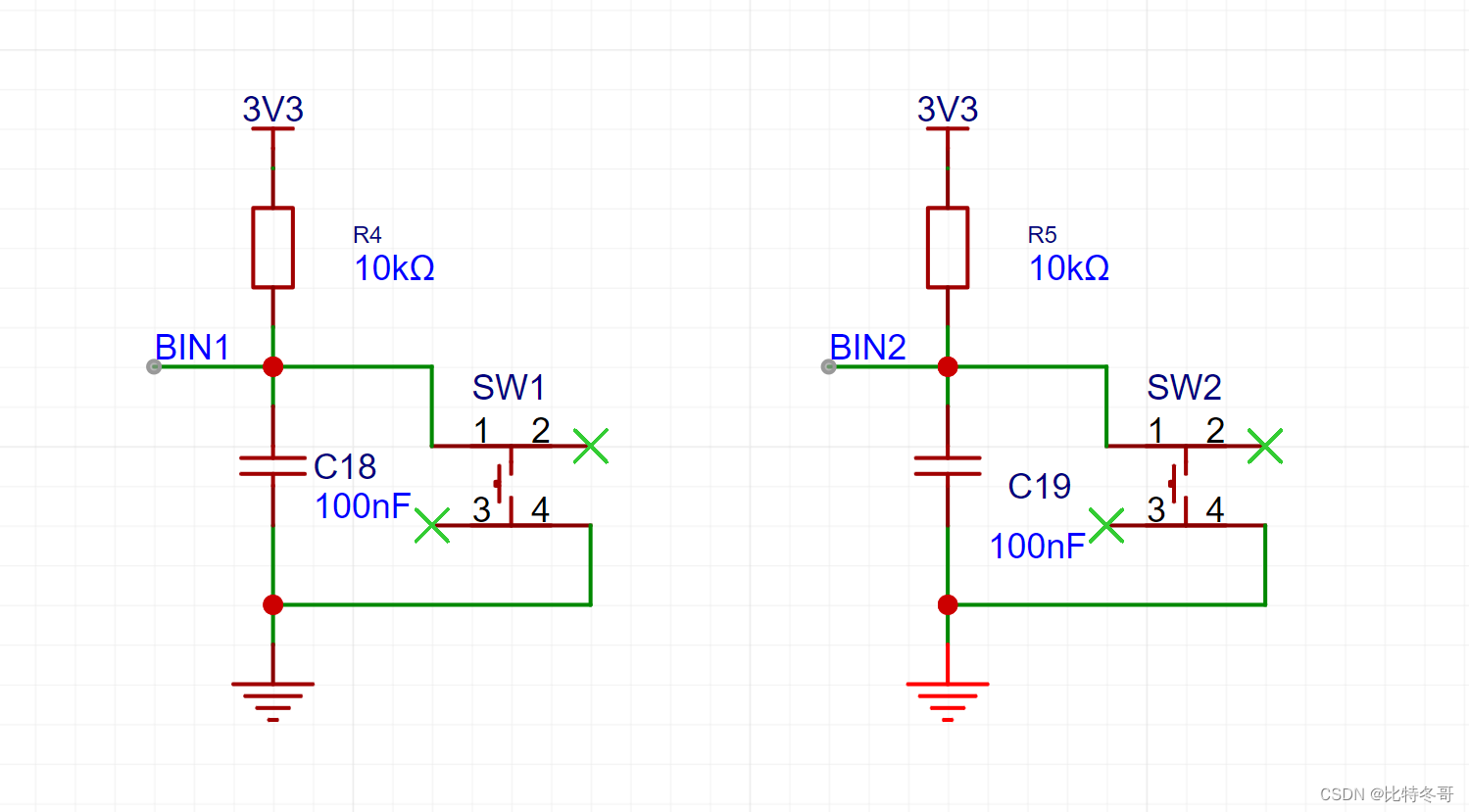

3. 复位/按键电路

复位电路是将系统恢复到可控的初始状态，按键则是可以通过设计信号的触发去实现自定义操作
复位/按键通常设计是并联一个电容再上拉一个电阻，提供稳定的按键信号，并消除抖动干扰，在空闲状态下保持高电平。

设计如下：

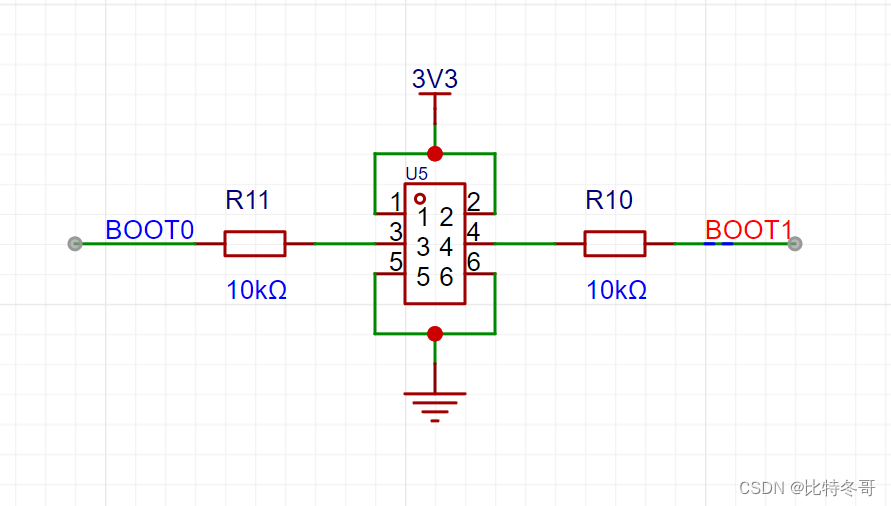

4. BOOT电路

boot电路用于启动模式选择，boot0和boot1的不同状态下表示3中不同的启动方式，如果想方便布线，可直接将boot0和boot1拉低，表示Flash启动，在实际开发下，大多也是这样，在下面示例中可通过跳线帽去更改boot状态。

我的设计如下：

5. SWD接口

用于调试和烧入程序，直接将芯片的引脚引出来即可

设计如下：

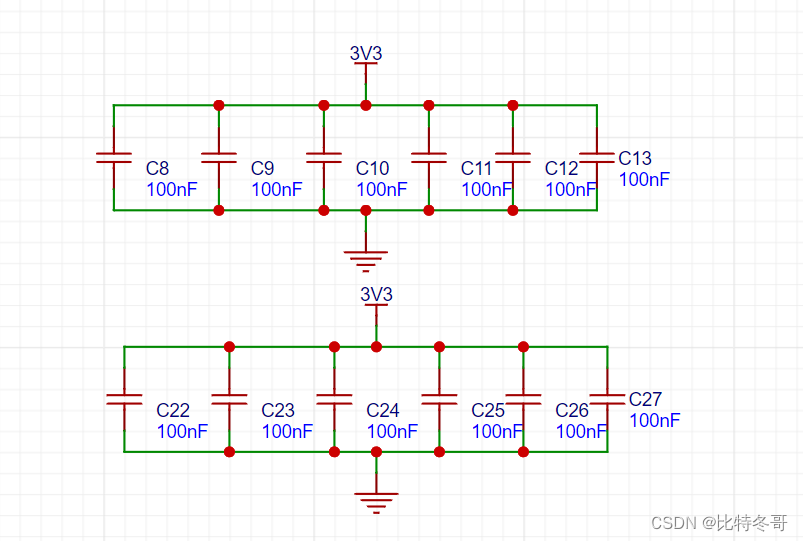

6. 滤波电容

吸收电源中的瞬态噪声、纹波和快速变化的电压波动，提供相对稳定的电源电压给后续的电路和设备。
简单来说 芯片有多少个VDD/VCC， 就选择多少个104电容用于滤波，例如我这里选用的芯片有12个VDD/VCC，也就是串联12组电容放置VCC和GND之间。

设计如下：

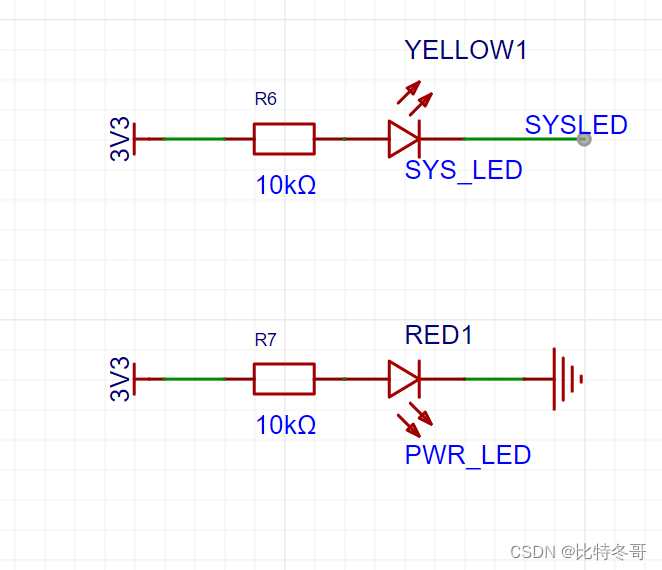

7. LED电路

这里可以用于检测电源，也可以通过检测led灯闪烁检测程序执行情况，直接串联一个电阻即可。

设计如下：

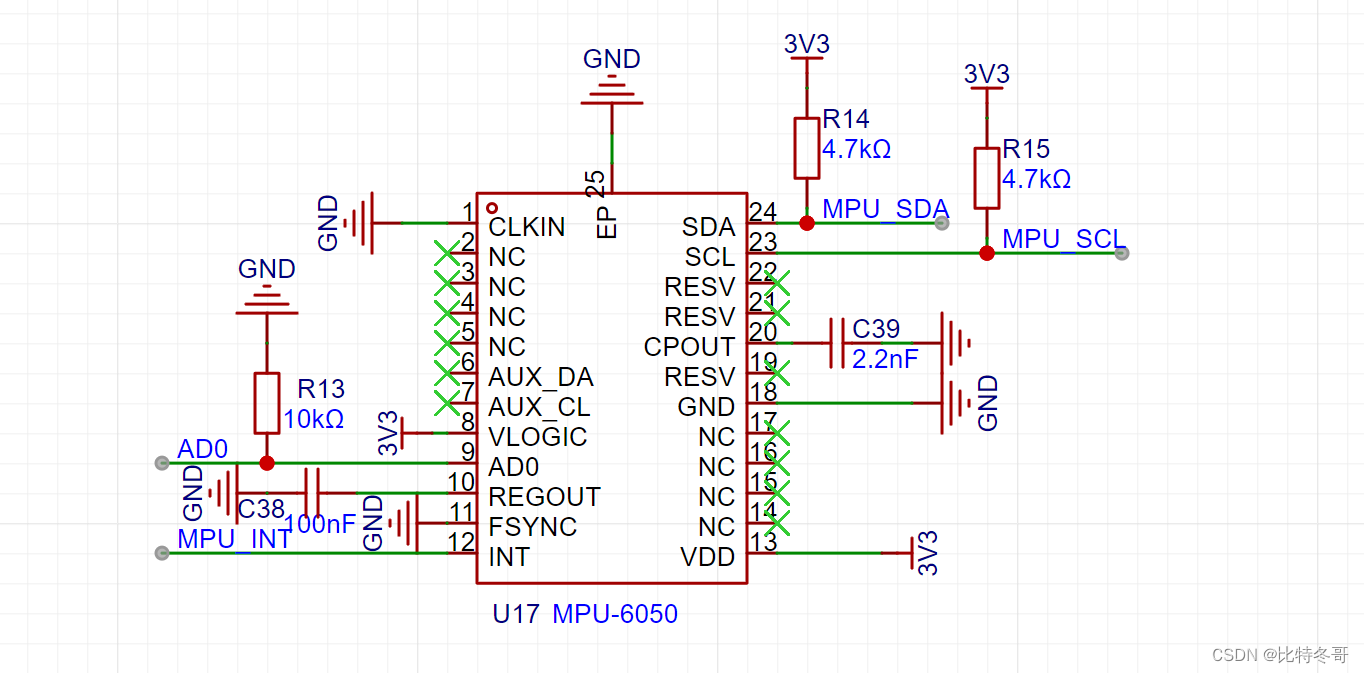

8. 陀螺仪

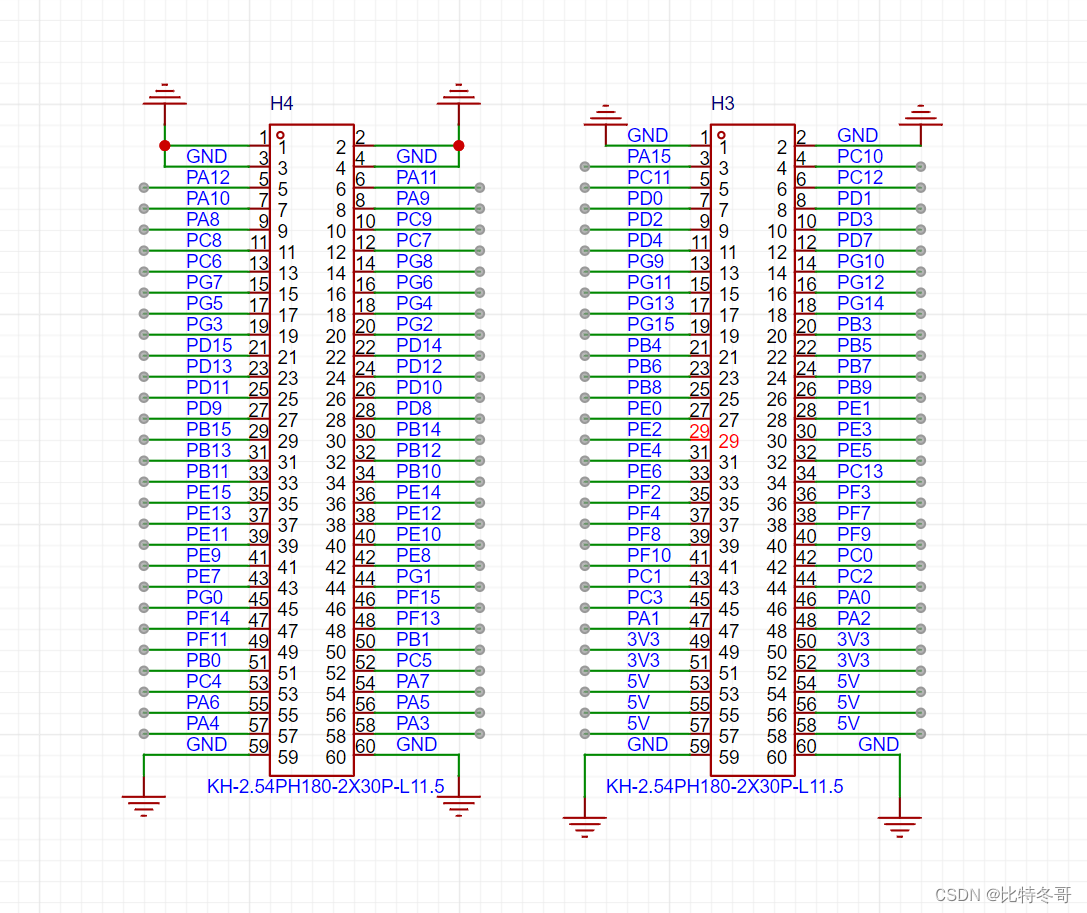

9. 拓展引脚

用于引出芯片其他闲置 后续开发的引脚

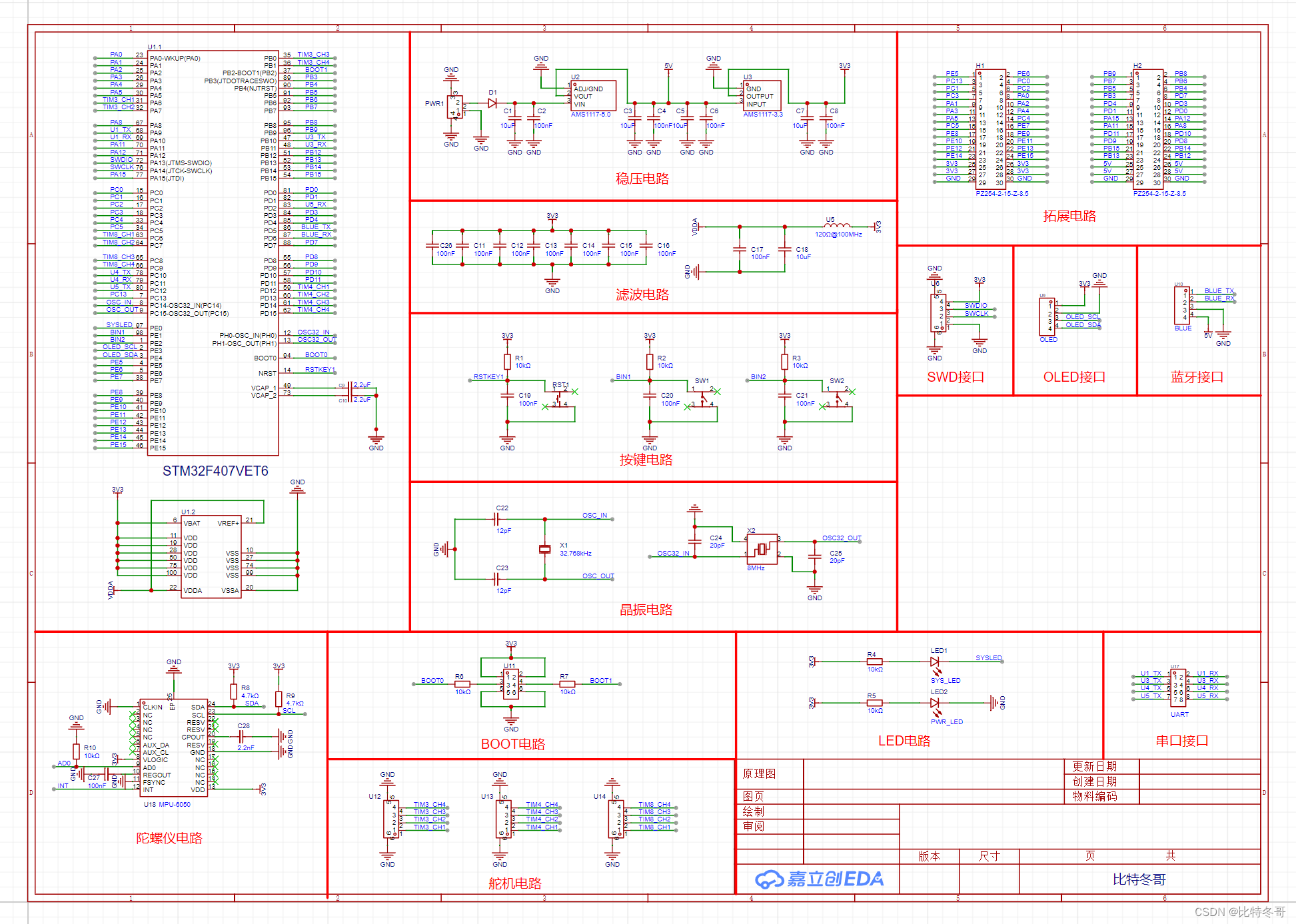

设计总览

二、布局布线

在画完PCB之后，更重要的是布局布线，这点也更是耗时，首先你需要定好布局，然后再布线，布局决定布线。

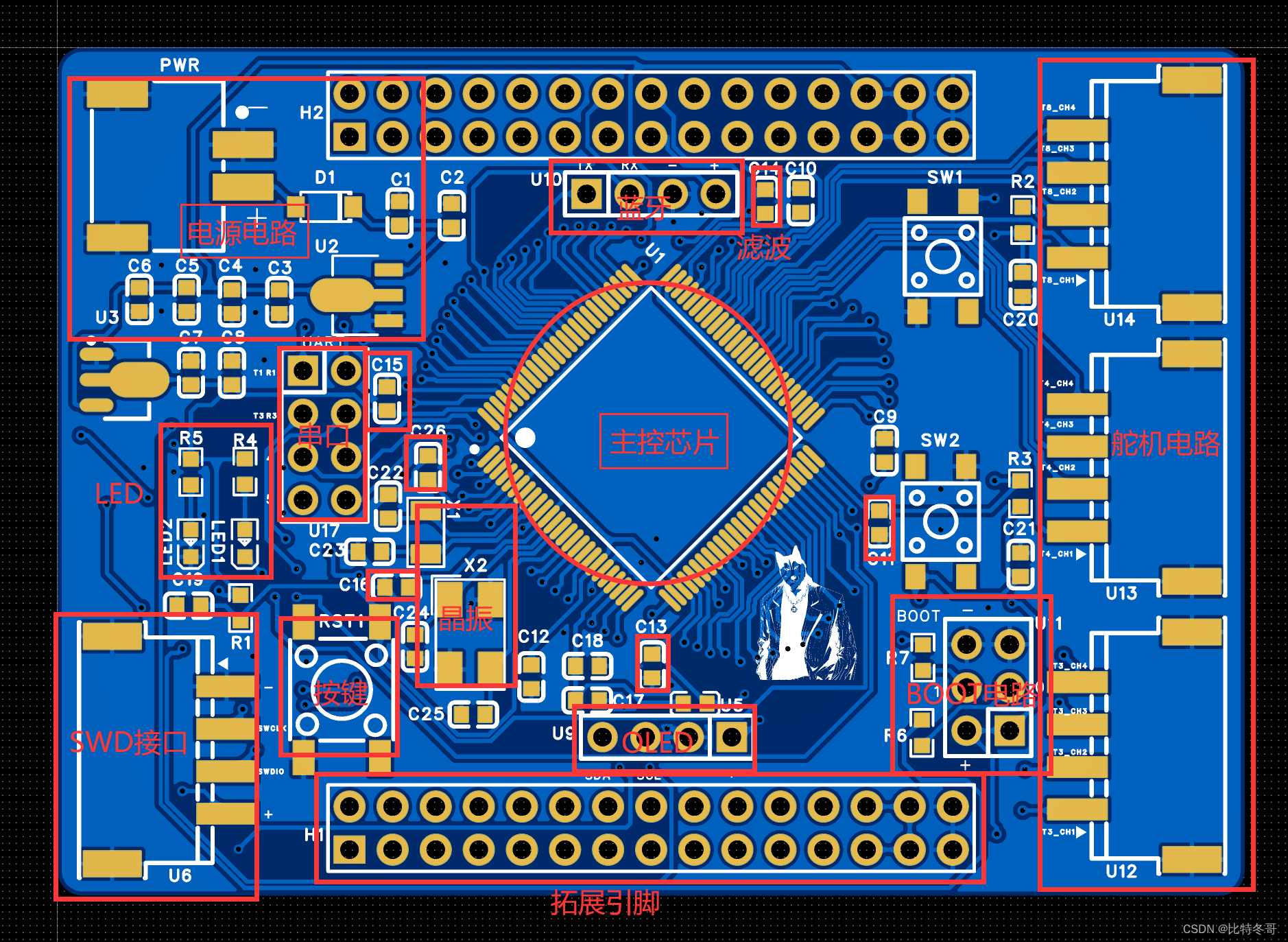

大多数情况下 我们习惯将主控芯片放置中央位置，然后滤波电容围着芯片四周，晶振也放置近处，因为放置较远有信号干扰，晶振就有可能起不来，其次是拓展引脚放置两边靠中位置，SWD放置边沿方便烧录调试，稳压电路可放置电源附近，方便测试，其他就没有什么讲究，自己随意放置即可，当然 也是在方便布线的前提下。

由于在写这边博文前 我已经画好了，由于时间问题我这里就不再重新演示了，有问题可通过下方公众号随时联系我。

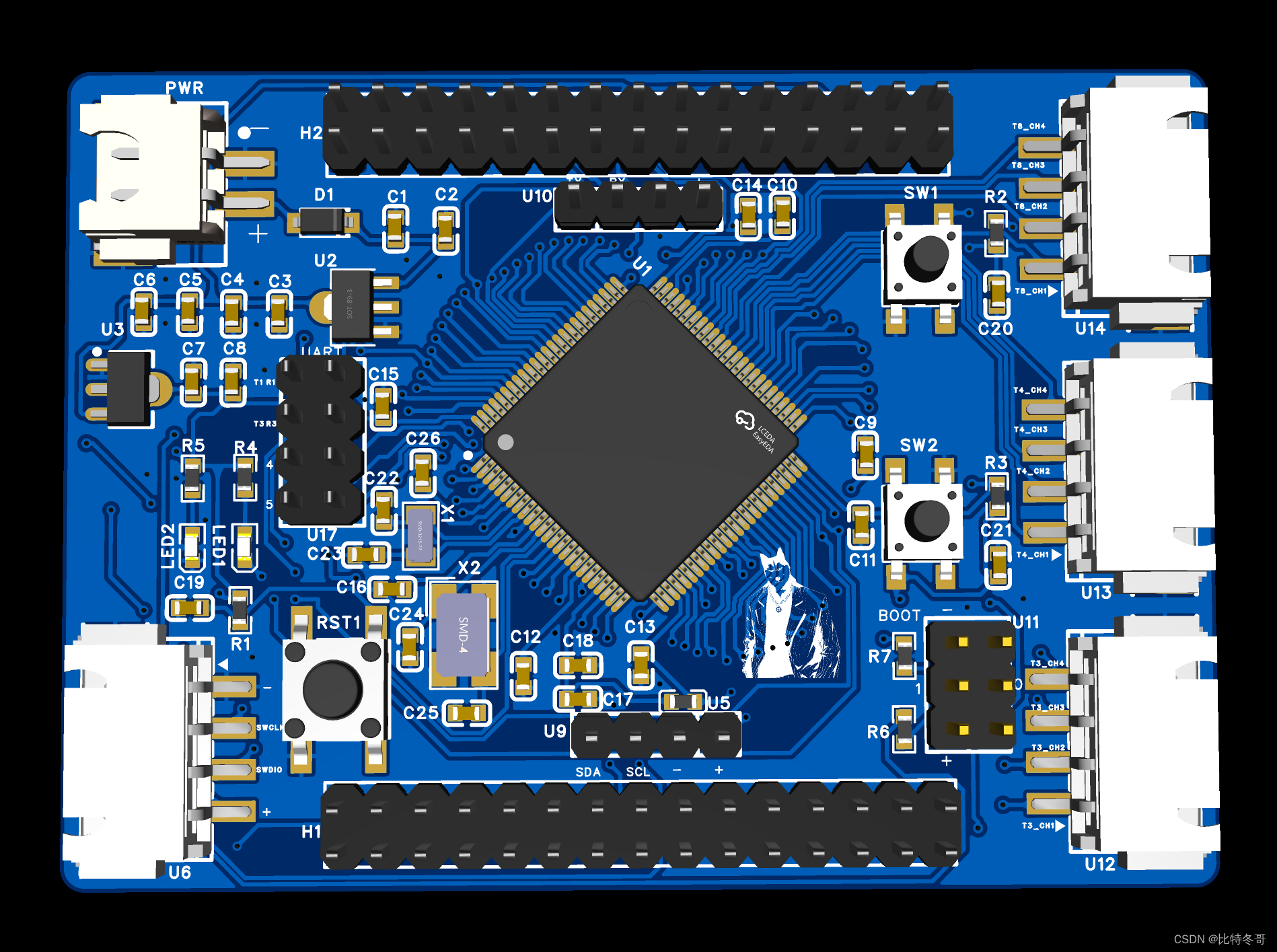

实际制版后效果如下(颜色可选)：

三、制版

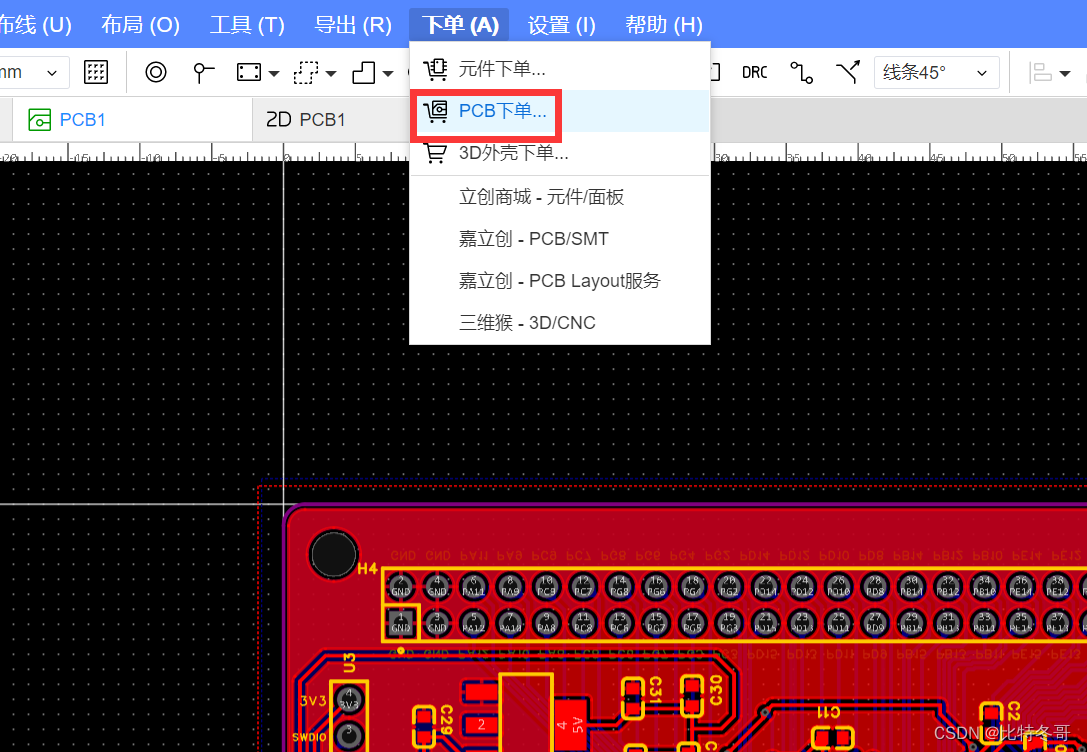

可在嘉立创EDA中直接下单，当然只要板尺寸在10*10范围每个月都可以享用两次免费打板，具体怎么领取我就不演示了，网上自查

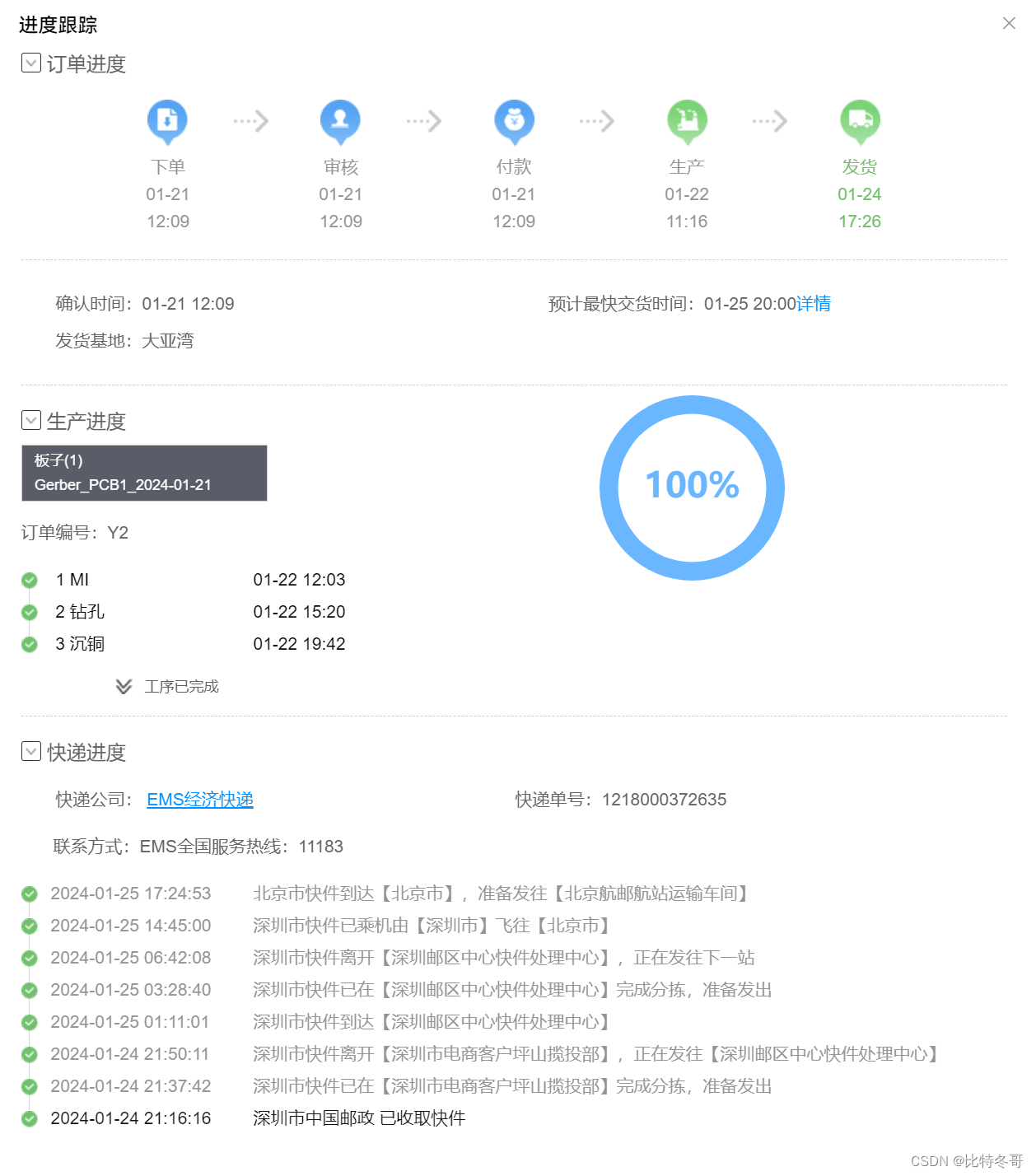

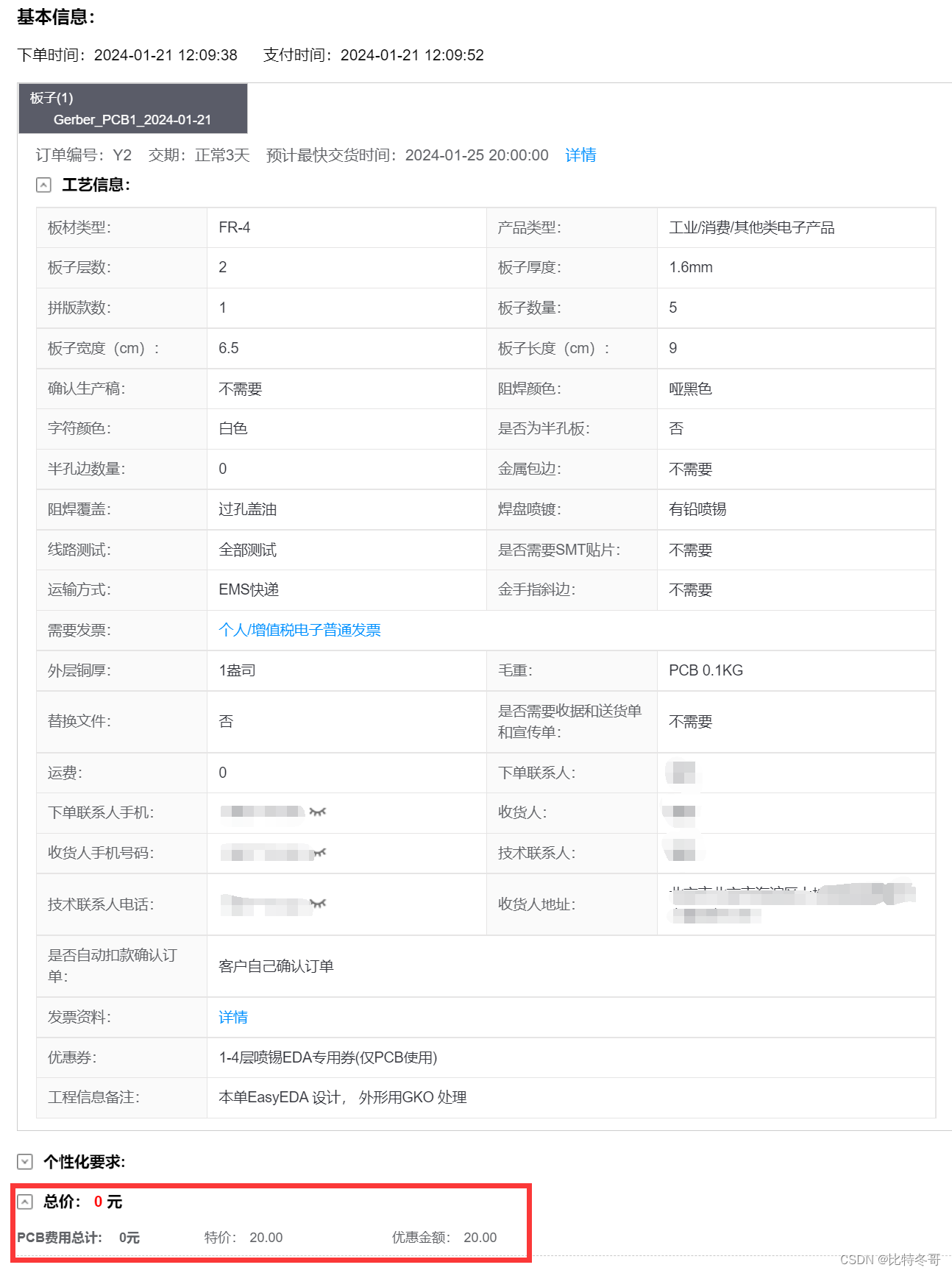

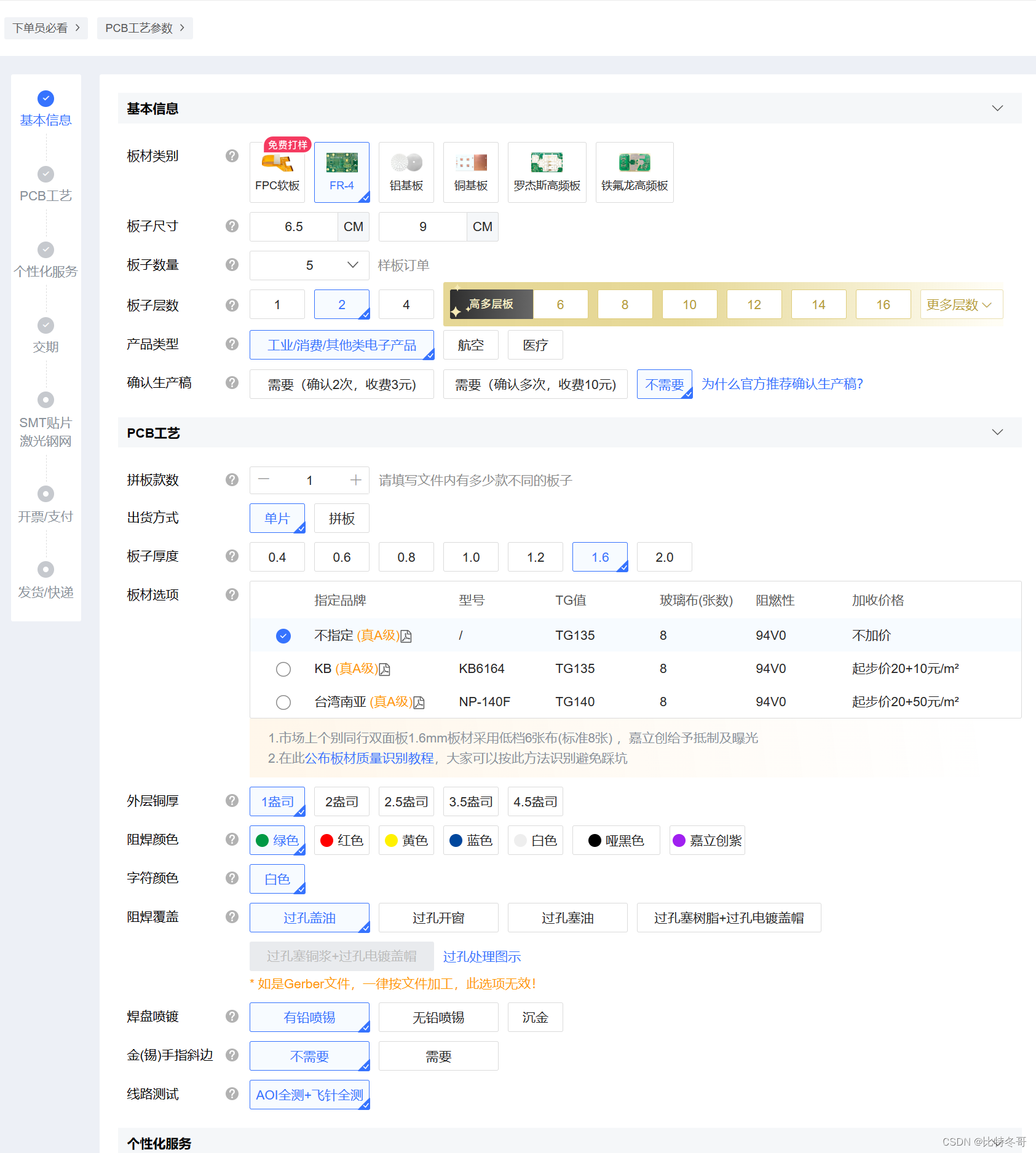

下单页面如下，选择推荐的默认免费通道即可

四、焊接

在拿到板子后，对着PCB去焊接元器件

焊好之后如下：

后面再用万用表对线路进行检测，比如导通、极性、线序等。

基本没问题之后，就可以上电啦
