45、基于51单片机智能台灯红外坐姿定时提醒人体检测光照系统设计

摘要

社会在不断进步,人类在不断追求,市场在不断变化,高科技应用含量决定着产品发展的新趋势和前景,智能化技术在电子产品领域的应用意义深远。随着电子产品的快速发展,家用电器也越来越偏向智能化,已经应用于实际中的有智能洗衣机,智能电饭锅,智能电磁炉等,而所用的智能化家用电器都用一个共同的特点,都是利用单片机作为中央控制单元。

随着电子技术的日益发展,人们生活中的照明工具也在发生着巨大的变化。从普通电灯,白炽灯,到目前比较流行的LED灯,无不反映了人类科技的发展、社会的进步。随着环境问题的恶化,能源的减少,节能绿色环保的台灯,逐步走进了人们的生活。以前的台灯用途单一,而现在的人们需要一种多功能智能化的台灯。因此利用所学知识设计一种多功能绿色环保的台灯是一种很好的方向。

本文介绍了一种基于PWM调光的智能台灯设计。把单片机技术和PWM调光技术结合起来实现台灯光强的调节。即在不改变PWM方波周期的前提下,利用单片机控制PWM的占空比,从而来改变电压的大小实现灯光亮度的调节。

当人体在台灯的范围内且环境光线较弱时,自动感应开灯,且灯的亮度随着环境光线的改变而自动调节,一旦人离开台灯范围,即红外热释传感器检测不到有人时,1分钟后自动熄灯。当人体离桌面太近时,蜂鸣器还会发出警告纠正坐姿,防止近视。本设计通过亮度的自动调节和人体检测控制台灯开关来达到绿色节能的效果。同时为了提高本设计的适用范围,还加入了防近视距离检测和手动控制模式,在手动控制模式下,台灯亮度由按键调节,这样使得该台灯在一些特殊情况下也能适用。

关键词:单片机;台灯 ;PWM;人体感应

1.1 课题背景

随着全球能源危机和气候变暖问题的日益严重,绿色节能已经成为全球普遍关注的话题,人们正通过各种途径寻找新的节能方式。照明是人类消耗能源的重要方面,在电能消耗中,发达国家照明用电占发电总量的比例是19%,我国也达到12%.随着经济发展,我国的照明用电将有大比例的提高,因此绿色节能照明的研究越来越受到重视。LED作为一种固态冷光源,是继白炽灯、荧光灯、高强度放电灯(如高压钠灯和金卤灯)之后的第四代新光源。基于白光LED的固态照明,是一种典型的绿色照明方式,与传统光源相比,具有节能、环保、寿命长、体积小、安全可靠等特点,代表着照明技术的未来,并符合当前政府提出的"建设资源节约型和环境友好型社会"的要求。可以预见不久的将来,LED必然会进入普通照明领域取代现有的照明光源。

目前,市场上采用白炽灯、卤素灯、荧光灯为光源的台灯普遍存在着低效率、高能耗、不易调光等缺点;至于寿命结束的含汞灯,一旦处理不当,将对环境造成严重危害;而且部分台灯产品功能单一,缺少亮度调节、自动调节、人体感应、防近视提醒等功能,无法适应现代家庭生活的实际需求。相反的,智能台灯在黑暗的时候自动开关灯的功能也让使用者使用起来更方便,省去黑暗摸灯的麻烦。智能型电器产品由于它们的巨大优势将渐渐进入人们的生活中。

方案选择
单片机的选择

方案一:AT89C52是美国ATMEL公司生产的低电压,高性能CMOS型8位单片机,器件采用ATMEL公司的高密度、非易失性存储技术生产,兼容标准MCS-51指令系统,片内置通用8位中央处理器(CPU)和Flash存储单元,功能强大。其片内的8K程序存储器是FLASH工艺的,这种单片机对开发设备的要求很低,开发时间也大大缩短。写入单片机内的程序还可以进行加密,这又很好地保护我们的劳动成果。再者,AT89C52目前的售价比8031还低,市场供应也很充足。AT89C52可构成真正的单片机最小应用系统,缩小系统体积,增加系统的可靠性,降低系统的成本。只要程序长度小于8K,四个I/O口全部提供给用户。可用5V电压编程,而且擦写时间仅需lOms。AT89C51芯片提供三级程序存储器加密,提供了方便灵活而可靠的硬加密手段,能完全保证程序或系统不被仿制。PO口是三态双向口,通称数据总线口,因为只有该口能直接用于对外部存储器的读/写操作。

方案二:STC89C52系列单片机的指令系统和AT89C52系列的完全兼容,但实际操作起来却存在很多问题:

(1)AT89C52不带ISP下载,要用下载器才行,STC89C52可以用你的USB转串口下载,下载软件可以到STC厂家网上去下。

(2)STC单片机执行指令的速度很快,大约是AT的3-30倍,尽管快是好事,但这样一来,你在AT上好使的程序在STC上不一定好用,最典型的例子就是那些对时序有严格要求的模块,用STC时注意得加长延时,大约是AT的10—30倍就差不多,这一点自己调试就知道了。

(3)STC单片机对工作环境的要求比较低,电压低于5伏时仍然正常工作,甚至3伏到4伏之间都还可以工作,然而这样的环境下AT肯定不行了,所以当一个系统用STC单片机好用,但用AT的单片机不工作时,直接查最小系统,看单片机的供电是否正常。

比较这两种方案,由于在学校期间学过数字电路、单片机原理、C语言程序设计,综合考虑单片机的各部分资源和作为学生能够获得的资源,经过对比此次设计要求,我选择用STC系列芯片完成。而且学校也提供了相应的硬件操作平台,实际操作起来比较方便,故STC为更合理的选择。本系统选择STC89C52单片机作为主控芯片。足够本设计运行,且价格便宜,下载程序方便。


显示器选择方案

方案一:采用12864液晶显示屏。液晶显示模块是128×64点阵的汉字图形型液晶显示模块,可显示汉字及图形,内置8192个中文汉字(16X16点阵)、128个字符(8X16点阵)及64X256点阵显示RAM(GDRAM)。可与CPU直接接口,提供两种界面来连接微处理机:8-位并行及串行两种连接方式。具有多种功能:光标显示、画面移位、睡眠模式等。

方案二:采用LCD1602液晶显示屏。LCD1602A 是一种工业字符型液晶,能够同时显示16x02 即32个字符。(16列2行)。1602只能显示字母、数字和符号能显示16*2个字符,但寄存器不止32个,有一些显示效果,如字符一个个显示、字符从左到右或从右到左显示等等,显示效果简单。

总结:在编程使用方面,两者难度差不多,原理差不多,都是写指令、写地址、写数据等等。当然12864液晶屏显示更全面、字符更多。相比于1602液晶屏、12864能更形象具体的实现显示功能。不过1602液晶屏也能实现设计的要求。网上买比较廉价,最低的六块钱左右。而12864液晶显示屏最便宜的也要四十块钱。从造价方面考虑,当然是价格低廉的优先。而LCD1602A就是最好的选择。

一、硬件方案

硬件组成:51单片机+按键+DS1302时钟+红外传感器+人体感应传感器+光敏电阻+LED照明灯+LCD 1602液晶屏

二、设计功能

1. 单片机型号:STC89C52/51、AT89C52/51、AT89S52/51 都可通用

2、有自动模式和手动模式两种(通过按键切换);

3、无论是自动模式还是手动模式,亮度都分为十档;

4、手动模式下, 通过减按键和加按键来调节台灯亮度;

5、可以通过手机连接蓝牙开关灯 调节灯的大小

6、自动模式下,先检测是否有人存在,有的话, 台灯亮度随着环境亮度改变而改变,环境越暗,台灯越亮;如果连续1分钟检测不到有人,就直接熄灭台灯,达到绿色节能的作用。

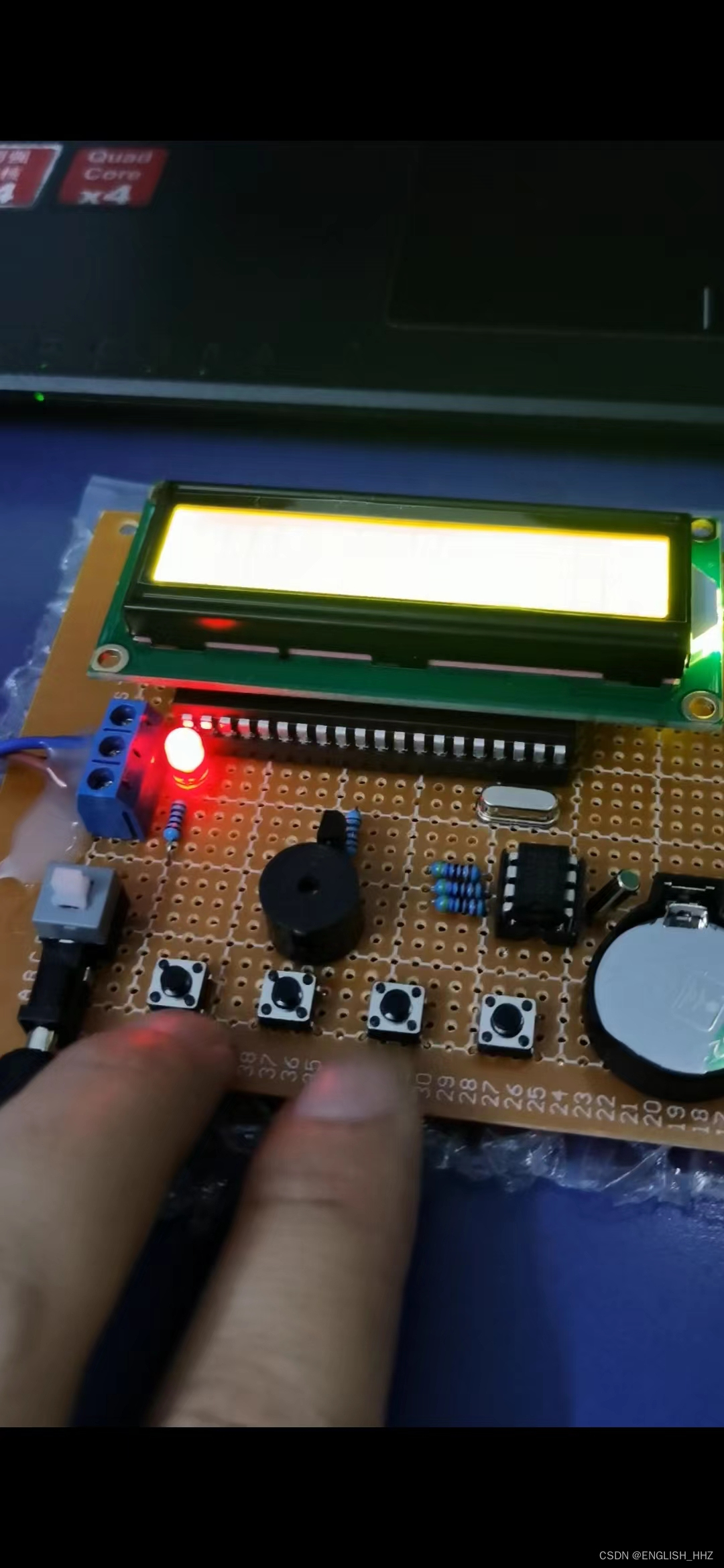

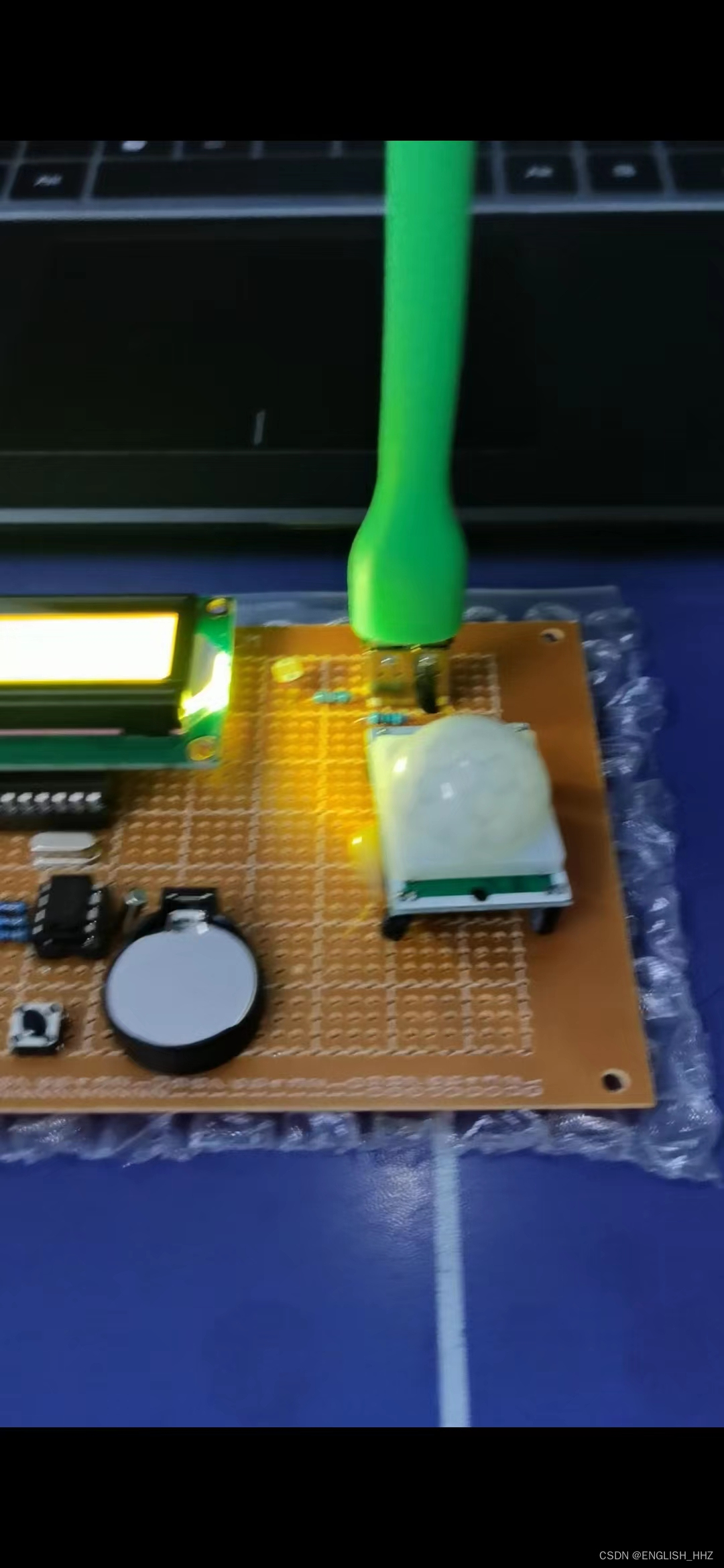

三、实物图



3.2主控模块设计

单片微型计算机是随着微型计算机的发展而产生和发展的。自从1975 年美国德克萨斯仪器公司的第一台单片微型计算机( 简称单片机)TMS-1000 问世以来,迄今为止,单片机技术已成为计算机技术的一个独特分支,单片机的应用领域也越来越广泛,特别是在工业控制中经常遇到对某些物理量进行定时采样与控制的问题,在仪器仪表智能化中也扮演着极其重要的角色。

如果将8位单片机的推出作为起点,那么单片机的发展历史大致可以分为以下几个阶段:

第一阶段(1976—1978):单片机的探索阶段。以Intel公司的MCS-48为代表。MCS-48的推出是在工控领域的探索,参与这一探索的公司还有Motorola、Zilog等。都取得了满意的效果。这就是SCM的诞生年代,“单片机”一词即由此而来。

第二阶段(1978—1982):单片机的完善阶段。Intel公司在MCS-48基础上推出了完善的、典型的单片机系列MCS-51。它在以下几个方面奠定了典型的通用总线型单片机体系结构。

(1)完善的外部总线。MCS-51设置了经典的8位单片机的总线结构,包括8位数据总线、16位地址总线、控制总线及具有多机通信功能的串行通信接口。

(2)CPU外围功能单元的集中管理模式。

(3)体现工控特性的地址空间及位操作方式。

(4)指令系统趋于丰富和完善,并且增加了许多突出控制功能的指令。

第三阶段(1982—1990):8位单片机的巩固发展及16位单片机的推出阶段,也是单片机向微控制器发展的阶段。Intel公司推出的MCS-96系列单片机,将一些用于测控系统的模数转换器、程序运行监视器、脉宽调制器等纳入片中,体现了单片机的微控制器特征。

第四阶段(1990—):微控制器的全面发展阶段。随着单片机在各个领域全面、深入地发展和应用,出现了高速、大寻址范围、强运算能力的8位/16位/32位通用型单片机,以及小型廉价的专用型单片机。

单片机是在集成电路芯片上集成了各种元件的微型计算机,这些元件包括中央处理器CPU、数据存储器RAM、程序存储器ROM、定时/计数器、中断系统、时钟部件的集成和I/O接口电路。由于单片机具有体积小、价格低、可靠性高、开发应用方便等特点,因此在现代电子技术和工业领域应用较为广泛,在智能仪表中单片机是应用最多、最活跃的领域之一。在控制领域中,现如今人们更注意计算机的底成本、小体积、运行的可靠性和控制的灵活性。在各类仪器、仪表中引入单片机,使仪器仪表智能化,提高测试的自动化程度和精度,提高计算机的运算速度,简化仪器仪表的硬件结构,提高其性能价格比。

单片机引脚介绍

单片机主要特点:

(1)有优异的性能价格比。

(2)集成度高、体积小、有很高的可靠性。单片机把各功能部件集成在一块芯片上,内部采用总线结构,减少了各芯片之间的连线,大大提高了单片机的可靠性和抗干扰能力。另外,其体积小,对于强磁场环境易于采取屏蔽措施,适合在恶劣环境下工作。

(3)控制功能强。为了满足工业控制的要求,一般单片机的指令系统中均有极丰富的转移指令、I/O口的逻辑操作以及位处理功能。单片机的逻辑控制功能及运行速度均高于同一档次的微机。

(4)低功耗、低电压,便于生产便携式产品。

(5)外部总线增加了I2C(Inter-Integrated Circuit)及SPI(Serial Peripheral Interface)等串行总线方式,进一步缩小了体积,简化了结构。

(6)单片机的系统扩展和系统配置较典型、规范,容易构成各种规模的应用系统。

优异的性能价格比。

1)集成度高、体积小、有很高的可靠性。

单片机把各功能部件集成在一块芯片上,内部采用总线结构,减少了各芯片之间的连线,大大提高了单片机的可靠性与抗干扰能力。另外,其体积小,对于强磁场环境易于采取屏蔽措施,适合于在恶劣环境下工作。

此外,程序多采取固化形式也可以提高可靠性。

2)控制功能强。

为了满足工业控制要求,一般单片机的指令系统中均有极丰富的转移指令、I/O口的逻辑操作以及位处理功能。单片机的逻辑控制功能及运行速度均高于同一档次的微机。

单片机的系统扩展、系统配置较典型、规范,容易构成各种规模的应用系统。

   VCC:STC89C52电源正端输入,接+5V。

GND:电源地端。

XTAL1:  单芯片系统时钟的反相放大器输入端。

XTAL2: 系统时钟的反相放大器输出端,一般在设计上只要在 XTAL1 和 XTAL2 上接上一只石英振荡晶体系统就可以动作了,此外可以在两引脚与地之间加入一 20PF 的小电容,可以使系统更稳定,避免噪声干扰而死机。

RESET:STC89C52的重置引脚,高电平动作,当要对晶片重置时,只要对此引脚电平提升至高电平并保持两个机器周期以上的时间,AT89S51便能完成系统重置的各项动作,使得内部特殊功能寄存器之内容均被设成已知状态,并且至地址0000H处开始读入程序代码而执行程序。

EA/Vpp:"EA"为英文"External Access"的缩写,表示存取外部程序代码之意,低电平动作,也就是说当此引脚接低电平后,系统会取用外部的程序代码(存于外部EPROM中)来执行程序。因此在8031及8032中,EA引脚必须接低电平,因为其内部无程序存储器空间。如果是使用 8751 内部程序空间时,此引脚要接成高电平。此外,在将程序代码烧录至8751内部EPROM时,可以利用此引脚来输入21V的烧录高压(Vpp)。

ALE/PROG:ALE是英文"Address Latch Enable"的缩写,表示地址锁存器启用信号。STC89C52可以利用这支引脚来触发外部的8位锁存器(如74LS373),将端口0的地址总线(A0~A7)锁进锁存器中,因为STC89C52是以多工的方式送出地址及数据。平时在程序执行时ALE引脚的输出频率约是系统工作频率的1/6,因此可以用来驱动其他周边晶片的时基输入。此外在烧录8751程序代码时,此引脚会被当成程序规划的特殊功能来使用。

PSEN:此为"Program Store Enable"的缩写,其意为程序储存启用,当8051被设成为读取外部程序代码工作模式时(EA=0),会送出此信号以便取得程序代码,通常这支脚是接到EPROM的OE脚。STC89C52可以利用PSEN及RD引脚分别启用存在外部的RAM与EPROM,使得数据存储器与程序存储器可以合并在一起而共用64K的定址范围。

PORT0(P0.0~P0.7):端口0是一个8位宽的开路汲极(Open Drain)双向输出入端口,共有8个位,P0.0表示位0,P0.1表示位1,依此类推。其他三个I/O端口(P1、P2、P3)则不具有此电路组态,而是内部有一提升电路,P0在当做I/O用时可以推动8个LS的TTL负载。

PORT2(P2.0~P2.7):端口2是具有内部提升电路的双向I/O端口,每一个引脚可以推动4个LS的TTL负载,若将端口2的输出设为高电平时,此端口便能当成输入端口来使用。P2除了当做一般I/O端口使用外,若是在STC89C52扩充外接程序存储器或数据存储器时,也提供地址总线的高字节A8~A15,这个时候P2便不能当做I/O来使用了。

PORT1(P1.0~P1.7):端口1也是具有内部提升电路的双向I/O端口,其输出缓冲器可以推动4个LS TTL负载,同样地若将端口1的输出设为高电平,便是由此端口来输入数据。如果是使用8052或是8032的话,P1.0又当做定时器2的外部脉冲输入脚,而P1.1可以有T2EX功能,可以做外部中断输入的触发脚位。

PORT3(P3.0~P3.7):端口3也具有内部提升电路的双向I/O端口,其输出缓冲器可以推动4个TTL负载,同时还多工具有其他的额外特殊功能,包括串行通信、外部中断控制、计时计数控制及外部数据存储器内容的读取或写入控制等功能。

其引脚分配如下:

P3.0:RXD,串行通信输入。

P3.1:TXD,串行通信输出。

P3.2:INT0,外部中断0输入。

P3.3:INT1,外部中断1输入。

P3.4:T0,计时计数器0输入。

P3.5:T1,计时计数器1输入。

P3.6:WR:外部数据存储器的写入信号。

P3.7:RD,外部数据存储器的读取信号。

RST:复位输入。当振荡器复位器件时,要保持RST脚两个机器周期的高电平时间。

ALE/PROG:当访问外部存储器时,地址锁存允许的输出电平用于锁存地址的地位字节。在FLASH编程期间,此引脚用于输入编程脉冲。在平时,ALE端以不变的频率周期输出正脉冲信号,此频率为振荡器频率的1/6。因此它可用作对外部输出的脉冲或用于定时目的。然而要注意的是:每当用作外部数据存储器时,将跳过一个ALE脉冲。如想禁止ALE的输出可在SFR8EH地址上置0。此时, ALE只有在执行MOVX,MOVC指令是ALE才起作用。另外,该引脚被略微拉高。如果微处理器在外部执行状态ALE禁止,置位无效。

PSEN:外部程序存储器的选通信号。在由外部程序存储器取指期间,每个机器周期两次/PSEN有效。但在访问外部数据存储器时,这两次有效的/PSEN信号将不出现。

EA/VPP:当/EA保持低电平时,则在此期间外部程序存储器(0000H-FFFFH),不管是否有内部程序存储器。注意加密方式1时,/EA将内部锁定为RESET;当/EA端保持高电平时,此间内部程序存储器。

单片机最小系统

单片机芯片内还有一项主要内容就是并行I/O口。STC89C51共有4个8位的并行I/O口,分别记作P0、P1、P2、P3。每个口都包含一个锁存器、一个输出驱动器和输入缓冲器。实际上,它们已被归入专用寄存器之列,并且具有字节寻址和位寻址功能。在访问片外扩展存储器时,低8位地址和数据由P0口分时传送,高8位地址由P2口传送。在无片外扩展存储器的系统中,这4个口的每一位均可作为双向的I/O端口使用。

单片机的4个I/O口都是8位双向口,这些口在结构和特性上是基本相同的,但又各具特点。

STC89C51单片机的时钟信号通常有两种方式产生:一是内部时钟方式,二是外部时钟方式。在单片机内部有一振荡电路,只要在单片机的XTAL1和XTAL2引脚外接石英晶体(简称晶振),就构成了自激振荡器并在单片机内部产生时钟脉冲信号。图中电容C1和C2的作用是稳定频率和快速起振,电容值在5-30pF,典型值为30pF。晶振CYS的振荡频率范围在1.2-12MHz间选择,典型值为12MHz和11.0592MHz。

当在STC89C51单片机的RST引脚引入高电平并保持2个机器周期时,单片机内部就执行复位操作(若该引脚持续保持高电平,单片机就处于循环复位状态)。

复位电路通常采用上电自动复位和按钮复位两种方式。最简单的上电自动复位电路中上电自动复位是通过外部复位电路的电容充电来实现的。只要Vcc的上升时间不超过1ms,就可以实现自动上电复位。时钟频率用6MHZ时C取22uF,R取1KΩ。除了上电复位外,有时还需要按键手动复位。本设计就是用的按键手动复位。按键手动复位有电平方式和脉冲方式两种。其中电平复位是通过RST端经过电阻与电源Vcc接通而实现的。

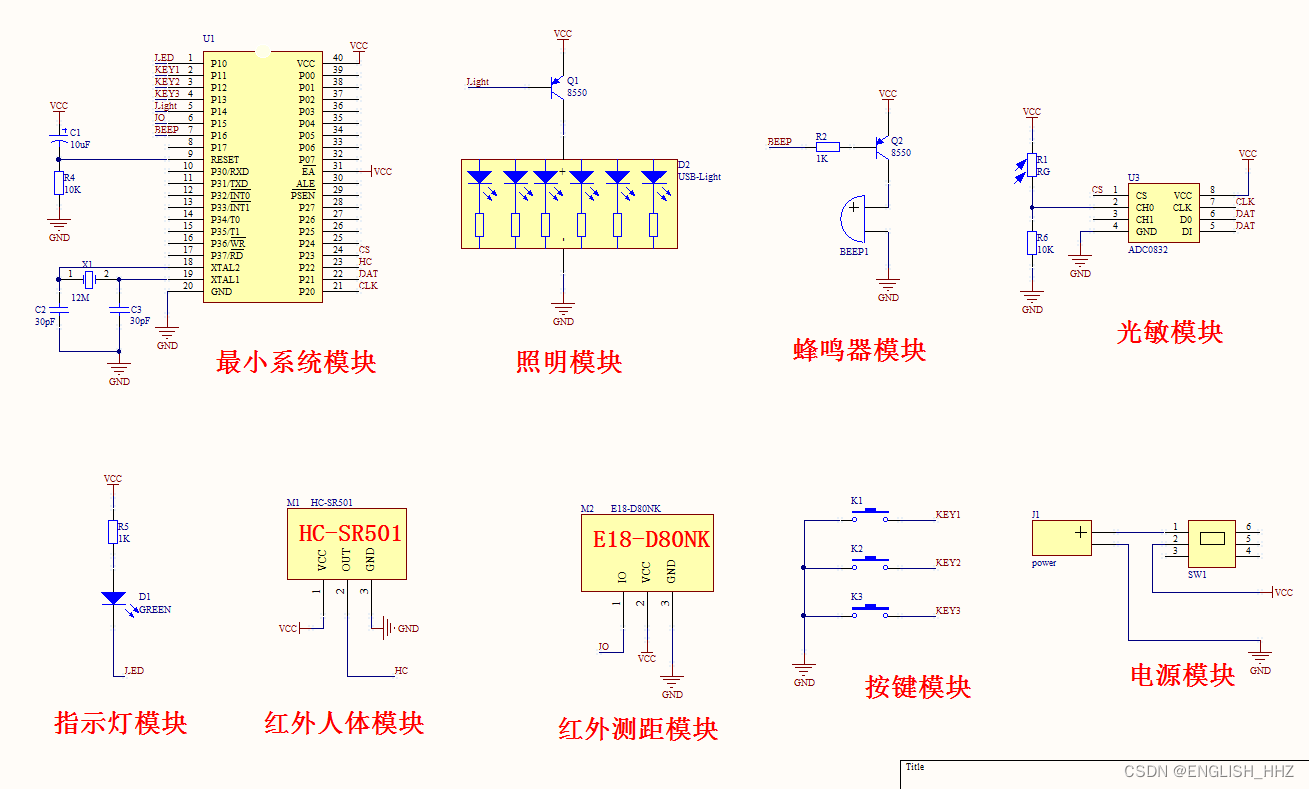

四、原理图

在本设计做的过程中,硬件和软件方面都遇到了许多问题,但是相比于软件,在硬件方面还是比较快解决的方面,因为硬件是比较容易检查出来错误的,软件比较晦涩难懂,还是有一定难度。
在硬件调试问题上,首先焊接好了元器件实物板后,先用万用表测量这个工业板子的电源方面,电源方面是最重要的问题,应该是特别需要检查的地方,以防止电源的短路和正负极的错误。然后在仔细检查电路的连接是否有问题,或者有没有虚焊或者没有焊接到的地方,然后核对一下元器件的安装是否有问题,安装上去是否符合规定,由于已经是大学四年都是做过了很多实训过来了,对于这些还是游刃有余的,但是在上机调试后还是发现了很多的问题。




五、PCB图

在本设计做的过程中,硬件和软件方面都遇到了许多问题,但是相比于软件,在硬件方面还是比较快解决的方面,因为硬件是比较容易检查出来错误的,软件比较晦涩难懂,还是有一定难度。
在硬件调试问题上,首先焊接好了元器件实物板后,先用万用表测量这个工业板子的电源方面,电源方面是最重要的问题,应该是特别需要检查的地方,以防止电源的短路和正负极的错误。然后在仔细检查电路的连接是否有问题,或者有没有虚焊或者没有焊接到的地方,然后核对一下元器件的安装是否有问题,安装上去是否符合规定,由于已经是大学四年都是做过了很多实训过来了,对于这些还是游刃有余的,但是在上机调试后还是发现了很多的问题。

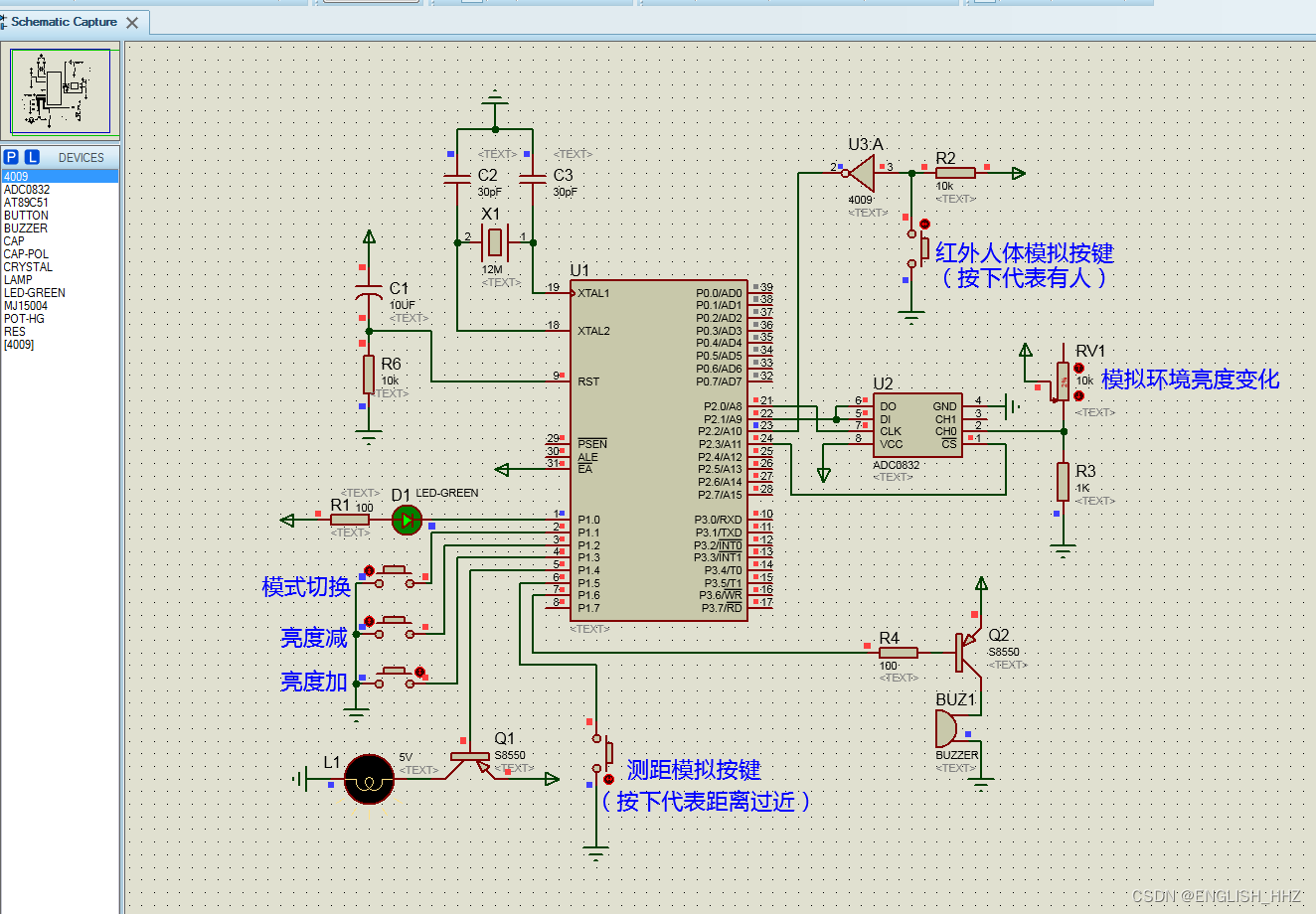

 六、Proteus仿真

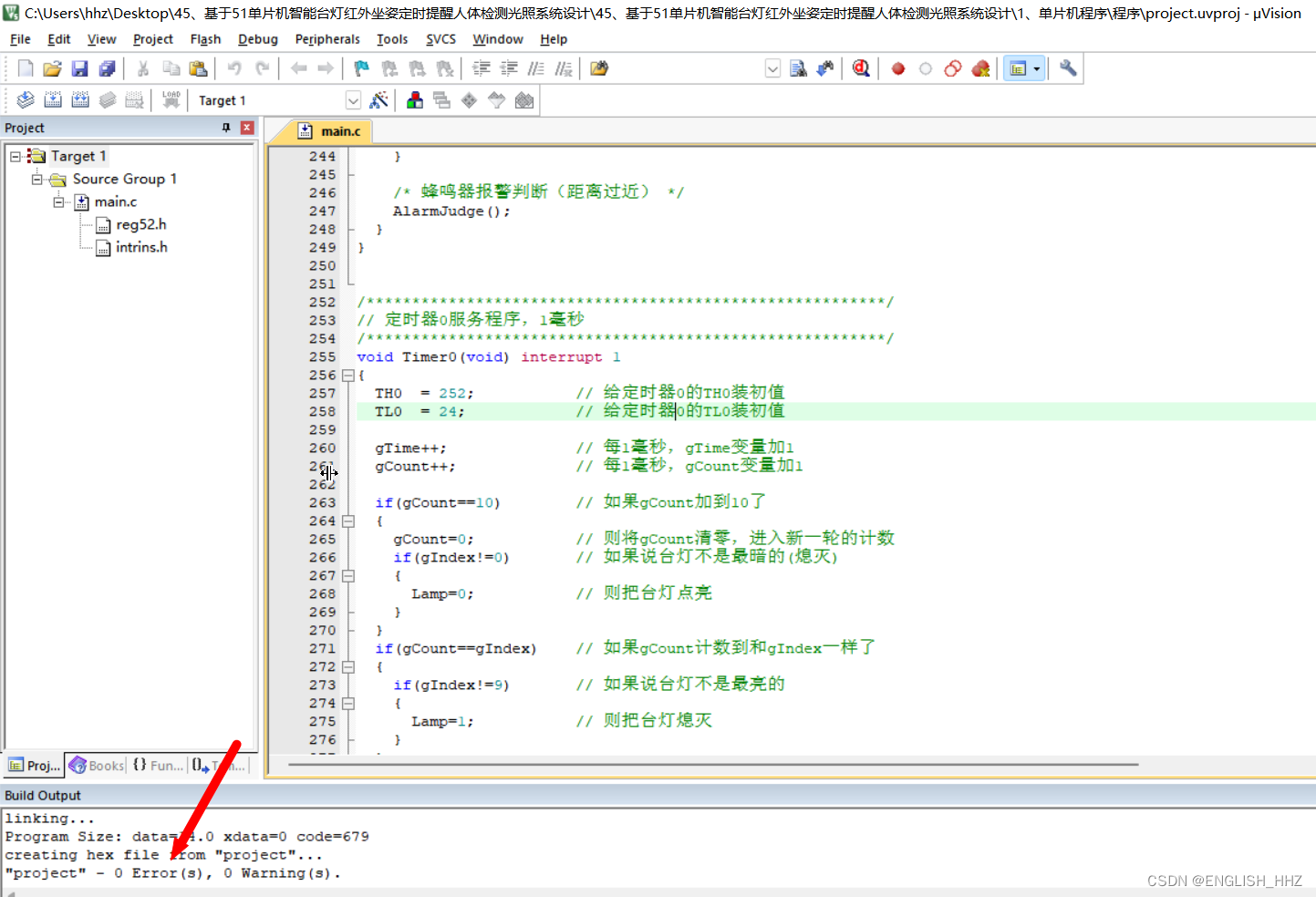

 七、程序源码

Keil C51是美国Keil Software公司出品的51系列兼容单片机C语言软件开发系统,与汇编相比,C语言在功能上、结构性、可读性、可维护性上有明显的优势,因而易学易用。Keil提供了包括C编译器、宏汇编、链接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案,通过一个集成开发环境(μVision)将这些部分组合在一起。运行Keil软件需要WIN98、NT、WIN2000、WINXP等操作系统。如果你使用C语言编程,那么Keil几乎就是你的不二之选,即使不使用C语言而仅用汇编语言编程,其方便易用的集成环境、强大的软件仿真调试工具也会令你事半功倍。

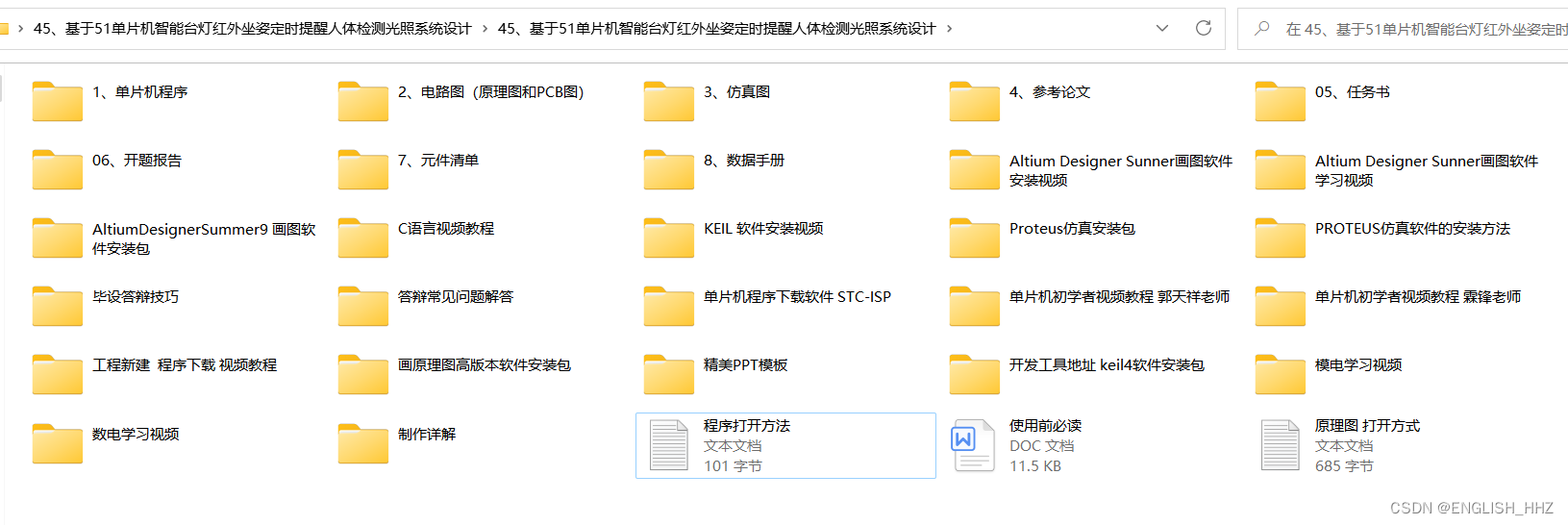

资料包括:



需要完整的资料可以加入我的纷传圈子,里面有资源压缩包的百度网盘下载地址及提取码。

纷传点击用微信打开即可,过程有点繁琐请见谅。
