传输流中的时间戳验证

传输流 (TS) 是 IPTV、DVB/ATSC 和 OTT 数字电视网络中流行的媒体数据流格式。为了生成和回放传输流，使用了 PTS、DTS、PCR 时间戳。时间戳验证可确保视频、音频和其他媒体数据之间的流不同步。本文重点介绍 TS 生成过程，详细描述时间戳和时间戳验证方法，并包括使用辅助传输流分析工具的说明和屏幕截图。

I 复用，或生成 TS

该过程可以描述如下。

1.    一系列压缩视频帧、音频样本、隐藏式字幕和图文电视页面被封装到 PES（分组基本流）数据包中。

• PES 数据包的长度可变，具体取决于封装数据的单元大小。

• 每个PES数据包至少有一个时间戳、PTS（呈现时间戳）和可能的DTS（解码时间戳）。

• PTS指示应回放相应基本流(ES)（例如视频帧、音频样本、图文电视页面或隐藏字幕）的时间点。

• DTS（解码时间戳）指示视频帧应该被解码的时间点。

• 如果 DTS 的值与 PTS 不同，则指定 DTS。

2. 每个 PES 又被分段为固定大小（188 字节）的 TS（传输流）数据包。

• 如果PTS和DTS是时间值，则必须有一个包含这些值的连续时间尺度（时钟）。这样的时间尺度由PCR（程序时钟参考）时间戳形成。它们在 TS 数据包标头中指定。

3. 开销数据也被添加到流中，包括PSI/SI（节目特定信息/系统信息）表、SCTE-35以及作为TS的一部分传输的其他数据。因此，传输流是 TS 数据包的序列（图 1）。

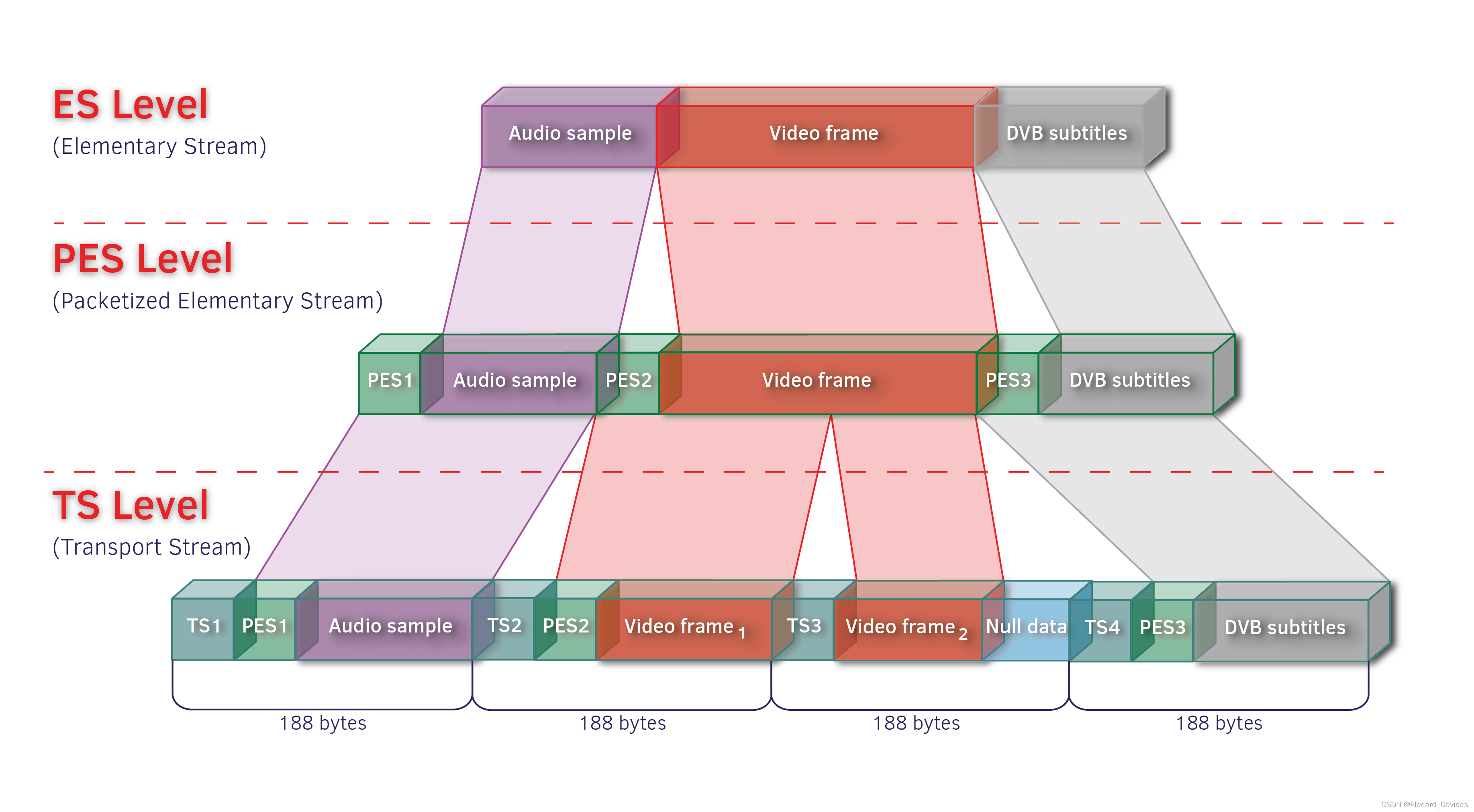

图 1 – 传输流的结构

多路复用器、DVB/ATSC 调制器和 OTT 打包器使用 PTS 来同步视频、音频和其他类型的 ES。PCR 标记用于同步发送器和接收器端之间的时钟。

错误或不准确的时间戳将导致同步丢失、延迟以及广播和播放问题。

因此，时间戳验证对于提供高质量体验至关重要。本文重点详细分析时间戳验证方法。
