这篇教程详细介绍了如何在Aleshu DrawIO中创建和设置各种线段样式，包括直线绘制、线型与样式（连接样式、线型样式、端点样式、线段效果和颜色设置）、动画设置以及航点的使用，帮助用户实现线段的个性化设计和动态效果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在Aleshu DrawIO中，线段的表示方法可谓是千变万化，先看一些案例：

在这里插入图片描述

在上述案例中，线段主要被分为直线、虚线、双横线、单箭头、双箭头、空心箭头、折线、圆角折线、曲线、流向线段、草图线段等。

本教程我们就带大家来学习一下如何设置出这些线段。

01 绘制直线

直线是一个不需要任何素材库就可以绘制出来的元素，其默认会在线末端添加一个箭头。

快捷键：c

在这里插入图片描述

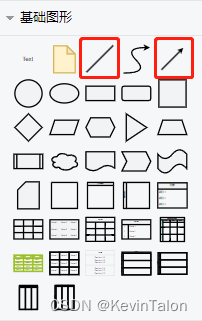

也可以通过基础图形素材库，找到在素材库中的默认直线。

在这里插入图片描述

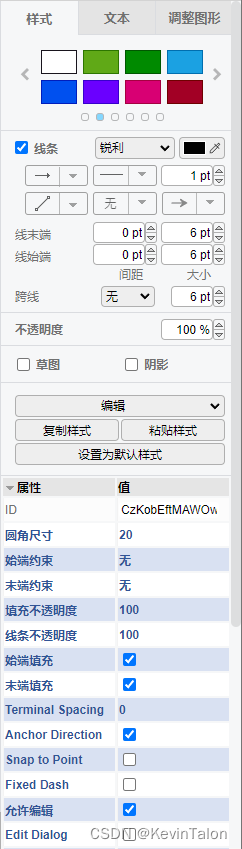

在选中线段后，右侧就会显示元素样式属性栏，如下图所示。

在这里插入图片描述<
