本文详细介绍了数字相干光通信系统在发送端和接收端的工作原理。发送端利用光调制器进行正交幅度调制，接收端则通过相干接收和DSP处理算法来提取信息并进行信号采样判决，确保通信质量。
发送端

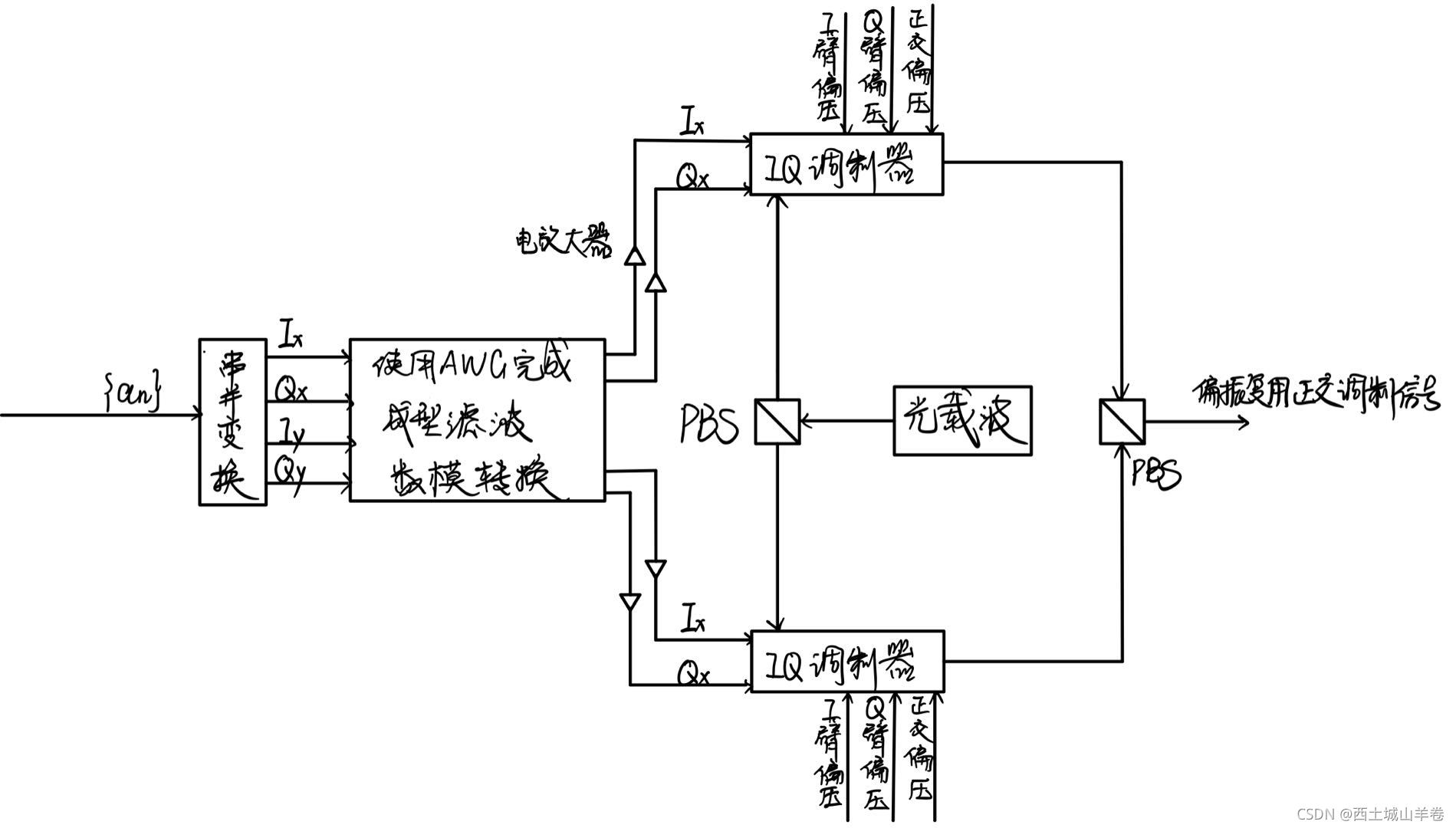

上图是一个典型的数字相干光通信系统的发送端框图，其中比较重要的是光调制器的原理。
这对应到通信原理中就是一个数字信号的频带传输系统。由于我使用的是光纤信道，它的良好特性使得我可以将光载波通过偏振分束器，分解为两个互相独立的信道，传输两路信号。而对于每一路信号都使用正交幅度调制。
物理信道中传输的信号，一定要是有时间概念的连续波。你说我传一个符号“1”，是不可以的。你只能传一个有时间概念的连续波来代表符号“1”，这就是波形成型。数字通信系统都会使用波形成型，而且你发送到信道中随机信号的功率谱密度的形状，就取决于两个因素，符号之间的相关性，以及成型波形的频谱函数。有时候为了迎合信道的通带特性，我们还会使用线路码型来改变信号前后码元之间的相关性。
接收端
由于发送信号为：
E o u t = 1 2 E i n cos [ u I ( t ) / 2 V π I π ] + 1 2 E i n e − j π 2 cos [ u Q ( t ) / 2 V π Q π ] E_{out} =\frac{1}{2}E_{in}{\cos\left[\frac{u_I(t)/2}{V_{\pi I}}\pi\right]}+\frac{1}{2}E_{in}e^{-j\frac{\pi}{2}}\cos\left[\frac{u_Q(t)/2}{V_{\pi Q}}\pi\right] Eout
