相干探测平衡接收机

理解难点:

  1. 拍频和拍运算的概念。
  2. 平衡接收机原理推导过程中,将理想信号与实际信号相互穿插,幅度调制与正交幅度调制相互穿插导致了公式根本推不通。本文重写了《基于数字信号处理的相干光通信技术》的相应内容,解决了公式推不通的问题。

可点击查看光调制器原理

幅度调制的相干接收

在这里插入图片描述

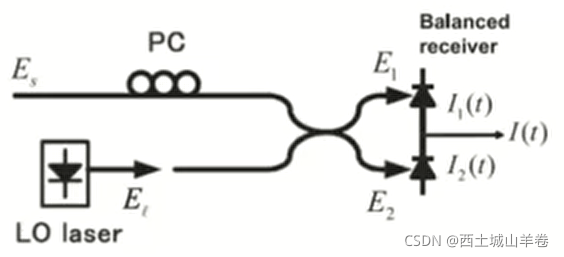

上图为平衡探测器原理,其中经幅度调制后的信号为:
E S = A s ( t ) e j [ 2 π f s t + θ s n ( t ) ] E_S=A_s(t)e^{j[2\pi f_st+\theta_{sn}(t)]} ES=As(t)ej[2πfst+θsn(t)]

θ s n ( t ) \theta_{sn}(t) θsn(t) 为相位噪声。本振光源为:
E L = A l ( t ) e j [ 2 π f l t + θ l ( t ) ] E_L=A_l(t)e^{j[2\pi f_lt+\theta_l(t)]} EL=Al(t)ej[2πflt+θl(t)]

θ l ( t ) \theta_l(t) θl(t) 为相位噪声。PC 是偏振控制,要保证接收信号和本振信号的偏振对准,它才能正常工作。然后使用 3dB Coupler 合波有如下表达式:
E 1 ( t ) = 1 2 [ E S ( t ) + E L ( t ) ] E 2 ( t ) = 1 2 [ E S ( t ) − E L ( t ) ] E_1(t)=\frac{1}{\sqrt2}[E_S(t)+E_L(t)] \\ E_2(t)=\frac{1}{\sqrt2}[E_S(t)-E_L(t)] E1(t)=2 1[ES(t)+EL(t)]E2(t)=2 1[ES(t)EL(t)]

经 PD 光电探测后得
I 1 ( t ) = R ⋅ [ R e { A s ( t ) e j [ 2 π f s t + θ n s ( t ) ] 2 + A l ( t ) e j [ 2 π f l t + θ l ( t ) ] 2 } ] m s
