Arduino R3笔记5 之 Arduino限流电阻该用多大呢？

注意：学习和写作过程中，部分资料搜集于互联网，如有侵权请联系删除。

前言：前面点亮小灯时，配置了电阻，用于限制电流，该电阻的阻值该怎么选择？

1.LED小灯的参数

点亮LED实验中用到的LED小灯

5mm红色发光二极管的发光颜色为红色。红色是一种常见的发光颜色，发光强度通常用亮度来衡量，亮度的单位为millicandela（mcd）。5mm红色发光二极管的亮度一般在20-100mcd之间，不同型号、厂家的二极管亮度有所差异。

5mm红色发光二极管的工作电流是指通过二极管时所需的电流。通常，其工作电流为20毫安（mA）。在实际应用中，需要根据具体情况来限制或者达到二极管的工作电流。

5mm红色发光二极管的正向导通电压是指在正向电压下，二极管开始发光的电压。对于5mm红色发光二极管来说，正向电压一般为1.8-2.2伏特（V）。

2.限流电阻计算

通常Arduino 的IO口输出的电压为5V,如果直接加载在LED小灯上，小灯直接会被烧毁，原因是常规LED的正向电压在1.8到2.2伏之间，电路中流过小灯的工作电流也应在20mA,因此我们要增加分压限流电阻，同时考虑到单片IO的带载能力，也应加上限流电阻，以防止IO烧坏。

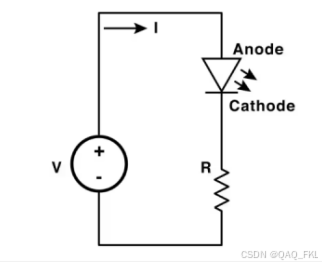

如图，系统电压为单片机的输出电压5V,LED发光二极管的电压为1.8-2.2V,工作电流为20mA,电路为串联电路，电流处处相同，则有如下等式成立：

所以：

R1=(U1-U0)/I

带入:U1=5V,

                        ​                                                ​​​​​​​    U0=1.8V或者U0=2.2V

                ​​​​​​​        ​​​​​​​       ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​      I=20mA=0.02A.

计算得：R1=140Ω。（U0=2.2V）

              R1=160Ω。（U0=1.8V）

因此应选择140Ω至160Ω之间电阻。选择电阻过大会影响LED小灯的亮度，过小可能会造成小灯发热。

3.写在最后

这里是提供一种计算的思路与方法，要根据实际使用的LED小灯的器件的具体参数来计算限流电阻，并不是所有小灯的参数都一样。
