Arduino平台软硬件原理及使用——色环电阻及贴片电阻的阻值识别

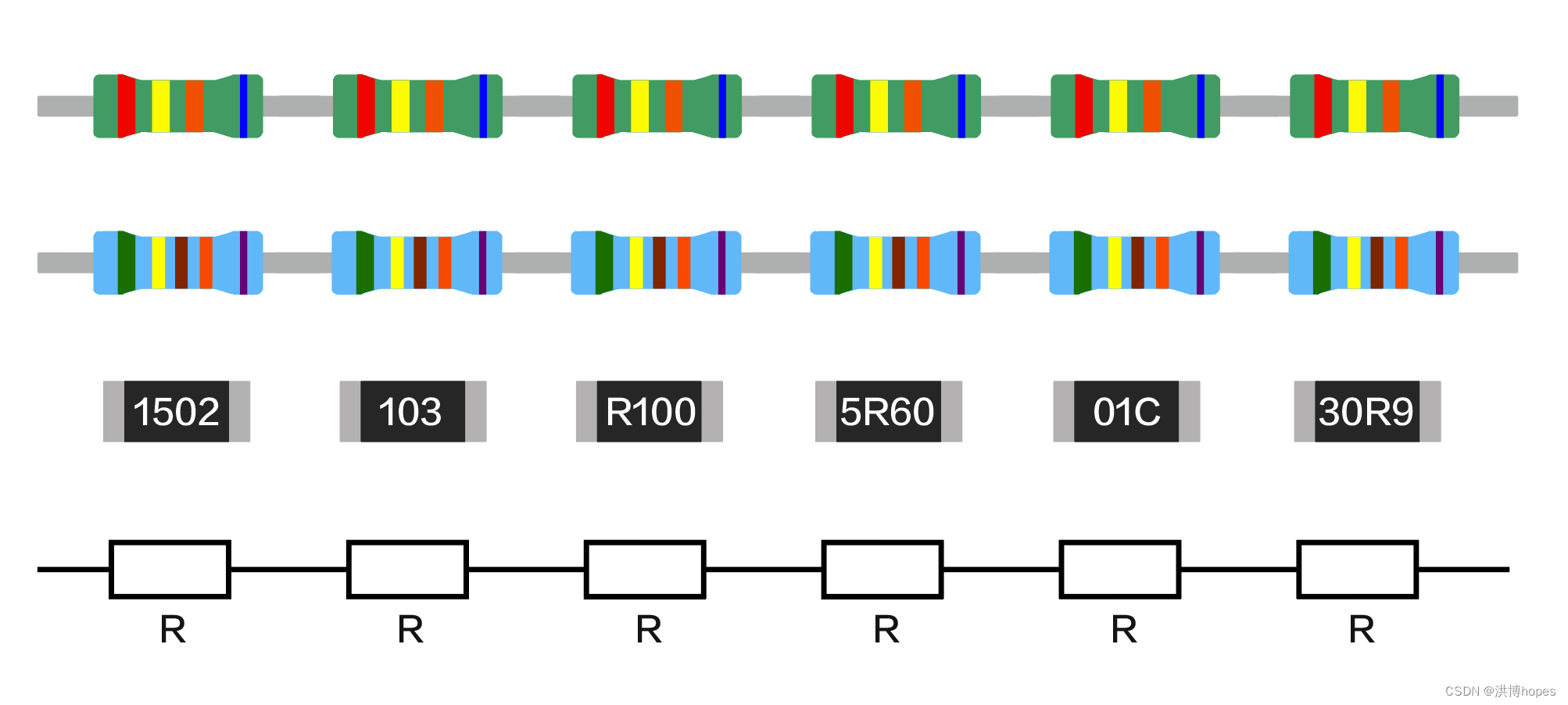

文章目录
一、四色环电阻及其阻值识别
二、五色环、六色环电阻及其阻值识别
三、三位数字及四位数字编码的贴片电阻及其阻值识别
四、E96编码的贴片电阻及其阻值识别

一、四色环电阻及其阻值识别

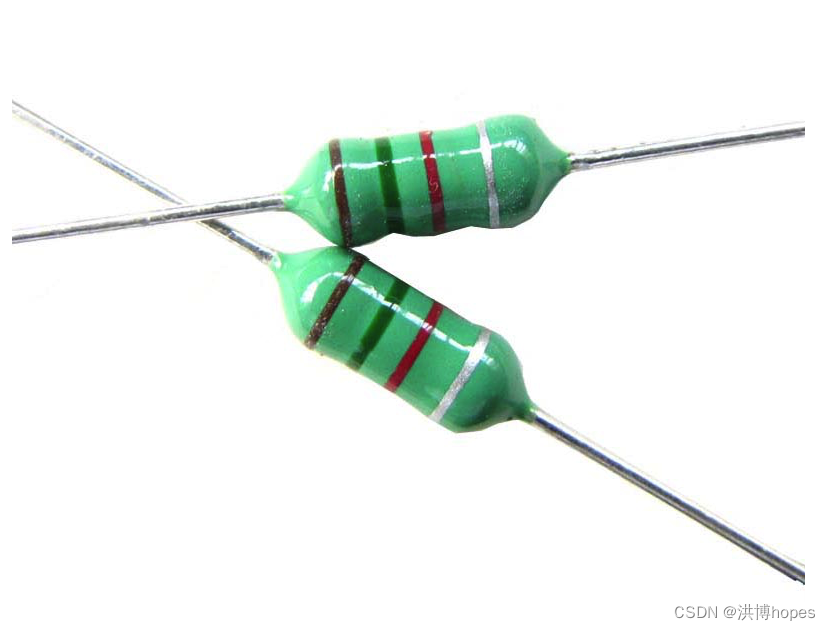

如上图为四色环电阻的实物图，图中左侧的三道环间距一致，第四道环的距离稍远，则是为了便于读数；其读数原则如下图所示：

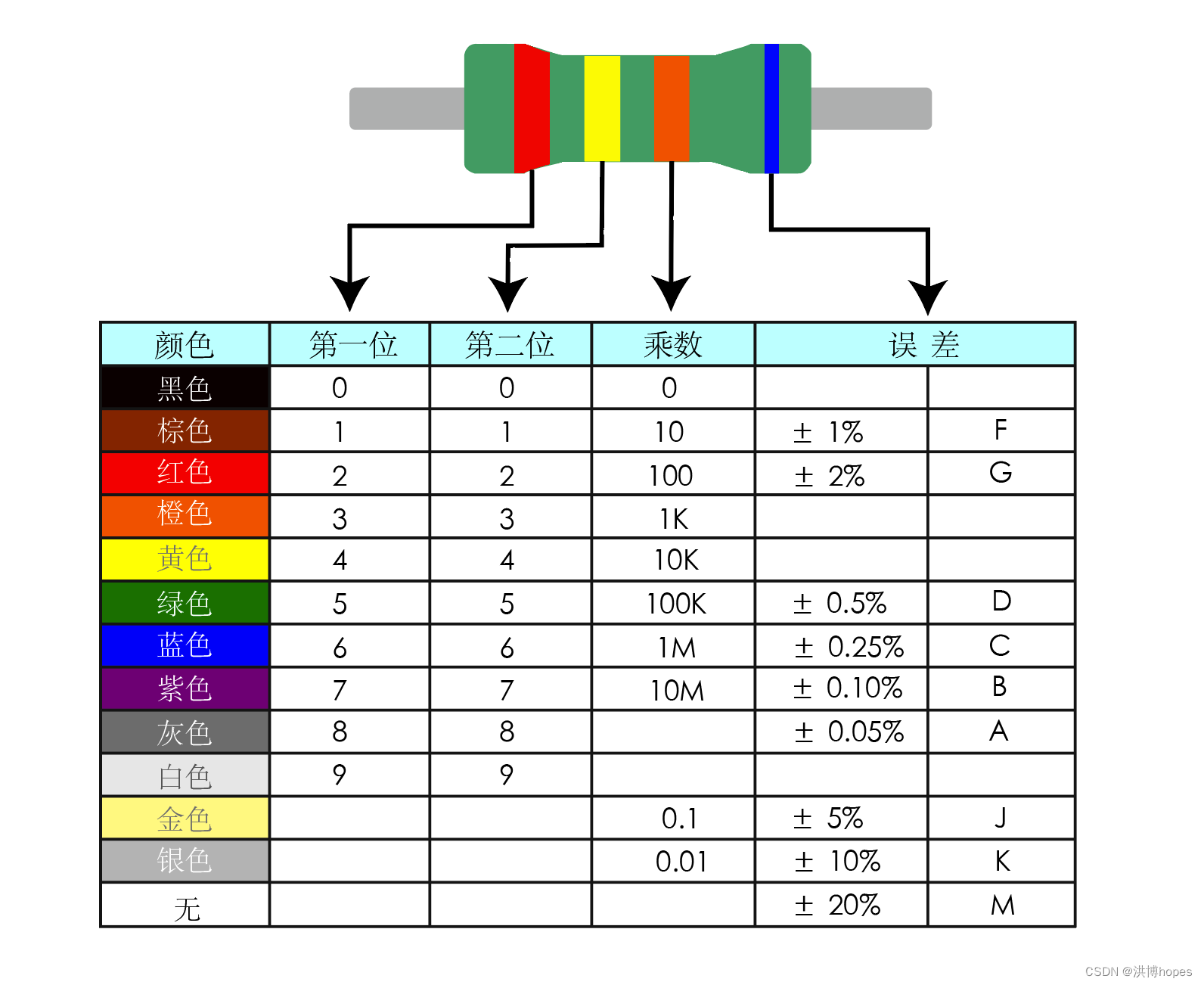

以上图中的电阻为例：第一环为红色，这表示数值“2”；第二环为黄色，则表示数值“4”；第三位为橙色，则表示乘数“1K”（即1000）；第四环为蓝色，则误差为“0.25%”。
因此此四色环电阻阻值为“24K欧姆”（仅做读数示例作用）

二、五色环、六色环电阻及其阻值识别

如上图为五色环电阻的实物图，其比四色环电阻多了一个色环，即左侧有相近的四道色环，右侧有一较远的色环，其读数原则与四色环电阻基本一致：

同样以上图中的电阻为例：第一环为绿色，这表示数值“5”；第二环为白色，则表示数值“9”；第三环为棕色，则表示数值“1”；第四位为橙色，则表示乘数“1K”（即1000）；第五环为金色，则误差为“5%”。
因此此四色环电阻阻值为“591K欧姆”（仅做读数示例作用）

三、三位数字及四位数字编码的贴片电阻及其阻值识别

1.三位数字编码

上图为3位数字编码的贴片电阻，其前两位表示阻值的前两位，第三位表示后面有多少零，这类电阻的误差为±5%
如103:表示阻值为“10000欧姆”，即10千欧。

2.四位数字编码

上图为4位数字编码的贴片电阻，其前三位表示阻值的前两位，第三位表示后面有多少零，这类电阻的误差为±1%
如1502:表示阻值为“15000欧姆”，即1.5千欧。

3.带有小数的数字编码

也有电阻表示如上图所示，在数字之间有字母R；一般是小于10欧姆的电阻，R代表小数点。
如5R60:表示阻值为“5.6欧姆”。

四、E96编码的贴片电阻及阻值识别

如上图所示样式的贴片电阻使用的E96编码作为电阻阻值的表示方法，对于这类电阻只需参照下图编码对照表即可对其进行读值：
