基于K7+V7 的高性能双FMC接口的 6U VPX 国产化载板设计方案

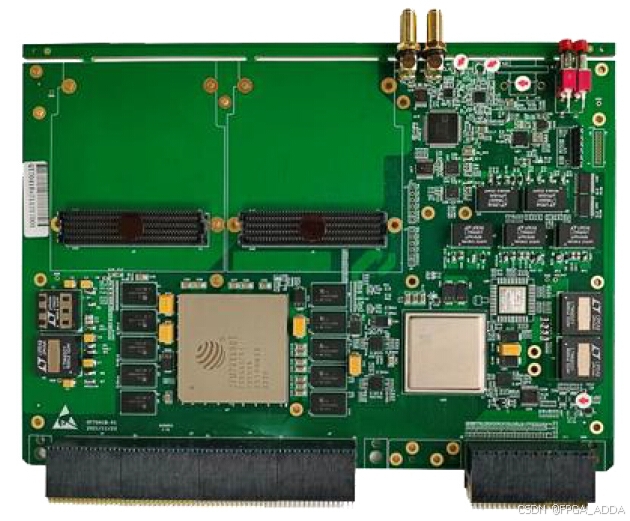

基于K7+V7 的高性能双FMC接口的 6U VPX 载板是一款基于 K7+V7 的高性能6U VPX 载板。板载 2 个 HPC 形式的 FMC 连接器（用于外部信号扩展）。该板卡采用国外器件与全国产化器件完全兼容的设计。板卡选用了 Xilinx 公司 7 系 FPGA 中 Virtex 7 系 列 中 的XC7VX690T-2FFG1761I  （  或  者  复  旦  微   的 JFM7VX690T36  ）  和   Kintex   7   系  列  中   的XC7K325T-2FFG900I（或复旦微 JFM7K325T8）各  1  颗 ， 组 成 双  FPGA  处 理 模 块 。 其 中XC7VX690T-2FFG1761I  （  或  者  复  旦  微   的JFM7VX690T36）搭配 2 组各 4 片 16bit 4Gb 的DDR3 SDRAM 作为缓存和 2 片 256Mb 的 SPI Flash 分别作为程序加载和数据存储。板卡具有多组高速 Serdes 到背板连接器，可根据需求支持PCIe3.0 或其他高速信号接口，同时具有多路标准GPIO 接口，客户可灵活使用。

通过 2 个HPC 的标准FMC （VITA57.1）接口向外部提供丰富、高速且可配置的数字I/O 资源。每个FMC 可提供 82 对高速差分线（含2 对差分时钟线）、8 组共 16 对超高速 DP 差分对及 2 对超高速差分时钟线。客户可以根据应用需求灵活地选择 FMC 子卡，比如 ADC 子卡、DAC 子卡以及光纤子卡等。同时可支持 Windows，Linux 上
