ISIS与OSPF的双点双向

一、概述

---

在我们企业网中,一般会使用路由器或防火墙来当出口网关,这里用什么设备不重要,一般情况下都是内网使用OSPF,外部使用BGP来部署网络的,但这里我们还没有学习涉及到BGP,我们就先使用ISIS和OSPF来部署网络

那么使用OSPF与ISIS来部署网络时有哪几种部署方式呢?

分别为:单点单向,单点双向,双点单向以及双点双向这几种部署方式

---

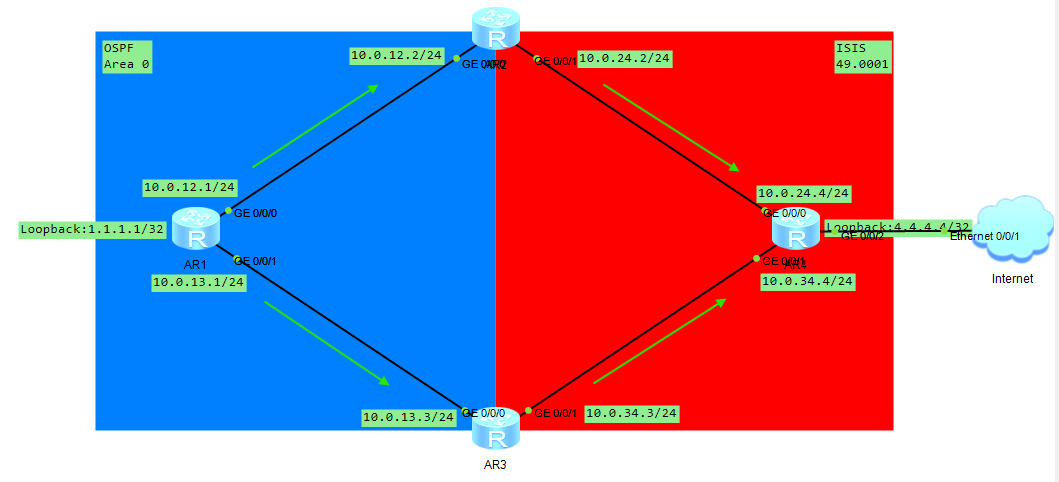

单点单向

如果我们使用单点单向的部署方式来部署网络的话,这里我们的AR2(ASBR),只会将OSPF引入到ISIS中,那ISIS就没有我们OSPF中的明细路由了,那怎么去访问我们的内部网络呢?

只能通过默认路由指向AR2来实现网络的互通,这就是我们的单点单向的部署方式

---

单点双向

如果我们使用单点双向的部署方式来部署网络的话,这里我们的AR2(ASBR),会将两个路由协议之间互相引入路由,这样两边都能够学习到不同协议之间的明细路由。

不管是我们的单点单向还是我们的单点双向,都是使用一台设备当作我们的中间路由,如果这台设备线路故障或设备故障时会导致网络瘫痪,那么此时我们就需要使用路由备份冗余的方式来实现更高的安全性

---

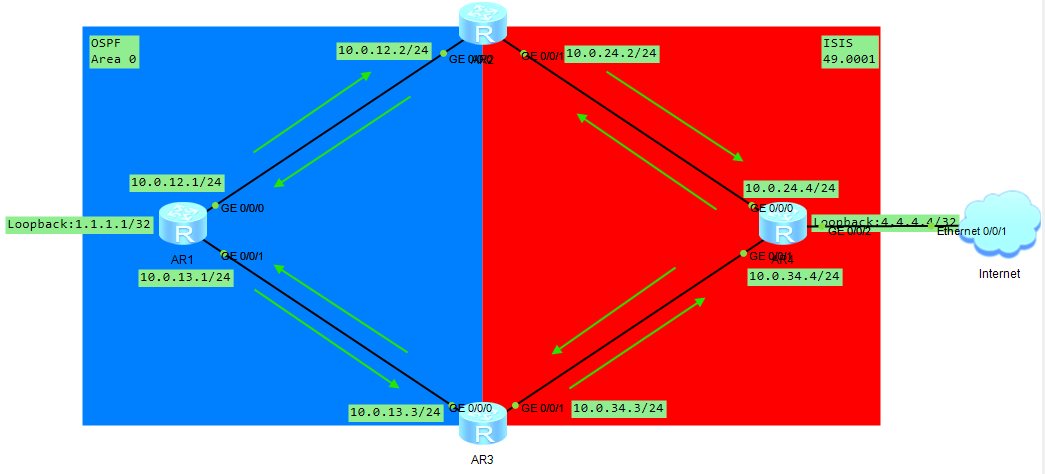

双点单向



双点单向与我们的单点单向一致,同样是设备只将其中一种路由协议引入到另一种路由协议当中,另一个协议则通过默认路由的方式来实现网络的互通

---

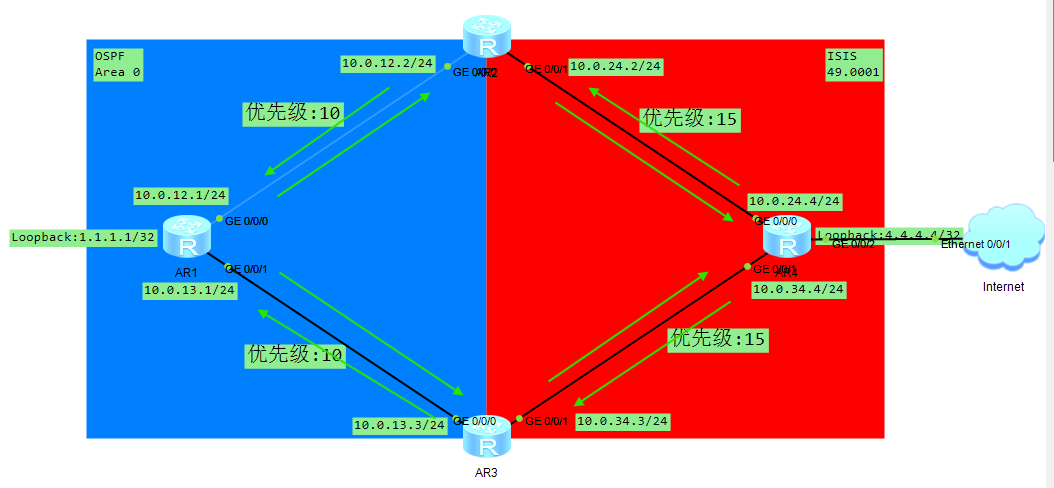

双点双向

双点双向与单点双向一致,同样是设备将两种路由协议中间互相引入路由,但需要注意的是,如果此时引入的不是network路由或者ISIS中enable的路由而是引入的外部路由时,会出现环路以及次优的问题。

那为什么会出现环路与次优的问题呢?

这里主要与我们路由协议的优先级有关,假如我们OSPF与ISIS都是使用enable与network的方式引入路由的话不管是内部优先级还是外部优先级都是15或10

---

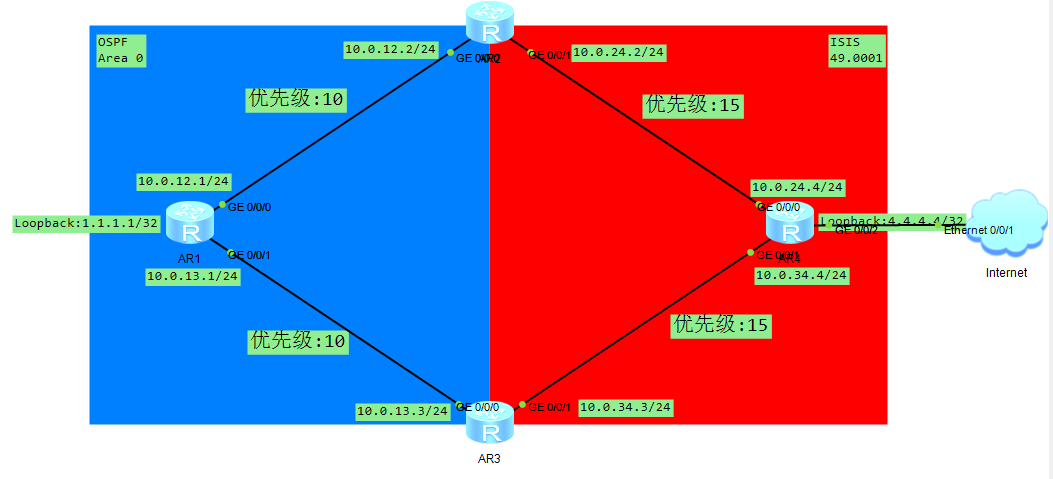

以内部路由的形式引入

假如AR1将1.1.1.1/32以network的方式引入到OSPF当中,优先级传递到AR2与AR3时都是10,AR2与AR3在将这条路由引入到ISIS中时优先级就为15。

既然AR2与AR3都会将OSPF中的路由引入到ISIS当中,那么AR3或AR2肯定都会收到对方引入进来的这条路由信息,但由于优先级没有OSPF中学习到的更优所以只会存在表中但不会使用。

路径

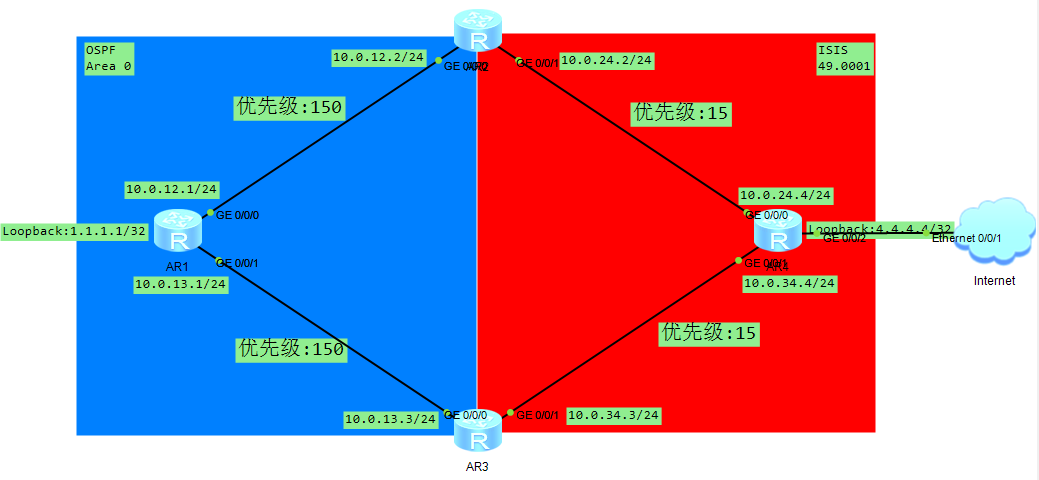

以外部路由的形式引入

假如AR1将1.1.1.1/32以import的方式引入到OSPF当中,优先级传递到AR2与AR3时都是150,AR2与AR3在将这条路由引入到ISIS中时优先级就为15。

同样AR2与AR3都会将OSPF中的路由引入到ISIS当中,那么AR3或AR2同样会学习到对方引入进来的OSPF的这条路由信息,那么此时就会发生问题了

因为OSPF在传递这条外部路由时的优先级为150,而ISIS在传递这条路由时的优先级为15,那么AR2或AR3收到这条由ISIS传递过来的路由信息时会优先采用ISIS传递的路由,此时就会产生次优路径的问题。

因为是双向引入,AR3上采用ISIS传递的路由时,会把这条路由在引入到OSPF当中,那么AR1也会收到这条来自I
