对max2900的一些了解

FCC CFR47 part 15.247:美国对电子产品强制认制认证的简称

MChip/s是什么单位:码片速率单位,每秒码片  bit经过调制映射到symbol。如QPSK:2bit-〉1symsym经过扩频,得到chip数。当扩频因子为16时,1sym对应16chip  码片速率是指用户数据符号经过扩频之后的速率, 从MAC-d传过来的有效fp bit经过channel coding,帧均衡, 速率匹配, 复用到CCTrCH后,分成IQ两路,两路同时分别依次进行扩频和加扰的操作。扩频就是将用户数据符号与其分配到的相应的扩频码相乘,扩频操作将会增加信号带宽,因为信号的带宽在数值上近似等于其码元传输速率,扩频后的符号速率称为码片速率。

主要参数:

供电电压 2.7-4.5V

封装 QFN-EP 28-PIN 5mm*5mm

最大输出+23dBM -- 200mW

为高达8Mchips/s的直序BPSK提供调制滤波器

+23dBM(+4.5V)/ +20dBM(+3.0V)耗电量:150-200mA / 110-135mA

MAX2900 有8通道频率合成器  MAX2901 MAX2903 有双通道频率合成器 可以进行62或63分频

MAX2902和MAX2904需要片外频率合成器  频率合成器不知道是什么

MAX2900  MAX2901 MAX2902 工作在902MHZ-928MHZ  MAX2903 MAX2904 工作在867MHZ-870MHZ

除了MAX2900其它都有LO OUTPUTS,LO OUTPUTS不知道什么意思,应该是低通输出吧

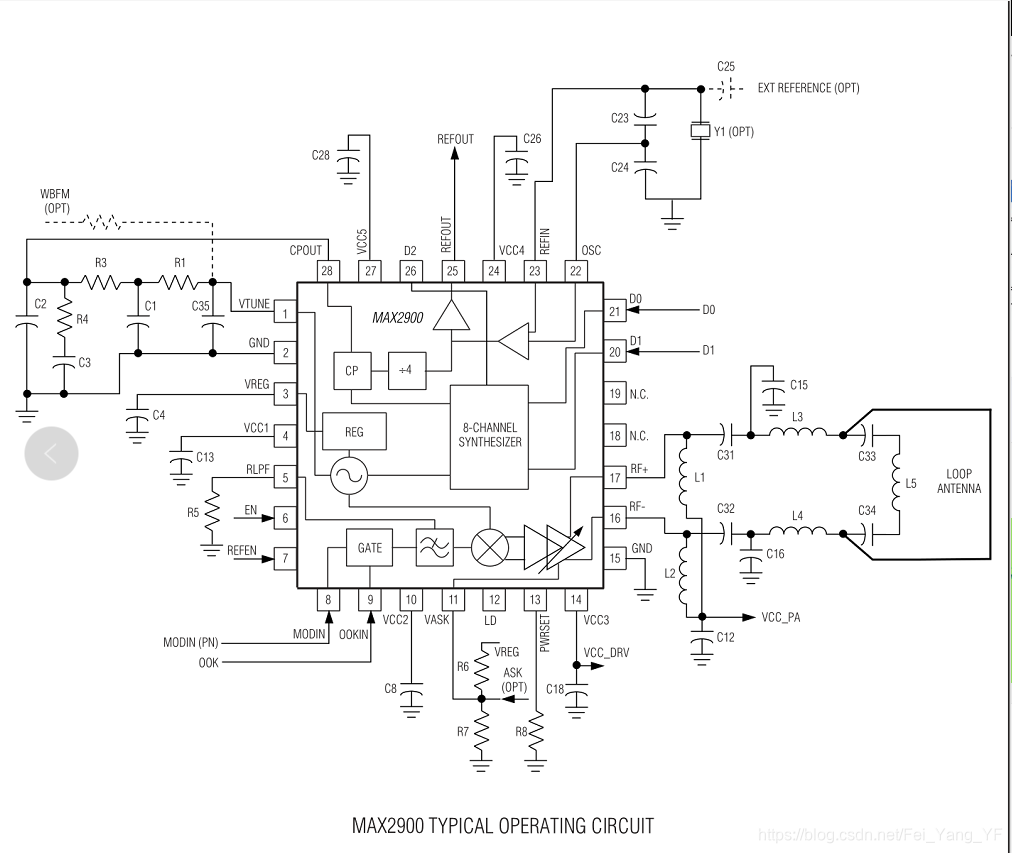

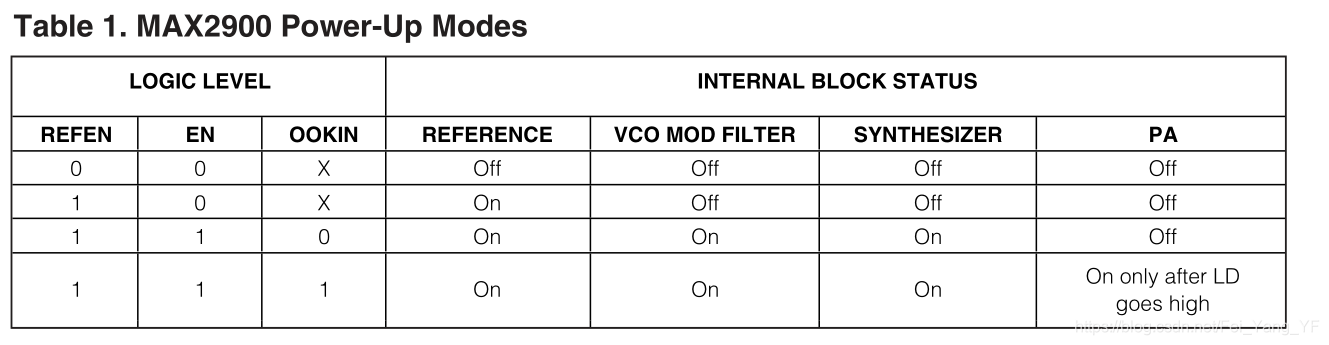

EN低电平是断电模式,EN高电平时,PLL开始工作,如果处于PA关断模式,reference and the VCO 开始

OOKIN:开关键控调制,高电平是开启状态

REFEN:使能晶体振荡器和频率参考缓冲器

Synth mode(MAX2900/MAX2901/MAX2903):OOKIN低电平   EN / REFEN高电平 参考电路,VCO,合成器打开,功率放大器待机

PA standby mode(MAX2902/MAX2904):OOKIN低电平  PA待机模式

要匹配到+23dbM(+4.5V)/ +20dbM(+3.0V):PWREST负载一个22kΩ电阻  RLPF负载一个68kΩ电阻

+2.7V--+4.5V 下 PWREST负载一个22kΩ电阻  RLPF负载一个68kΩ电阻:RF = 917.28MHz (MAX2900/MAX2901/MAX2902) 或者 fRF= 868MHz (MAX2903/MAX2904)

要匹配到+17dbM(+3V):PWREST负载一个36kΩ电阻  耗电75mA

要匹配到+14dbM(+3V):PWREST负载一个51kΩ电阻  耗电57mA

Reference-only mode: EN 低电平 Reference-only mode不知道是什么模式

chip rate on MODIN = 1.22Mbps, POUT = +23dBm不知道什么意思

VCO tuning voltage input:压控振荡器调谐电压输入

RLPF上的电阻用来设置调制滤波器带宽,低通滤波器默认0.8MHZ,对于1.22Mbps的片上速率使用,这个不会算

没有使用BPSK时,RLPF上的电阻越大,PA的爬升速率越慢

MODIN提到的BPSK modulation input不清楚,这个信号是谁提供的不清楚

RF buffer不清楚

LD处于高电平时,代表PA处于待机模式 准备好发送了(锁相环在锁定范围内)之后OOKIN拉到高电平打开PA   锁相环在锁定范围内不清楚什么意思

当处于传输模式时,电流在50ma和120ma之间,具体多大取决于OOK占空比

REFOUT提到的Buffered clock analog output pin不清楚

推荐使用BPSK调制方式,基带信号输入脚是MODIN

不清楚现在在做什么东西?是要通过单片机和MAX2900进行通信,然后让MAX2900输出一个902MHZ-928MHZ的射频信号给人体内的一个设备供电和通信,不是通过协议,而是MAX2900自己出来一个载波信号,单片机这边输出一个二进制信号进行数字调制

大概启动流程:EN置高

REFIN接中频发生器

RFOUT接频谱分析仪

除了上面两个设备,还需要一个射频功率计

D0/D1/D2用来计算频率合成器的分频比

输出匹配网络不清楚概念

LC滤波器角频率不清楚概念

VCO输入是分频后的频率还是被分频的

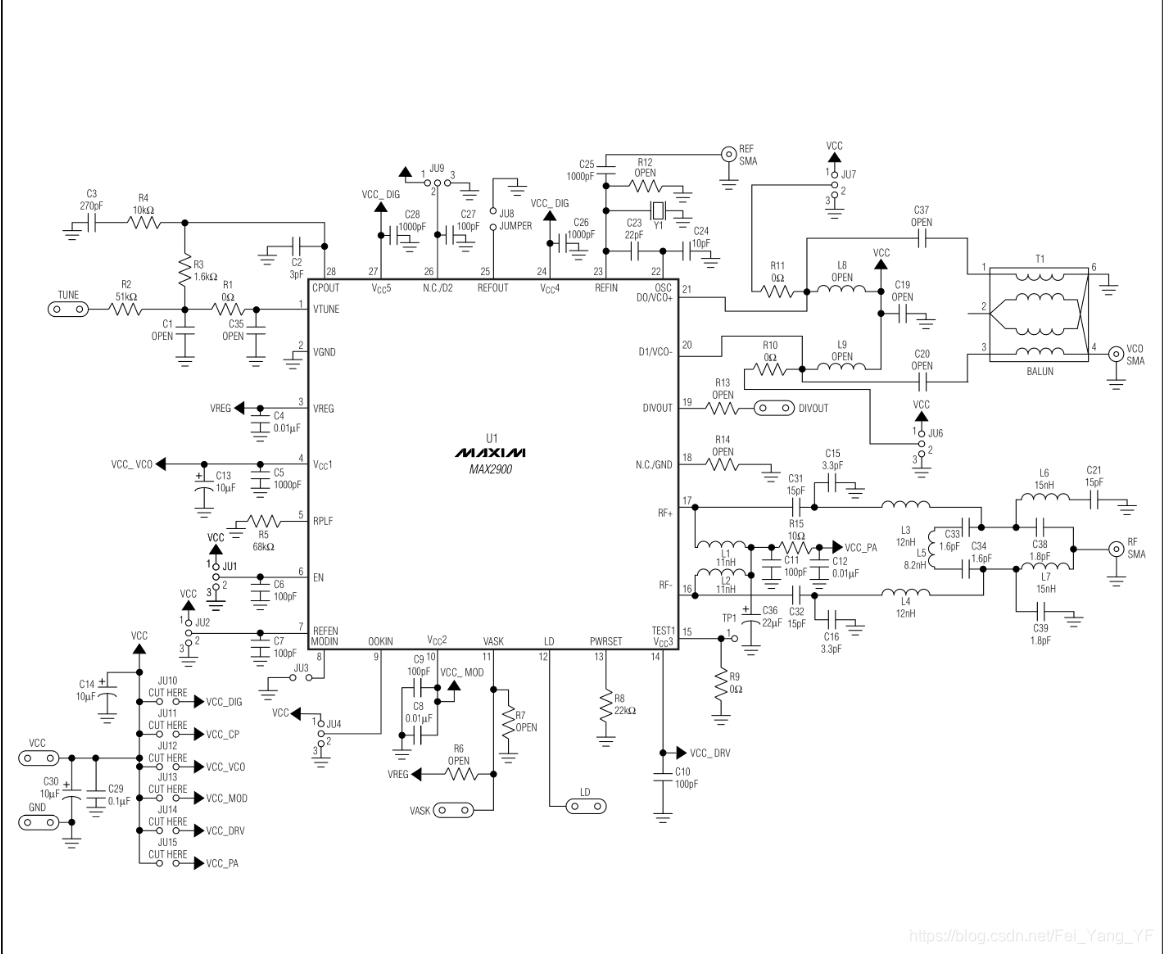

注意原理图上的阻值和实际的阻值可能不一样,比如R8实际是1.6千欧

看一下REFOUT的波形,不完整矩形

比较一下REFIN和OSC的电路对应的stm32晶振电路区别

比较一下中频发生器和信号发生器的区别

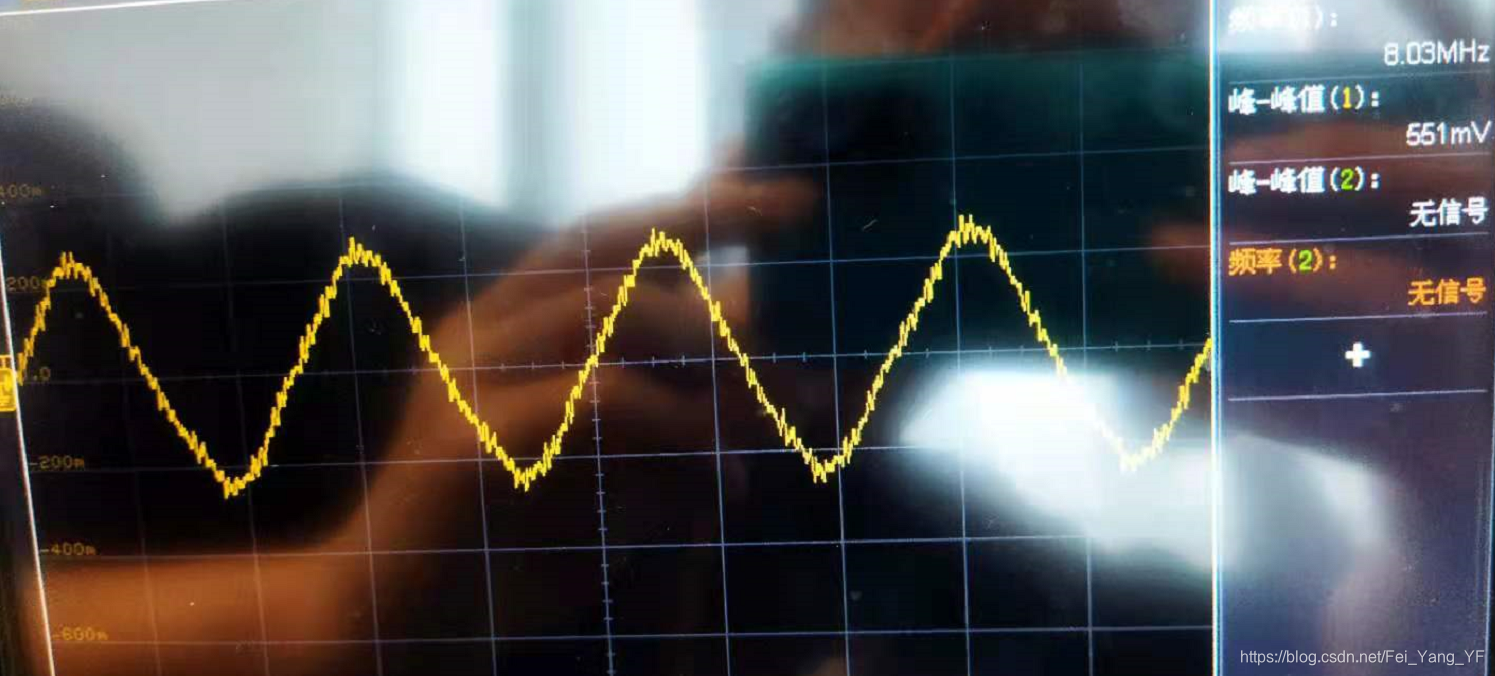

查一下晶振的波形

查一下什么是偏置

3.3v情况下在和4.0v同样ask电压下,最多21.6dBM

测C25间波形 交流看

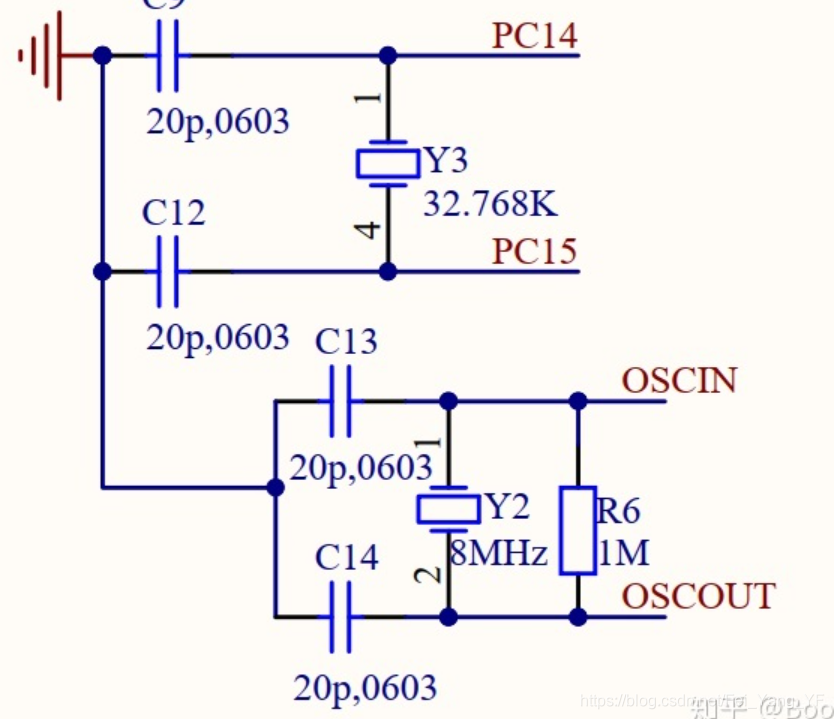

stm32晶振图

外部:

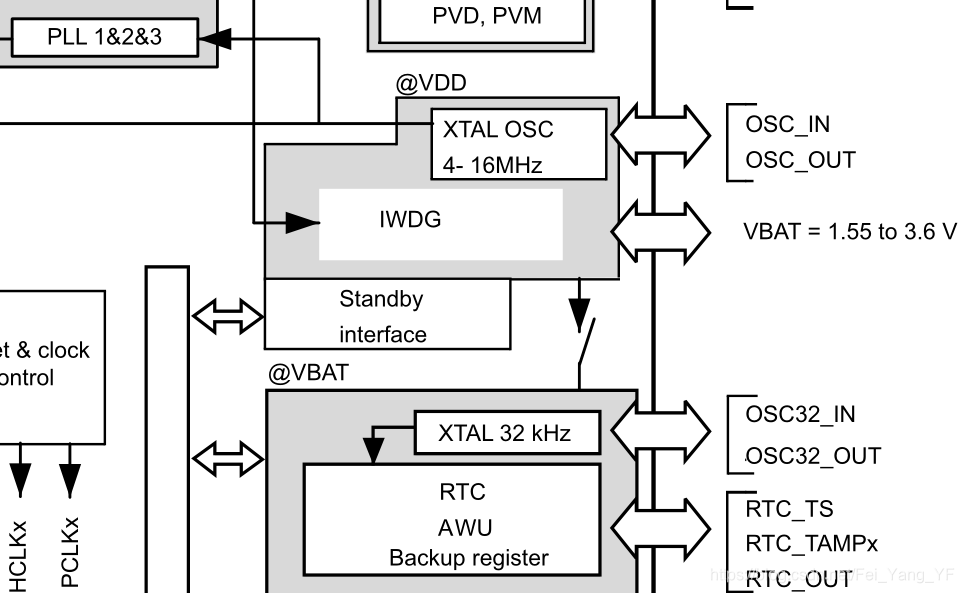

内部:

外部晶振图:
