以如下工程为例:涉及到时钟,中断,GPIO,CAN通信,LIN通信,串口通信,IIC通信;为能方便读者快速入门使用SDK,文中写的不详细的地方,直接复制了一下帖子链接,如有侵权,请尽快联系;
第一步:新建工程
建工程,选对应的SDK,这个就不说了,按经验新建就行;详细教学可以参考这个帖子:https://blog.csdn.net/grey_csdn/article/details/104344325
第二步:换对应PIN数量的SDK
如果默认的芯片型号的PIN和 要开发的芯片PIN不对应,需要从Components Library中的Processor处修改,如下图;详细教学可以参考这个帖子:https://blog.csdn.net/qq_43664957/article/details/108716512
第三步:SDK配置代码(配置生成代码可以结合第四步修改整理)
1.配置时钟
首先,配置时钟要学会看时钟树,见RM手册的558页Figure 27-1. Clocking diagram;
其次,配置时钟要有目标,要使能哪些模块的时钟,比如GPIO,CAN模块,ADC模块等,配置多少频率,比如系统时钟80M,总线时钟40M等;

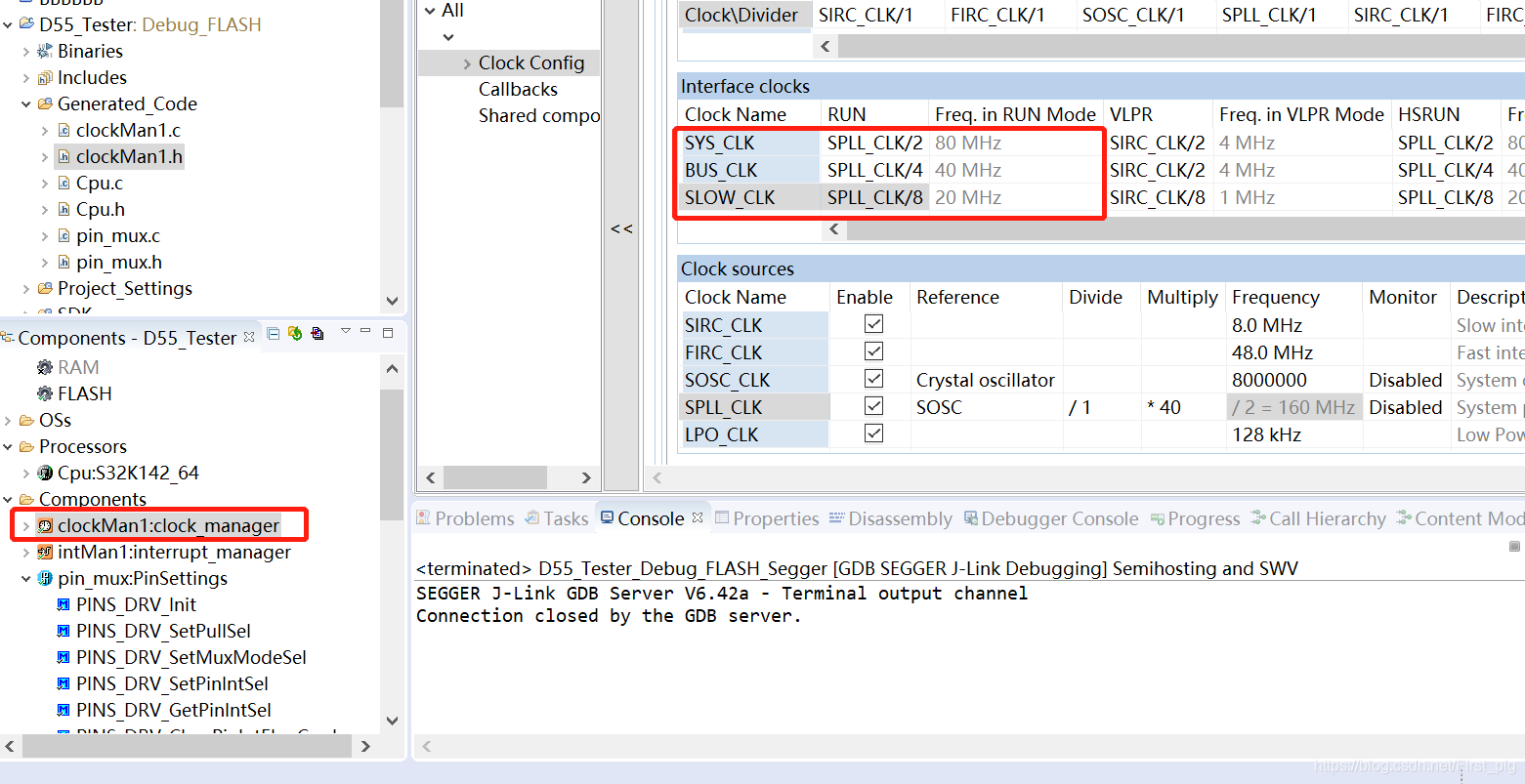

之后如下图,选择配置即可;详细教学可以参考这个帖子:https://www.cnblogs.com/fortunely/p/11057040.html
2.配置中断

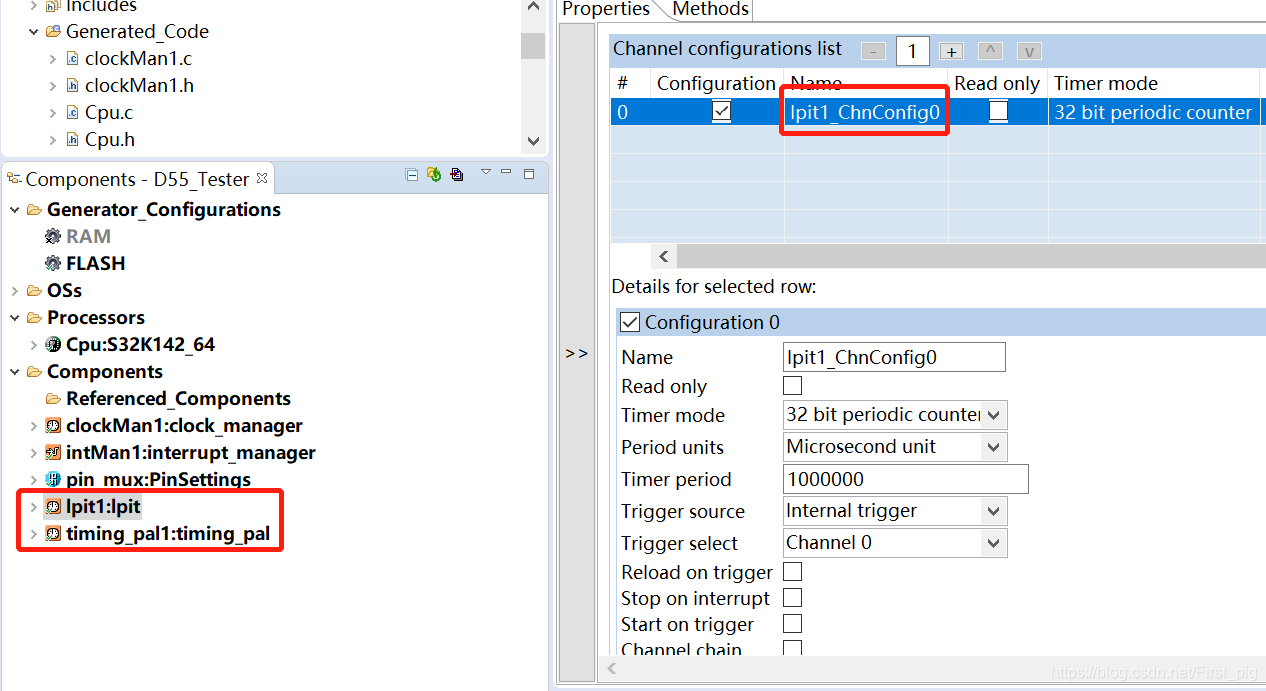

可以用下图两个Components(Timing_pal生成代码编译不通过,暂时不以此为例)细节参考:https://blog.csdn.net/qq_34614445/article/details/104550071
3.配置GPIO
如下图,选择PIN_MUX,GPIO配置对应端口和方向即可;
第四步:代码简单应用
1.应用时钟

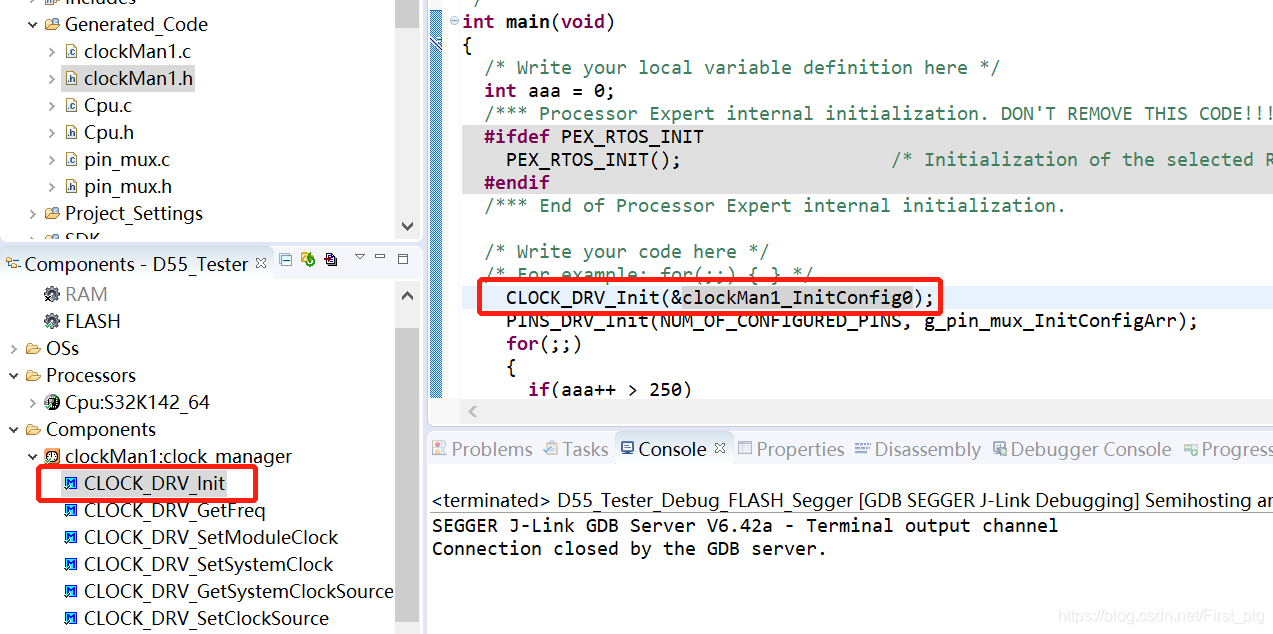

初始化调用即可,参数直接取生成的结构体地址,如下图:

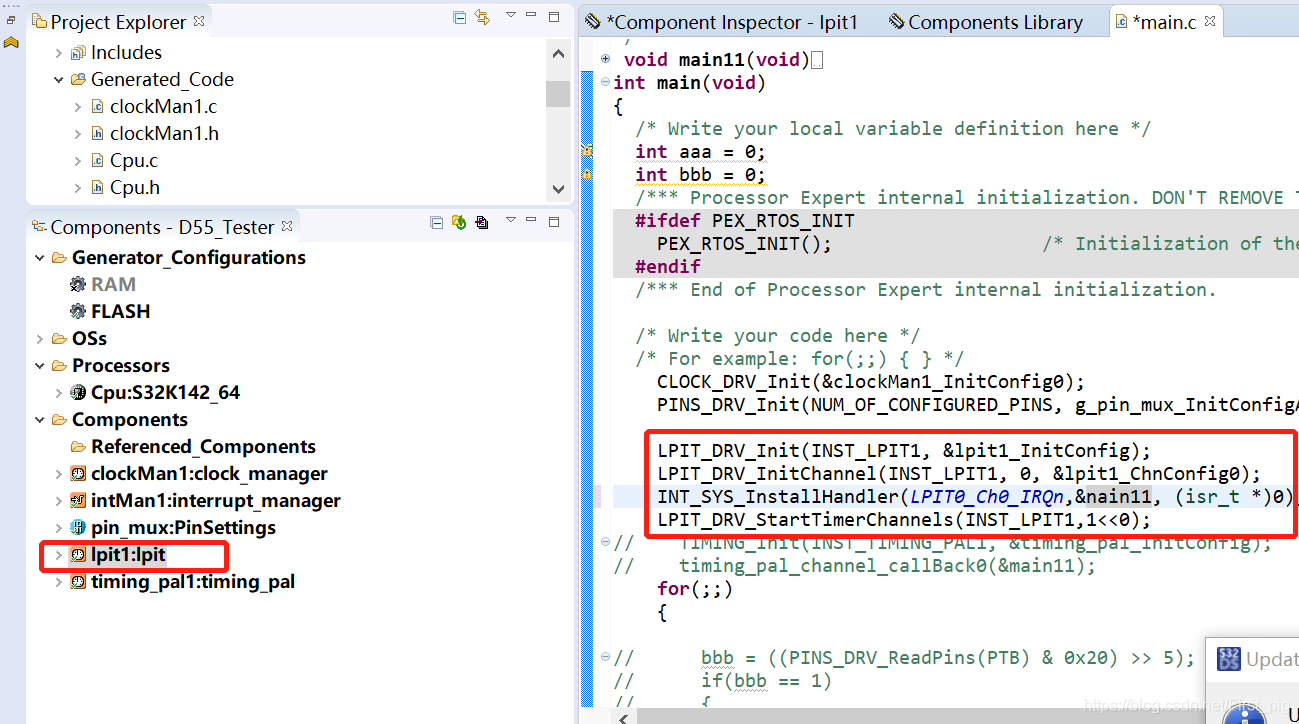

2.应用中断
细节自己也没搞很明白,反正这么能用 0.0,后续文章补细节
3.应用GPIO
调用初始化函数,读写IO口函数即可,如下图:
下篇文章会配置IIC,串口 和 LIN通信
