有功，无功，视在功率，电能及 CF 脉冲输出

在电能计量和电力系统分析中，有功功率、无功功率、视在功率以及相关的电能计算和脉冲输出（例如 CF 脉冲）常被用作关键指标。以下对这些概念及其相关性进行详细阐述。

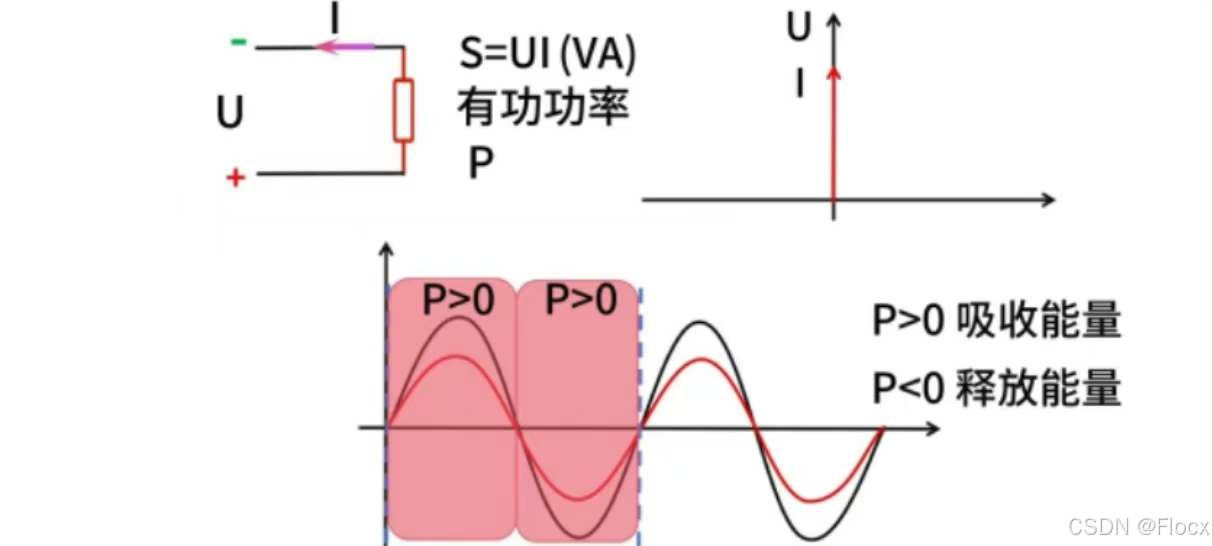

 1. 有功功率（Active Power, ( P )）

定义

有功功率是电路中实际被消耗或转换为其他形式的能量（如热能、机械能）的部分。

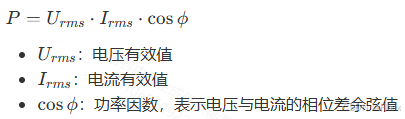

公式

特点

• 单位：瓦特（W）。
• 与实际能量消耗直接相关。
• 在电能表中通常作为计费的主要依据。

---

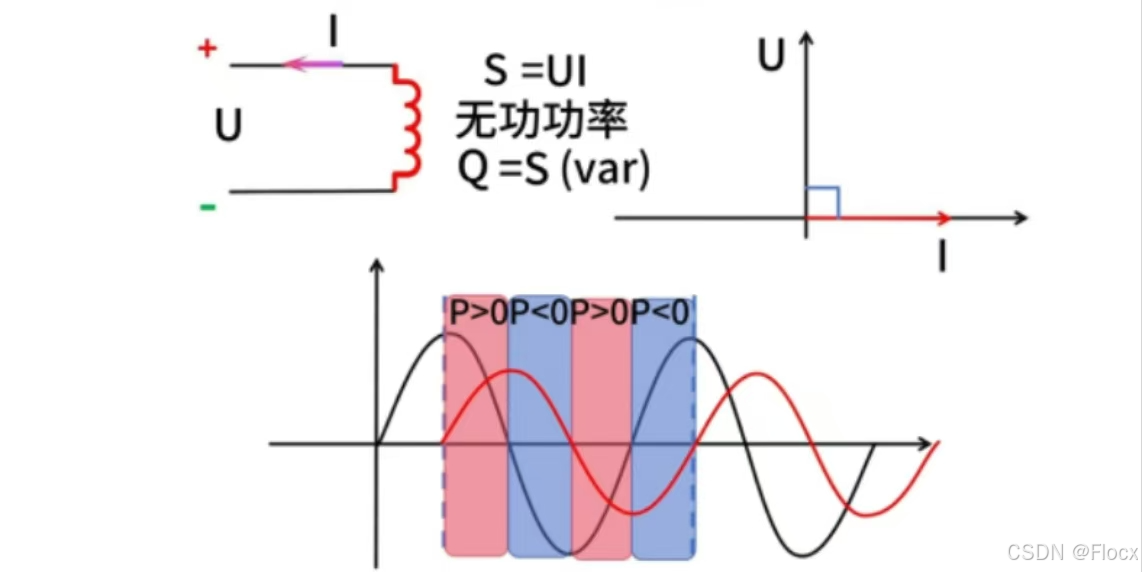

2. 无功功率（Reactive Power, ( Q )）

定义

无功功率是电路中电磁场能量的交换部分，不直接产生实际功。

公式

特点

• 单位：乏（var）。
• 主要用于支持电路中的电磁场（如电机、变压器中的磁化能量）。
• 较大无功功率会降低系统效率，需通过无功补偿设备（如电容器）进行调节。

---

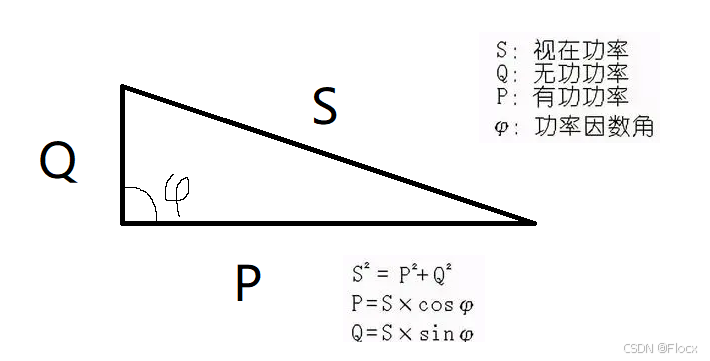

3. 视在功率（Apparent Power, ( S )）

定义

视在功率是电压与电流的有效值乘积，反映电路中总的电力传输能力。

公式

特点

• 单位：伏安（VA）。
• 结合了有功功率和无功功率的信息。
• 用于评估设备容量或电路总负载。

---

4. 电能（Energy）

有功电能

• 表示消耗的实际能量。
• 公式：

• 单位：千瓦时（kWh）。

无功电能

• 表示电磁场中交换的能量。
• 公式： ( W_q = Q \cdot t )。
• 单位：千乏时（kvarh）。

---

5. CF 脉冲输出

定义

CF（Calibration Frequency）脉冲是电能表输出的一种校准信号，其频率与功率成正比，用于表示电能消耗。

工作原理

• 脉冲频率计算：

用途

• 作为电能表的校准工具。
• 用于与外部计量系统（如远程抄表设备）连接。

---

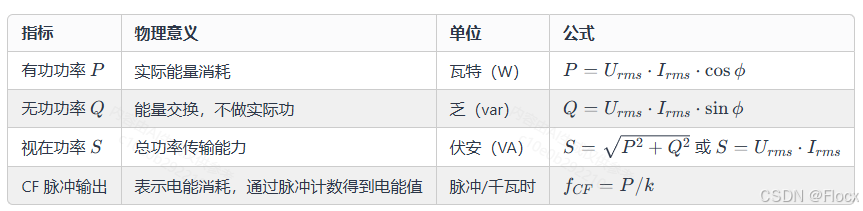

6. 关系总结

---

总结

• 有功功率和有功电能是用户支付电费的核心指标。
• 无功功率和无功电能影响电网的稳定性，需通过补偿设备优化。
• 视在功率反映设备负载能力，应用于设计和评估。
• CF 脉冲是一种高精度的电能表输出信号，便于计量和校准。
