通信模块整理（一）JDY-31

JDY-31蓝牙转串口模块

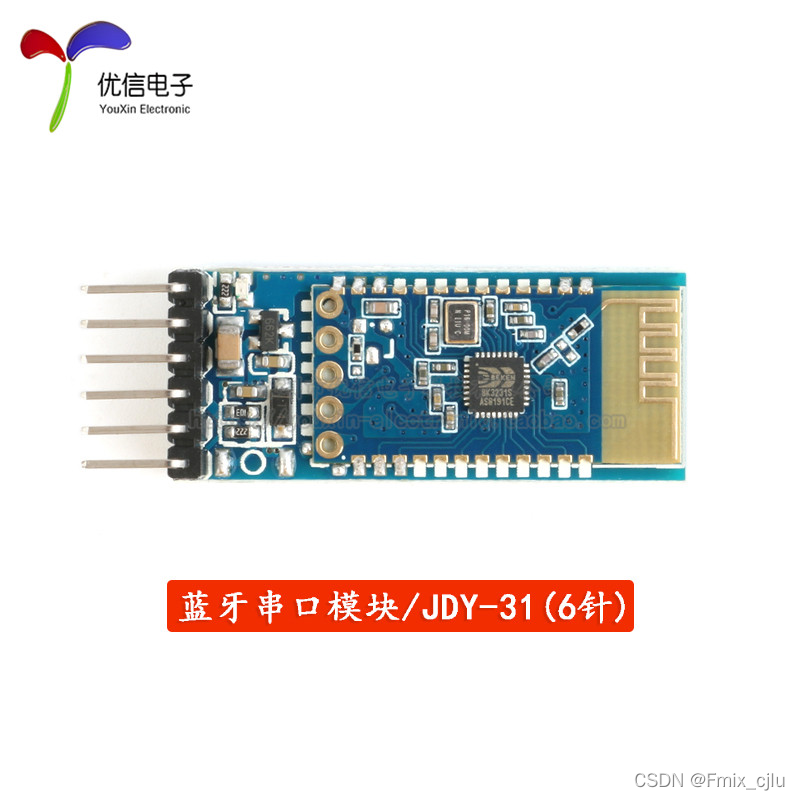

笔者自己的JDY-31模块采购自优信电子，如图：

• STATE：连接状态引脚：蓝牙未连接时该引脚为低电平，蓝牙连接后该引脚为高电平，可以在电路中连接led判断是否工作
• RXD：
• TXD：
• GND：
• VCC：3.6-6V
• EN：空

作为一款从机模块，JDY-31的一大优点是在MCU上进行编程时无需设置AT指令，更简单操作（相比于HC-05），直接串口发送信息即可使用。通常使用时接入串口引脚即可，成功与蓝牙模块建立通信后会发送CONNECTED

AT指令

（使用AT指令修改蓝牙设置时，需要保证蓝牙没有处于通信状态）

序号	目的	指令	参数	响应	备注
1	查询版本号	AT+VERSION	NONE	+VERSION=…
2	复位	AT+RESET	NONE	+OK
3	断开连接	AT+DISC	NONE	+OK	蓝牙连接后有效
4	BLE蓝牙MAC地址	AT+LADDR	NONE	+LADDR=…
5	波特率设置/查询	AT+BAUD[参数]	4-9600;5-19200;6-38400;7-57600;8-115200;9-128000	+OK	128000也不丢包
6	SPP蓝牙密码配对/查询	AT+PIN[参数]	4位密码	+OK	默认1234
7	广播名设置/查询	AT+NAME[参数]	18字节以下	OK
8	恢复出厂设置	AT+DEFAULT	NONE	OK	默认JDY-31-SPP
9	串口输出状态使能查询	AT+ENLOG	1:打开 0：关闭	OK	默认为1
