JDY-31蓝牙模块简单通信

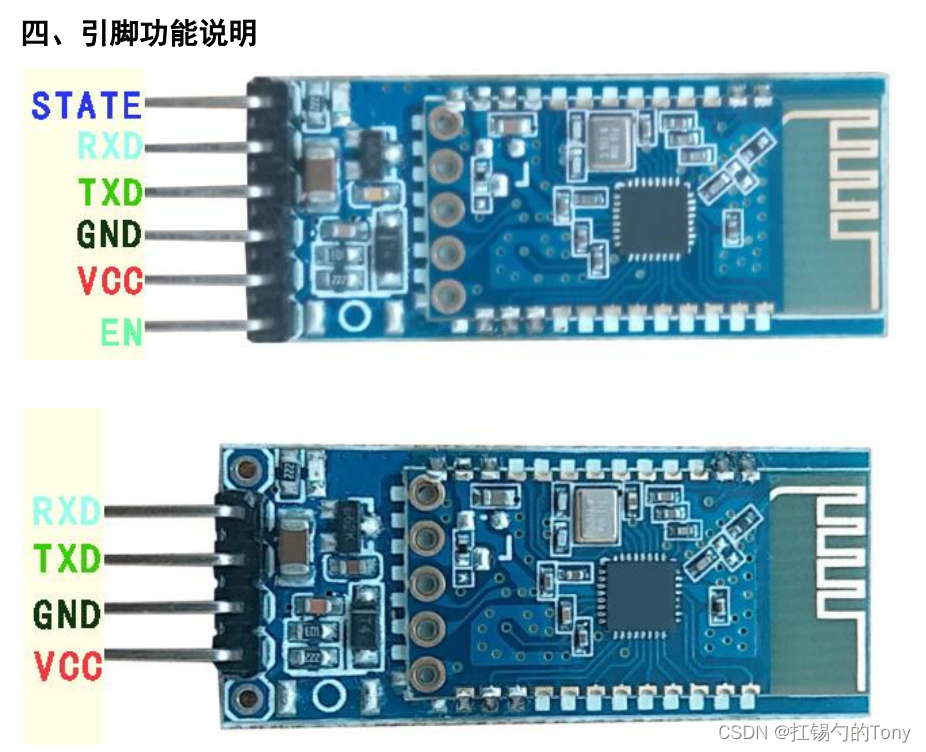

引脚简介

• STATE：连接状态引脚：蓝牙未连接时该引脚为低电平，蓝牙连接后该引脚为高电平
• RXD：
• TXD：
• GND：
• VCC：3.3V
• EN：空

简单通信

• 在通信中充当一个中转站，单片机通过TXD、RXD与模块连接，上位机通过蓝牙与模块连接
• 单片机通过TX、RX发送数据到蓝牙模块，蓝牙模块立即通过蓝牙转发到上位机；反之亦然
• 上位机成功与蓝牙模块建立通信后会发送CONNECTED，且此时模块上的指示灯由闪烁变为常亮

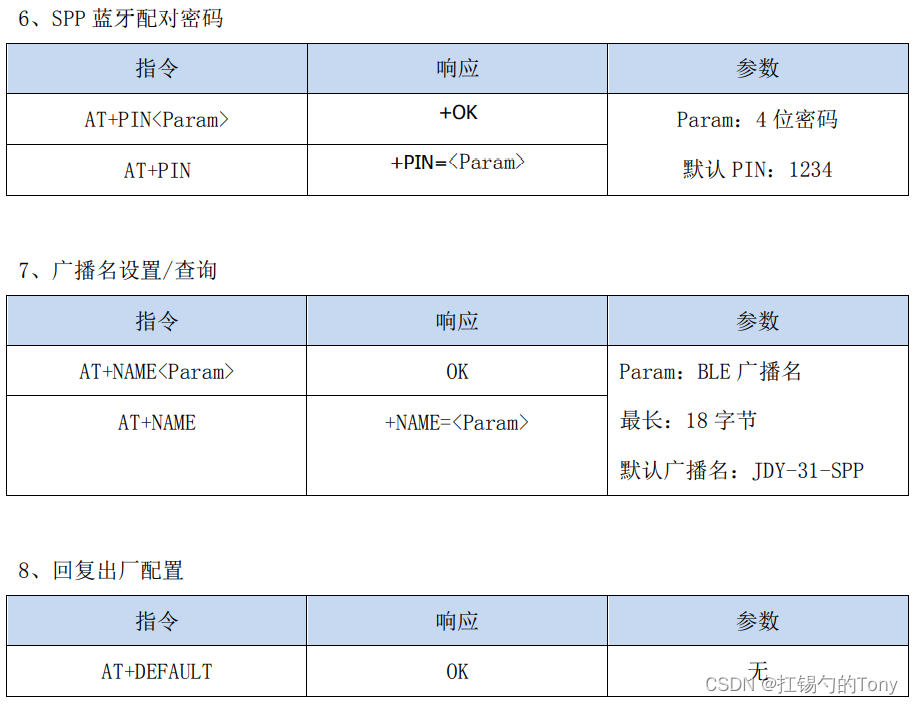

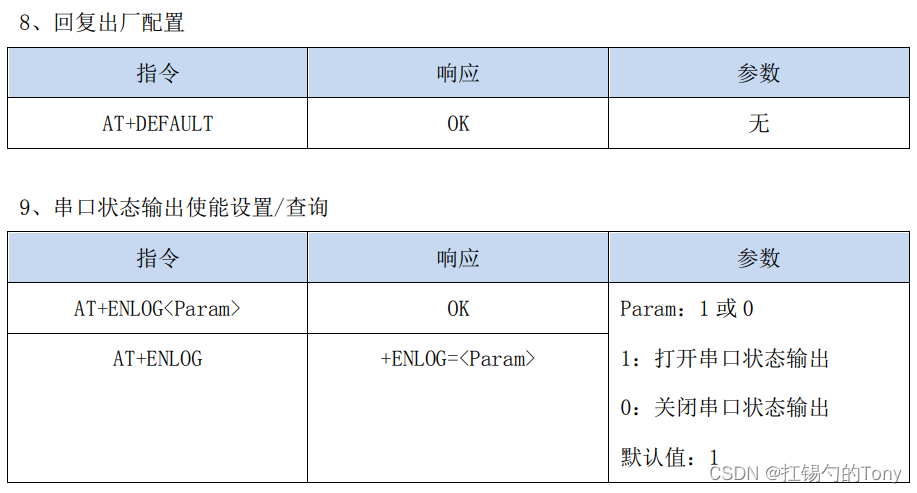

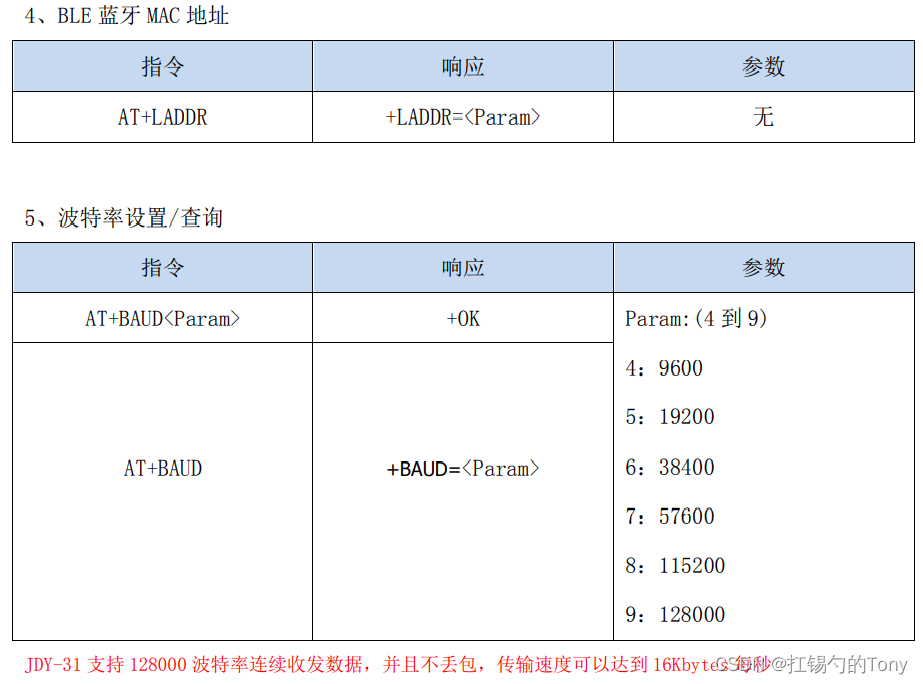

AT指令设置蓝牙

• 需要注意的是，使用AT指令修改蓝牙设置时，需要保证蓝牙没有处于通信状态
