【STM32】 JDY-31蓝牙模块

目录

一：介绍

二：模块特点

三：产品应用范围

四：模块技术参数

五：模块接口说明

六：蓝牙模块接口电路图

七：蓝牙模块实物图

---

一：介绍

蓝牙模块是指集成蓝牙功能的芯片基本电路集合，用于无线网络通讯。本蓝牙模块就是为了只能无线数据传输而专门打造的，本模块支持串行接口，支持SP蓝牙串口协议，具有成本低、体积小、收发灵敏性高等特点，只需配备少许的外围元件就能实现大功能。

二：模块特点

（1）支持蓝牙 SPP 串口协议

（2）内置 PCB 天线

（3）支持 UART 接口

（4）蓝牙 Class 2

（5）数据传输比 BLE 蓝牙快、可达到 8K 每秒以上的速率

（6）支持与 SPP 主蓝牙模块连接通信（JDY-31 为从 SPP 蓝牙模块）

（7）支持与电脑 SPP 蓝牙通信

（8）支持 Android 手机 SPP 通信

三：产品应用范围

（1） POS 机

（2）蓝牙打印机

（3）蓝牙玩具

（4）蓝牙高速数据传输产品应用

（5）小家电

（6）汽车电子

四：模块技术参数

（1）工作电压：3.3V-6V

（2）工作温度：-40℃-85℃

（3）天线：PCB板载天线

（4）功耗：19mA

五：模块接口说明

（1）RXD 串口输入，电平为TTL电平

（2）TXD 串口输出，电平为TTL电平

（3）GND 接GND

（4）VCC 接3.3V-6V

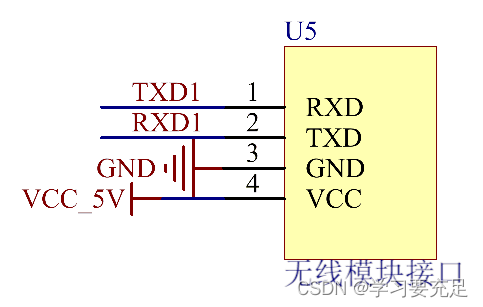

六：蓝牙模块接口电路图

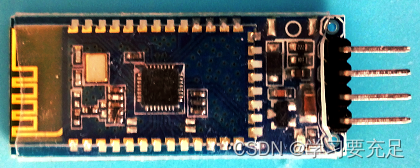

七：蓝牙模块实物图
