百度数据可视化Sugar BI — 实时滚动地图大屏（附保姆级教程）

数据可视化大屏可以在企业的某些特定大场景中直接、美观地将关键数据信息融合在一个屏幕中进行及时展现，在现实中应用广泛。

在日常企业的运作与业务运营中，可能使用到数据可视化大屏的典型应用场景，大概有以下几个：

• 电商 618 数据大屏

• 企业实时销售数据概览大屏

• IT 实时监控大屏

• 政务领导驾驶舱

• 交通概览一张图等等.......

这些数据可视化大屏的应用场景主要用于实时同步重点指标和图表，方便目标受众根据实时数据，动态制定响应策略和解决方案。

本文将以电商 618 数据大屏为例，用百度智能云Sugar BI制作一个零代码、数据实时滚动更新、样式美观的可视化大屏。

重点展示销售量、订单实时走势、人均消费、区域销售数据、订单排名等关键数据。

方案概述

1. 登录Sugar BI。

2. 配置权限：开发大屏需【可视化分析权限】，如需自己完成数据源配置工作，则还需要【数据开发权限】。详细的权限配置方式详见细粒度权限。

3. 连接数据源：Sugar BI支持多种方式对接数据源，包括直连数据库、上传 Excel/CSV 文件、API 接口、静态 JSON 录入。

4. 创建数据模型：数据模型的作用是将源数据整合处理为适合分析的数据集，为后续工作做数据准备。在数据模型模块，可以将需要的多张数据表关联成一张宽表，并进行逻辑层面的数据处理（如字段重命名、新建计算字段、创建层级、调整字段顺序等操作）。

5. 制作可视化大屏：制作一个零代码、数据实时滚动更新、样式美观的可视化大屏，用来展示各业务线关心的数据情况。

6. 预览和分享：对做好的大屏进行 PC/移动端展示效果的预览，确认无误后生成链接分享给他人。

操作步骤

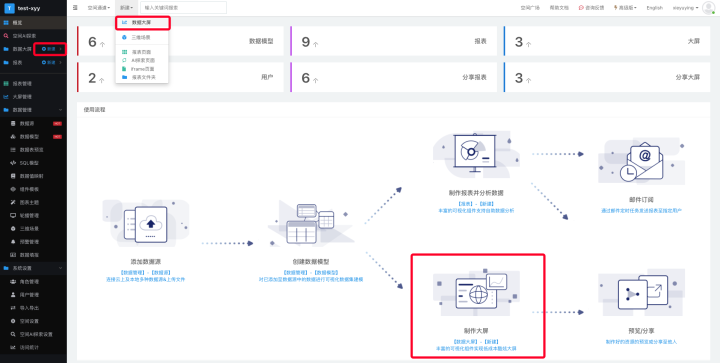

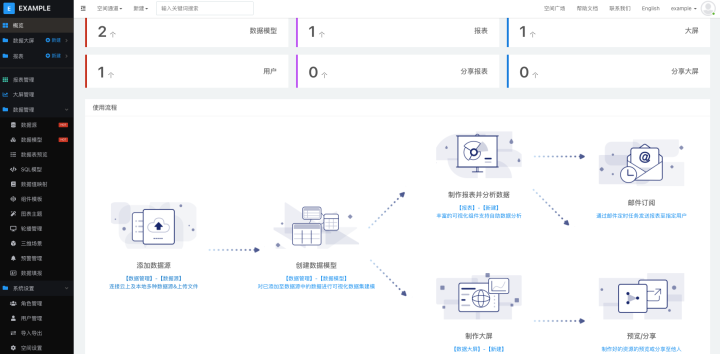

从百度云的控制台进入到Sugar BI组织中后，我们可以看到组织的「空间广场」，空间广场中将列出组织中的所有空间，点击某个空间即可进入到空间内部，空间的概览页面会展示简要的使用流程如下图所示。

​

连接数据源

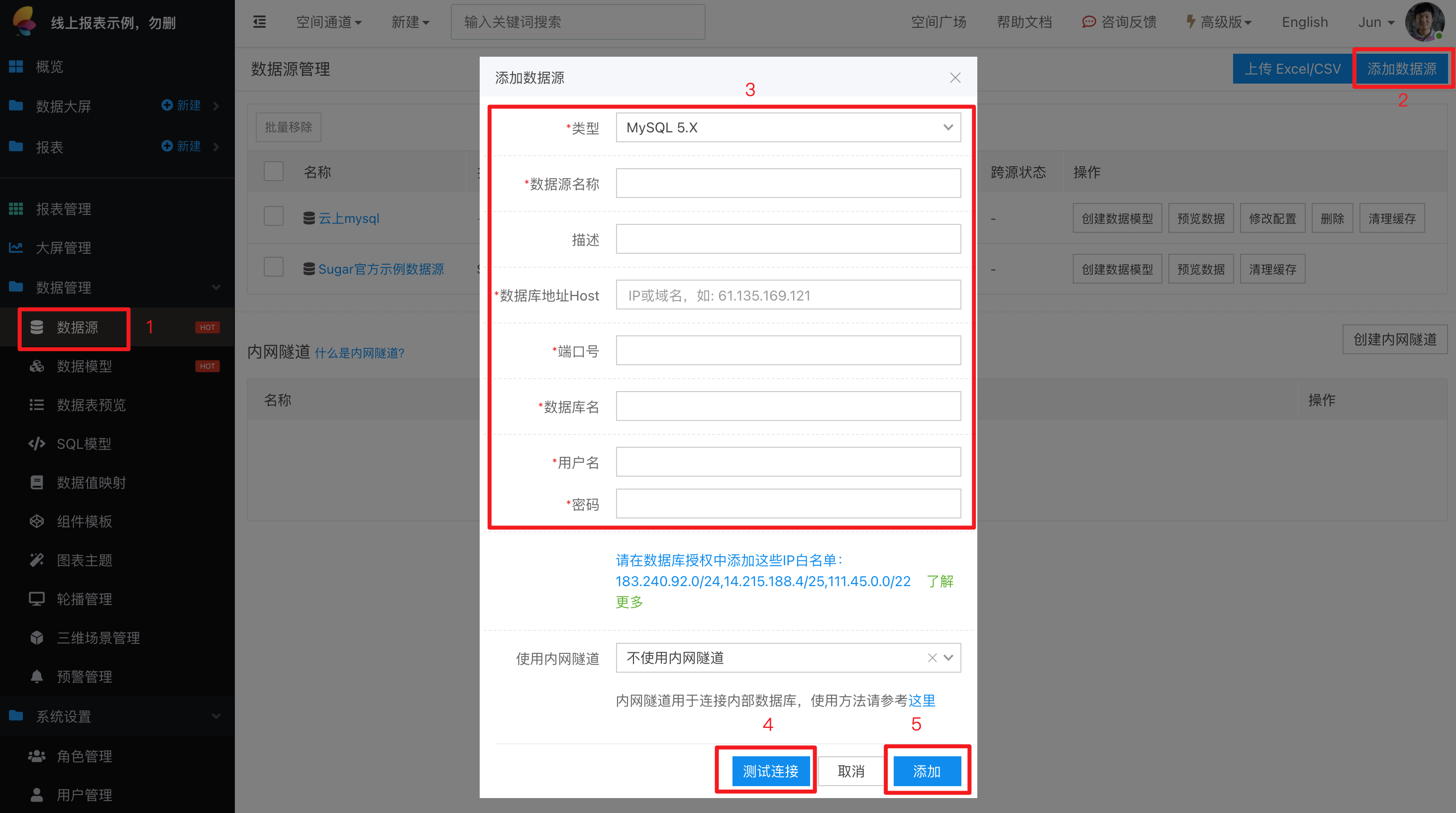

连接数据源，是指让百度智能云Sugar BI和我们的数据库（包括 MySQL、Oracle、SQL Server 等）之间建立连接，让百度智能云Sugar BI能够使用和查询数据库中的数据。以 MySQL 数据库作为示例，假设我们已经有了一个 MySQL 数据库，并且数据库中已有要分析和展示的数据。

数据源的配置详情请见：详细的连接方法。

创建数据模型

数据模型的作用是将源数据整合处理为适合分析的数据集，为后续工作做数据准备。

在数据模型模块，可以将需要的多张数据表关联成一张宽表，并进行逻辑层面的数据处理（如字段重命名、新建计算字段、创建层级、调整字段顺序等操作）。下面介绍一下数据表的建模步骤。更多操作详细介绍见数据模型。

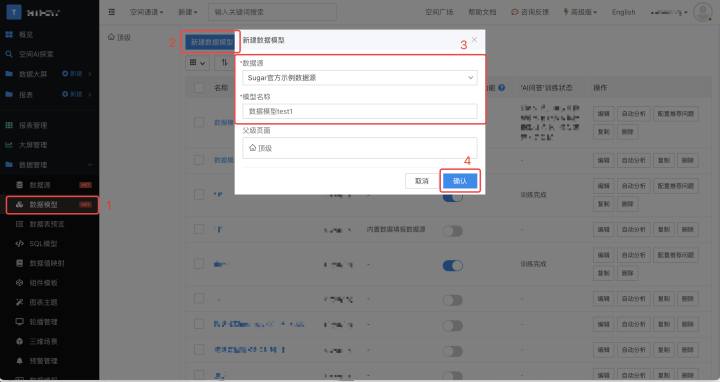

1.新建数据模型

在空间中的「数据模型」管理页面点击「新建数据模型」按钮，即可创建数据模型，选择需要连接的数据源，输入数据模型名称。

​2.添加数据表

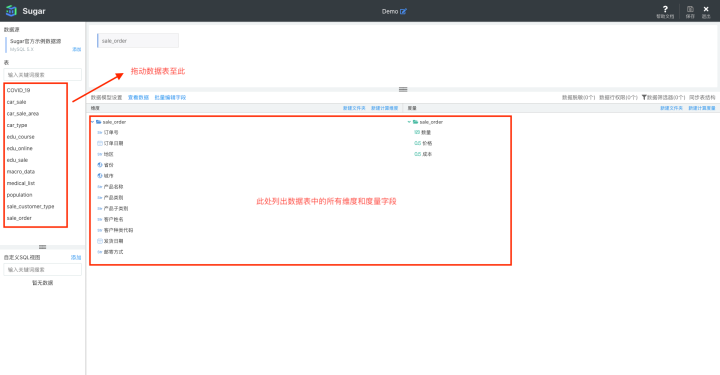

页面左侧将列出数据源中的所有数据表，拖动要分析的数据表至页面中间区域进行表关联。

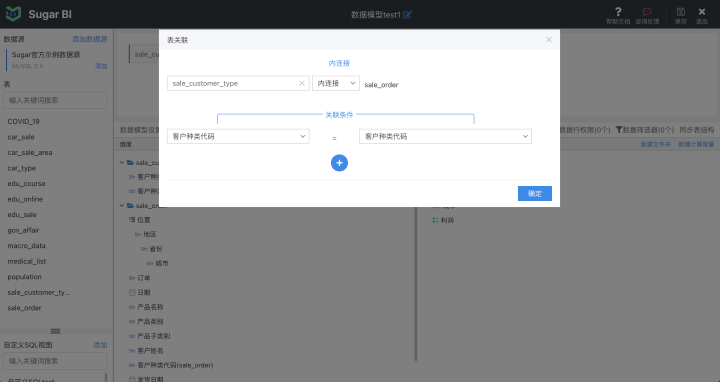

3.多表关联

拖入多张数据表，即可实现多表的关联分析（对应为 SQL 语句中的多表 Join）。这里我们选择 sale_customer_type 和 sale_order 数据表，基于共有的“客户种类代码”字段将它们进行表关联。

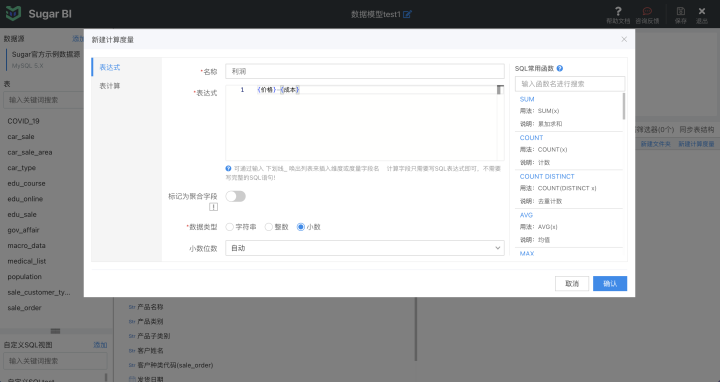

4.新建计算度量

对于右下角的度量字段，点击「新建计算度量」按钮，可以通过一些简单的计算函数，按需新建计算字段。如下图所示，我们新建了“利润”字段用于后续分析。

制作可视化大屏

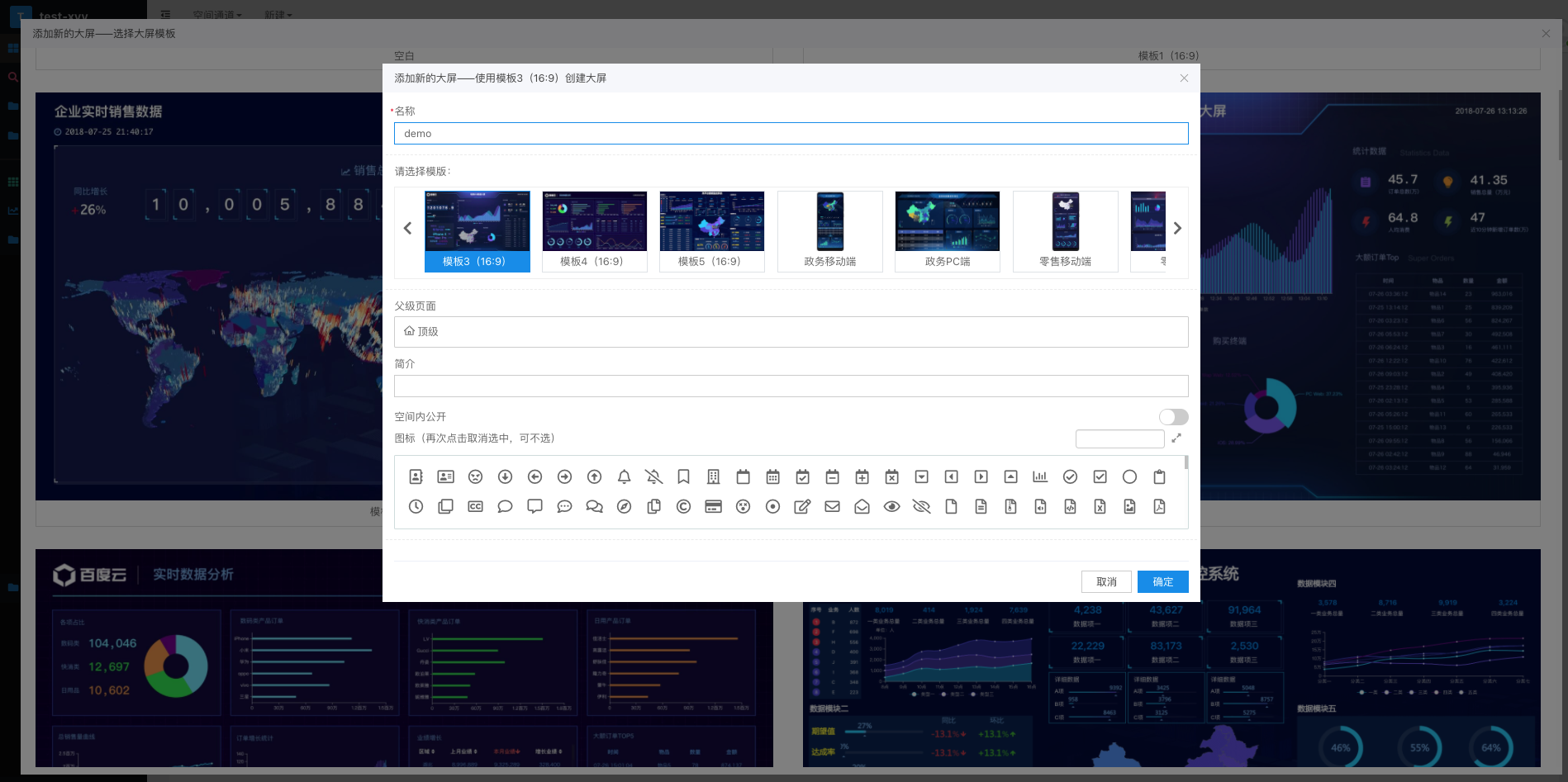

1.创建大屏，选择合适的模板或空白页面，进入编辑模式

2.按照需求制作图表

（1）确定报表框架和展示指标

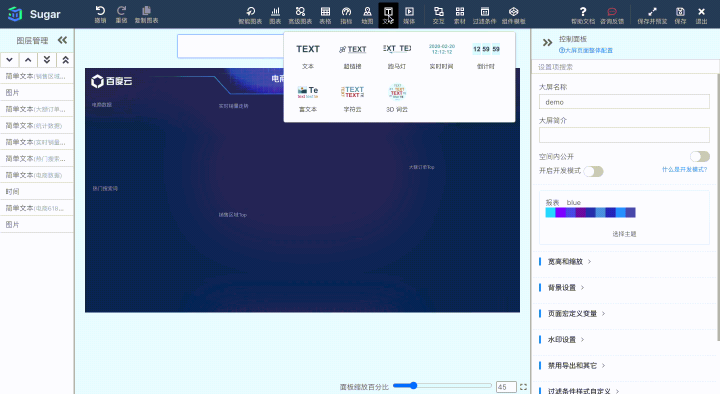

如下图所示，电商 618 数据大屏重点展示的数据有：销售量、订单实时走势、人均消费、区域销售数据、订单排名等。选择「文字」菜单中的「文本」组件，将各个数据在大屏上列出。

期间，可以使用「素材」菜单中的各个组件设计大屏样式。

​

（2）选择图表并绑定数据

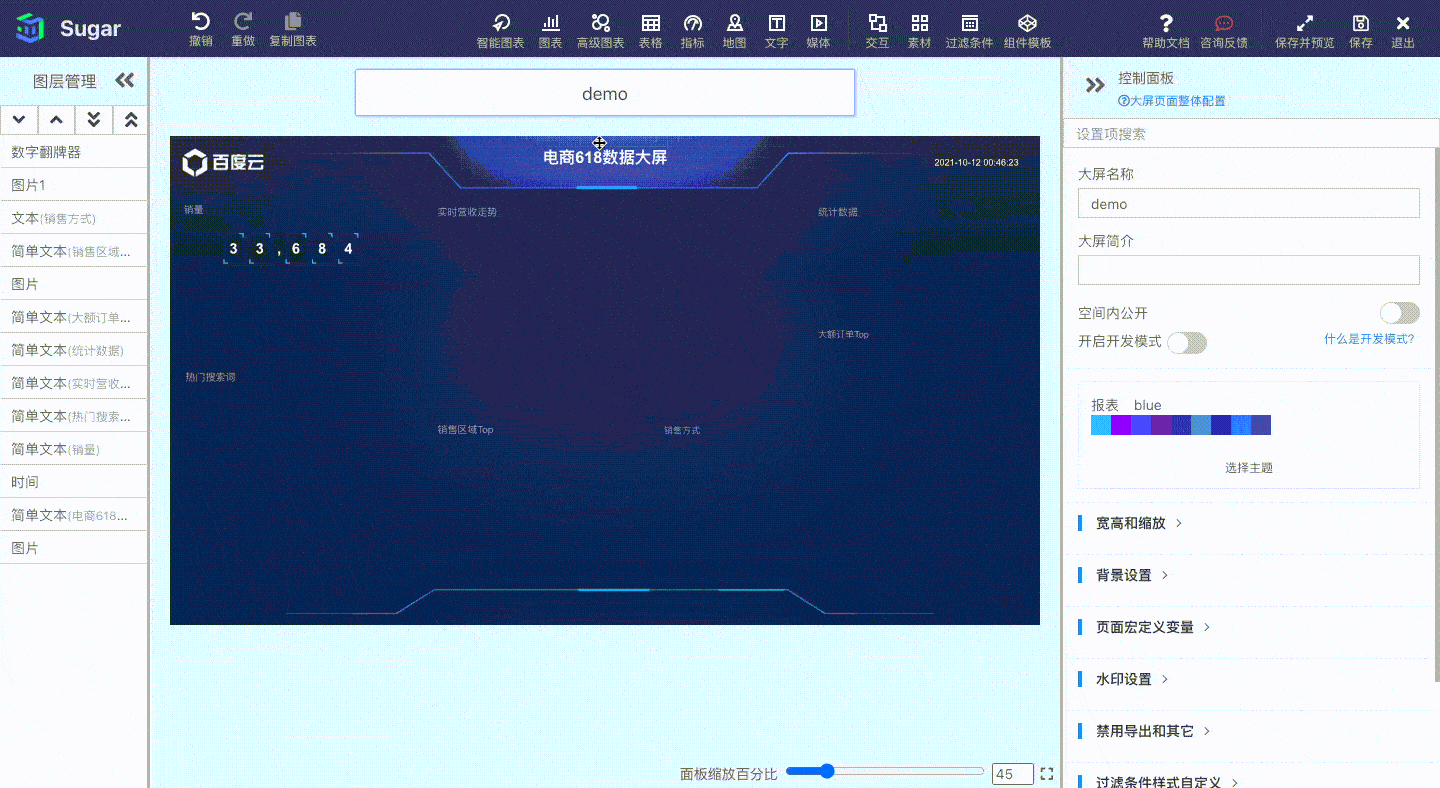

大屏的核心位置，我们用来展示“订单利润实时走势”，走势相关的图表一般选择折线图或者柱状图，为了使大屏更丰富，这里我们选择“柱状图”。

选择「图表」菜单中的「柱状图」，调整其位置后，在「数据」菜单下为“订单利润实时走势”图表绑定「数据模型」，将“订单日期”拖入“X 轴”，“利润”字段拖入“Y 轴”容器。

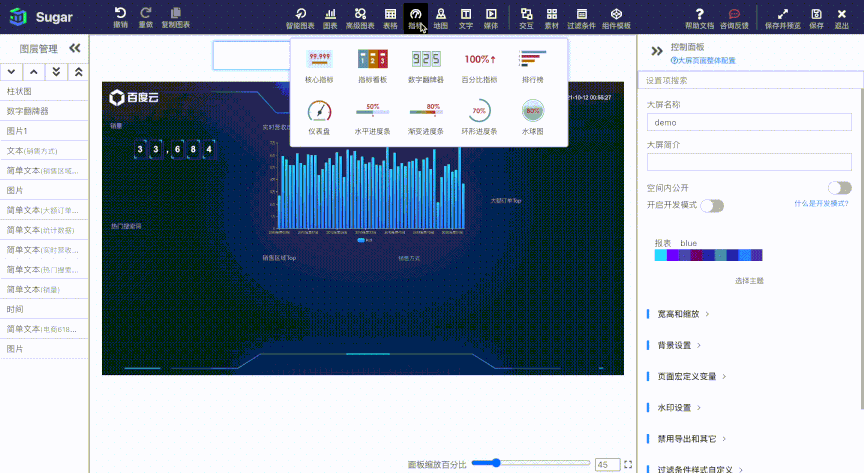

​如下图所示，为其他数据展示选择图表组件，拖拽布局并绑定数据。

​（3）设置图表的定时刷新

如下图所示，为各区域的销售数据设置刷新时间为 10 秒。

​（4）设置大屏样式

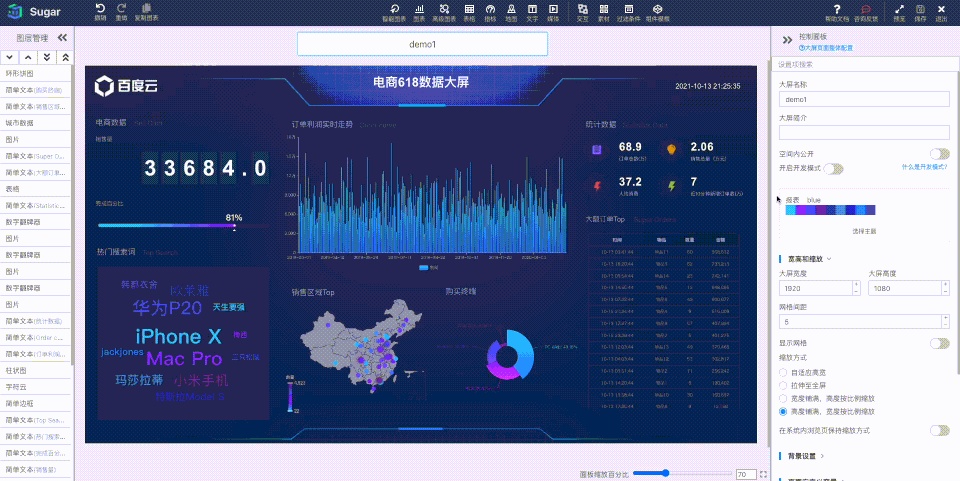

鼠标选中数据大屏的非图表部分，在控制面板中即可设置大屏「主题」、「宽高」、「背景」、「水印」等。

​预览和分享

1.预览 点击右上角「保存并预览」。Sugar BI支持 PC 和移动端两种预览方式。

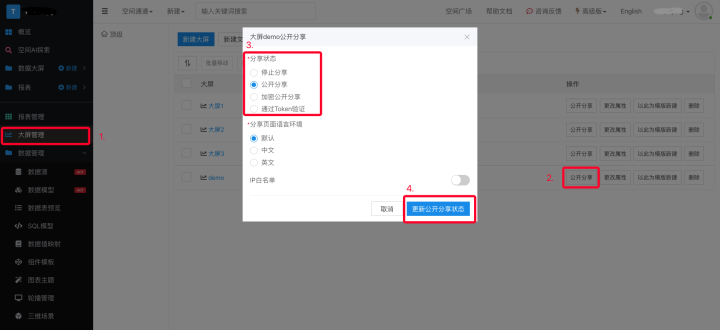

2.分享 在「大屏管理」页面，设置电商 618 数据大屏「公开分享」。获取分享链接即可分享给他人。除此之外，Sugar BI也支持其他公开和加密分享。

​

目前Sugar BI还有免费试用，大家做实时滚动地图大屏的时候可以去试用一下！
