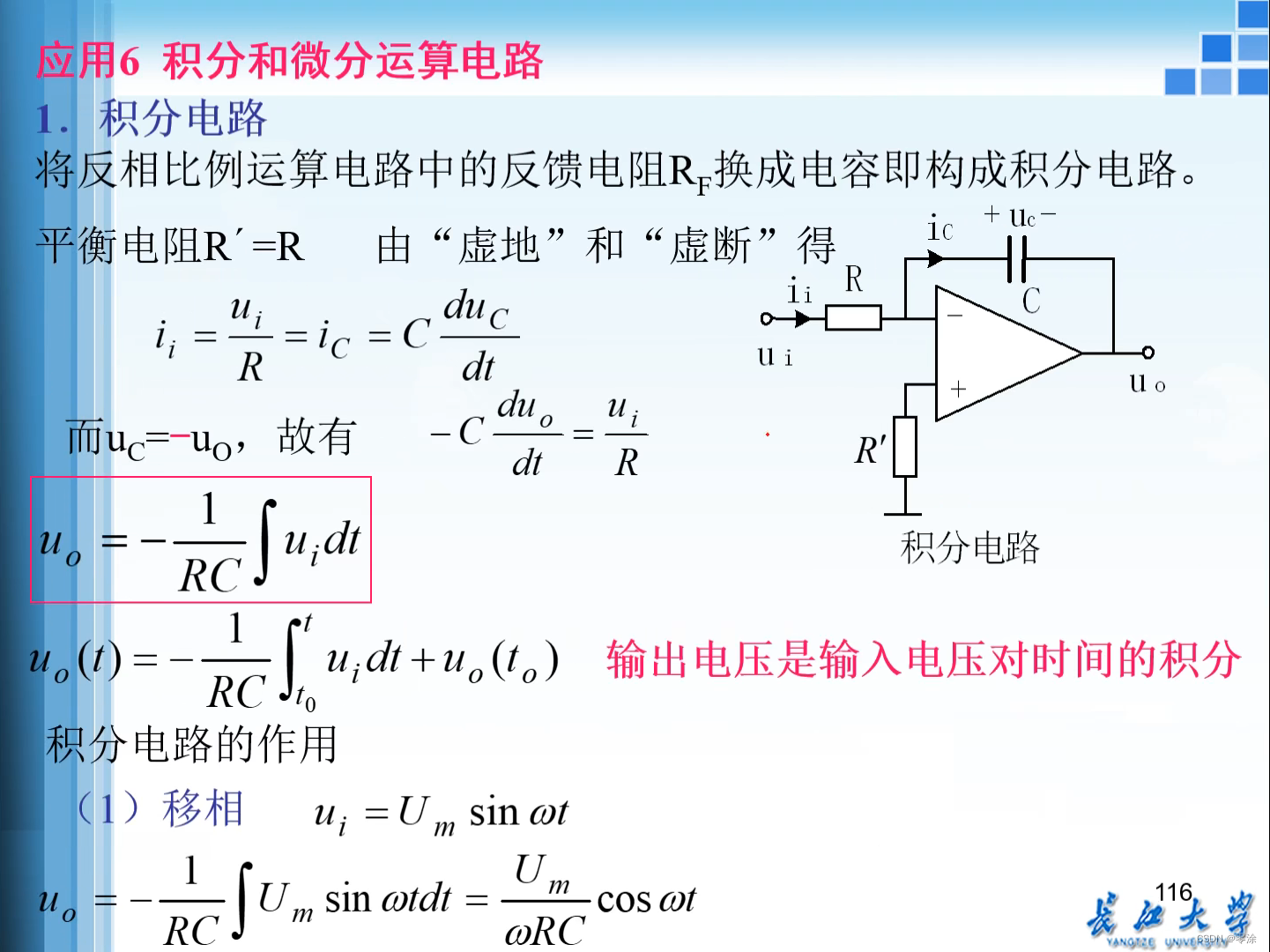

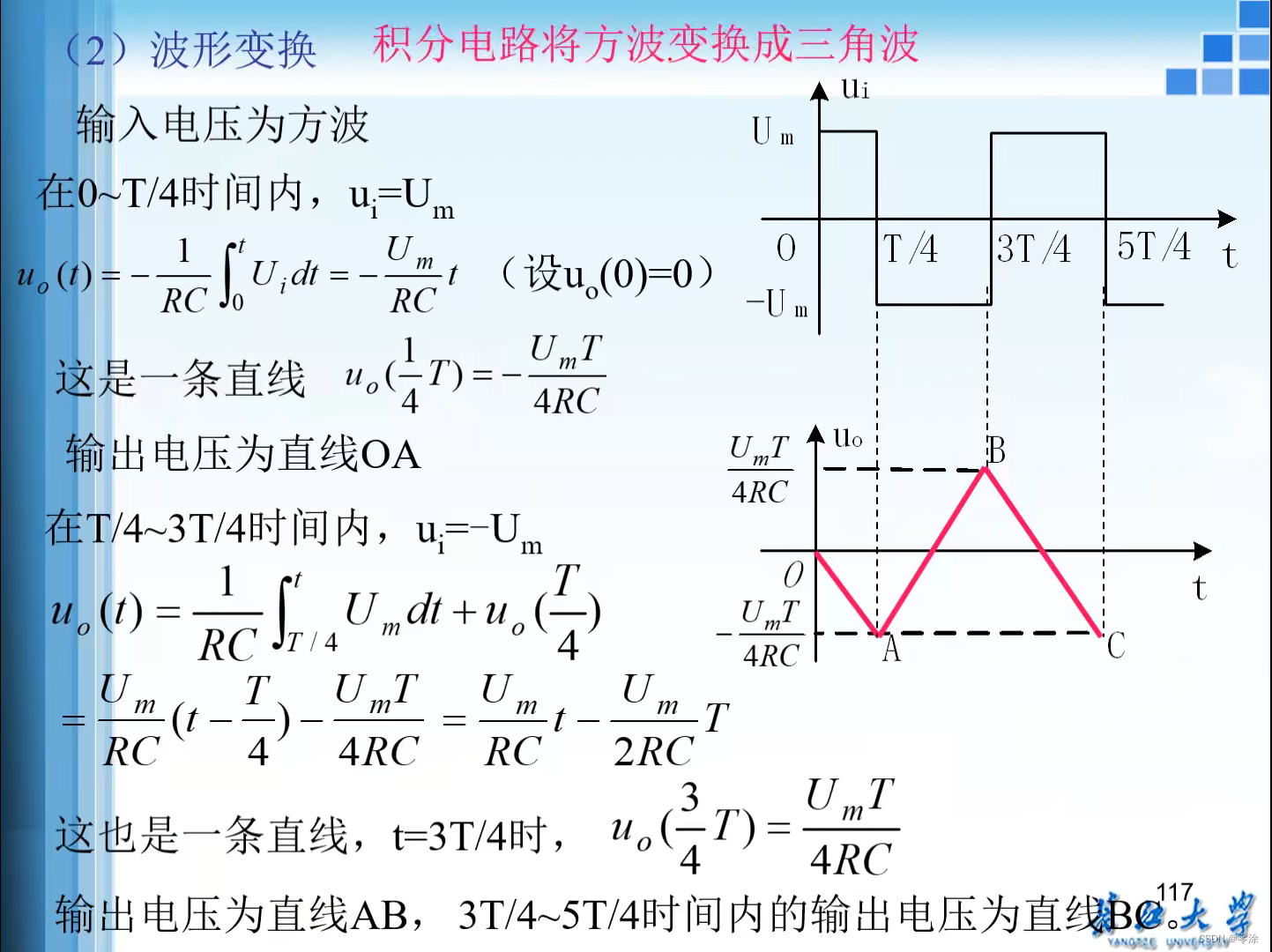

一、积分电路

在这里插入图片描述
在这里插入图片描述

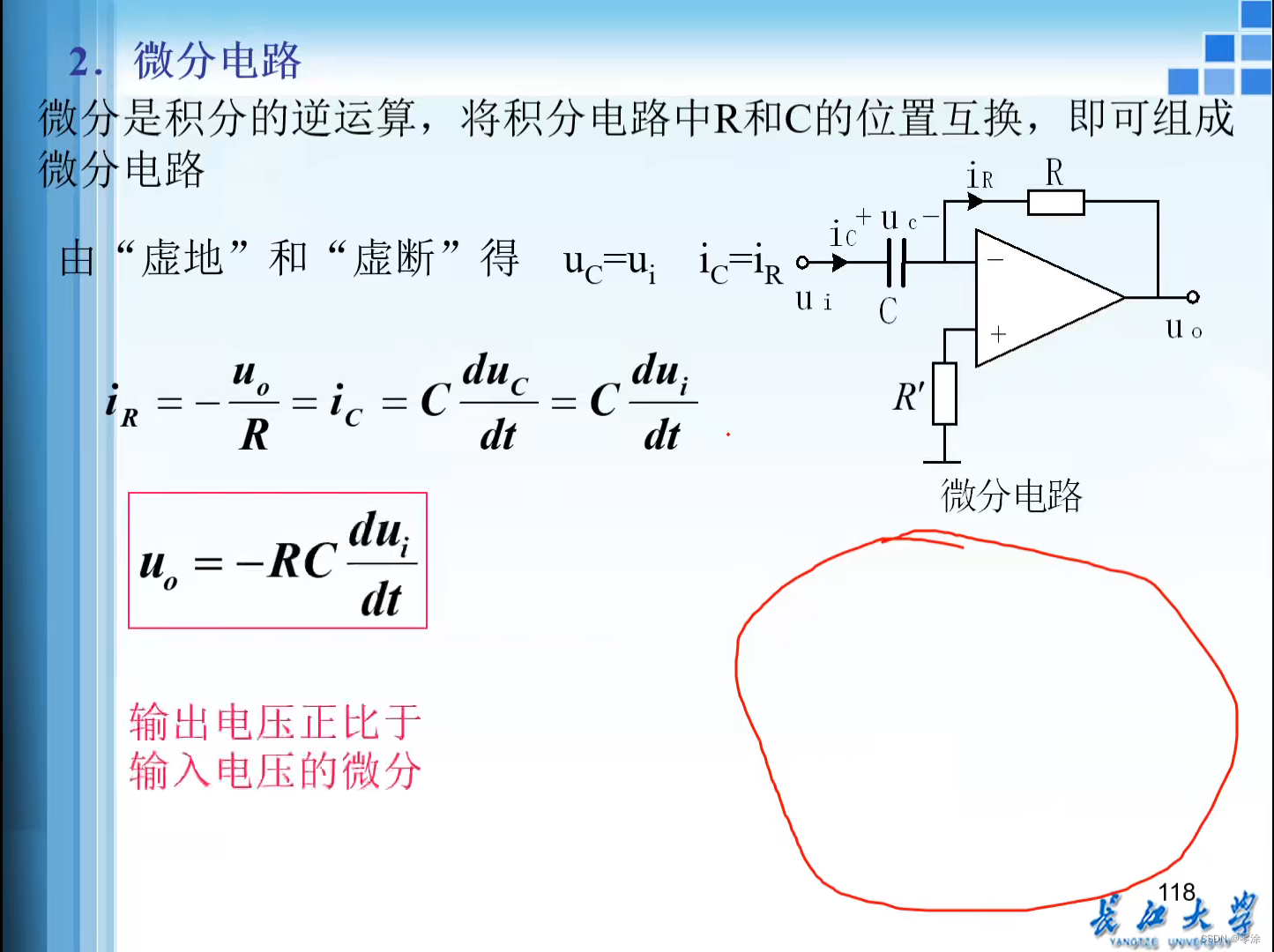

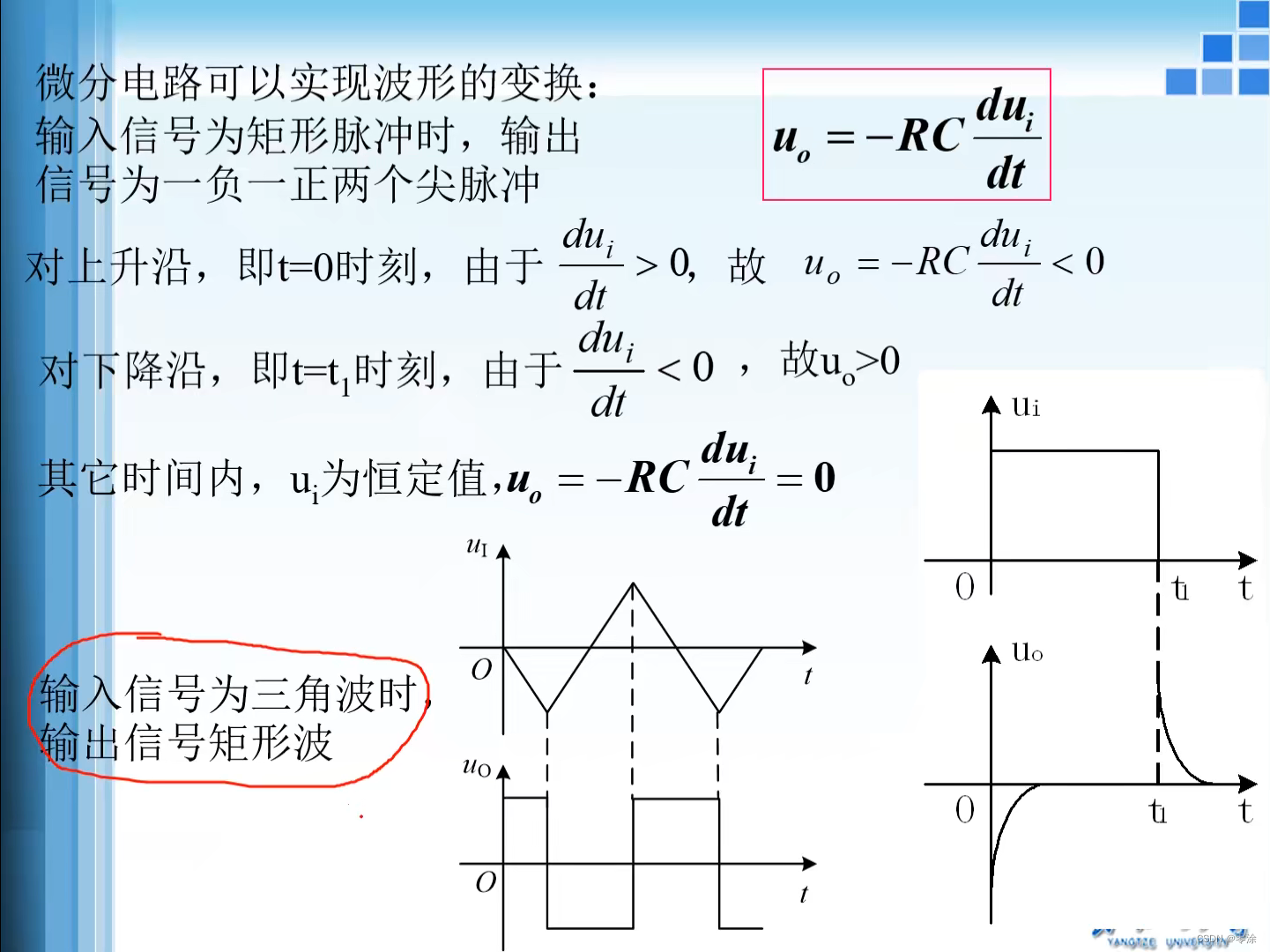

二、微分电路

在这里插入图片描述
在这里插入图片描述

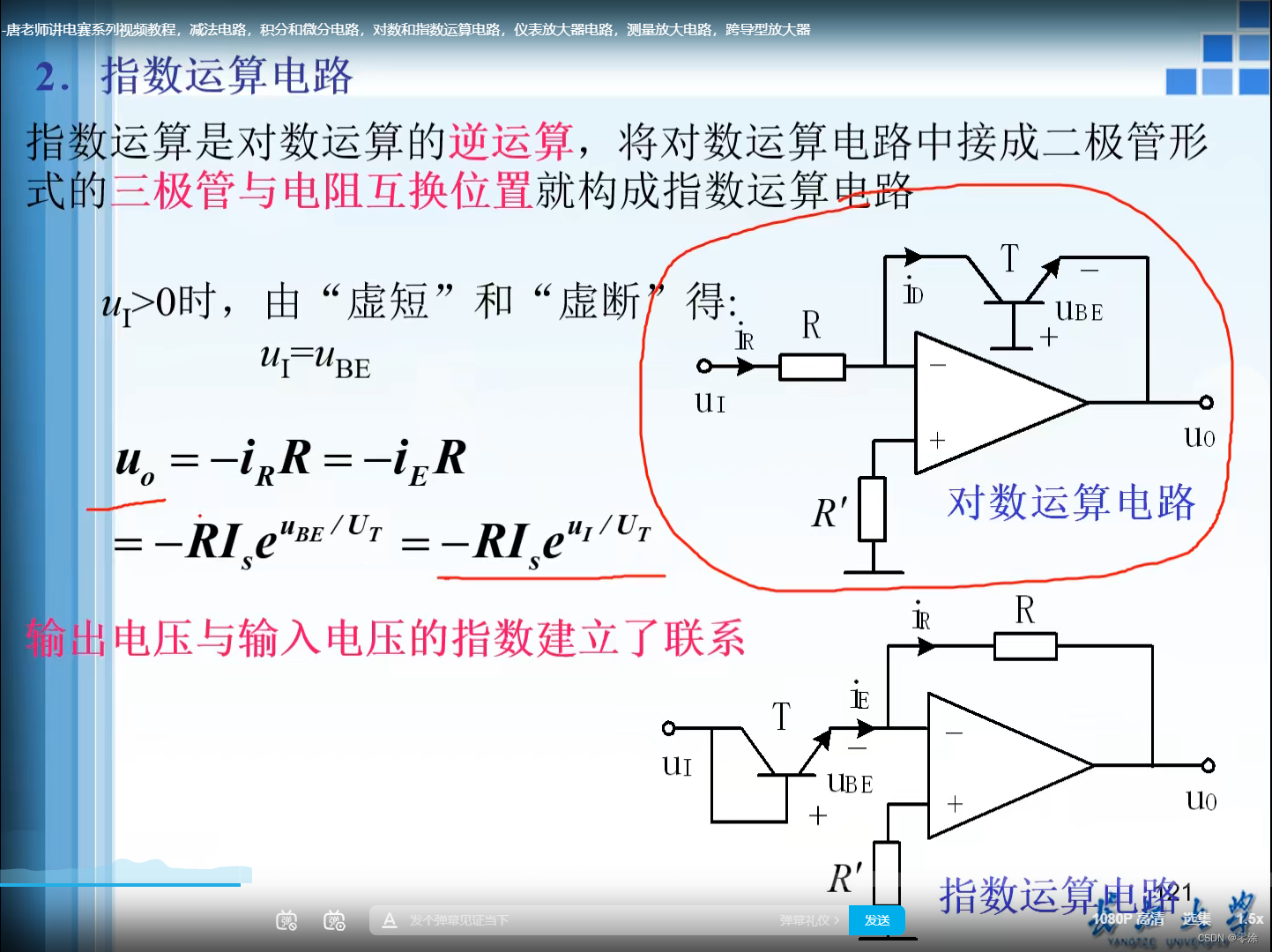

四、指数运算电路

# 三、对数运算电路

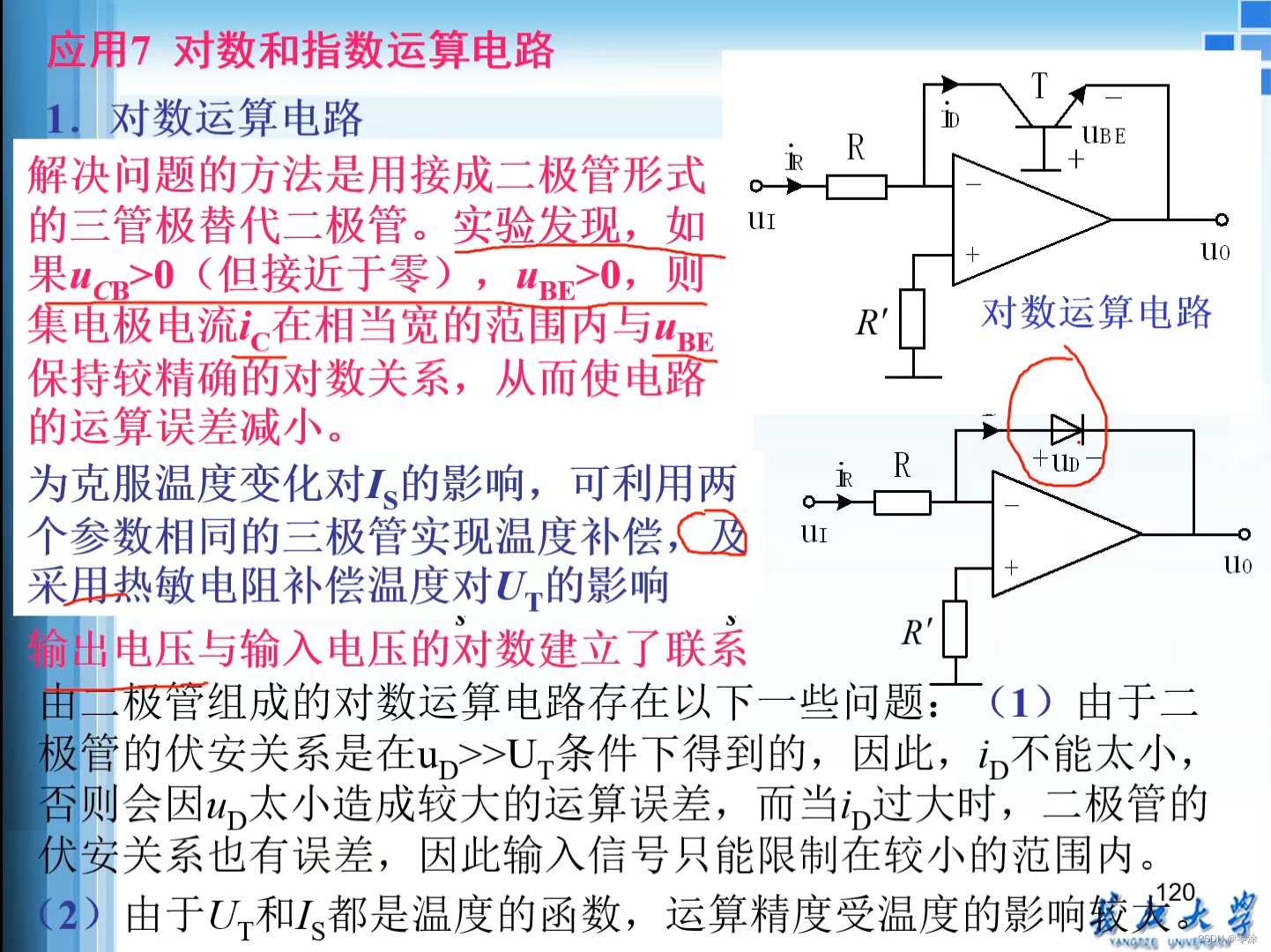

五 对数运算电路

在这里插入图片描述

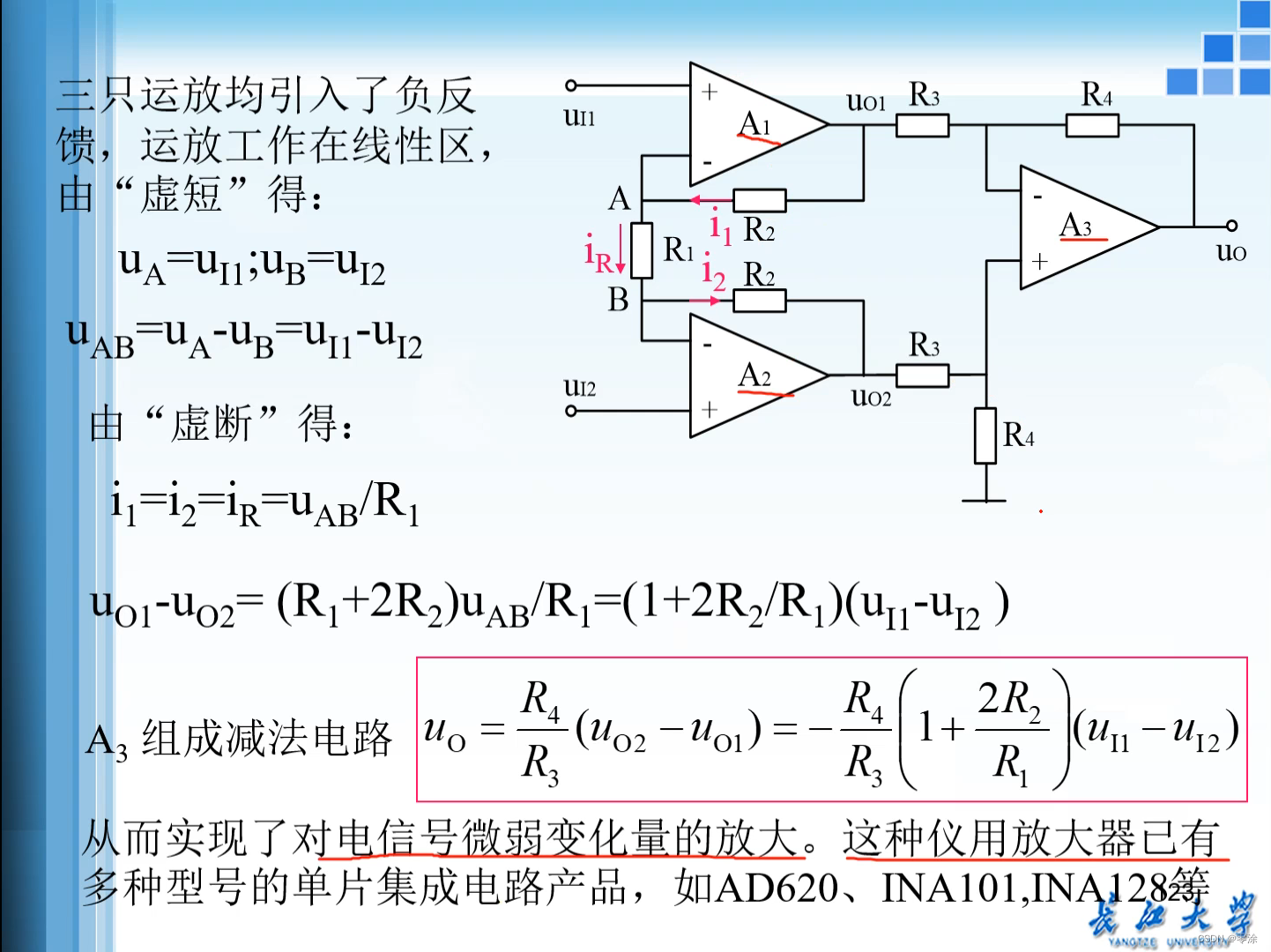

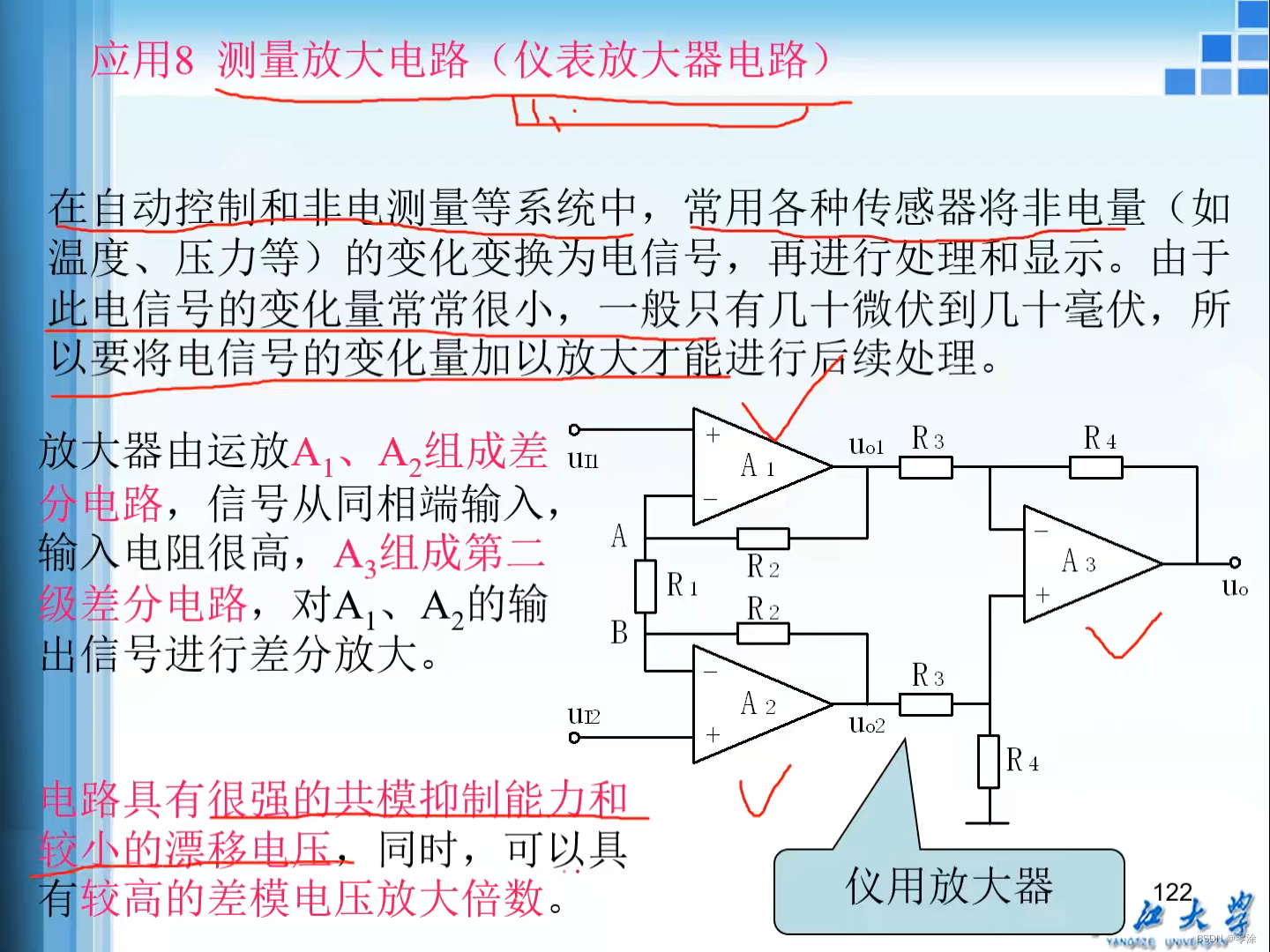

六、仪表放大电路

在这里插入图片描述
在这里插入图片描述

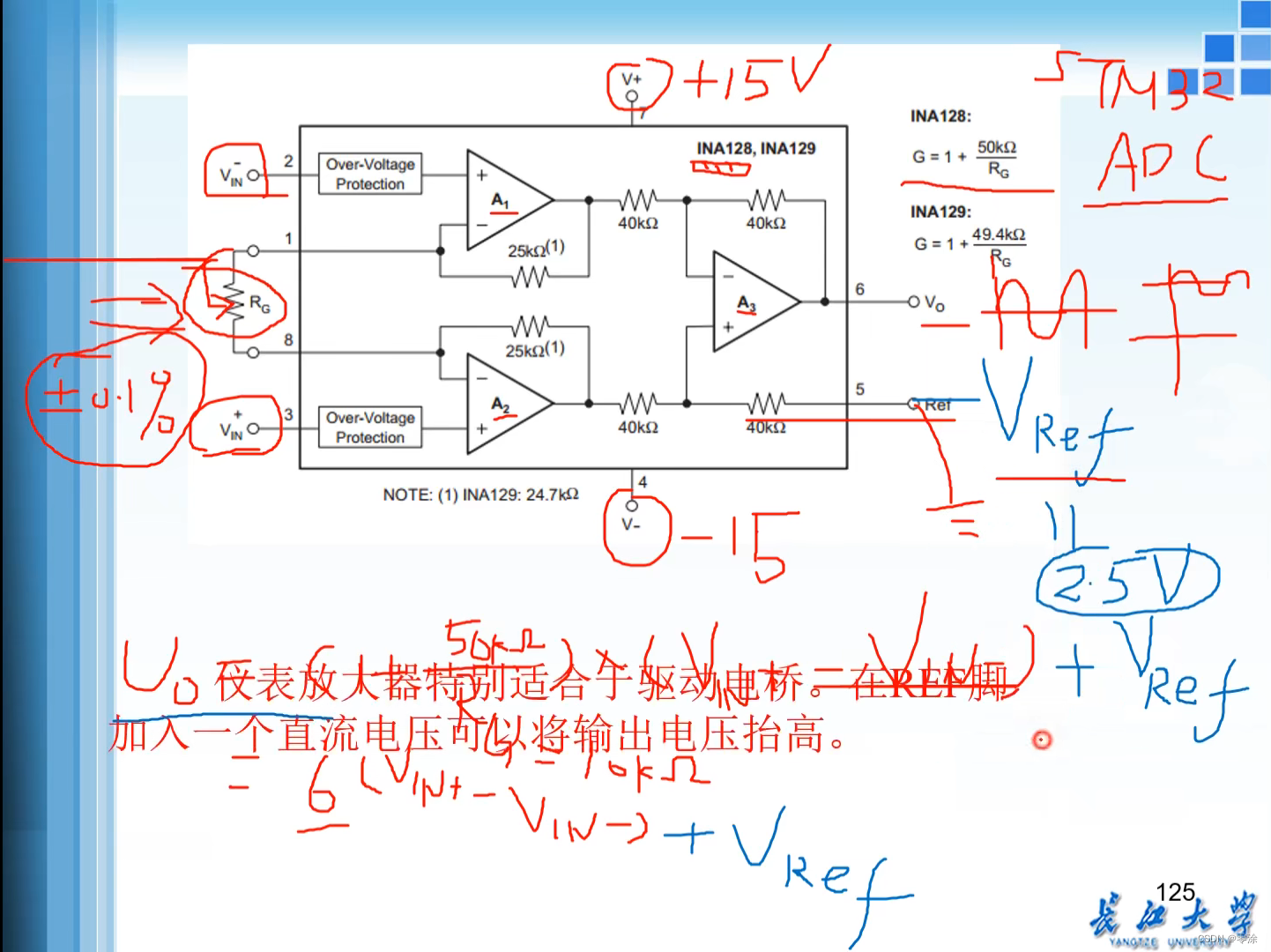

下图为常见的INA128的内部框图

  • 若将5号管脚接地，也即Vref=0V，那么此电路为标准的仪表放大器电路，此时：Vo=(1+50K/RG)*(VIN±VIN-)
  • 若将5号管脚接某一正直流电压，也即Vref=XV，那么Vo=(1+50K/RG)*(VIN±VIN-)+Vref。 若输出的信号直接给单片机的ADC，一般采用该种方式进行连接，这样就可以省去了将负电压抬升至0电位以上。
    在这里插入图片描述

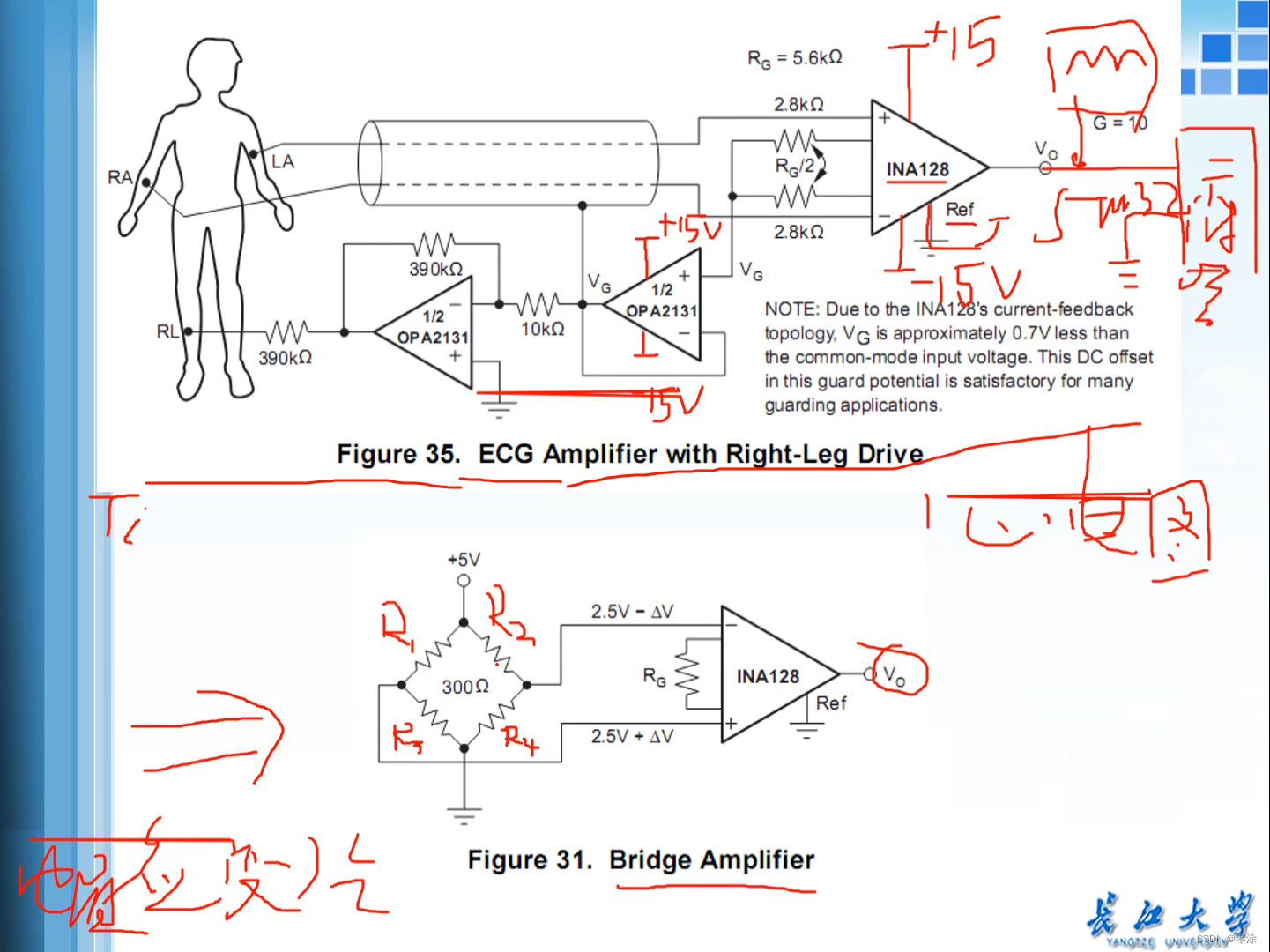

INA128用于测量心电图和惠斯通电桥的应用

在这里插入图片描述

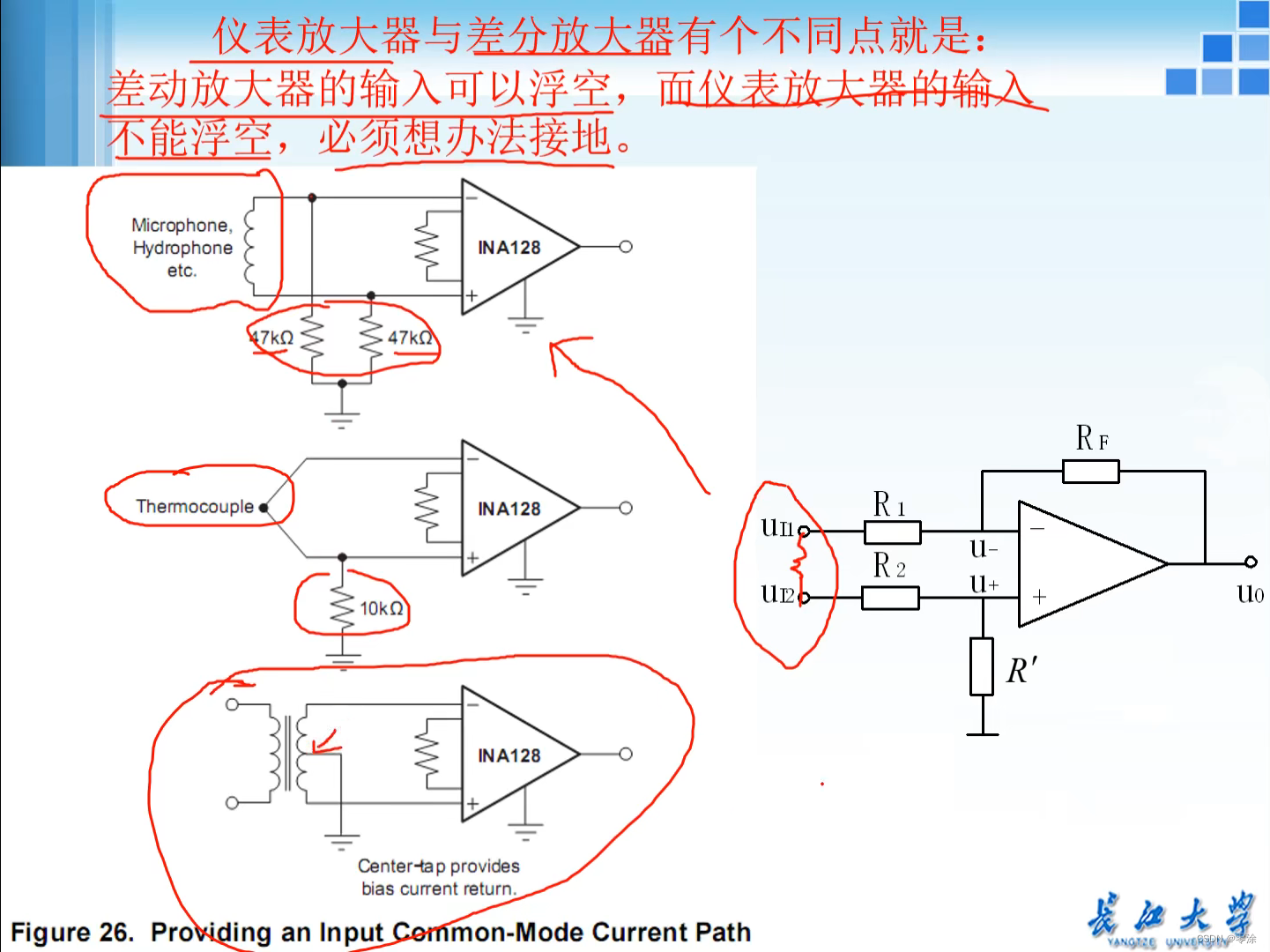

仪表放大器和差分放大器输入端的区别

仪表放大器的输入端不能悬空， 图下图所示，需要在输入端，加上下拉电阻。
差分放大器的输入端可以悬空，如右图所示，不需要接下拉电阻
在这里插入图片描述

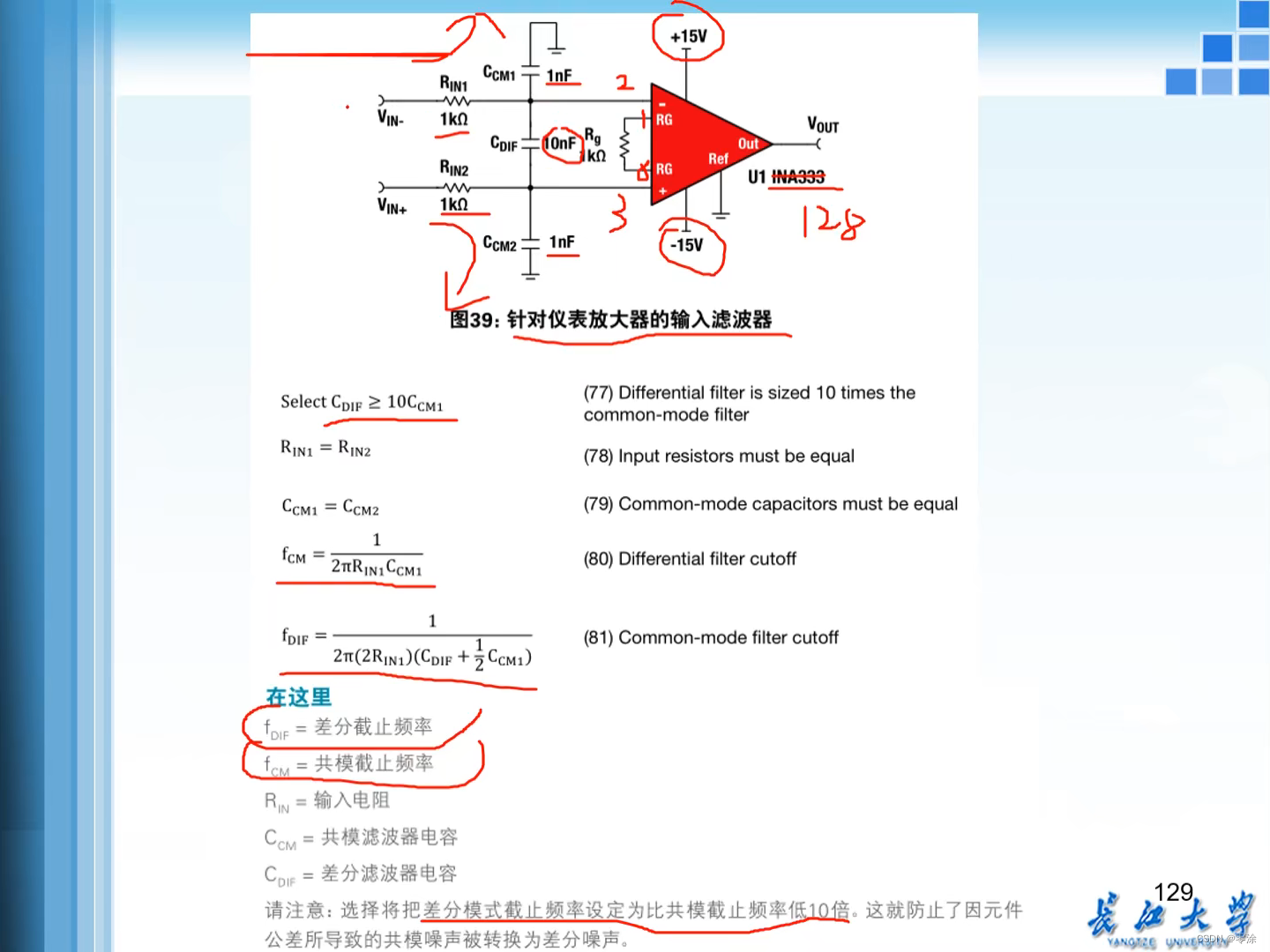

INA128的滤波处理

如下图所示，RIN1和CCM1(RIN2和CCM2)共同组成了低通滤波器，CDIF为差分滤波器电容，值得注意的是差分模式截止频率应设定为比共模截止频率低10倍
在这里插入图片描述

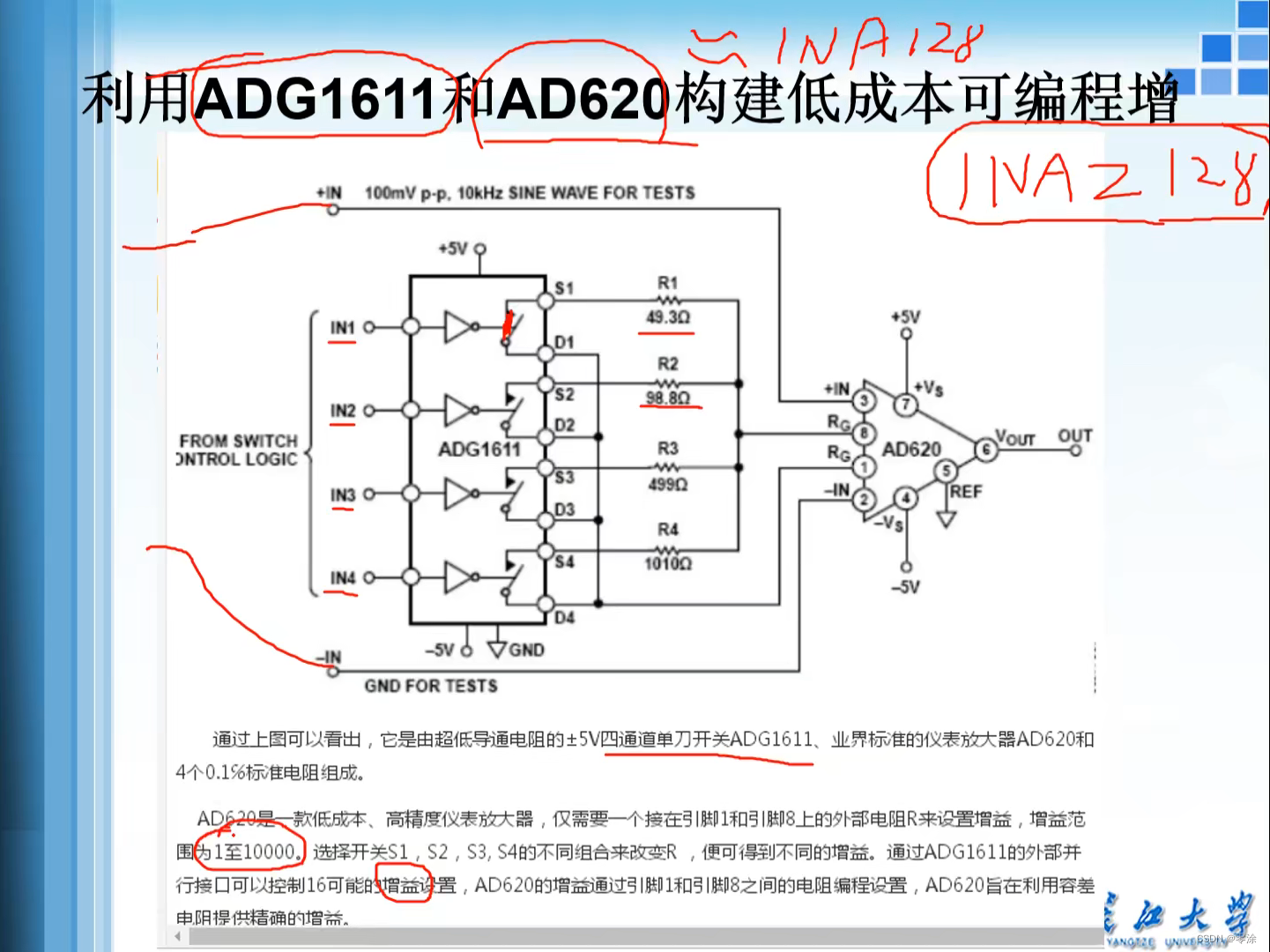

ADI公司的仪表放大器

S1~S4用于选择内部增益电阻的大小， 可以使用模拟开关实现低成本的可编程增益放大器。
在这里插入图片描述

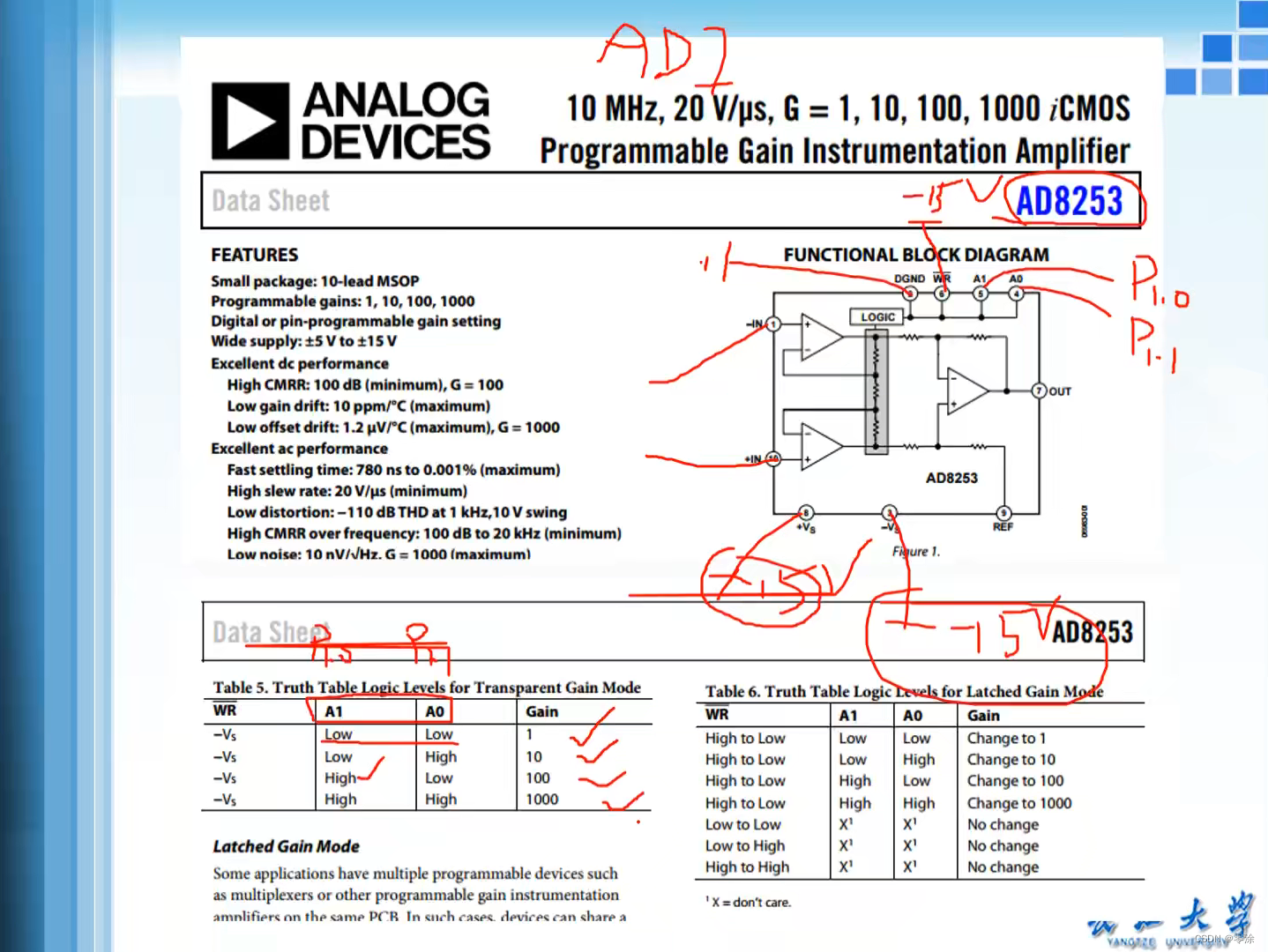

ADI公司可编程仪表放大器：AD8253

通过A1和A0来改变运算放大器的增益
在这里插入图片描述

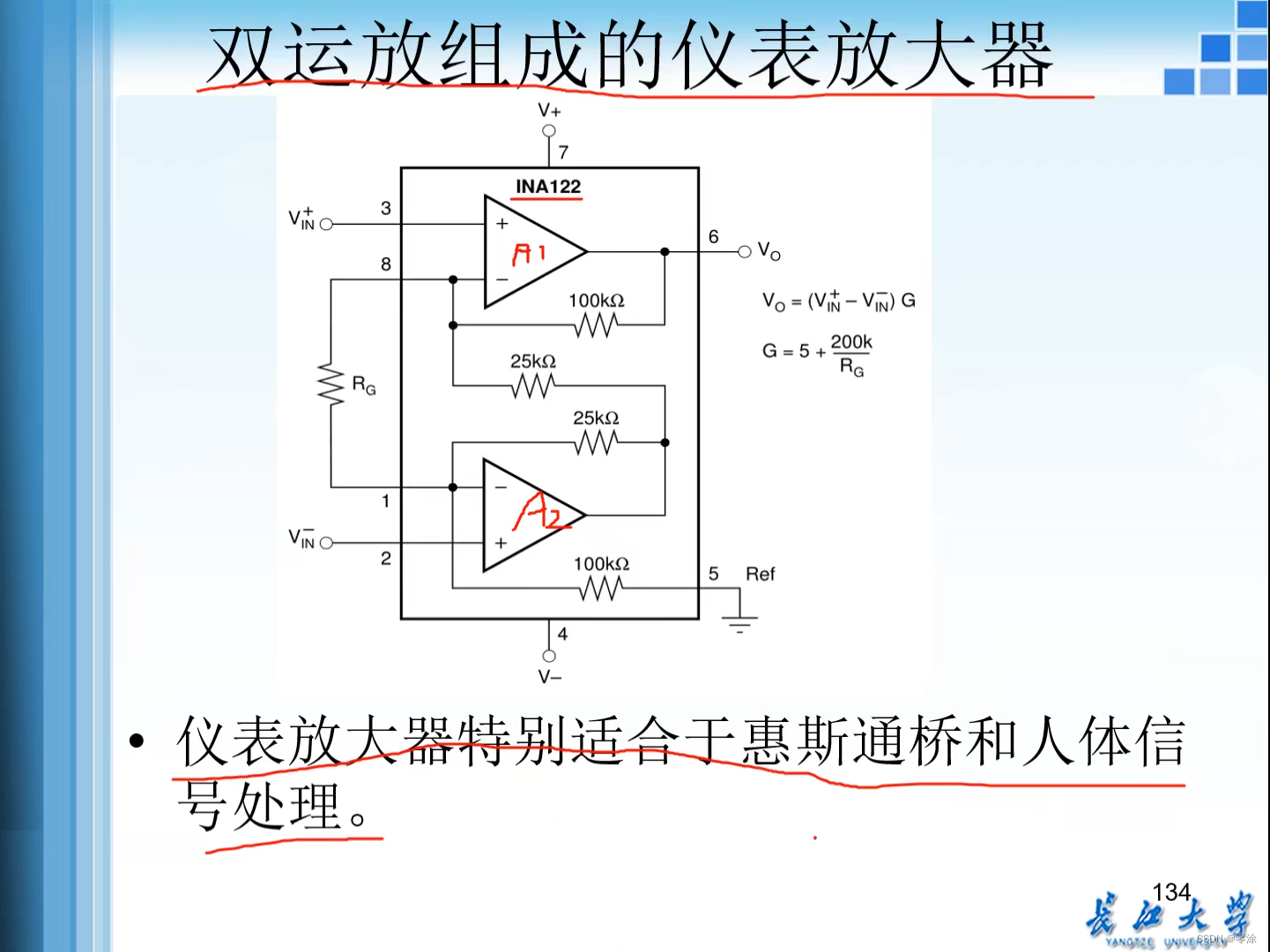

双运放组成的仪表放大器

在这里插入图片描述

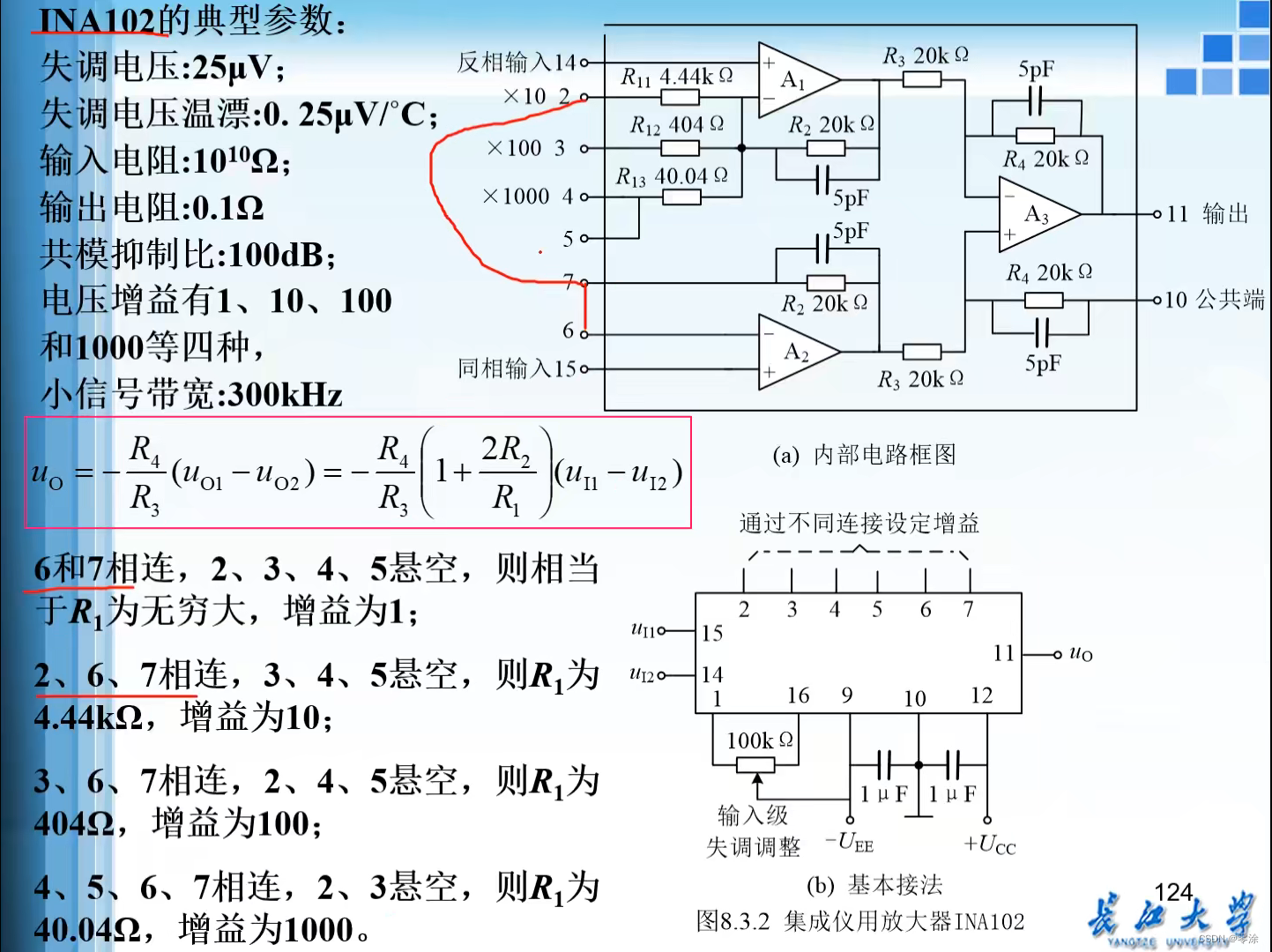

INA102可编程仪表放大器

在这里插入图片描述

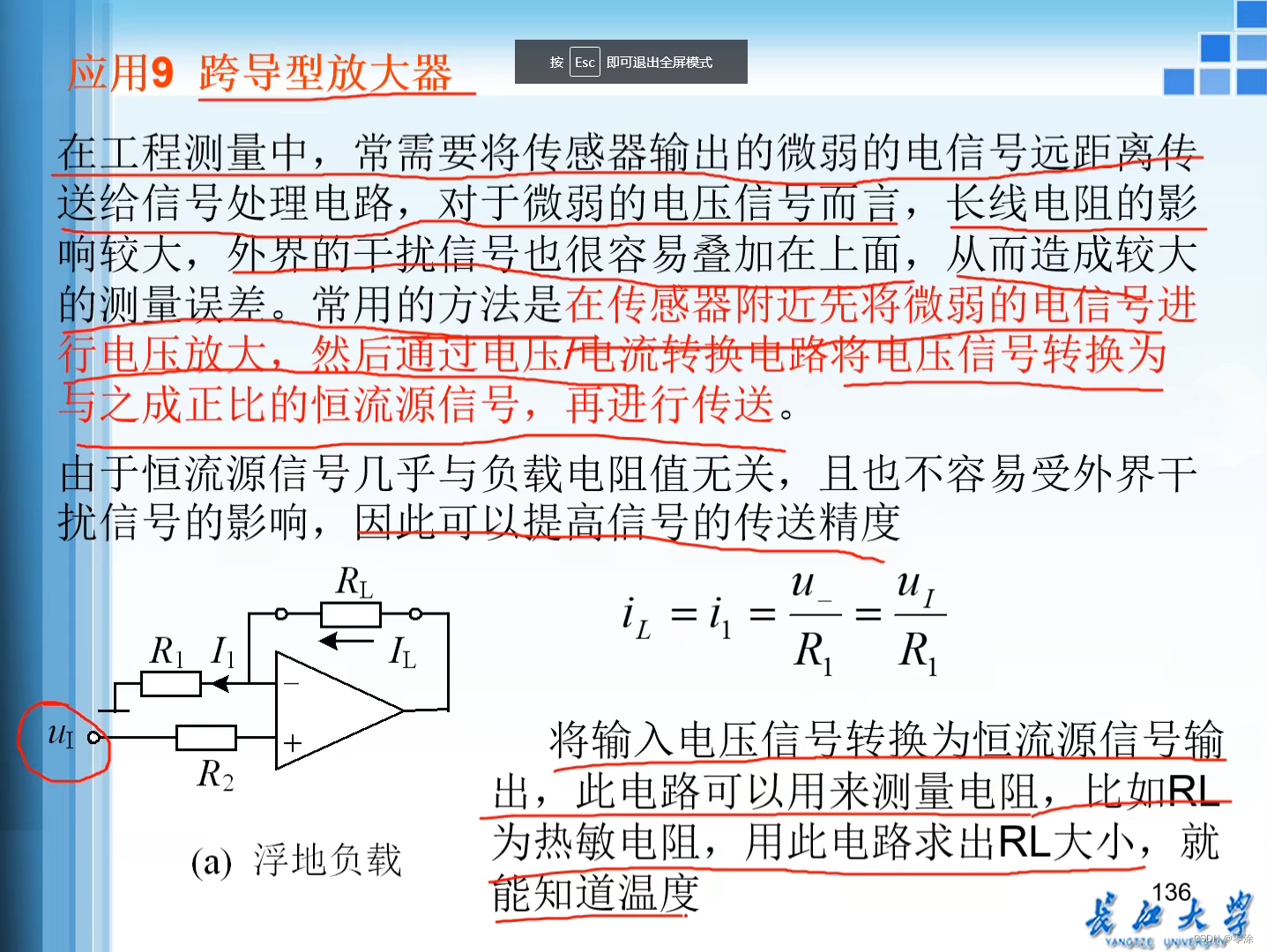

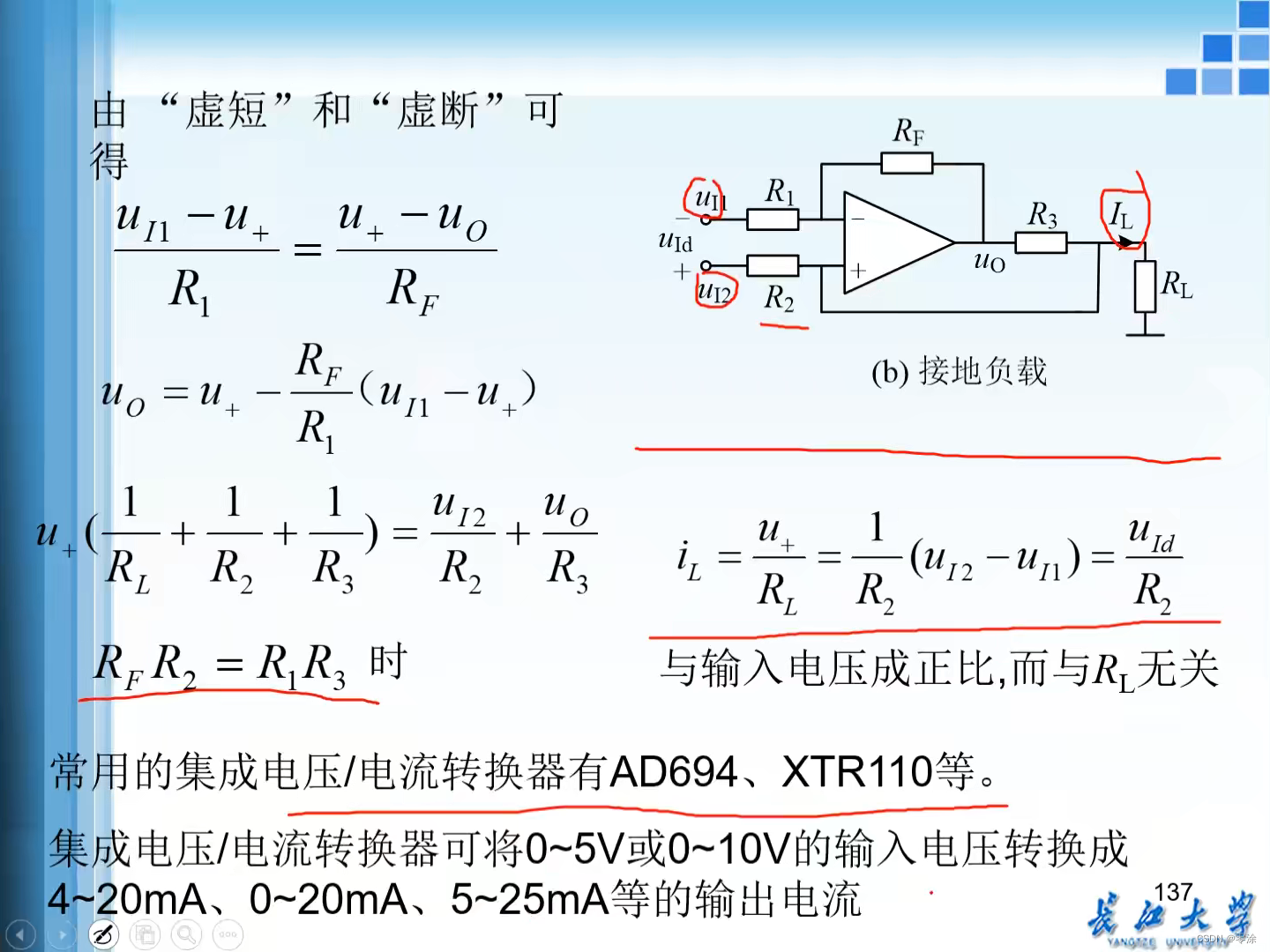

七、跨导型放大器

在这里插入图片描述
在这里插入图片描述
