唐老师讲运算放大器(第二讲)——运放的供电电压VS、输入偏置电流IB、噪声VN,输入失调电压VOS，增益带宽积，压摆率

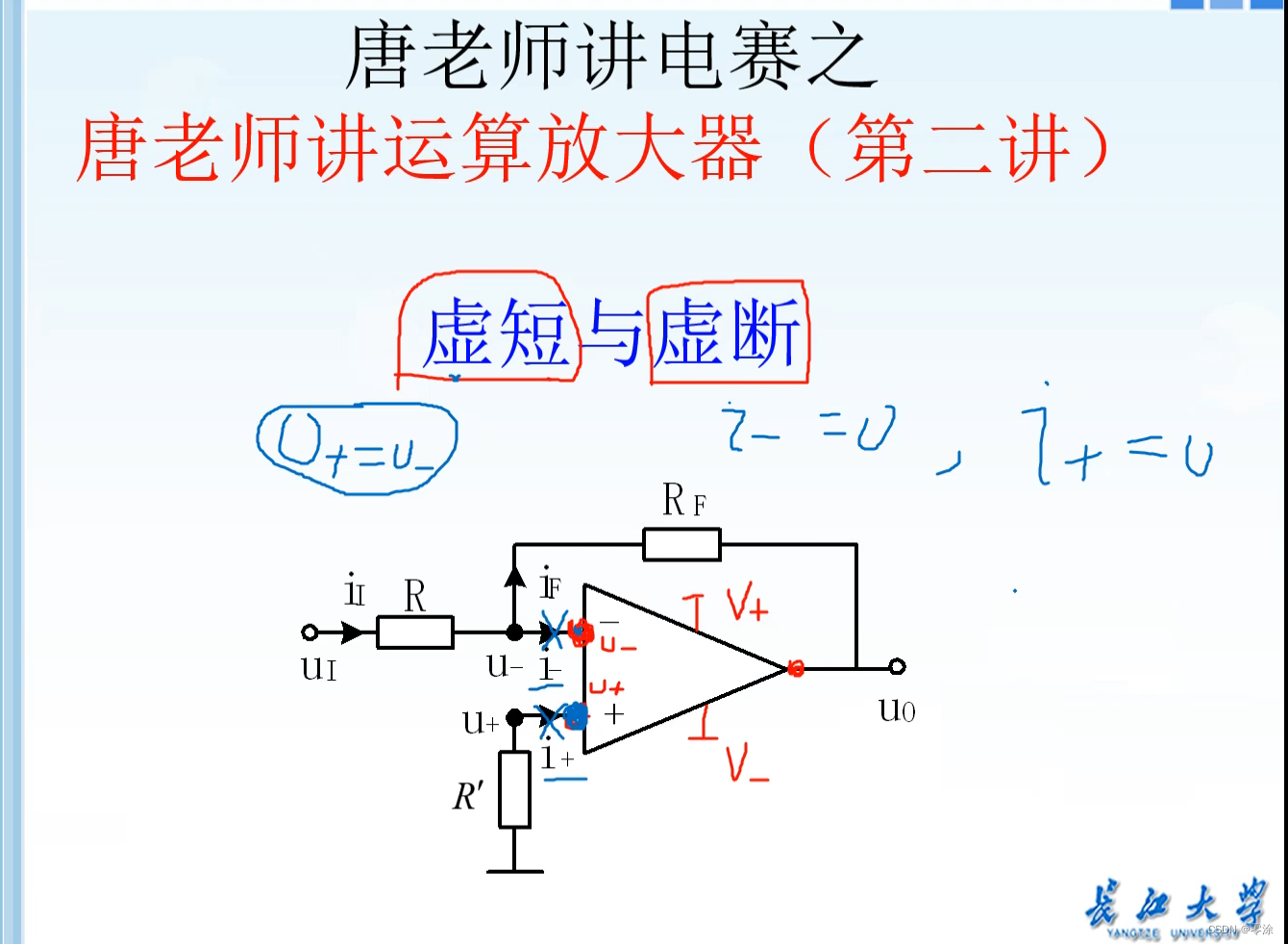

一、 运放的虚短和虚断

• 虚短： 同相输入端短接反向输入端，也即图示u- = u+
• 虚断：同相输入端和反向输入端断开，也即图示 i- = i+ = 0


二、 输入偏置电流Ib

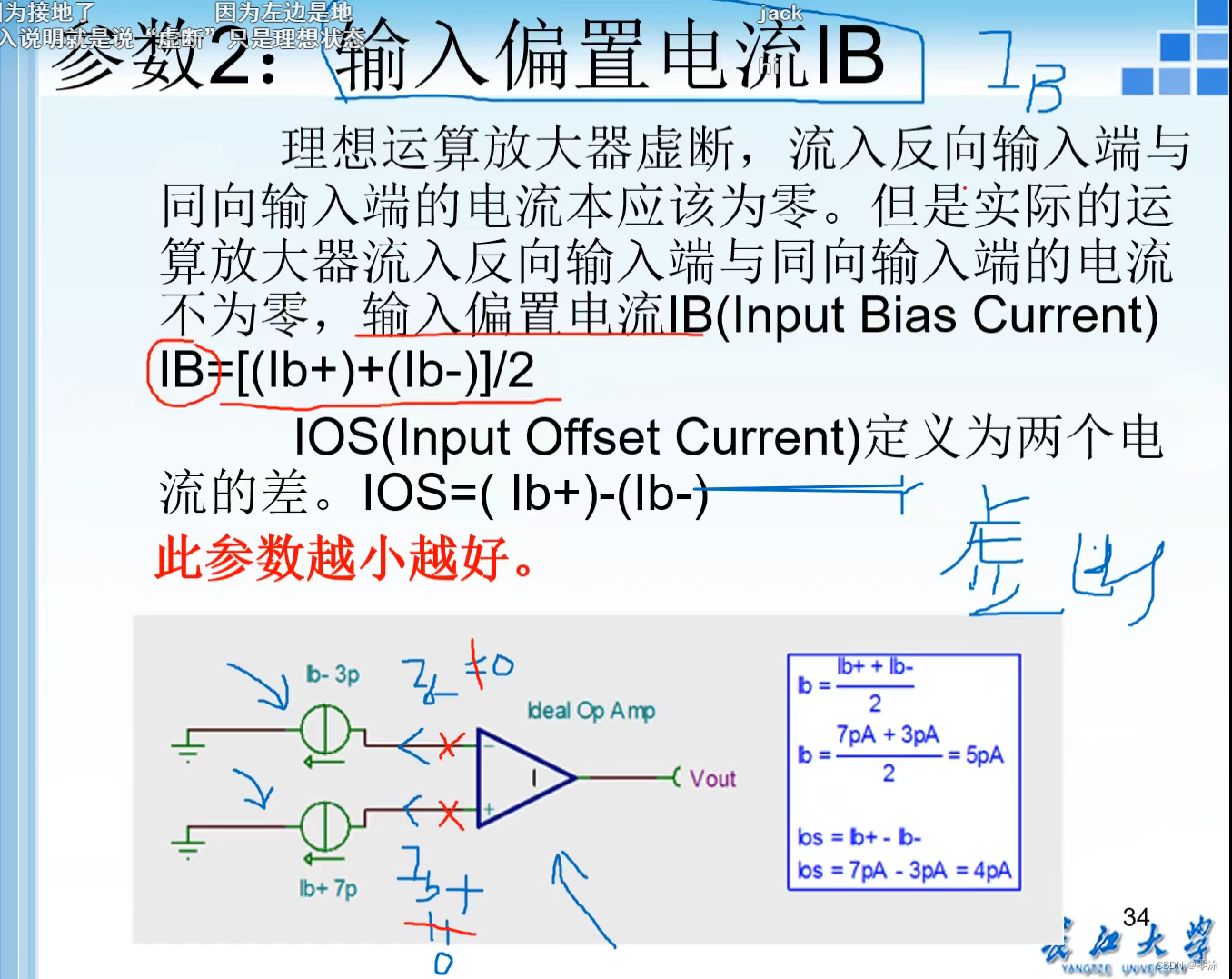

输入偏置电流Ib为流入或流出同相和反相输入端的电流的平均值，理想运放该电流值为0，但是实际上是不为0的，计算公式如下图所示。

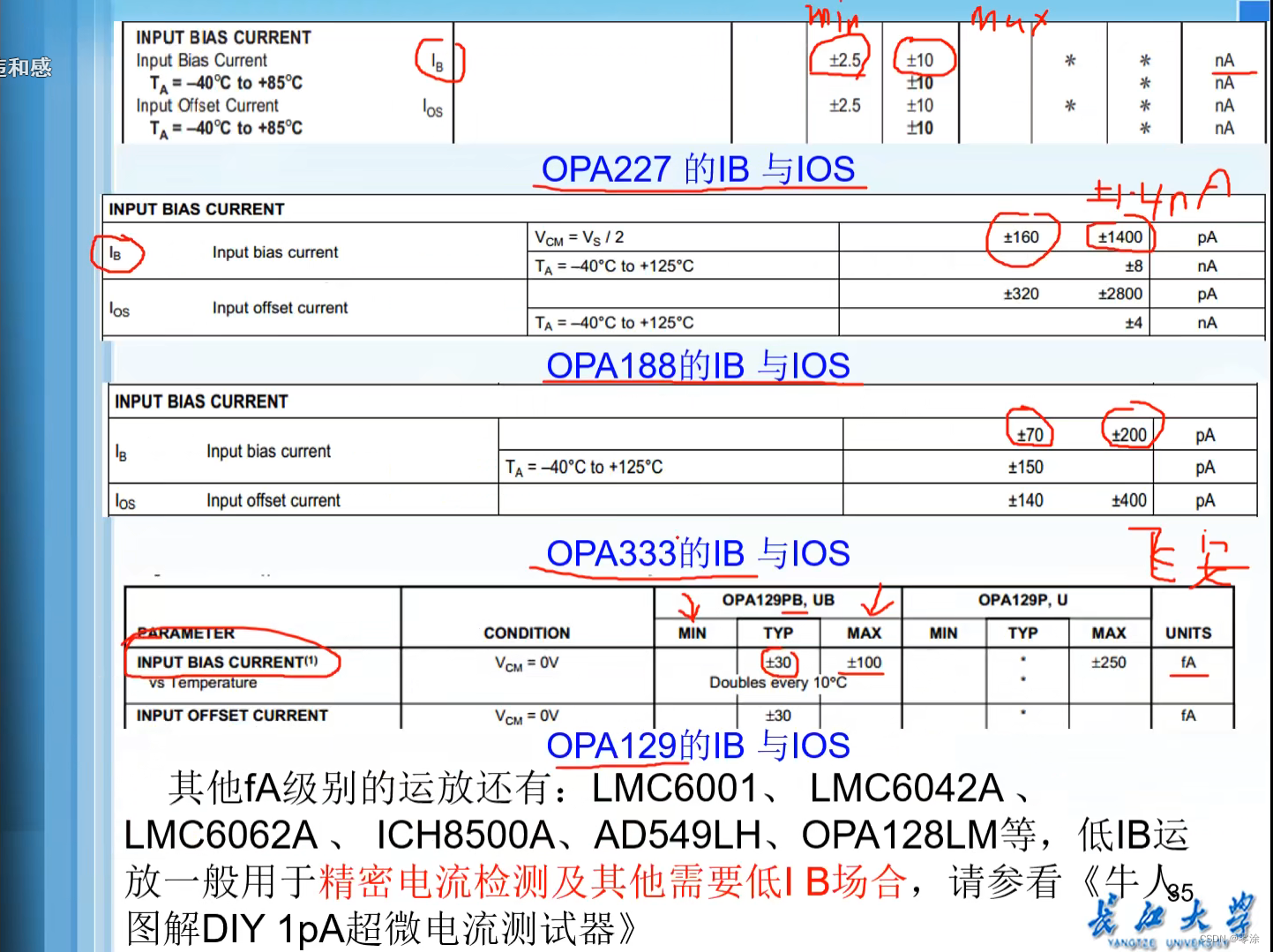

低Ib一般用于检测电流很小很小的场合

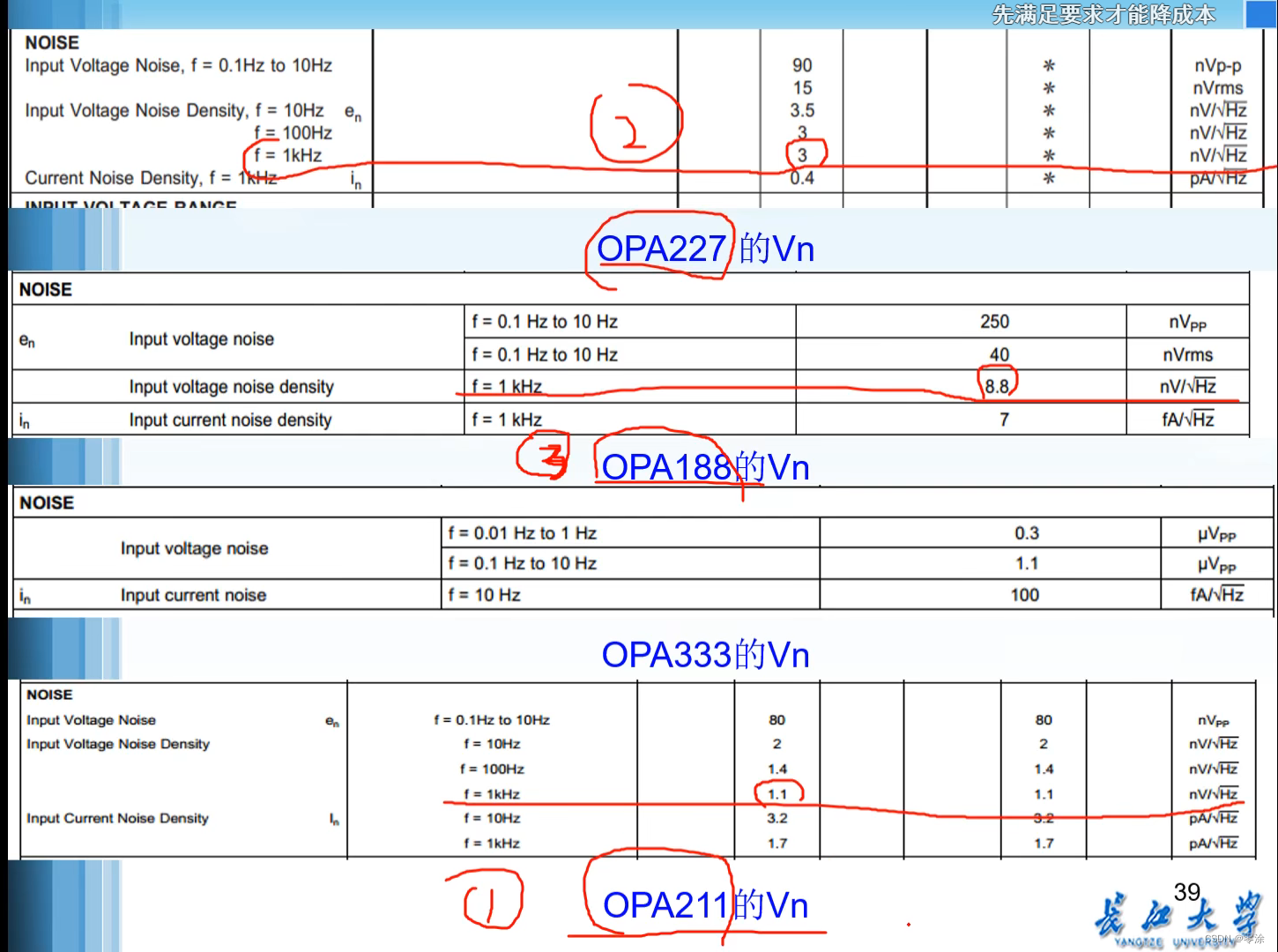

三、 噪声Vn

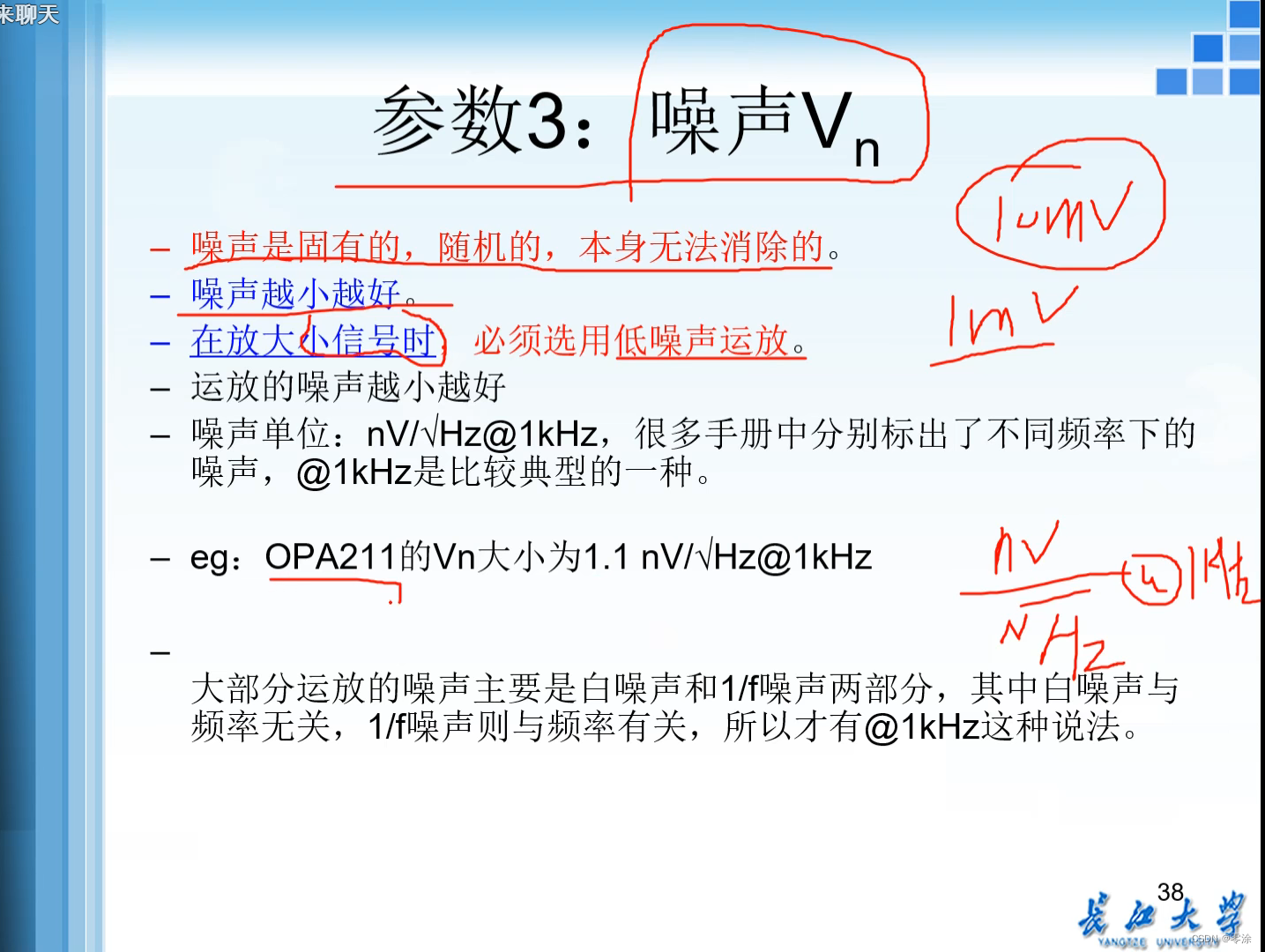

噪声是固有的，随机的， 本身无法消除的，噪声当然越小越好，尤其在放大小信号时，比如1mV的信号，噪声为10mV当然不行。

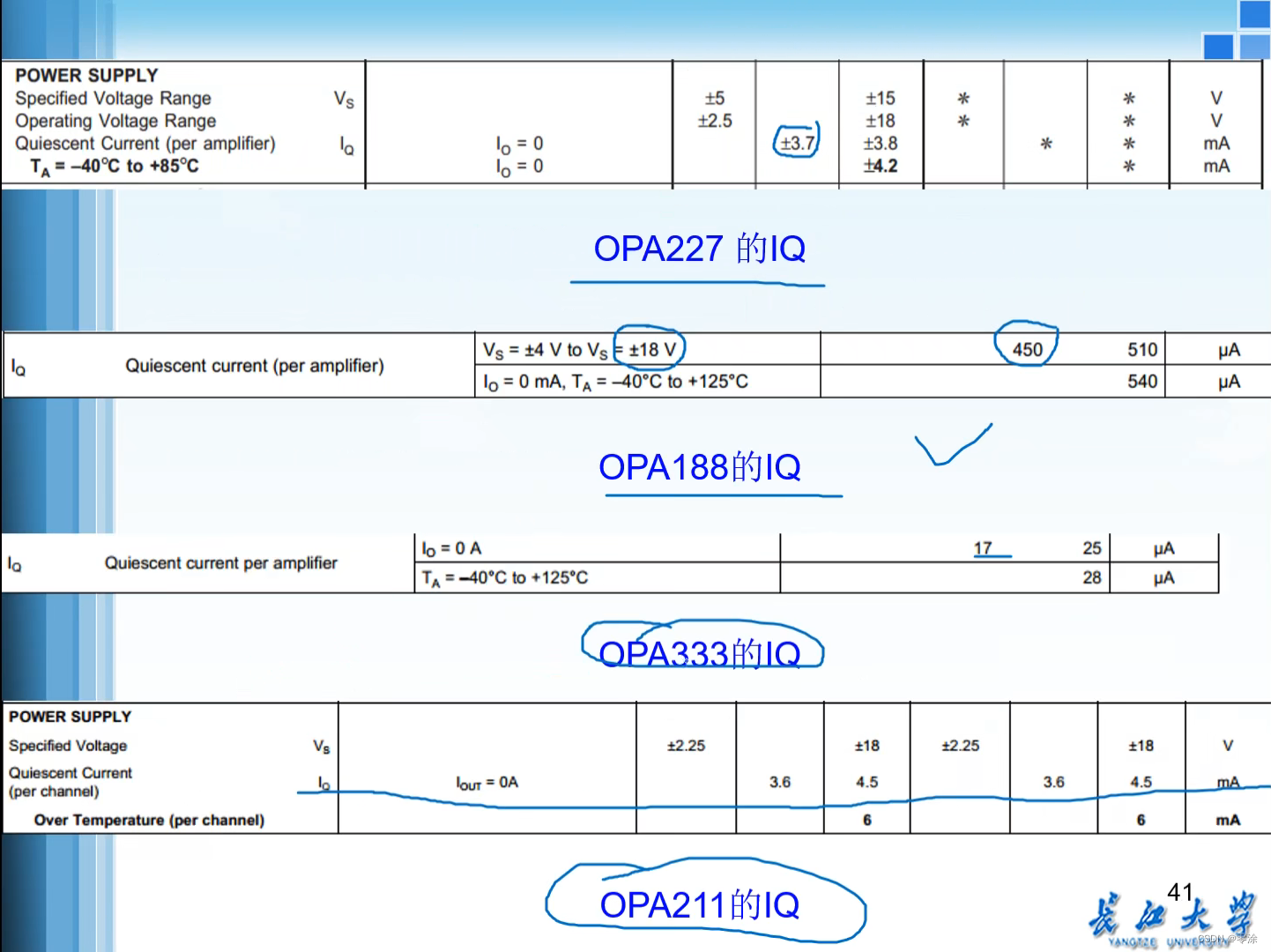

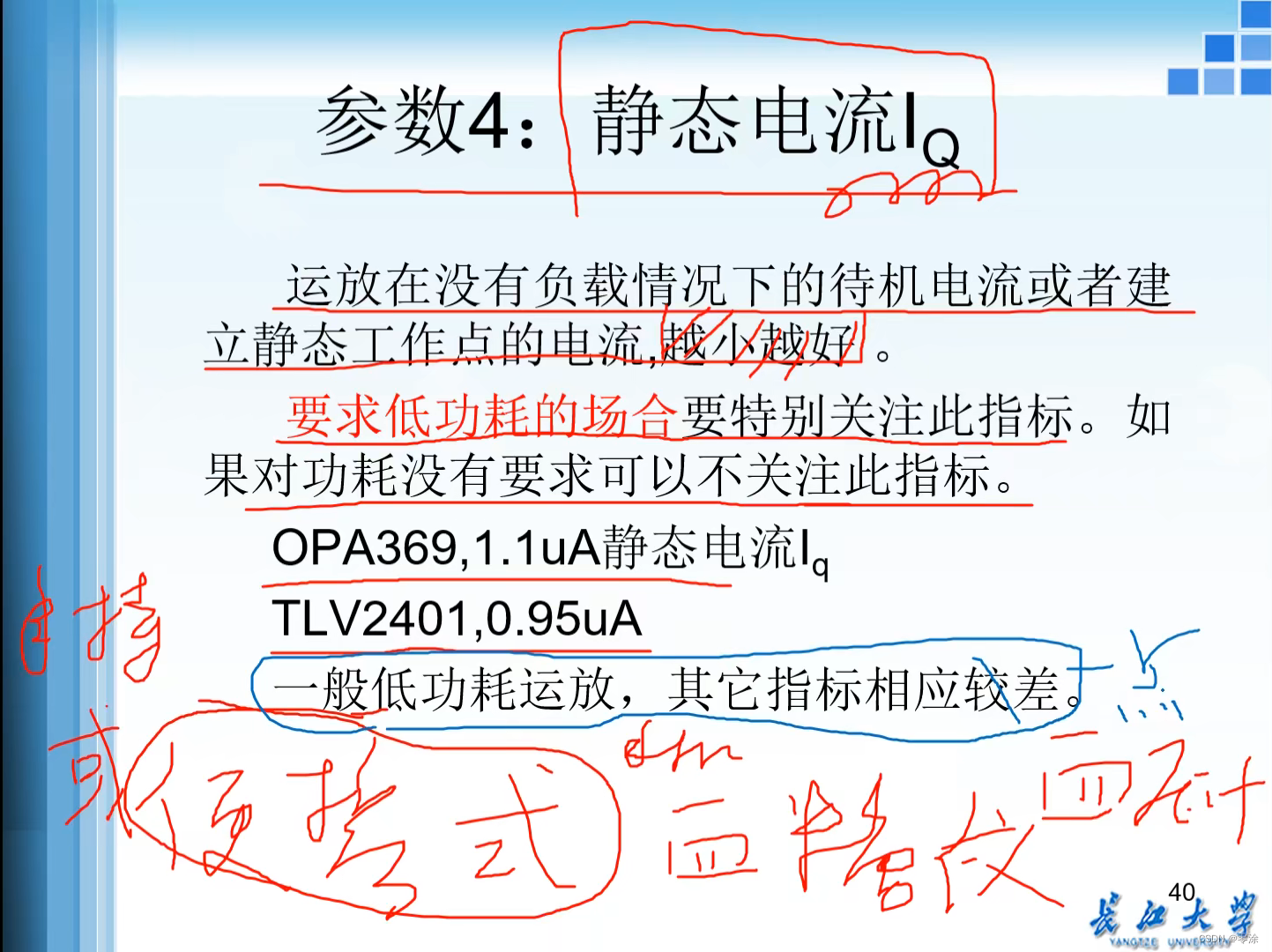

四、 静态电流Iq

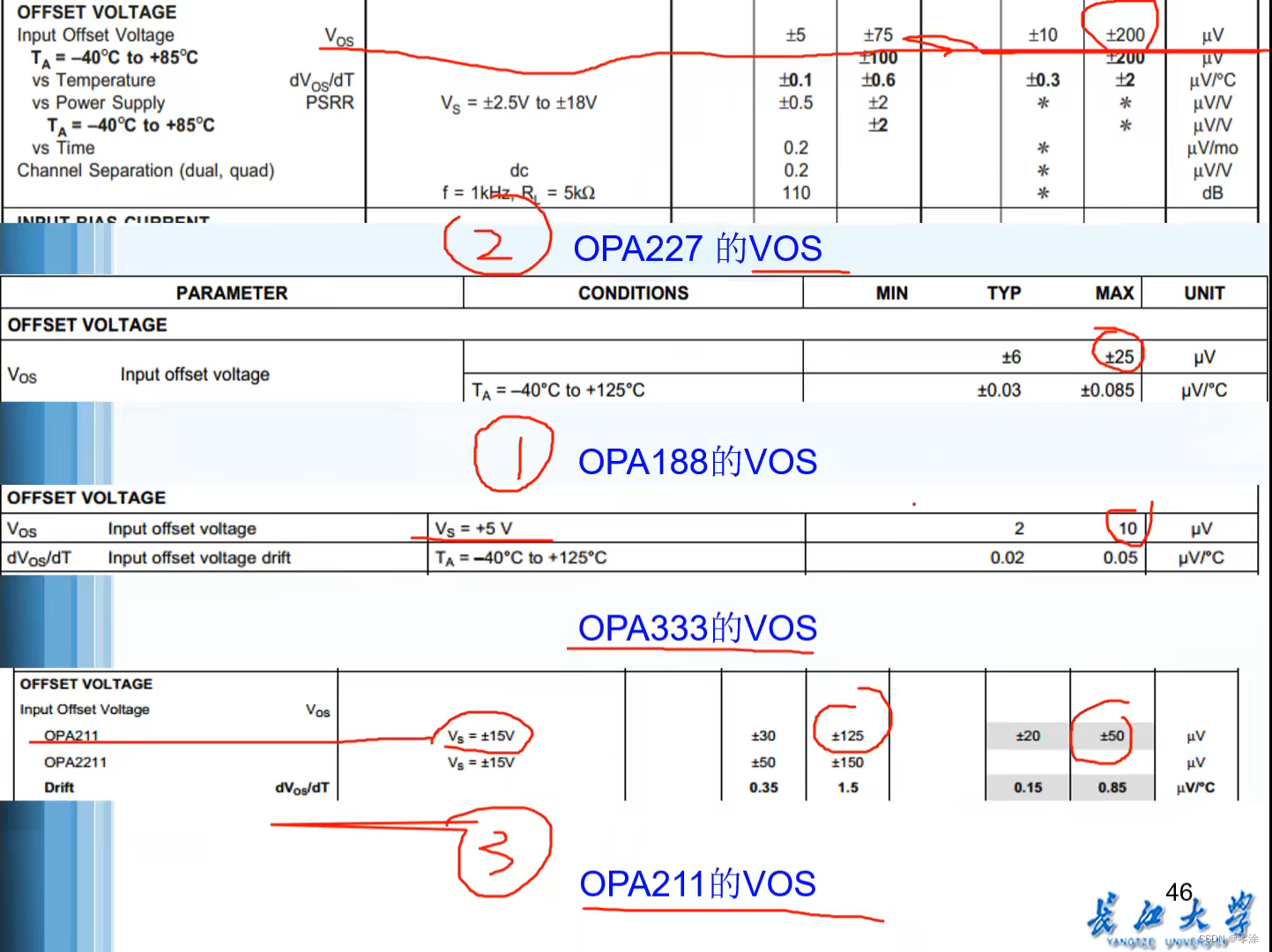

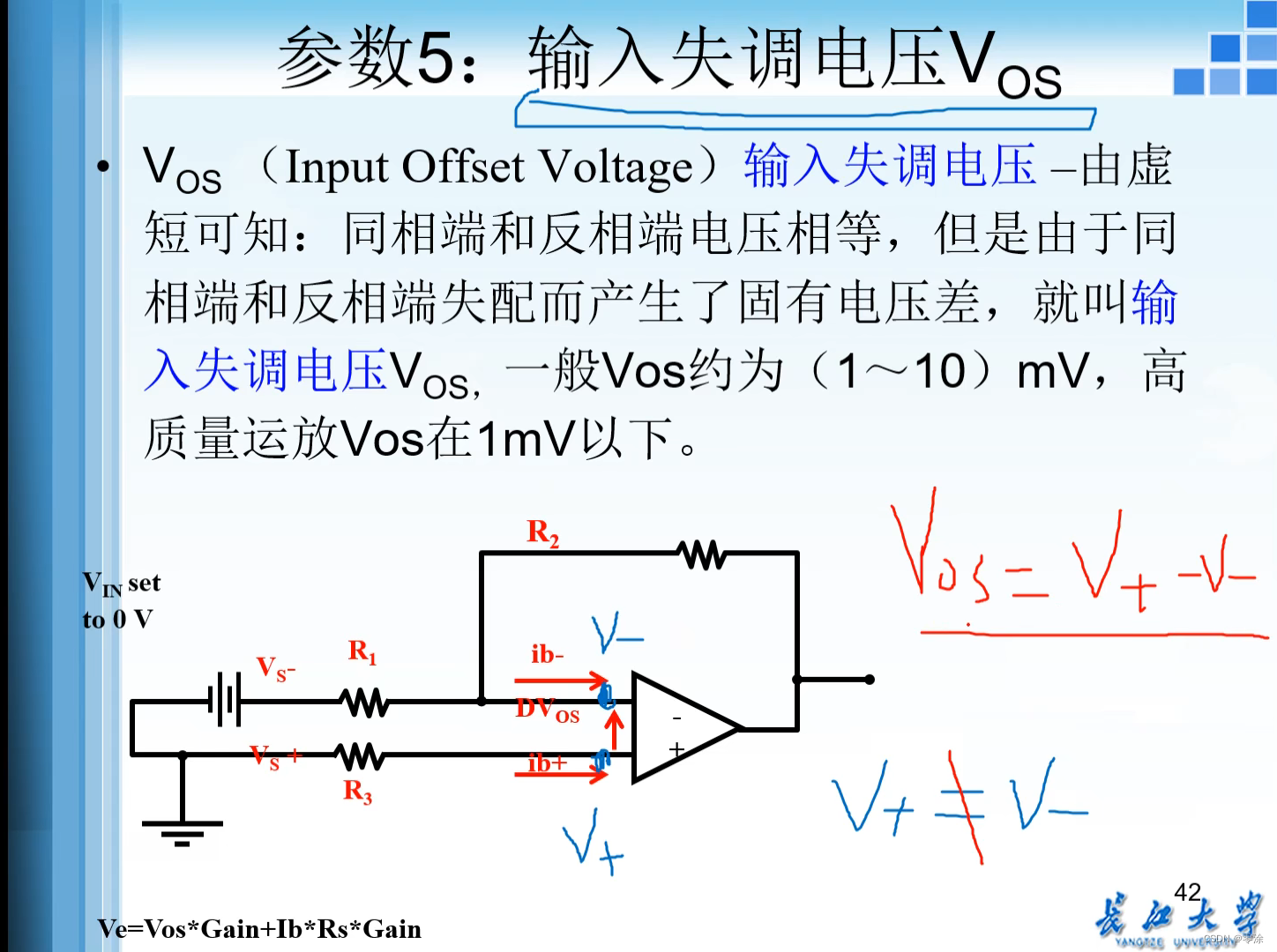

五、 输入失调电压Vos

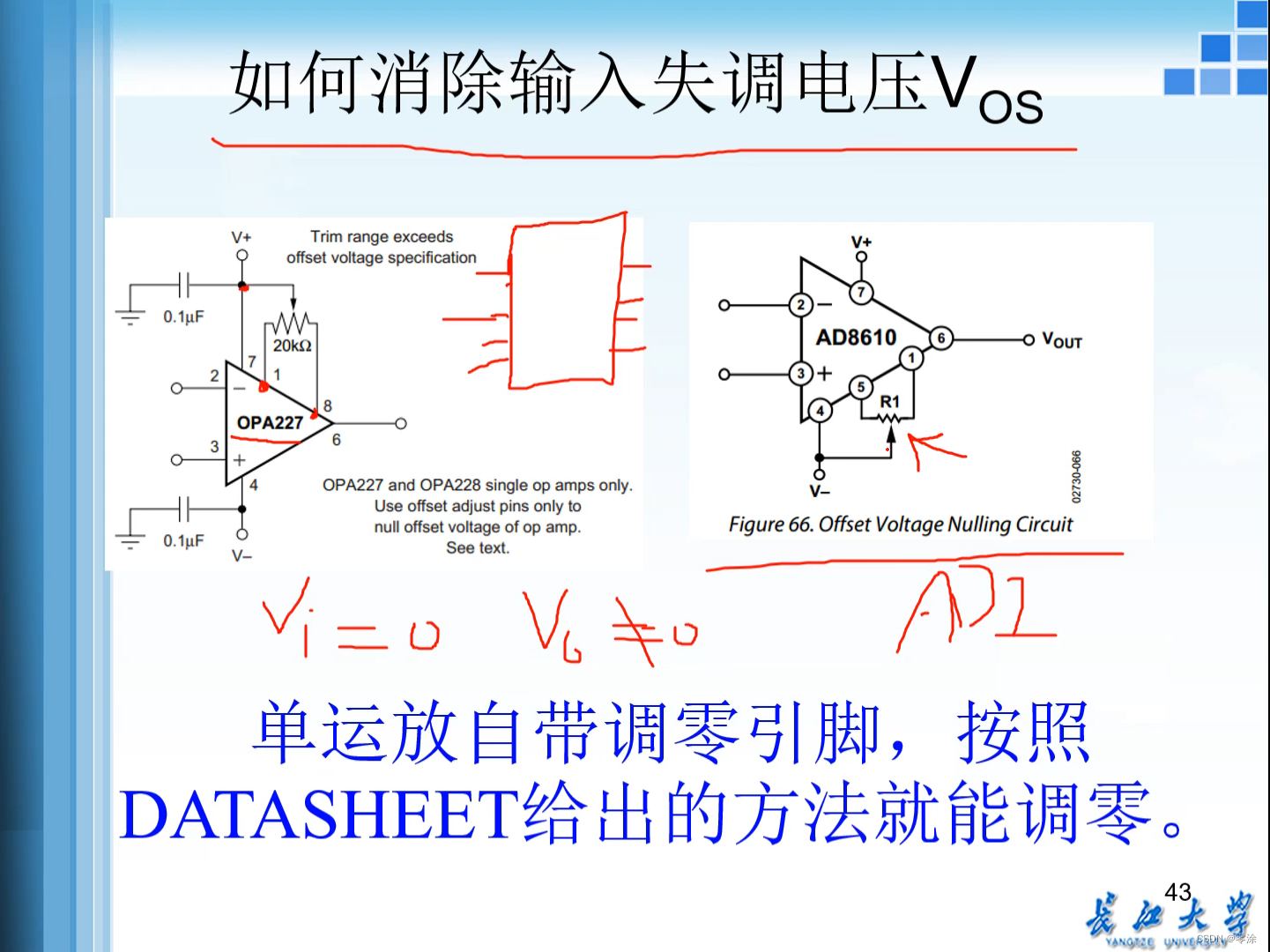

下图所示的为通过电位器调节失调电压。

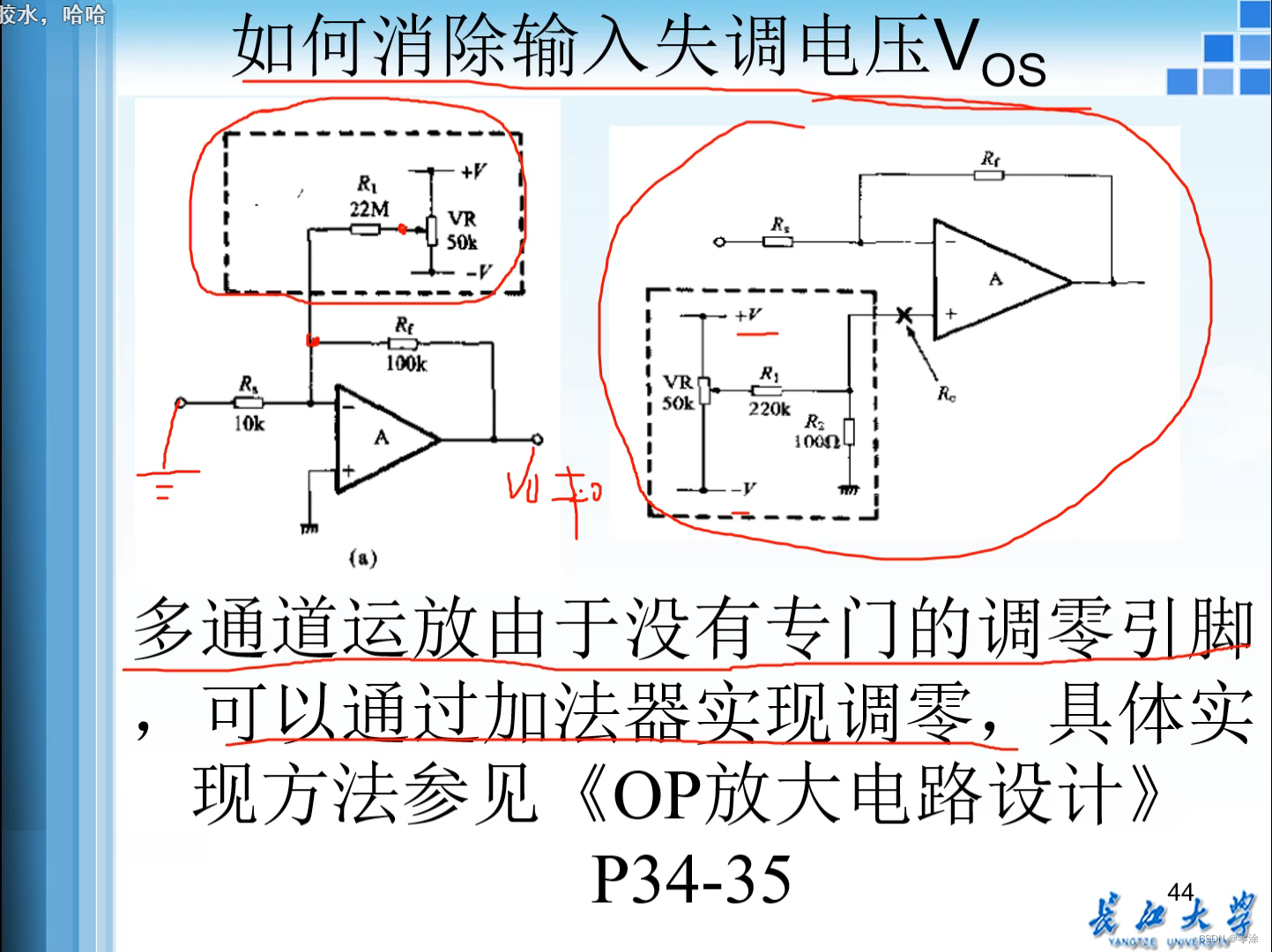

没有调零管脚时，可以利用加法器进行调零， 如下图所示，左边的虚线框为设置的调零电路，当R2的左边接地时，通过调节VR来使得VO = 0，右图为将加法器接在同相输入端.

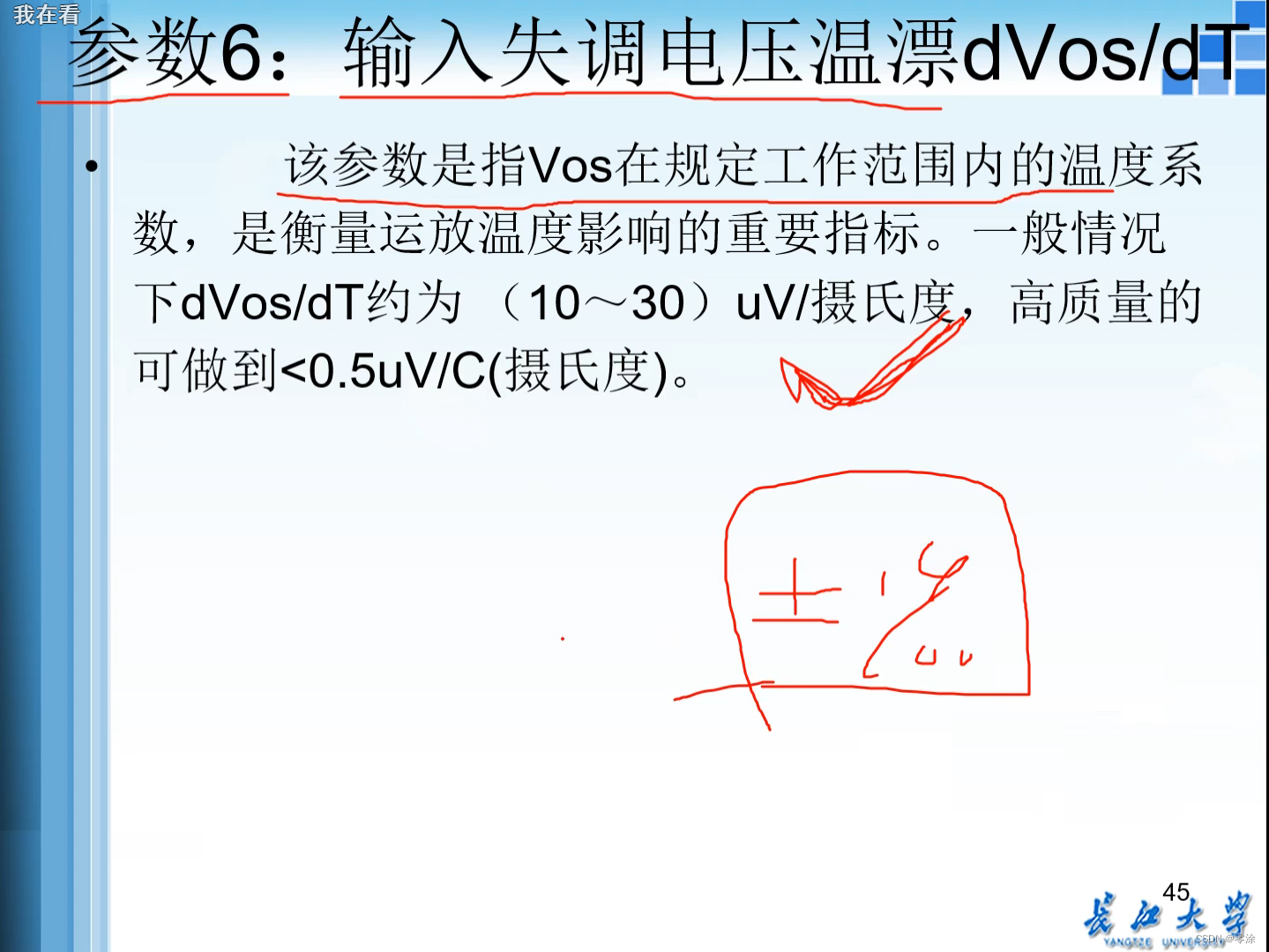

六、 输入失调电压温漂 dVos/dT（不太考虑）

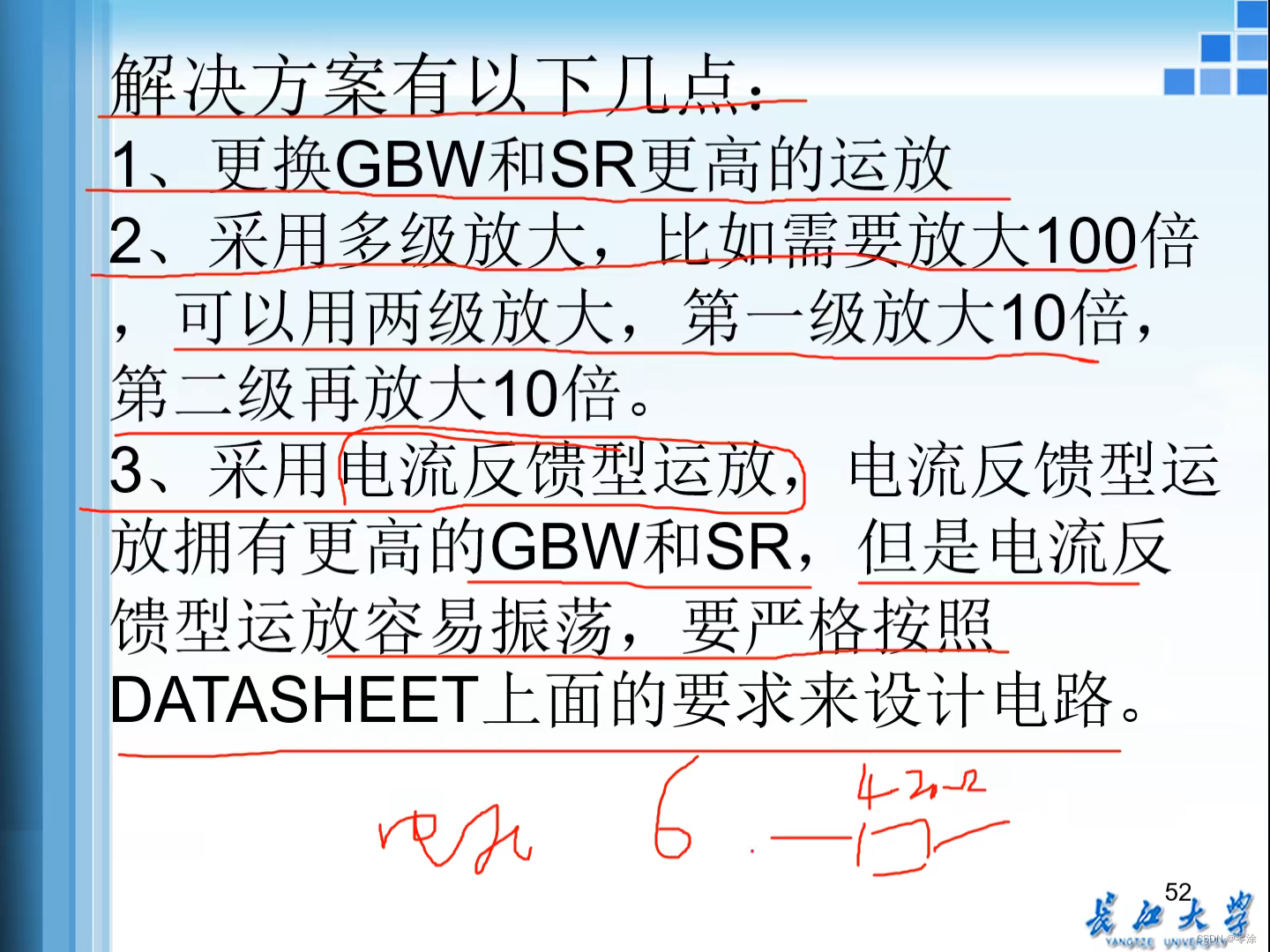

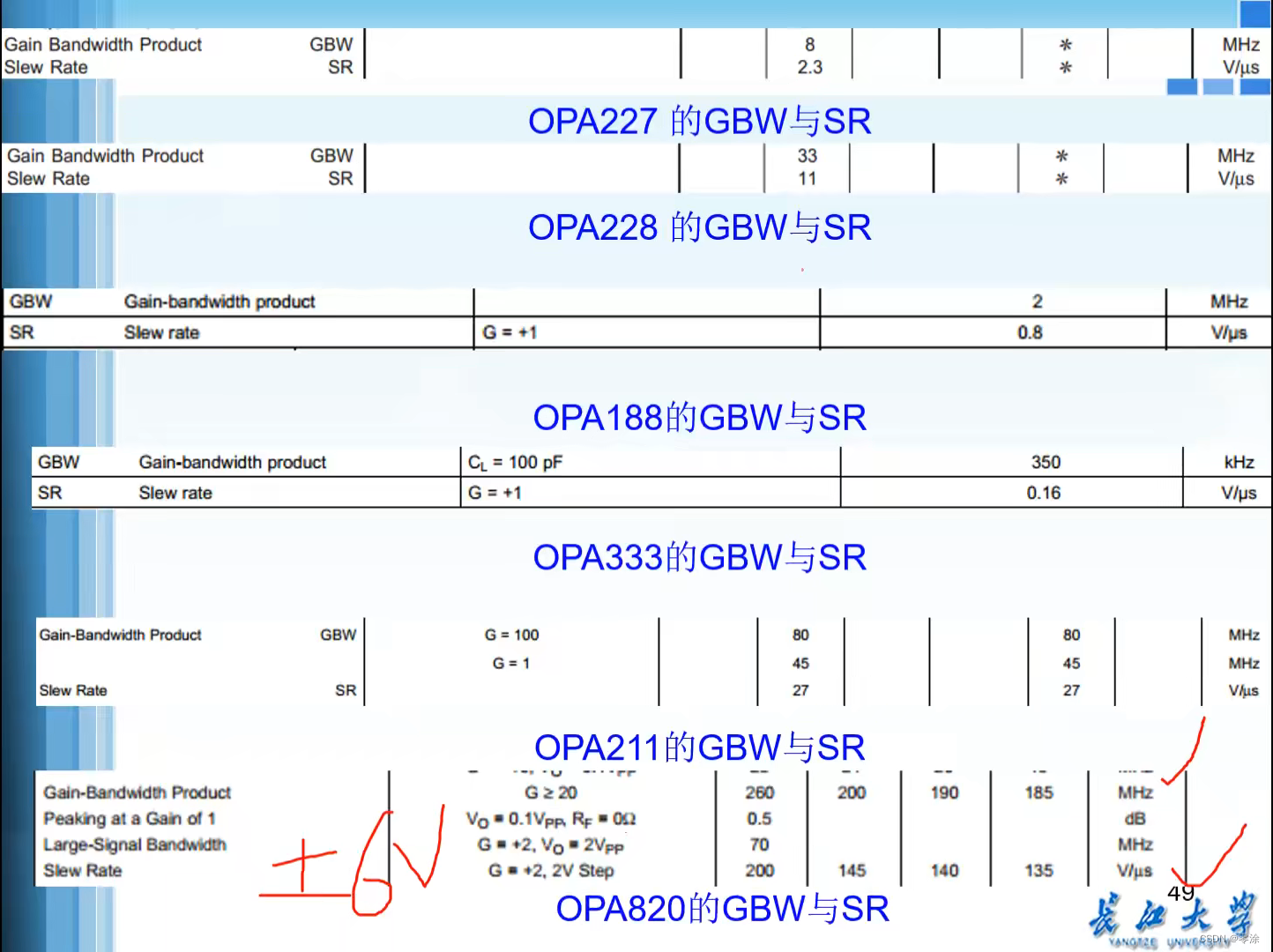

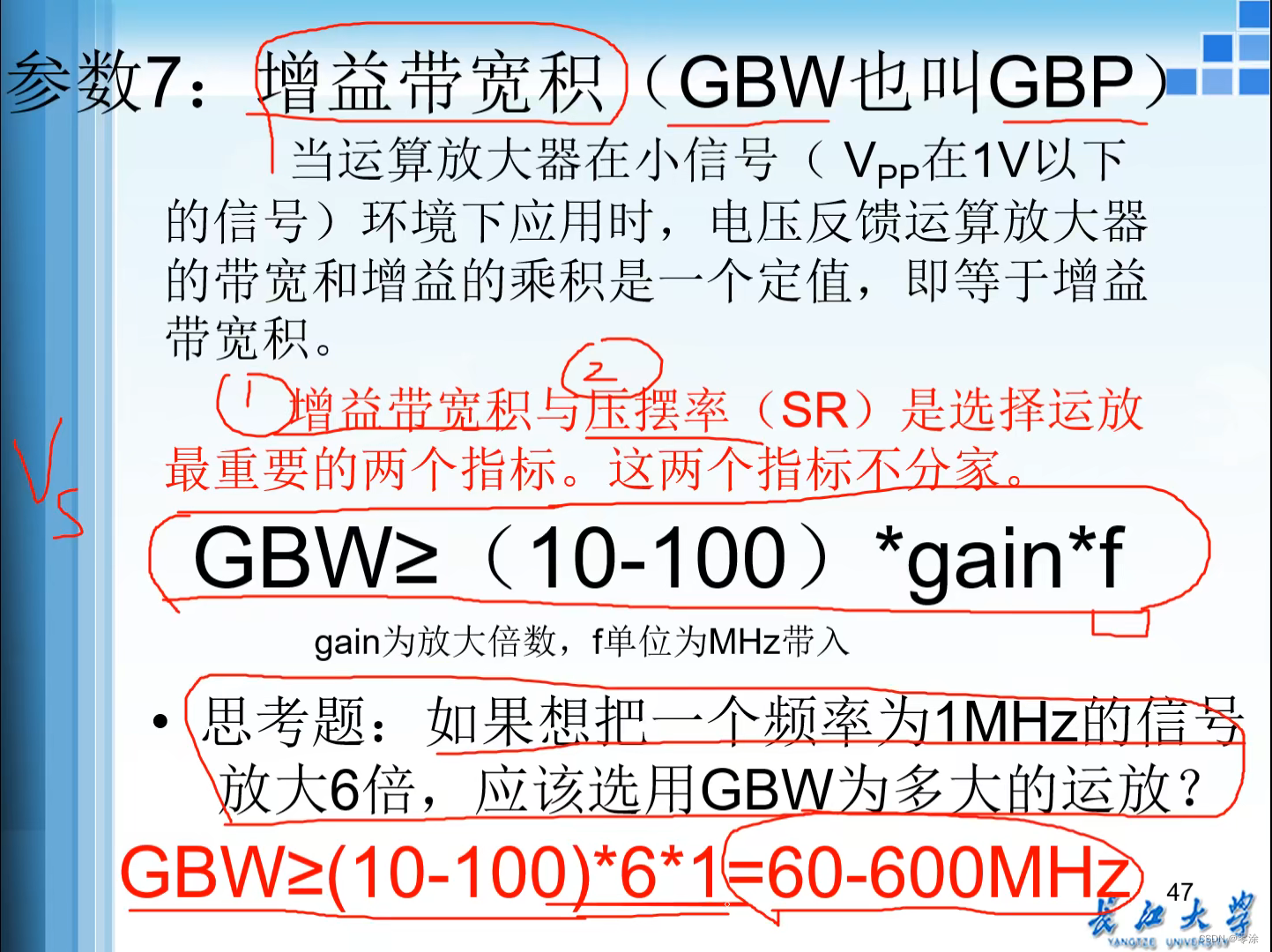

七、 增益带宽积(GBW也叫GBP)(太重要了)

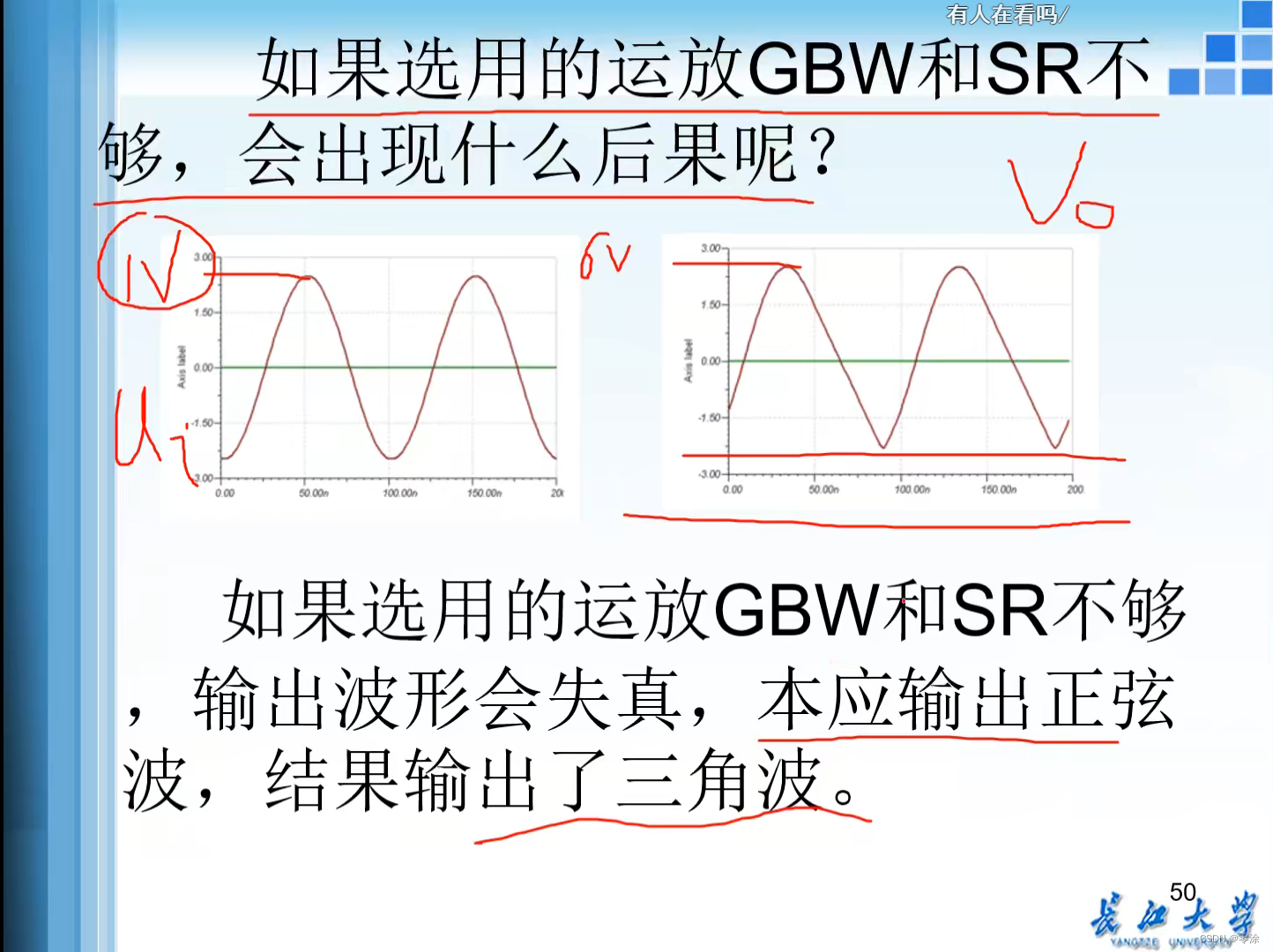

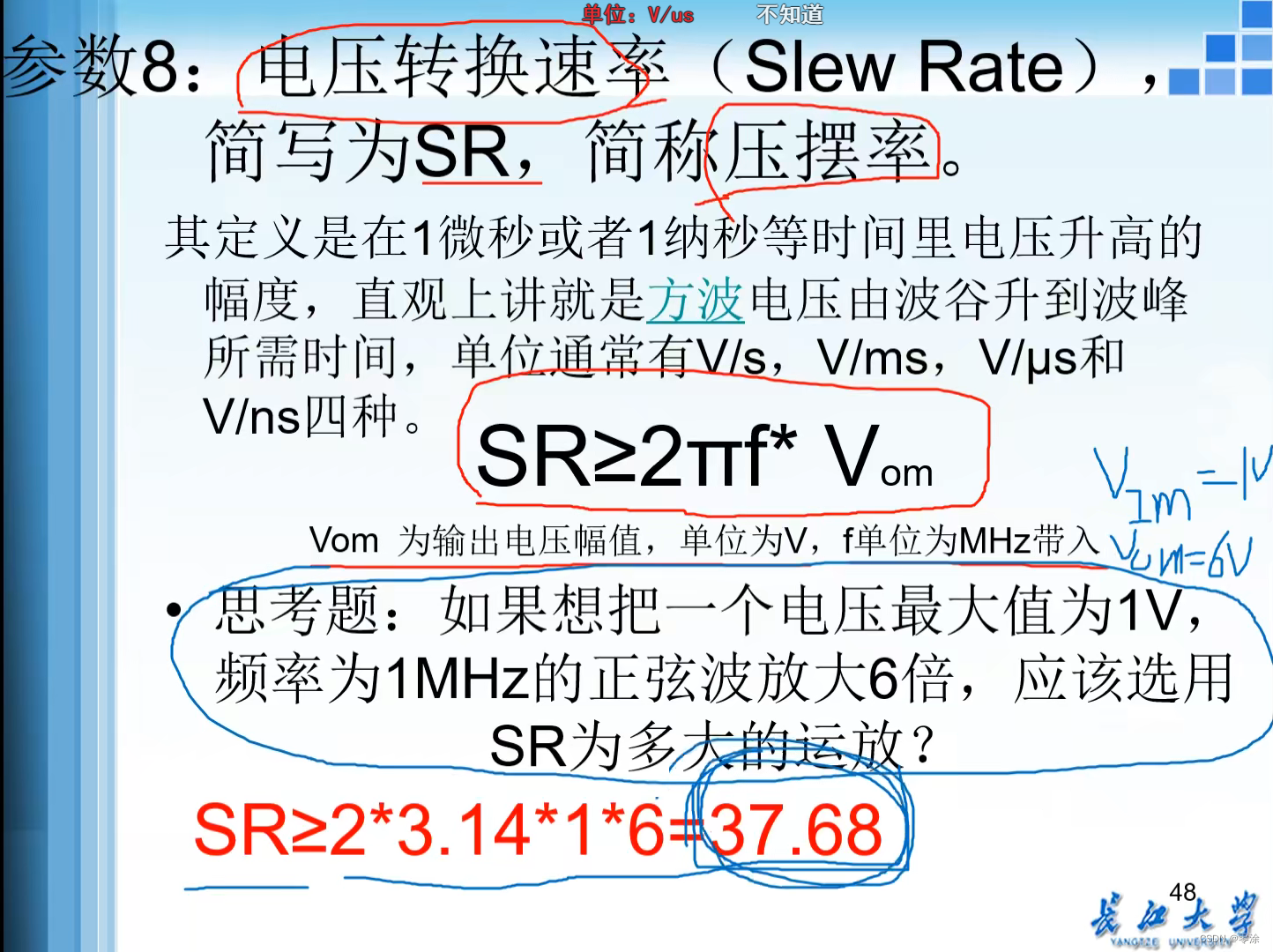

八、 电压转换速率(压摆率)(SR)(太重要了)
