唐老师讲运算放大器(第七讲)——运放的应用

最新推荐文章于 2025-04-03 21:47:05 发布

零涂

最新推荐文章于 2025-04-03 21:47:05 发布

阅读量6.7k

点赞数 8

分类专栏：硬件设计文章标签：硬件设计运算放大器

本文链接：https://blog.csdn.net/FourLeafCloverLLLS/article/details/124900302

版权

硬件设计专栏收录该内容

22 篇文章

订阅专栏

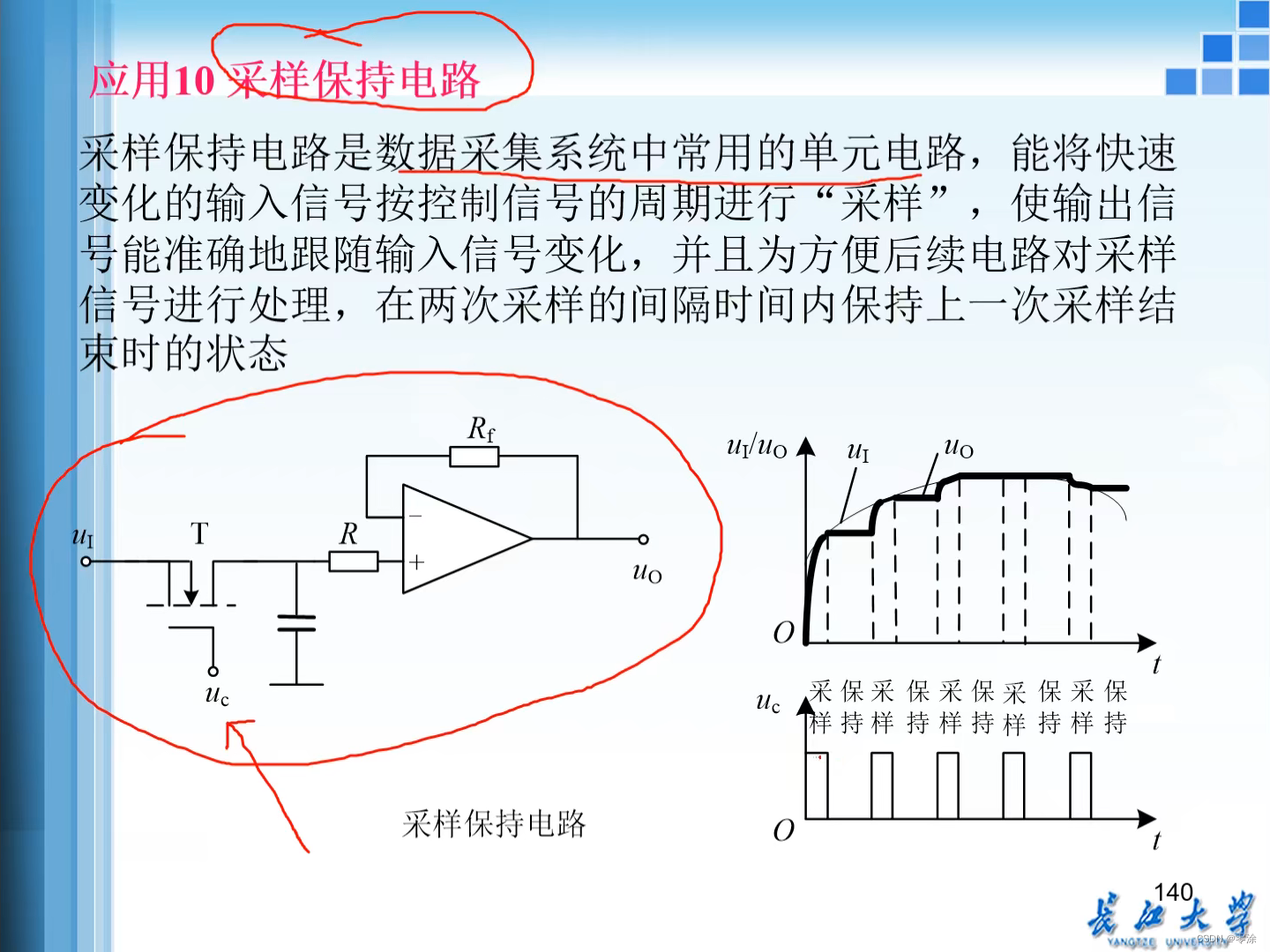

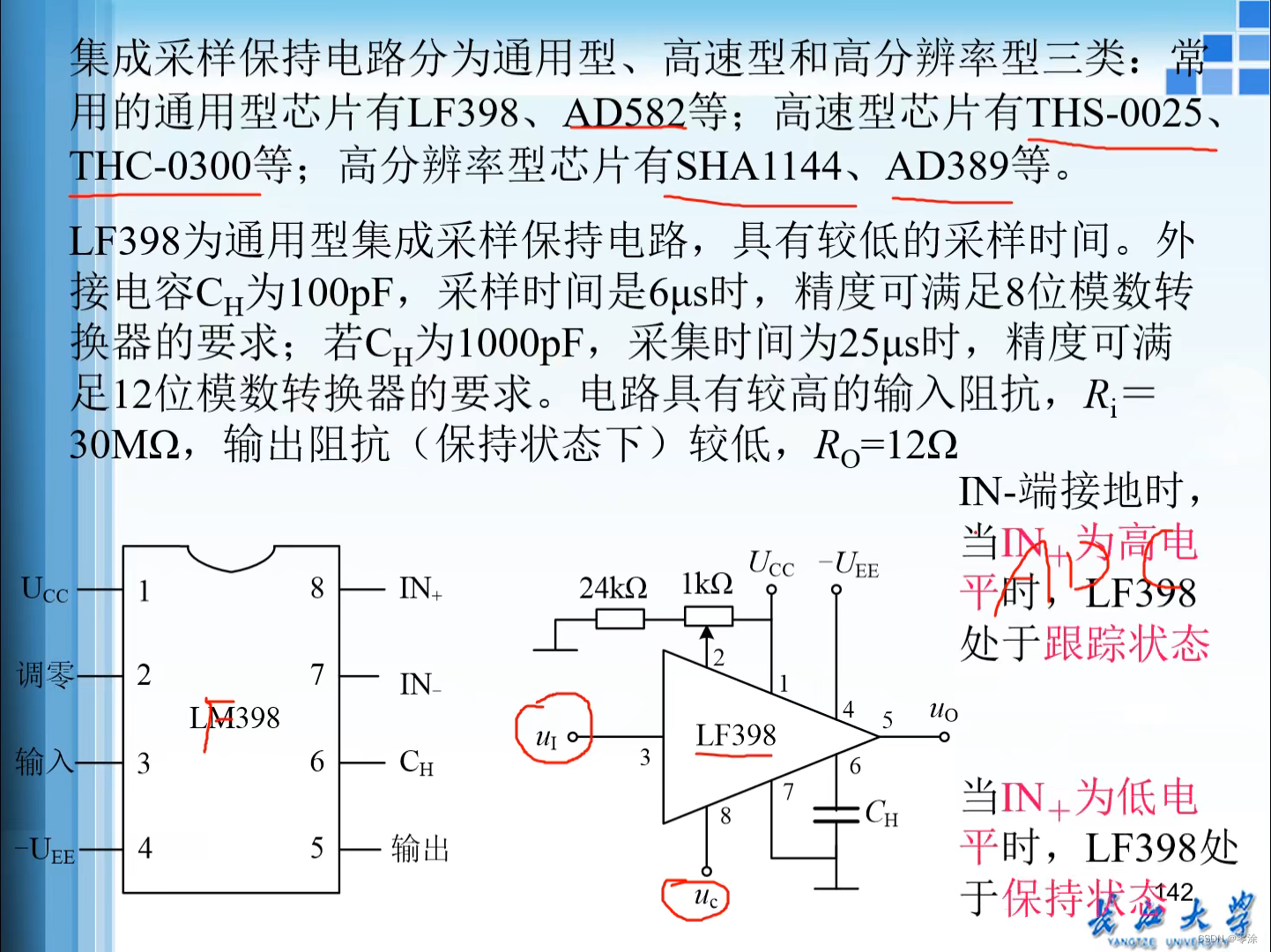

# 一、采样保持电路

在这里插入图片描述

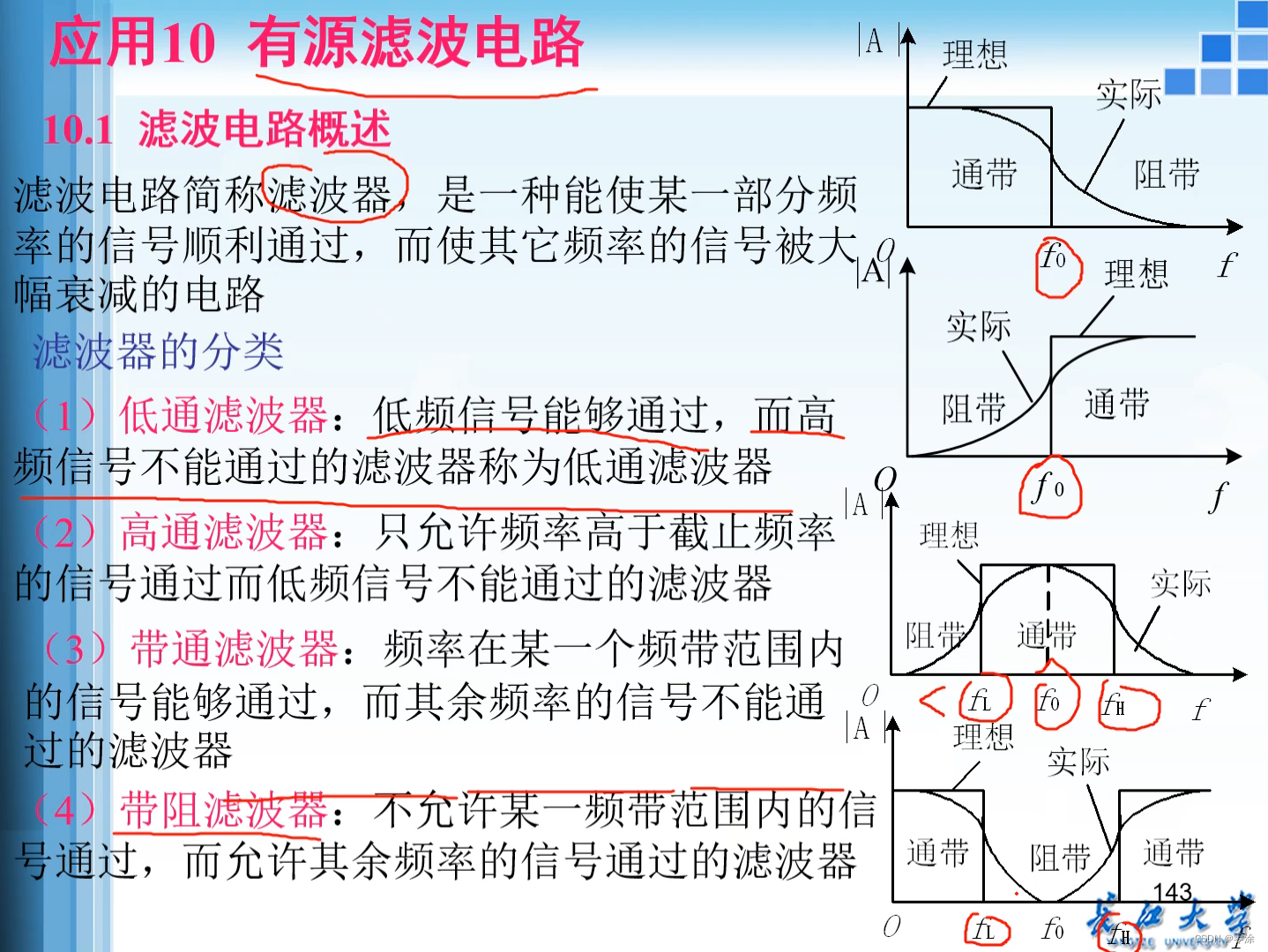

二、有源滤波器

三、无源低通滤波器

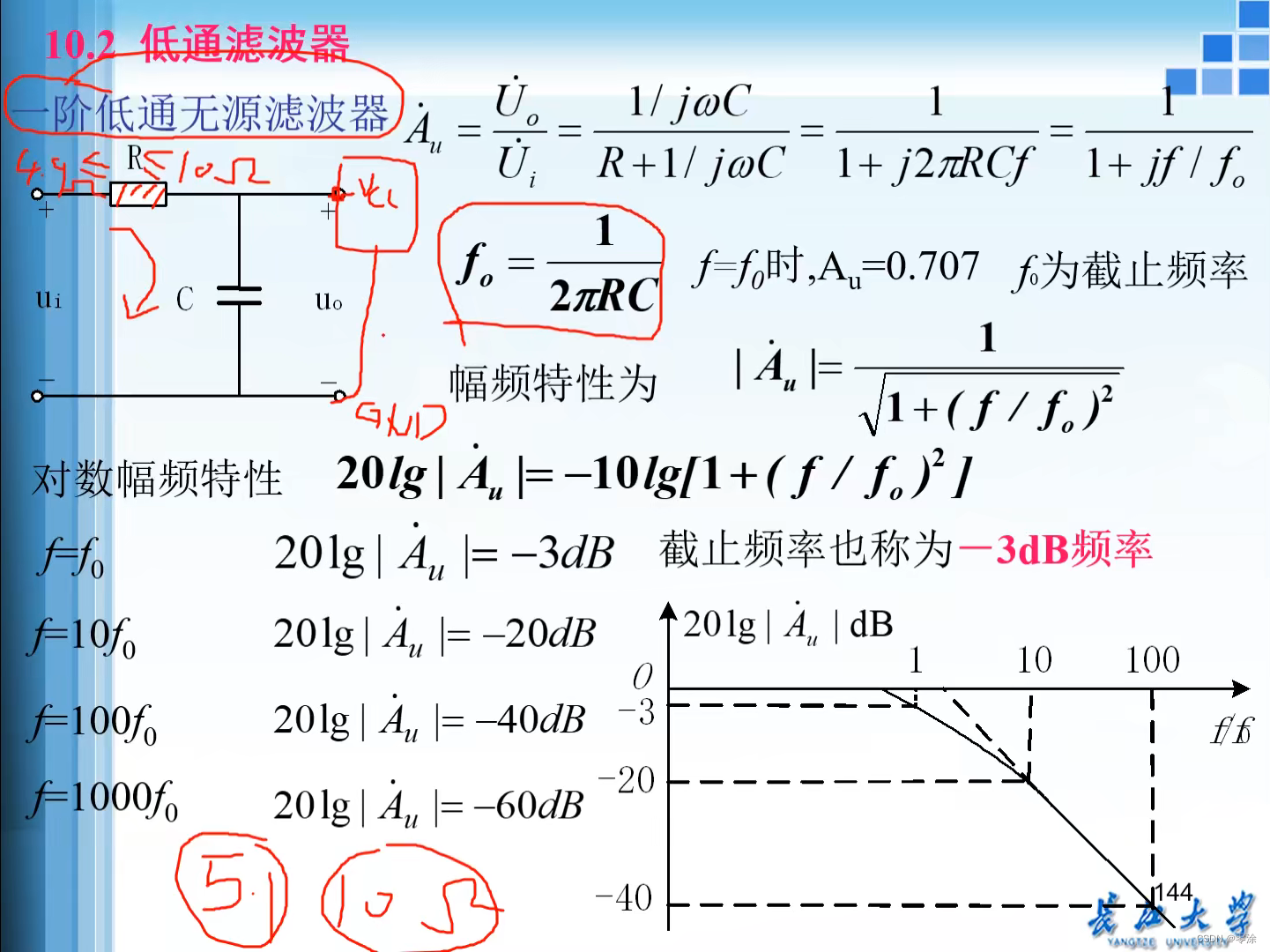

在这里插入图片描述

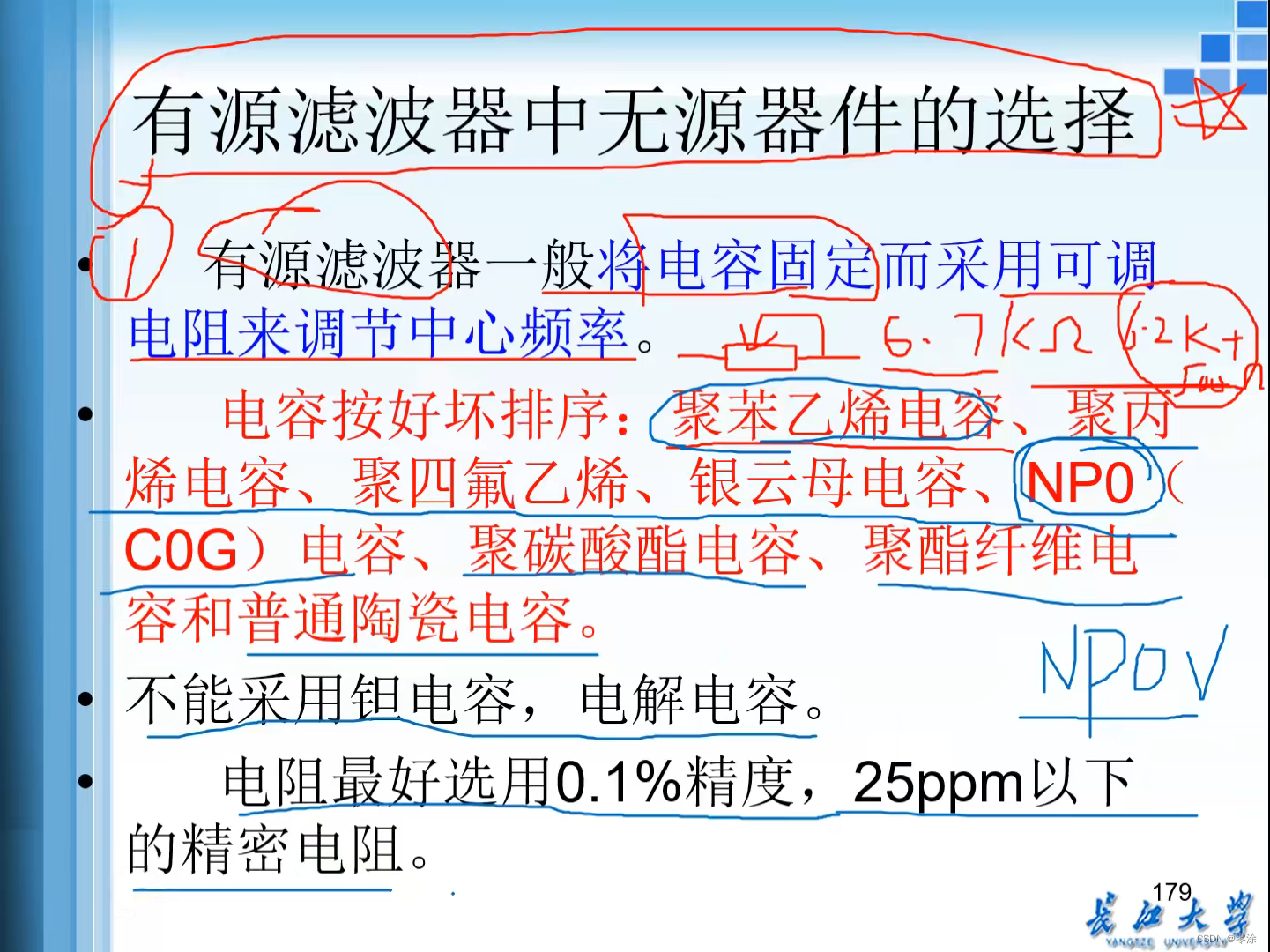

四、一阶低通有源滤波器

在这里插入图片描述

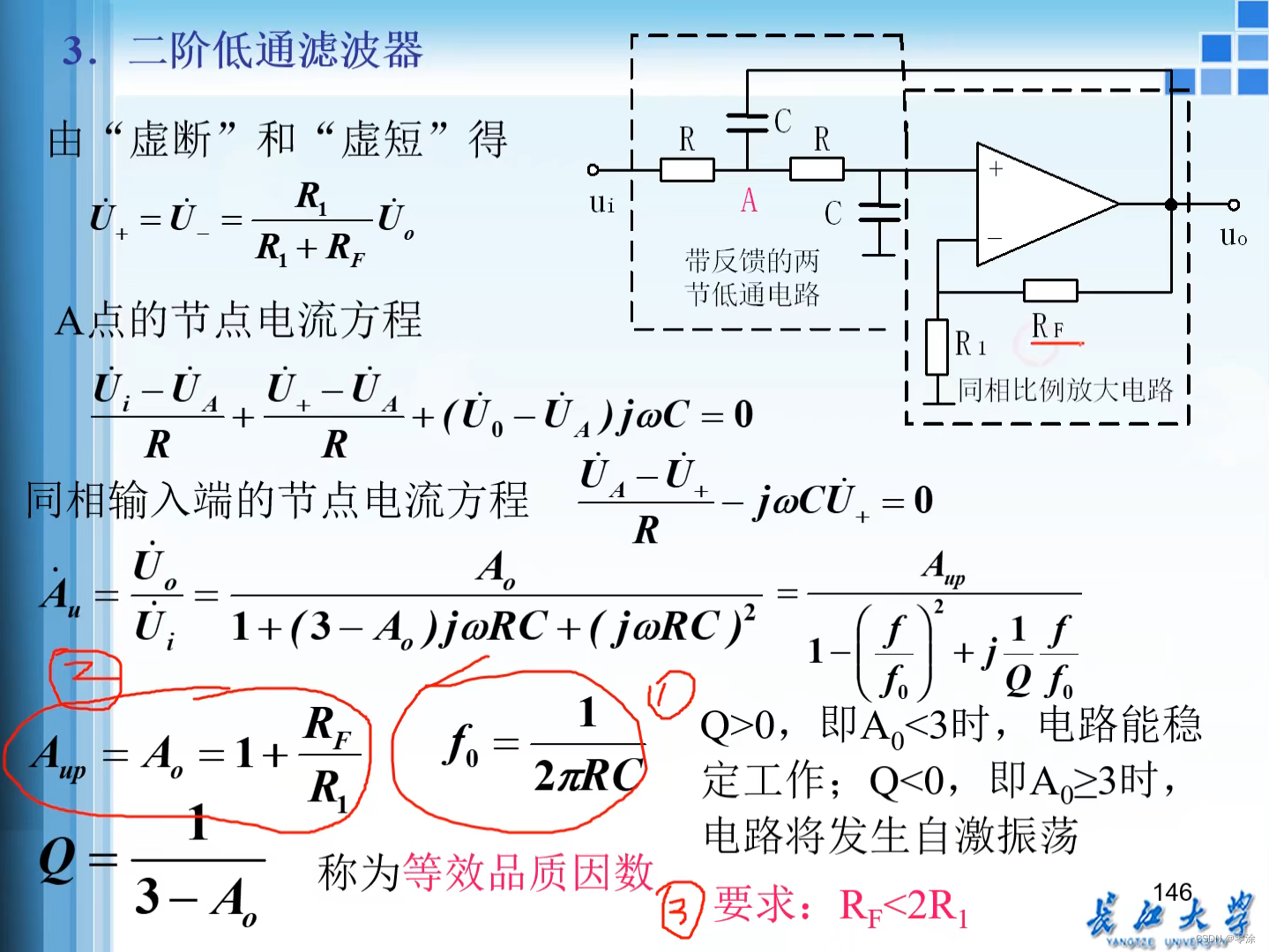

五、二阶低通滤波器

比一阶阻带下降的更快
在这里插入图片描述

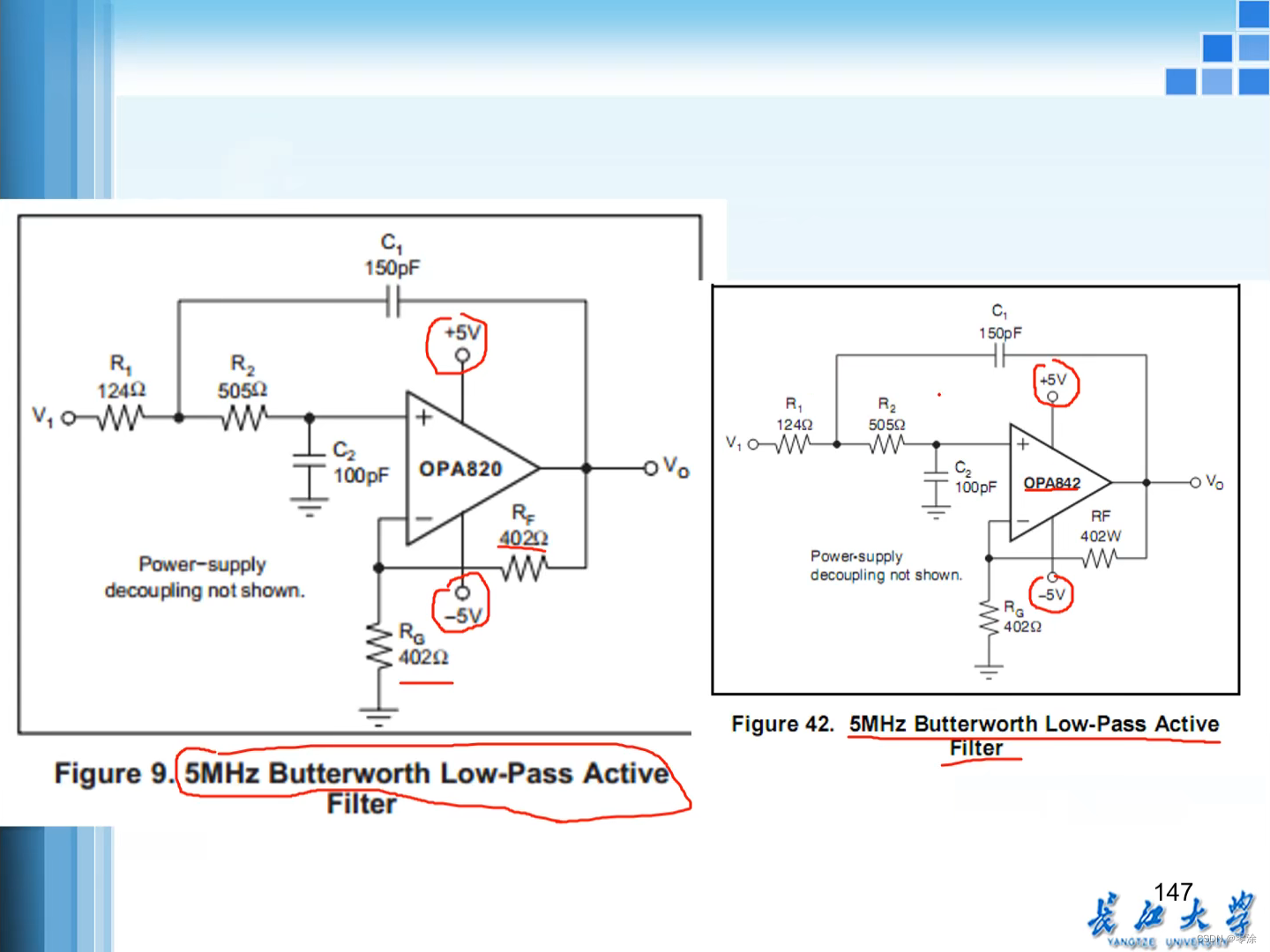

应用举例（注意：滤波器处的两次RC不一定要相等）

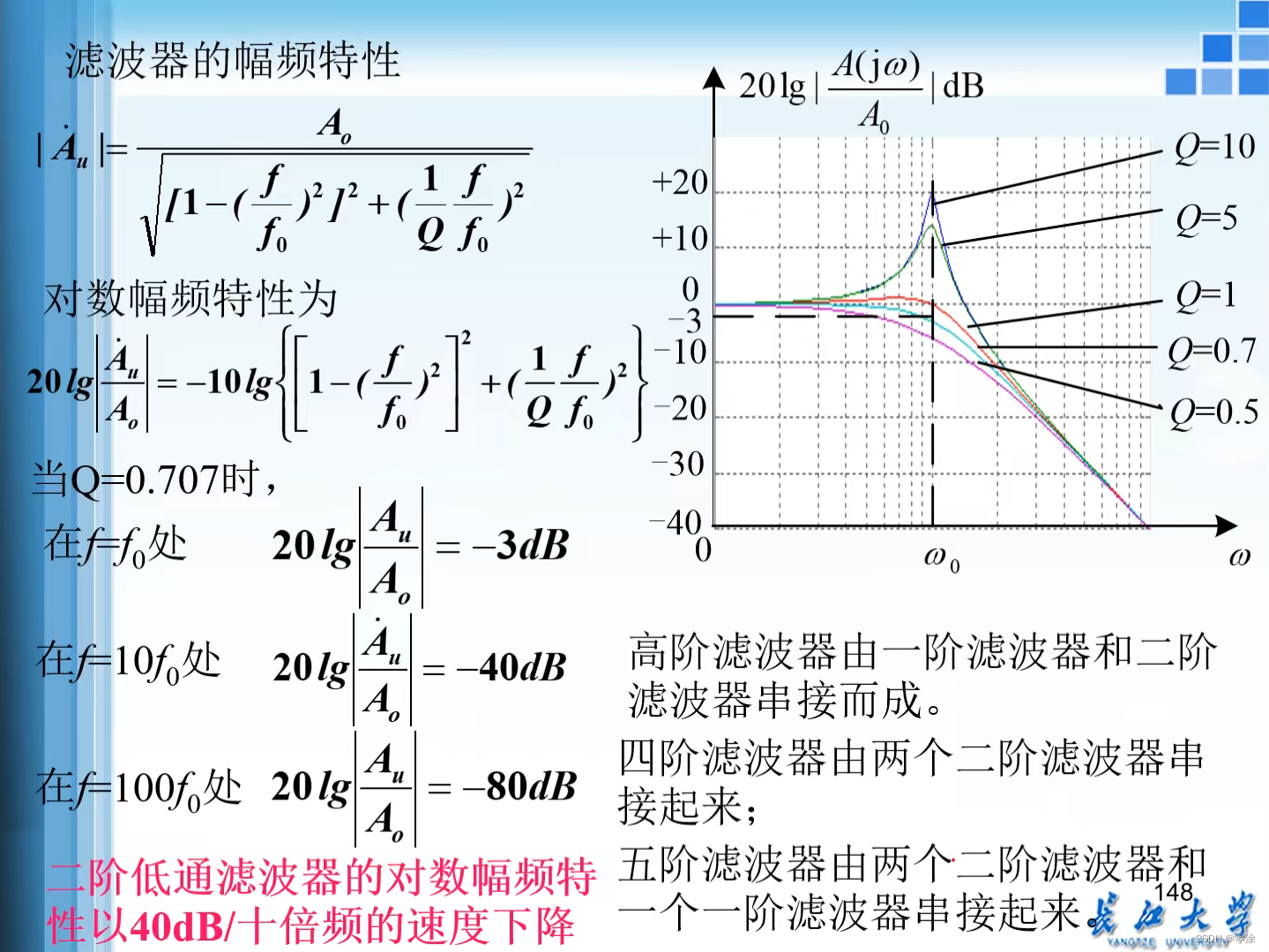

二阶低通滤波器的幅频特性：

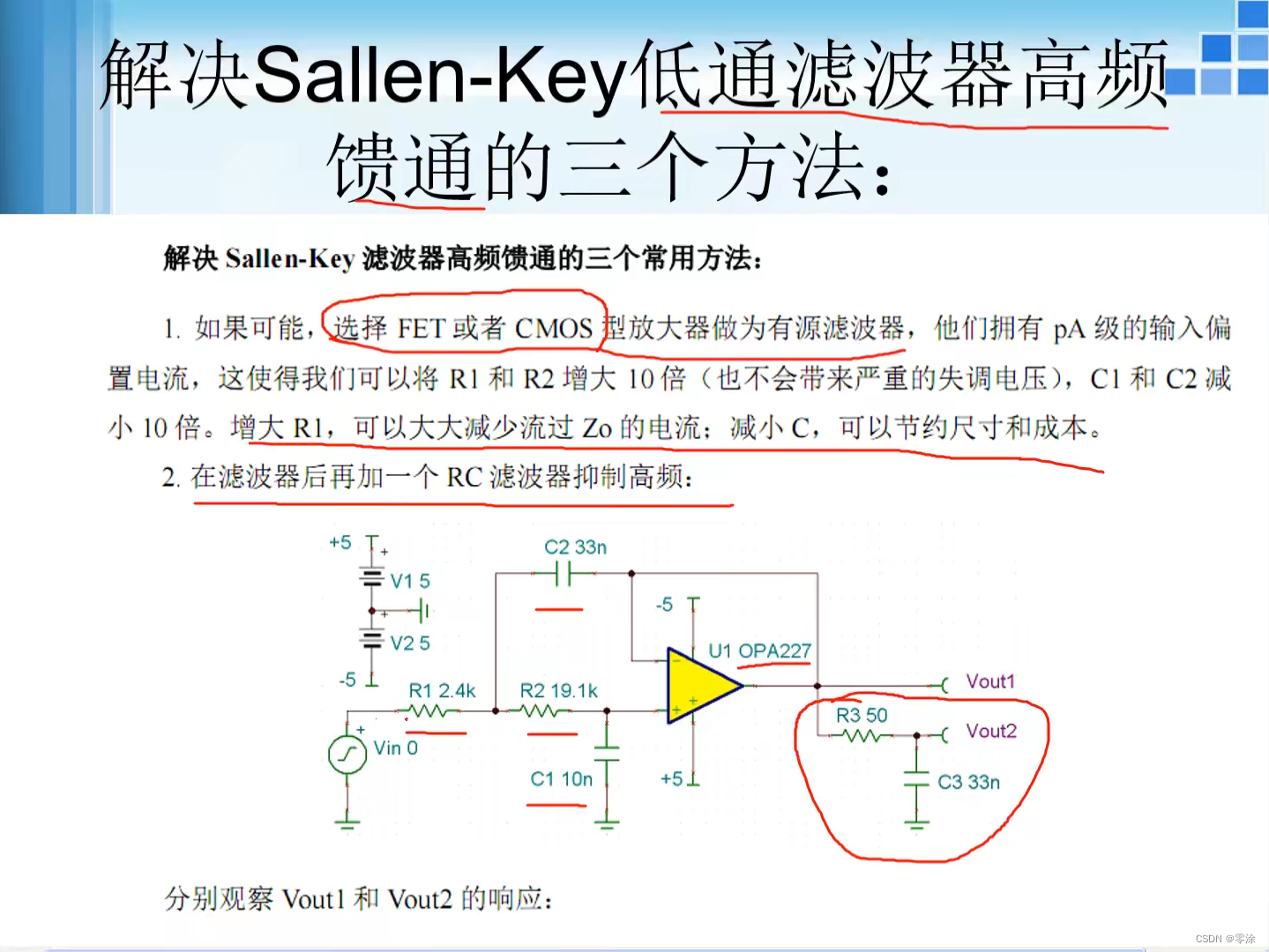

解决Sallen-Key 低通滤波器高频馈通的三个方法：

Sallen-Key 低通滤波器高频馈通是指在二阶低通滤波器中能通过高频信号的现象：比如设计的低通滤波器的截止频率为28Hz，结果能通过28KHz的噪声干扰，有以下几种解决办法：
在这里插入图片描述

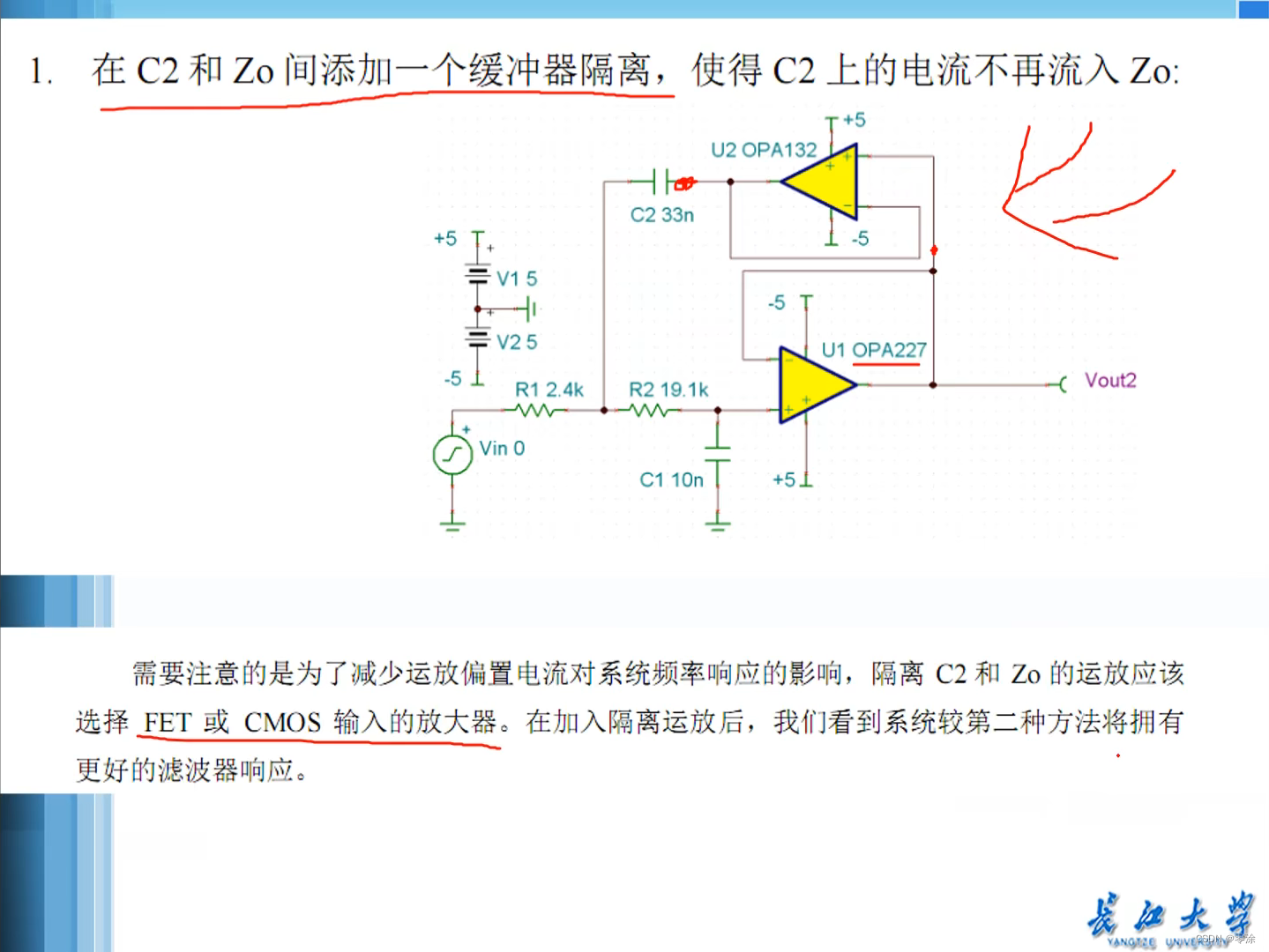

还有一种办法图下图所示，加入一个运放作为缓冲器。

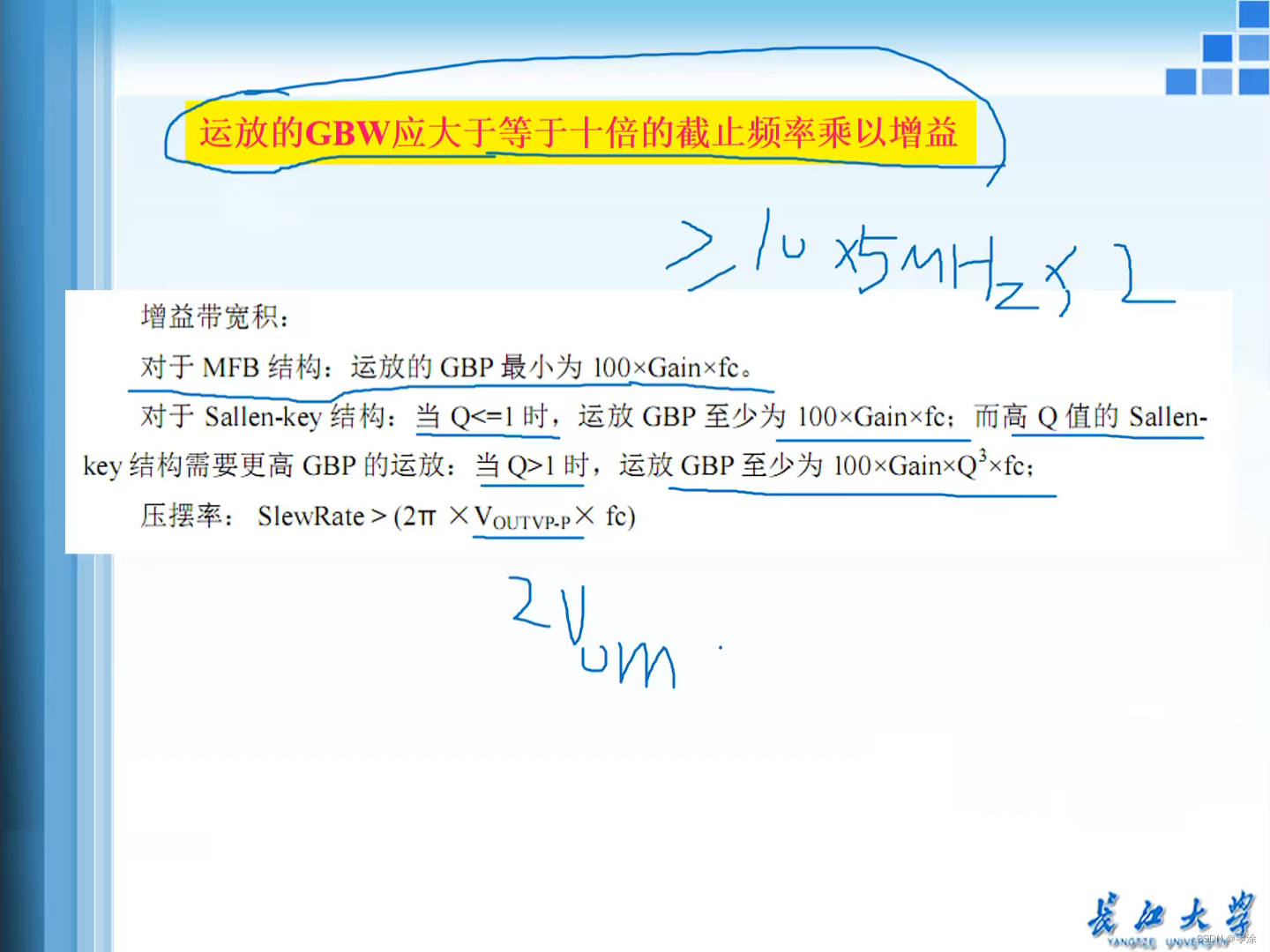

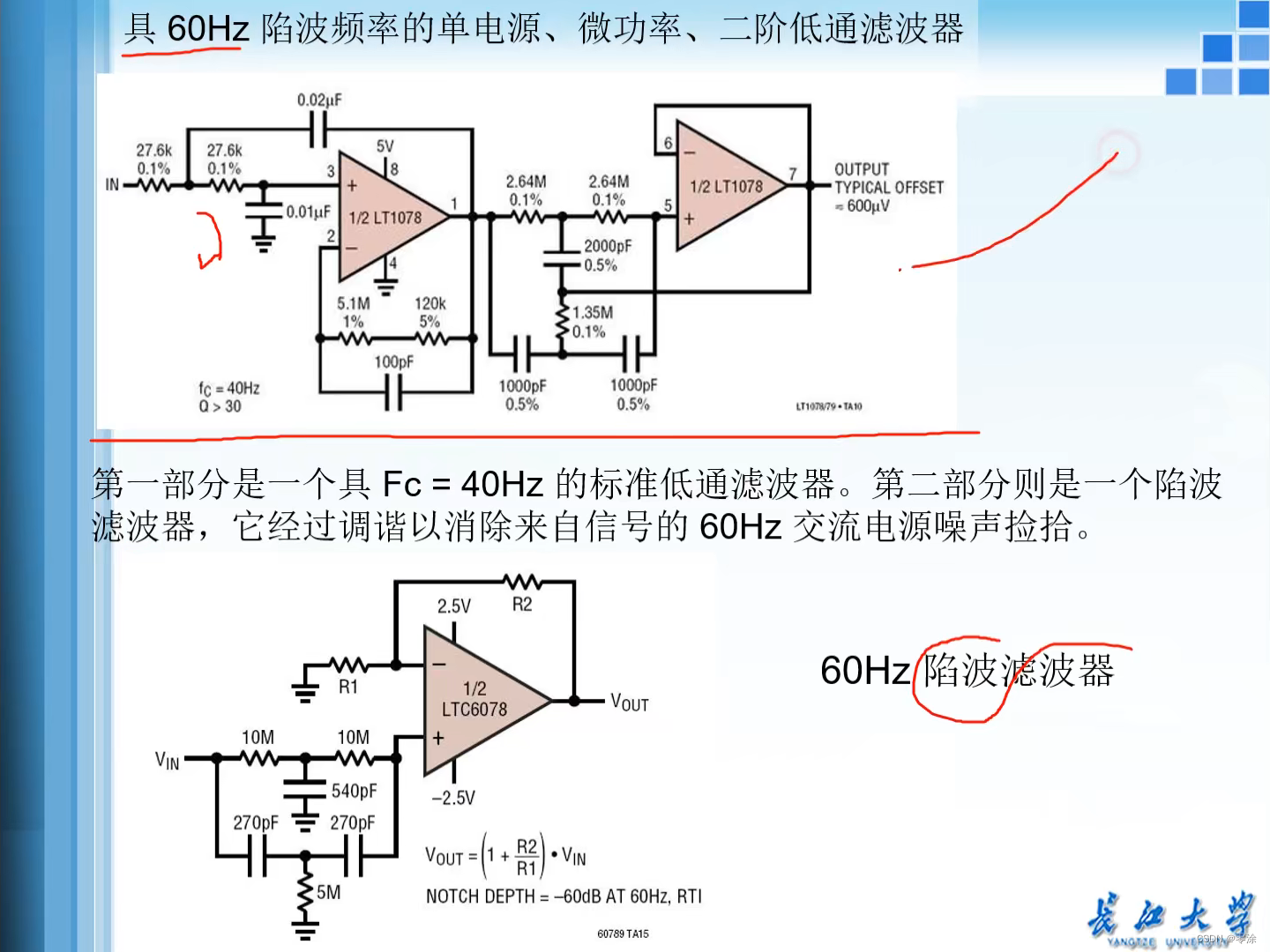

实际设计案例

在这里插入图片描述

六、二阶高通滤波器

将二阶低通的RC互换位置就得到了二阶高通。

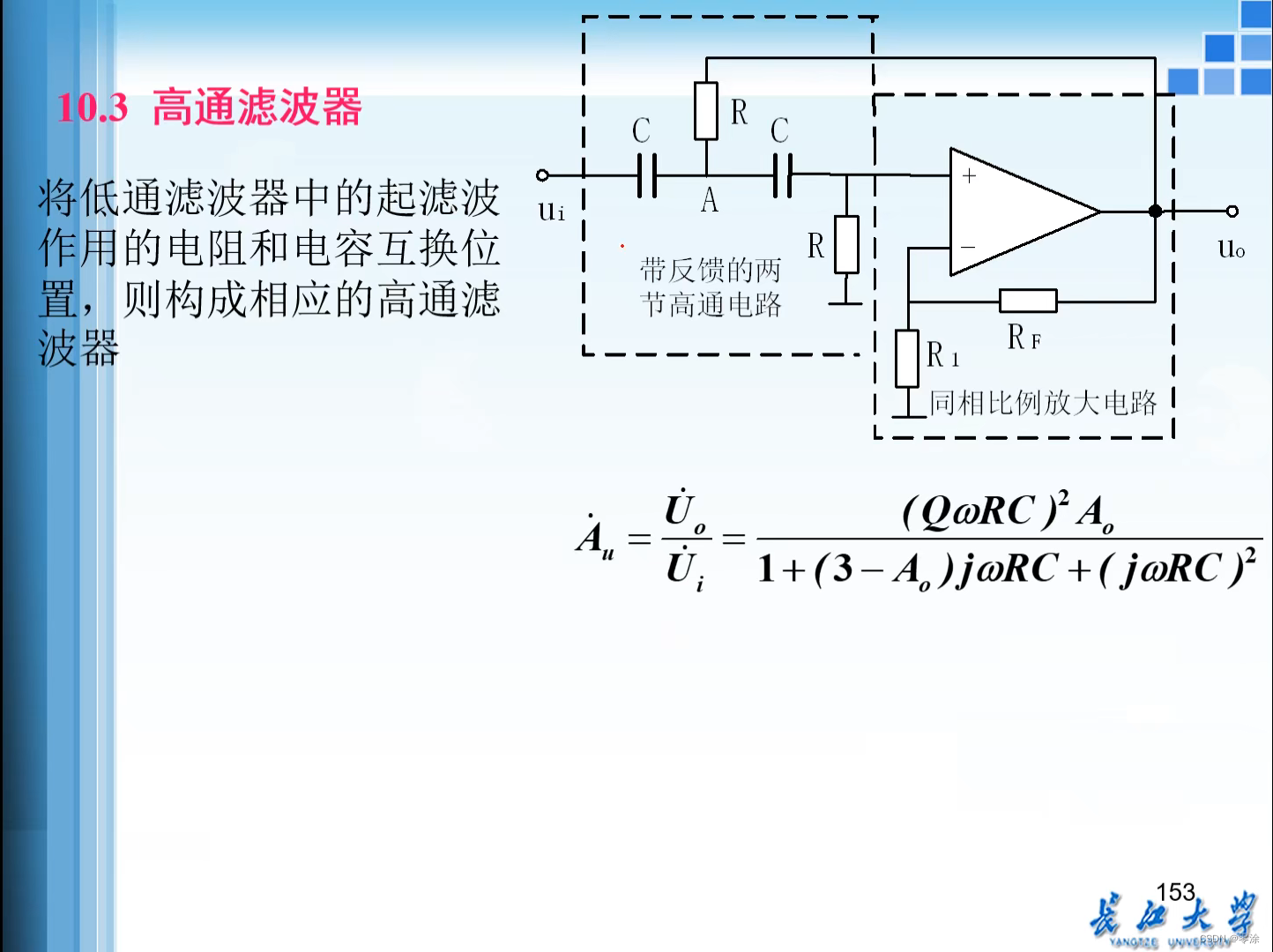

在这里插入图片描述

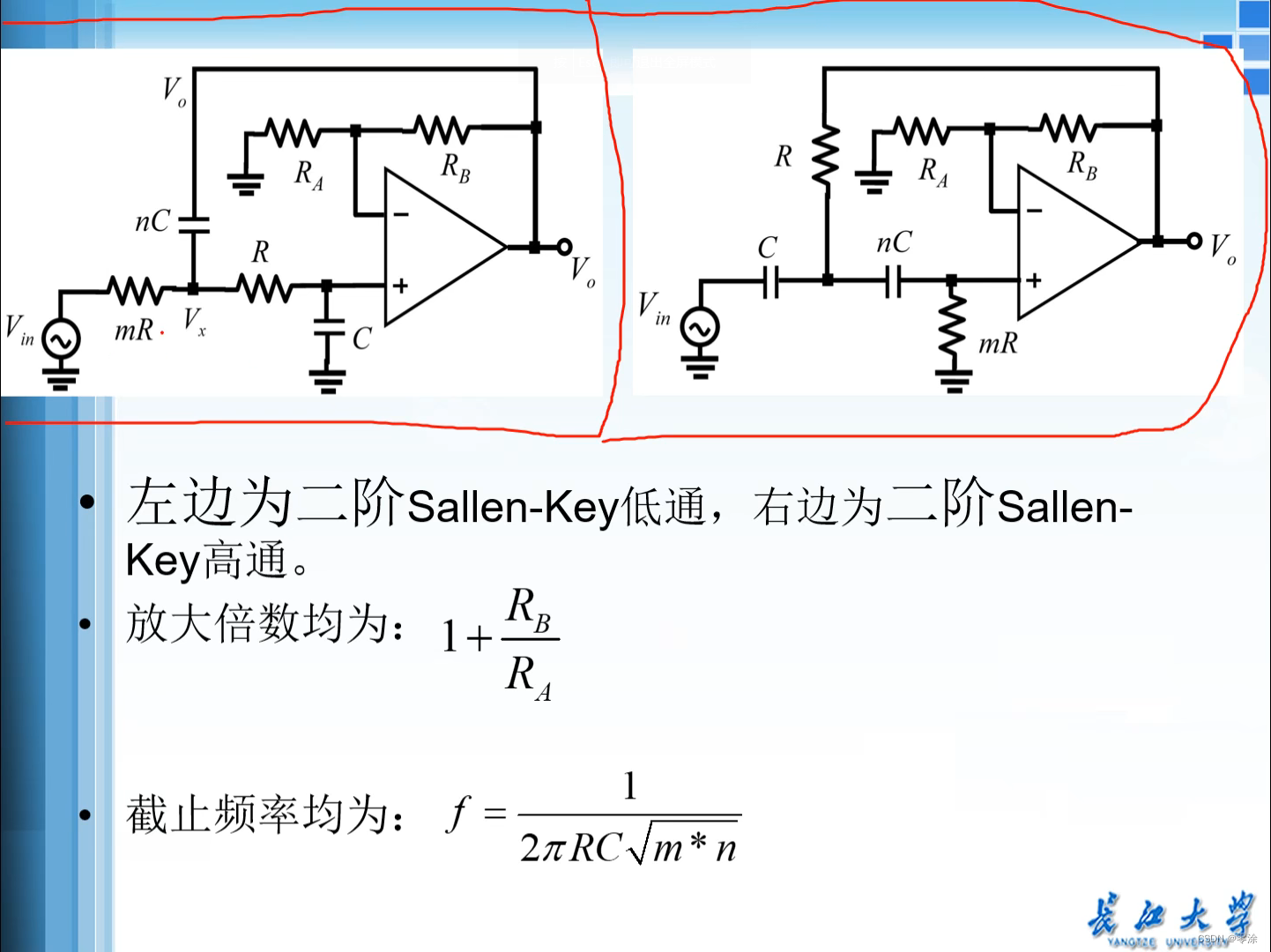

二阶低高通滤波器的放大倍数和截止频率计算

在这里插入图片描述

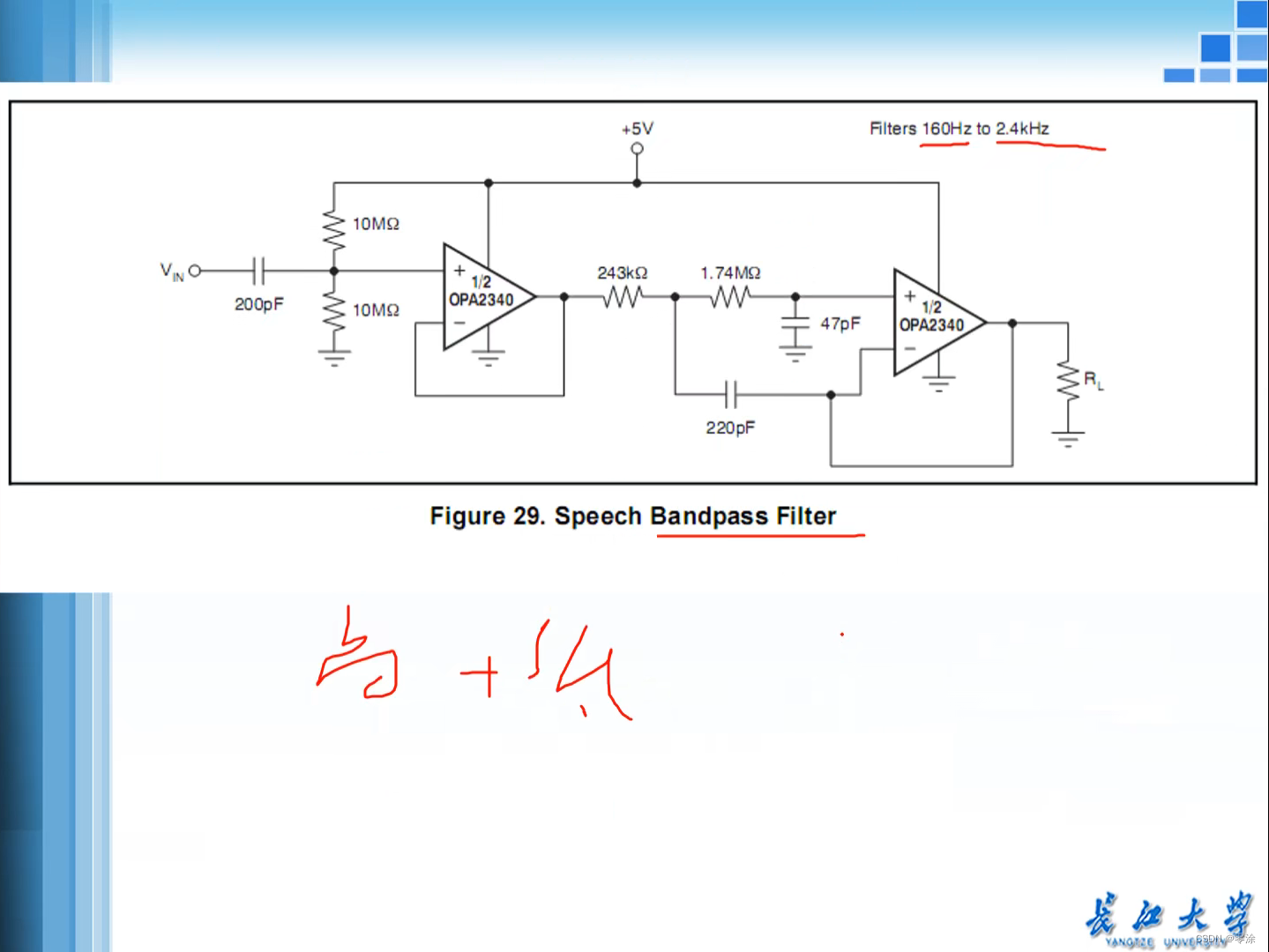

七、带通滤波器

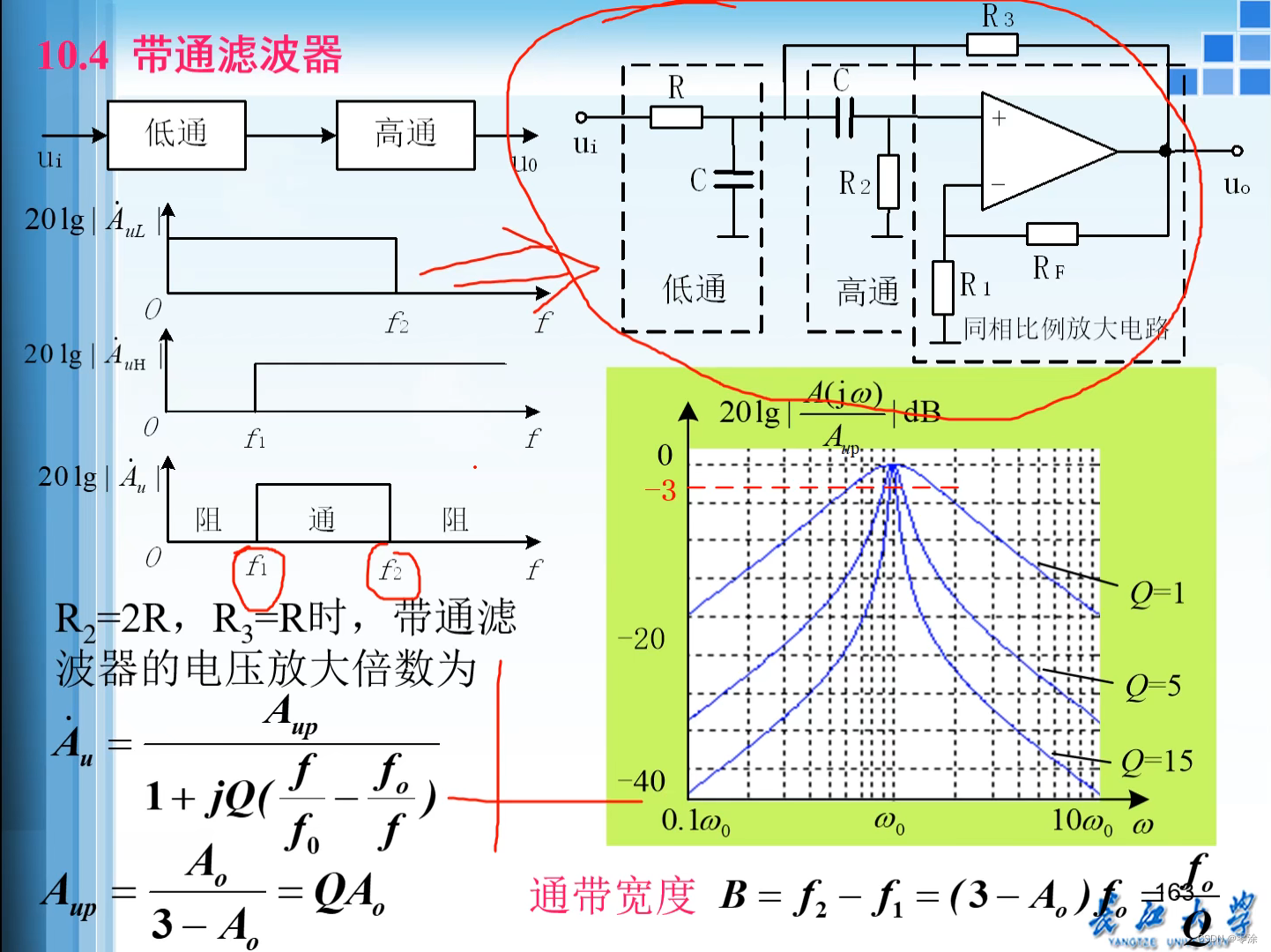

下图的右上图电路适合通频带较窄的带通滤波器，如果通频带较大，需要采用先高通后低通的设计
在这里插入图片描述
下图为采用先低通后高通的带通滤波器设计，该设计适合于通频带较大的情况。

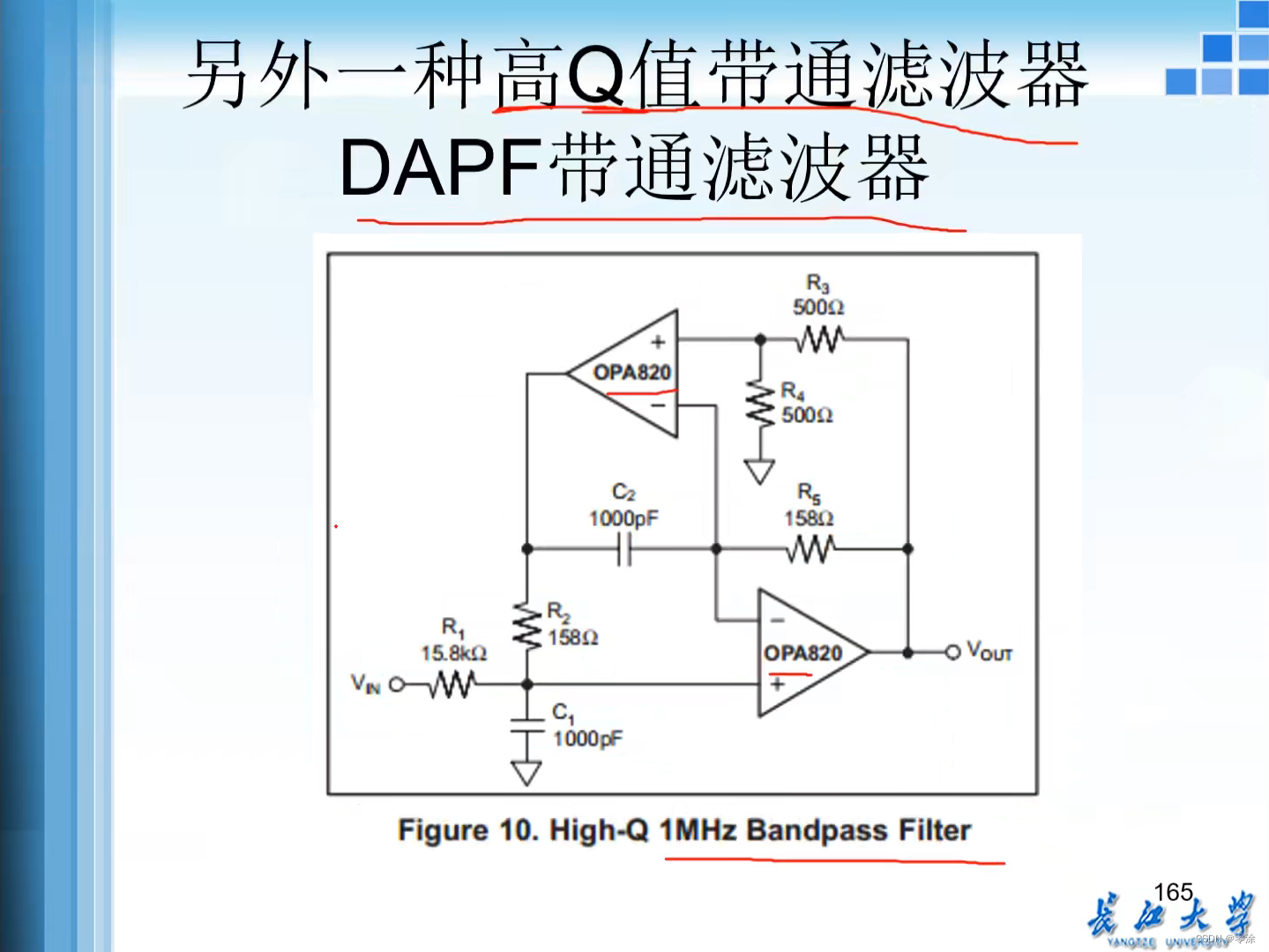

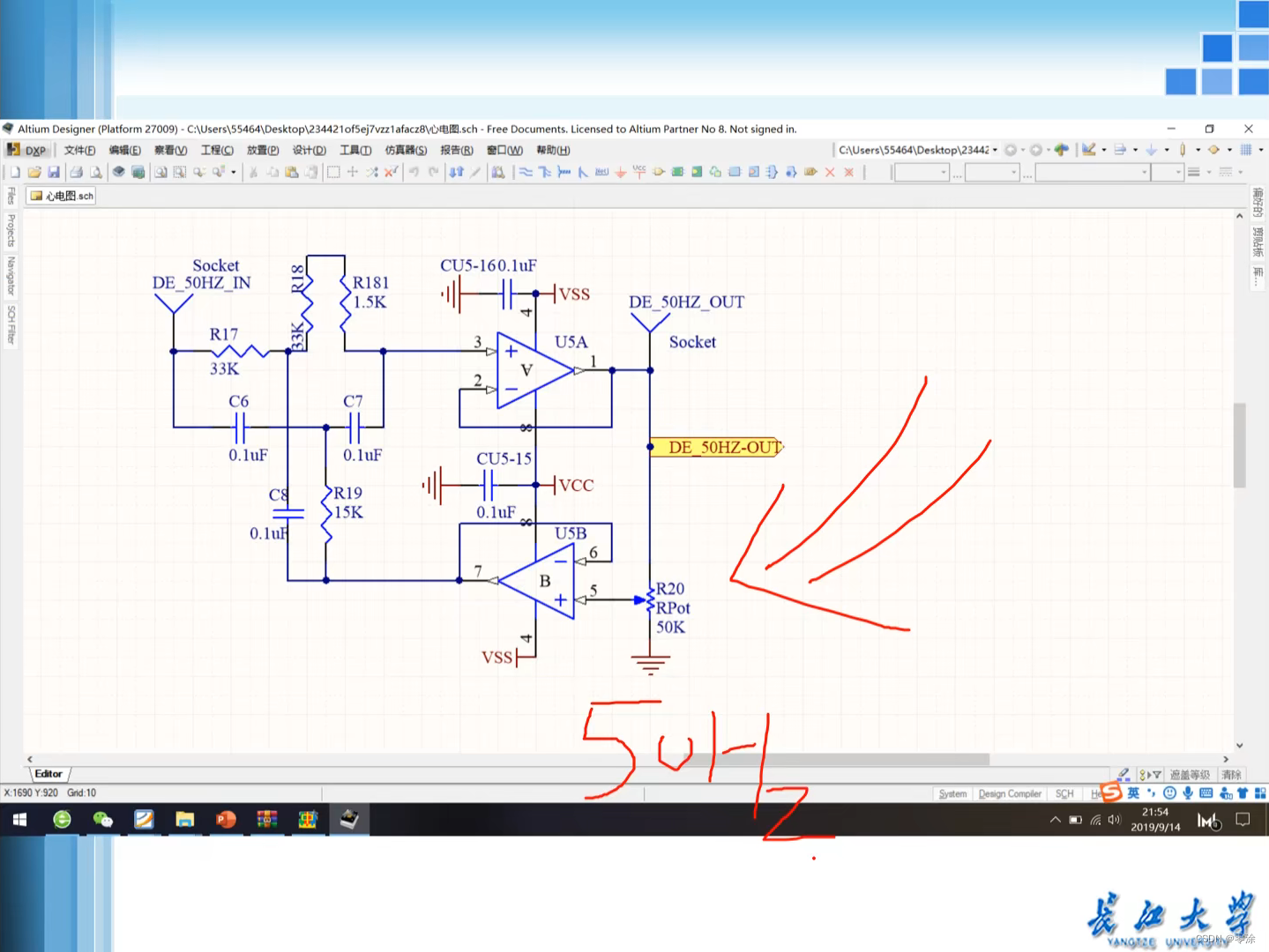

还有一种是高Q值的带通滤波器DAPF

带通滤波器案列

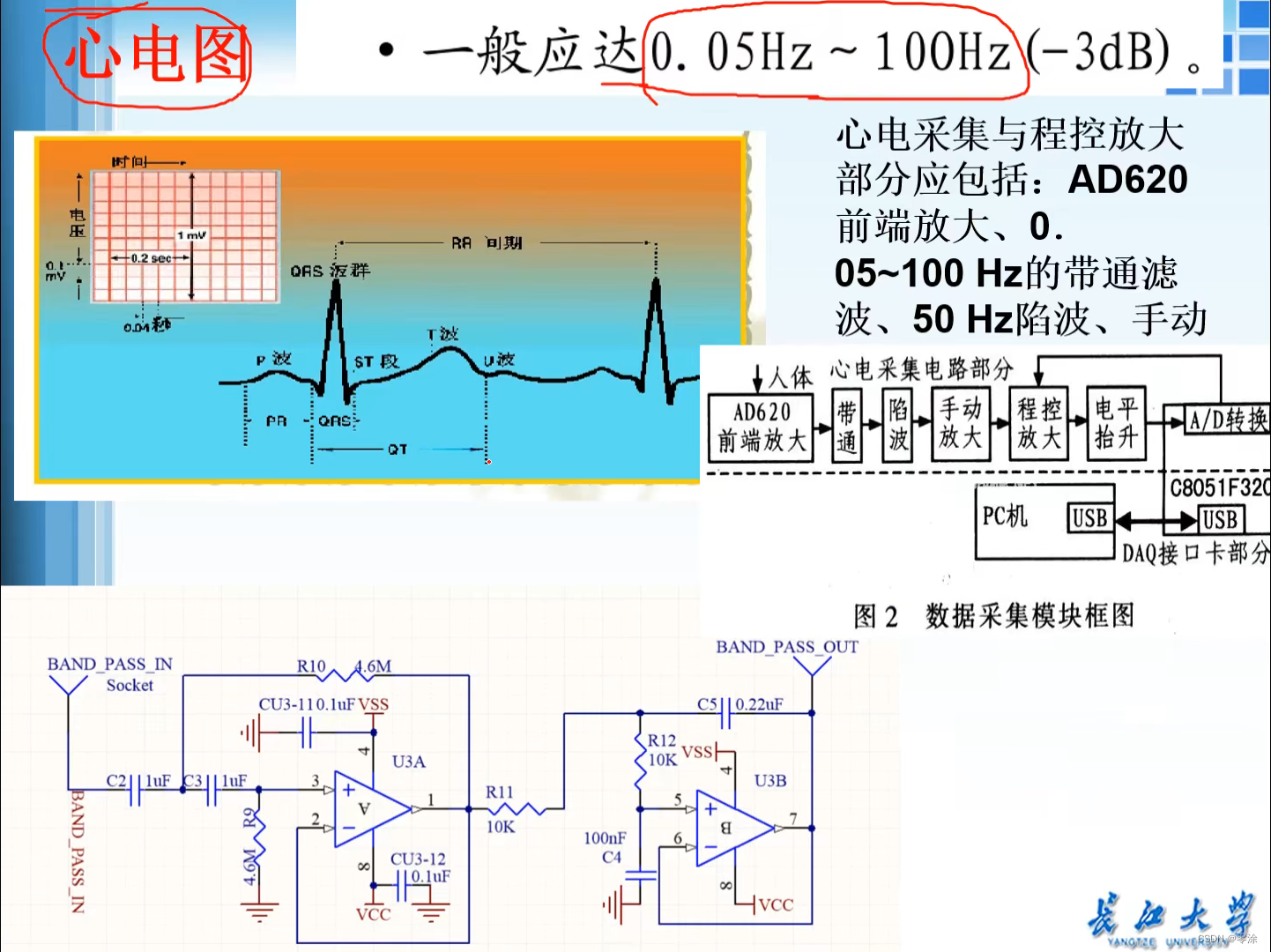

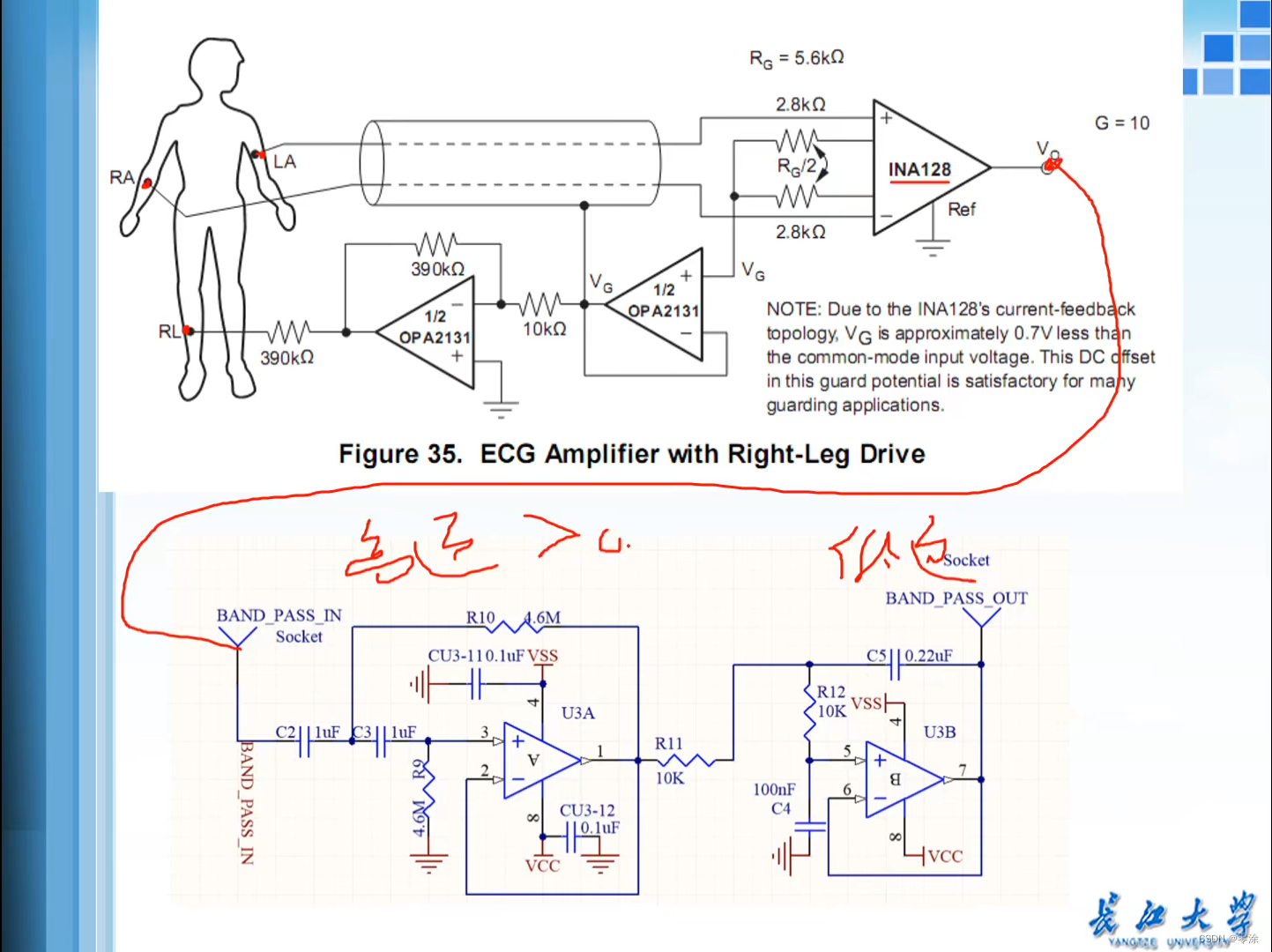

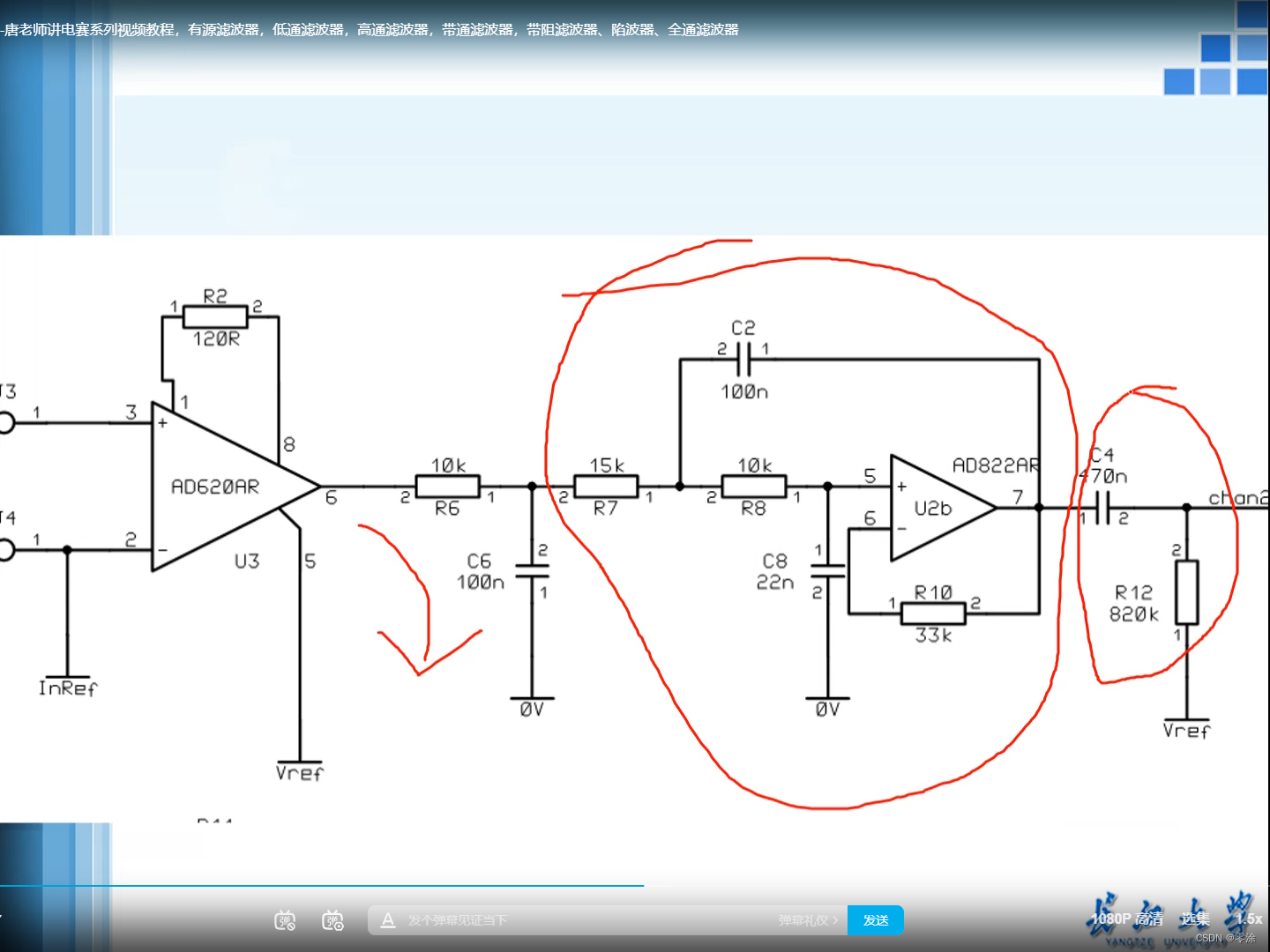

心电信号经过AD620放大后，首先经过一个高通，截止频率为0.05Hz，然后再经过一个低通，截止频率为100Hz

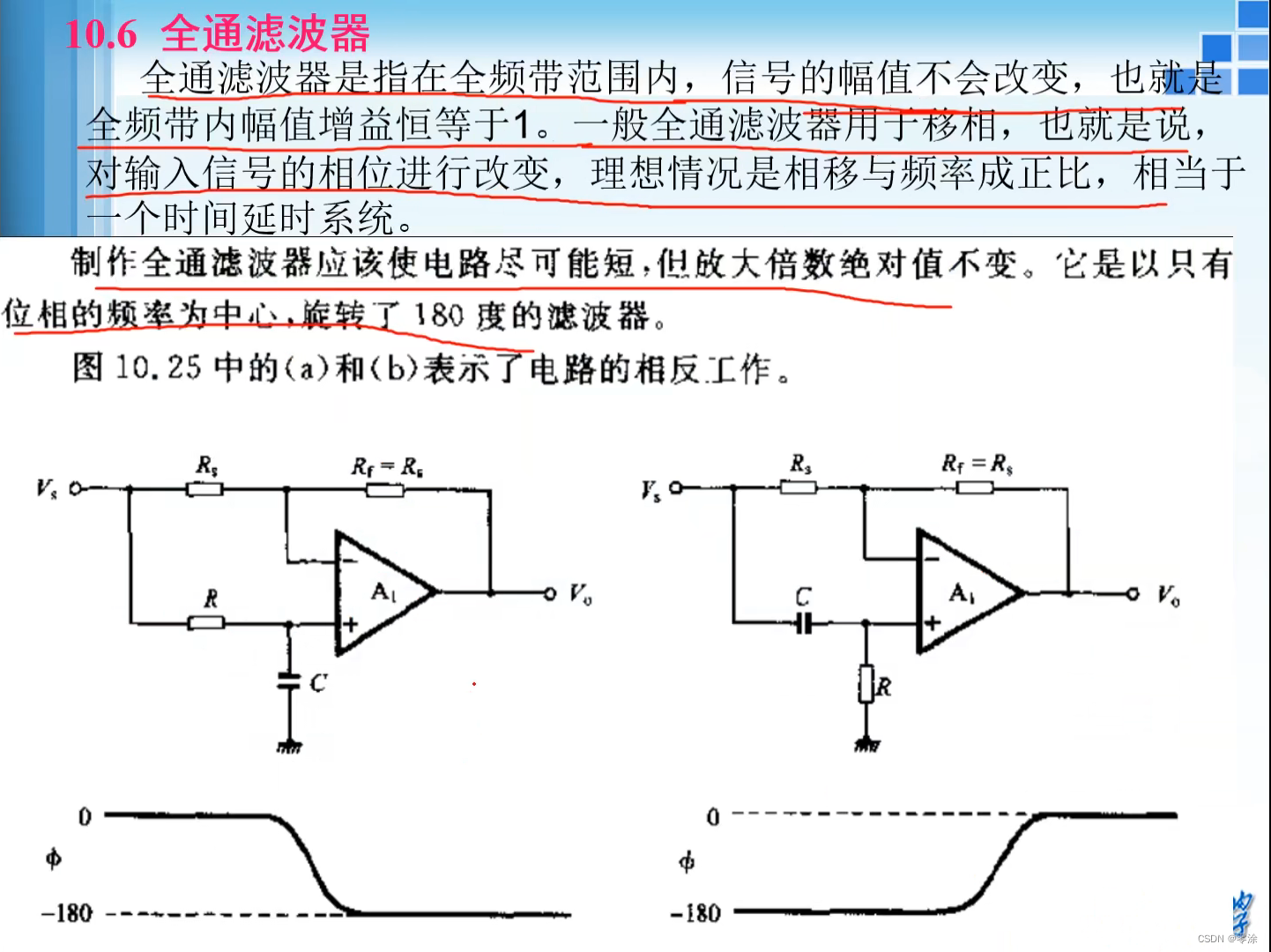

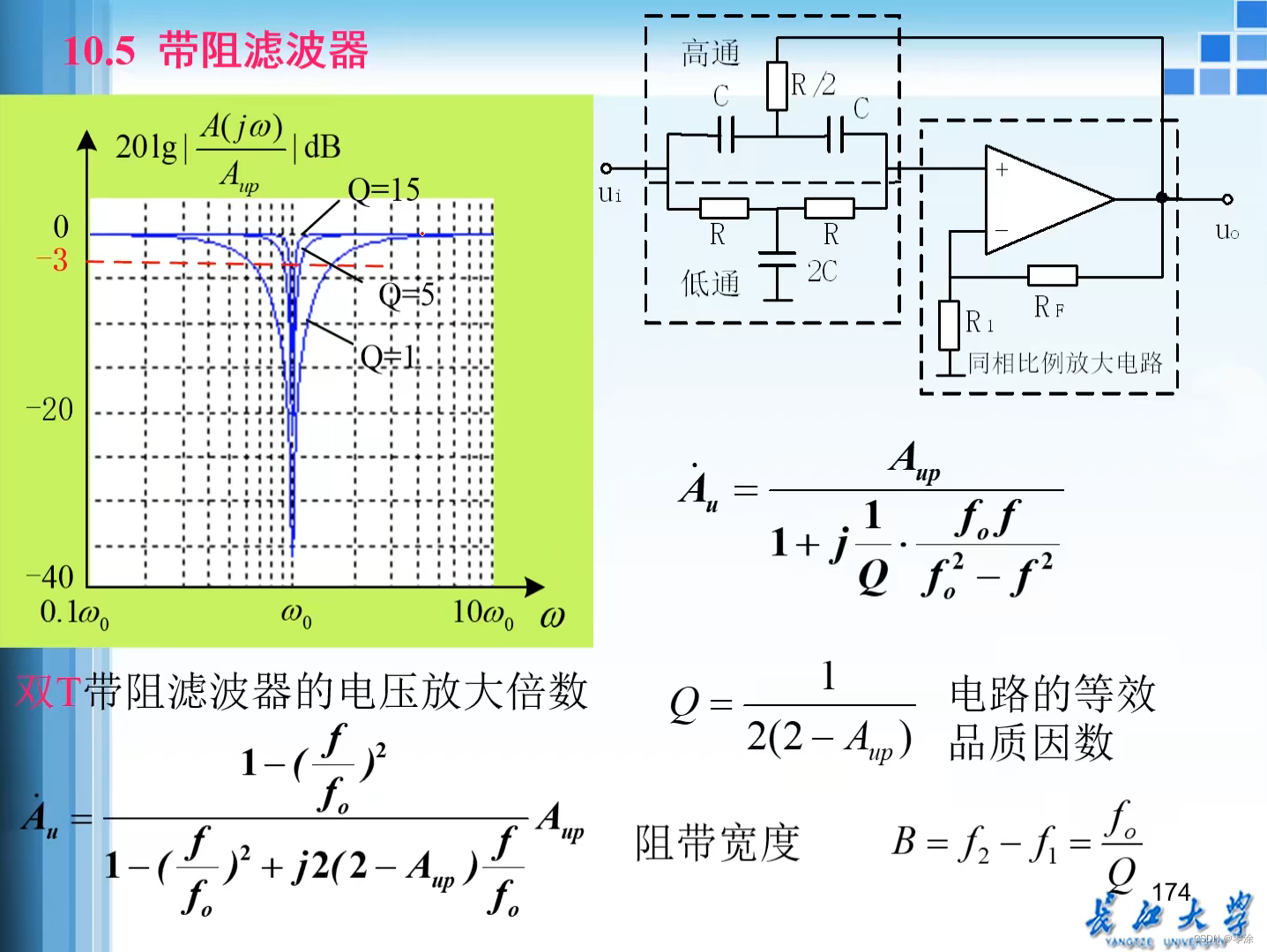

在这里插入图片描述
