SD/eMMC调试和性能优化

eMMC存储器的调试、关于协议规范的总结以及MMC驱动分析

eMMC架构分析

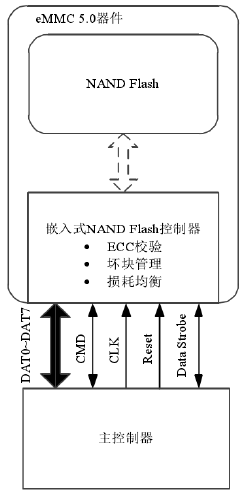

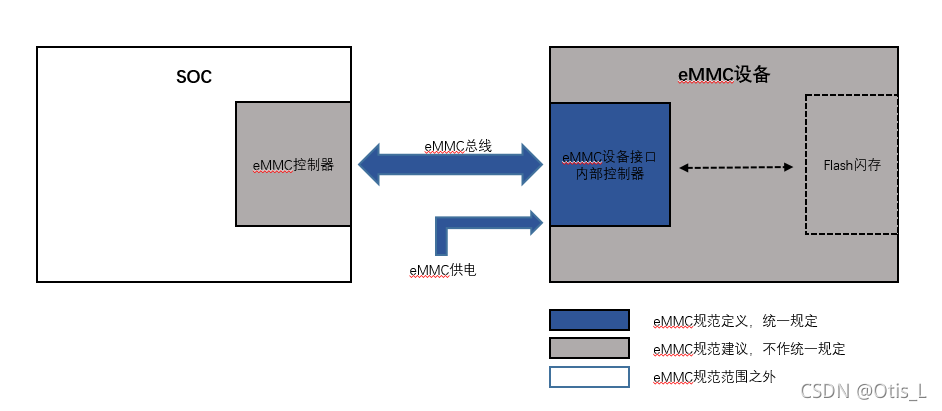

    简单来说，eMMC = Nand Flash闪存 + controller闪存控制器 + 标准封装接口；而eMMC设备和主机系统的连接通常由三部分组成：eMMC主机控制器（一般是嵌入式SOC中某个模块）、eMMC总线、eMMC设备

    eMMC协议规定的设备引脚

• CLK：主机提供给设备的时钟信号；SDR模式下，一个时钟周期传输1bit信号；DDR模式下，一个时钟周期传输2bit信号；
• CMD：主机与设备之间用于双向传输的命令线，有开漏和推挽两种模式，分别用来应对初始化和应对快速的命令传输。
• Reset：主机发送给设备的复位信号。
• DAT0~DAT7：用于主机和设备间数据通信的双向数据总线，但是在某一时刻只能支持单向传输
• Data Strobe：数据锁存线，HS400模式下用于锁存输出信号

    eMMC供电

• VCC/VCC-eMMC：给eMMC device或者闪存供电
• VCCQ：给eMMC闪存控制器及I/O接口供电

SD与eMMC

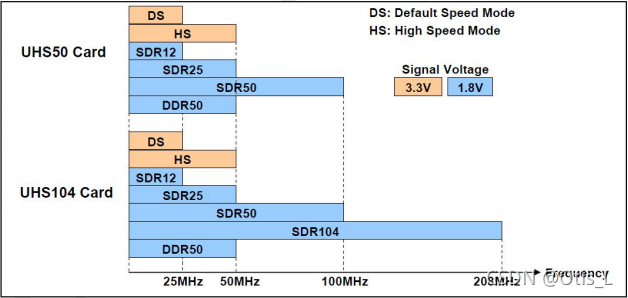

    SD/SDIO的总线模式
    SD/SDIO支持1/4 bit线宽模式，只有DDR50是双边沿采样，其余模式为单边沿采样；SD/SDIO 2.0协议支持3.3V电压，SD/SDIO 3.0协议支持3.3V和1.8V电压。

    eMMC的总线模式
    eMMC支持1/4/8 bit线宽模式，支持5种速度模式

模式名	数据速率模式	I/O电压	总线位宽	时钟频率	最大数据传输速率
兼容MMC模式	single	3/1.8/1.2V	1/4/8 bit	0~26MHz	26 MB/s
HS SDR模式	single	3/1.8/1.2V	1/4/8 bit	0~52MHz	52 MB/s
HS DDR模式	dual	3/1.8/1.2V	4/8 bit	0~52MHz	104 MB/s
HS200模式	single	1.8/1.2V	4/8 bit	0~200MHz	200 MB/s
HS400模式	dual	1.8/1.2V	8 bit	0~200MHz	400 MB/s

single速率模式即所有信号采用单边沿采样（上升沿采样）
dual速率模式的Response信号采用单边沿采样，数据采用双边沿采样（CLK上升下降沿采样）
HS400模式的Response信号采用单边沿采样，读写操作时数据线采样方式：

1. 读操作时数据线上的Data、CRC16为双边沿采样，通过DS信号上升下降沿采样；读操作时数据线上的Start bit和End bit为单边沿采样，通过DS信号上升沿采样
2. 写操作时数据线DAT0上CRC status token为单边沿采样，在DS信号上升沿采样

eMMC内部寄存器

    eMMC内部寄存器一共有6中。它们可以得到设备的相关内容以及设置工作时的控制对象，在读写数据前的步骤操作相对应的寄存器实现。因此协议中明确定义所用寄存器的含义。

名称	大小(bits)	描述
CID	128	只读寄存器，包含厂商信息，产品号，串号以及生产日期设备唯一识别号
RCA	16	相关设备地址，在初始化过程中由主机控制器动态分配的系统地址
DSR	16	驱动等级寄存器，配置设备的输出驱动
OCR	32	操作状态寄存器，通过广播命令获取寄存器信息，包含设备的供电类型
CSD	128	设备具体的数据寄存器，包含了设备操作状态的具体信息
EXT_CSD	512*8	扩展设备具体数据寄存器，包含设备的容量和当前模式信息

eMMC数据通信

    Host与eMMC device之间的通信都是由Host以一个Command开始发起的，eMMC device在完成command所指定的任务后，则返回一个reponse。
    对eMMC device读写数据都是以Block为单位，Block大小由host设定，或者固定为512 Bytes，不同的速率模式下有所不同。

• No Data : 部分Host与eMMC device的交互不需要进行数据交互，有些甚至不需要eMMC Device的response

• Read Data：读数据流程分为单块读和多块读，在多块读时，如果指定了block count则不需要主机处理直到数据读取完成，若没有指定block count则eMMC Device会持续发送数据，直到Host发送Stop command停止数据传输。

• Write Data：单块写会将一个block的数据写入寄存器；多块写会写入设定block count的数据到寄存器，若没有设定block count则需要等到Host发送Stop command停止数据传输；eMMC device在接收到一个Block的数据后，会进行CRC校验，然后将校验结果通过CRC Token发送给Host，若CRC校验成功，eMMC Device会将数据写入到内部寄存器，此时DAT0信号拉低，作为Busy信号。Host会持续检测DAT0信号，直到为高电平时，才会接着发送下一个Block的数据。若CRC校验失败，则数据不会写入，此次传输后续的数据都会被忽略。


eMMC命令编码

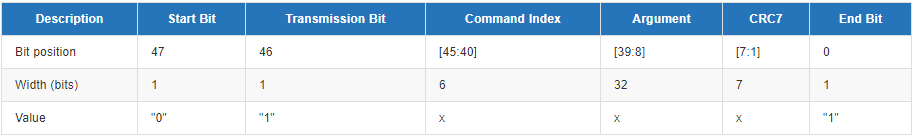

• Command：eMMC command由48 bits组成，各个bits的解析如下：
      Start Bit固定为 “0”，在没有数据传输的情况下，CMD信号保持高电平，当Host将Start Bit发送到总线上时，eMMC Device可以很方便检测到该信号，并开始接收command
      Transmission Bit固定为 “1”，指示了该数据包的传输方向为Host发送到eMMC Device
      Command Index和Argument为具体Command的内容
      CRC7是包含Start Bit、Transmission Bit、Command Index和Argument内容的CRC校验值
      End Bit为结束标志位，固定为1

CRC校验：简单来说，就是发送方将需要传输的数据“除于”（模2除）一个约定的数，并将得到的余数附在数据上一并发送出去。接收方收到数据后，再做同样的“除法”，然后校验得到余数是否与接收的余数相同。

• Response

      eMMC Response有两种长度的数据包，分别为48bits和136bits
      Start Bit固定为 “0”，在没有数据传输的情况下，CMD信号保持高电平，当eMMC device将Start Bit发送到总线上时，Host可以很方便检测到该信号，并开始接收reponse
      Transmission Bit固定为 “0”，指示了该数据包的传输方向为eMMC Device发送到Host
      Content为Reponse的具体内容，不同的Command会有不同的Content
      CRC7是包含Start Bit、Transmission Bit和Content内容的CRC校验值
      End Bit为结束标志位，固定为1

• Data Block
      Data block由start bit、data、CRC16(data的16bit CRC校验值)、End bit组成

  • 1Bit Bus SDR

  • 4 Bits Bus SDR

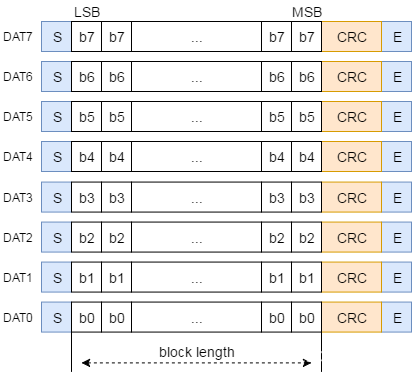

  • 8 Bits Bus SDR

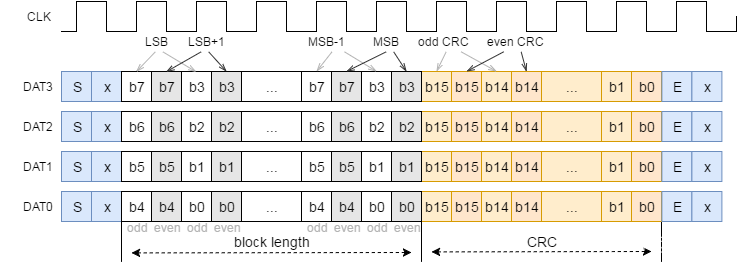

  • 4 Bits Bus DDR

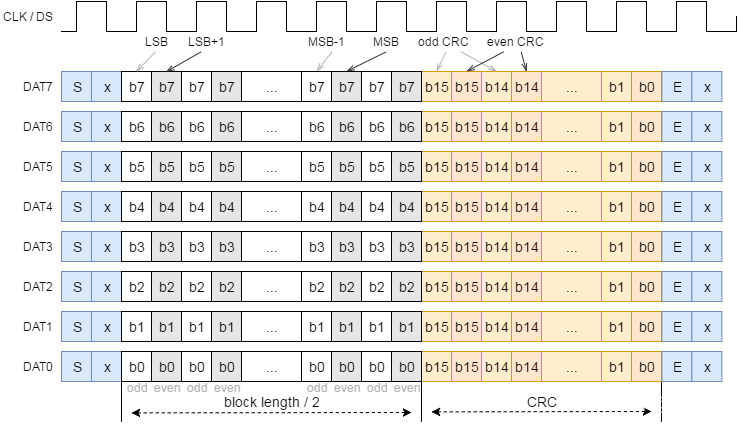

  • 8 Bits Bus DDR


在 DDR 模式下，Data Line 在时钟的上升沿和下降沿都会传输数据，其中上升沿传输数据的奇数字节 （Byte 1,3,5 …），下降沿则传输数据的偶数字节（Byte 2,4,6 …）。
此外，在 DDR 模式下，1 个 Data Line 上有两个相互交织的 CRC16，上升沿的 CRC 比特组成 odd CRC16，下降沿的 CRC 比特组成 even CRC16。odd CRC16 用于校验该 Data Line 上所有上升沿比特组成的数据，even CRC16 则用于校验该 Data Line 上所有下降沿比特组成的数据。

• CRC Status Token
      在写数据传输中，eMMC Device接收到Host发送的一个Data Block后，会进行CRC校验，如果校验成功，eMMC会在对应的Data Line上向Host发回一个Positive CRC status token(010)，如果校验失败，则会在对应的Data Line上发送一个Negative CRC status token（101）



eMMC总线测试

    当eMMC Device处于SDR模式时，Host可以发送CMD19命令，触发总线测试过程（Bus testing procedure），测试总线硬件上的连通性。如果eMMC Device支持总线测试，那么eMMC Device在接受到CMD19后，会发回对应的Response，接着eMMC Device会发送一组固定的测试数据给Host。Host接收到数据后，检查数据正确与否，即可得知总线是否正确联通。（总线测试在DDR模式下不支持）

    由于芯片制造工艺、PCB走线、电压、温度等因素的影响，数据信号从eMMC Device到达Host端的时间是存在差异的，Host接收数据时采样的时间点也需要相应的进行调整。而Host端最佳采样时间点，则是通过Sampling Tuning流程得到，在eMMC标准中，定义了在HS200模式下可以进行Sampling Tuning，流程如下：

• Host将采样时间点重置为默认值
• Host 向 eMMC Device 发送 Send Tuning Block 命令
• eMMC Device 向 Host 发送固定的 Tuning Block 数据
• Host 接收到 Tuning Block 并进行校验
• Host 修改采样时点，重新从第 2 步开始执行，直到 Host 获取到一个有效采样时间点区间
• Host 取有效采样时间点区间的中间值作为采样时间点，并退出 Tuning 流程

Tuning 流程执行的时机、频率和具体的步骤是由 Host 端的 eMMC Controller 具体实现而定的。

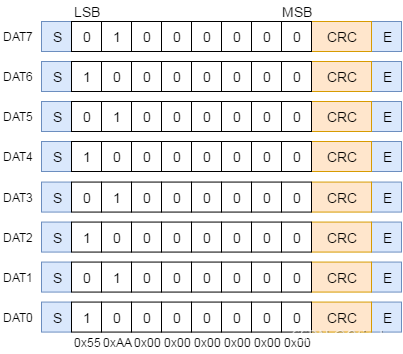

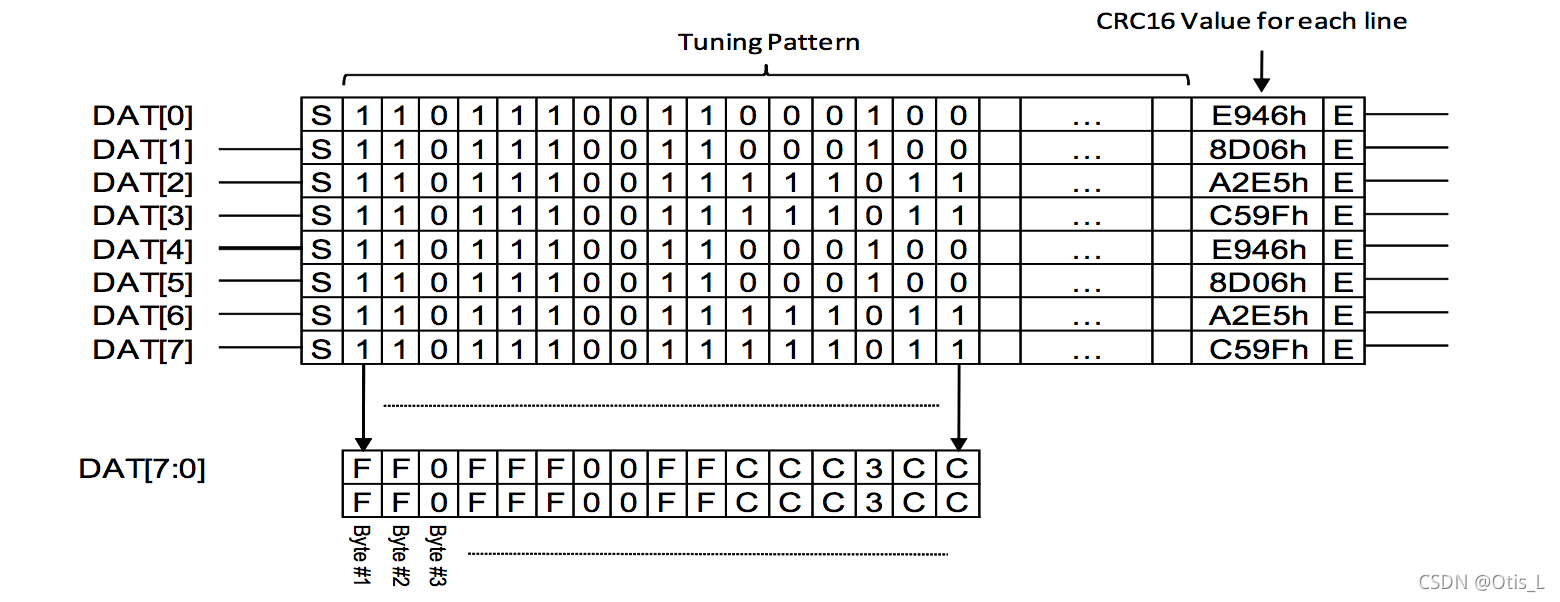

    Tuning Block是专门为了Tuning而设计的一组特殊数据。相对于普通的数据，这组特殊数据在传输过程中，会更高概率的出现 high SSO noise、deterministic jitter、ISI、timing errors 等问题。这组数据的具体内容如下所示：

eMMC命令

    eMMC工作模式

• eMMC Device在Power On、HW Reset或者SW Reset时，Host可以触发eMMC Boot，让eMMC进入Boot Mode，在此模式下，eMMC Device会将Boot Data发送给Host，这部分内容通常为系统的启动代码，如bootloader
• 如果Host没有触发Boot流程完成后，eMMC Device会进入Device Identification Mode在此模式下，eMMC Device将进行初始化，Host会为eMMC Device设定工作电压、协商寻址模式以及分配RCA设备地址
• Device Identification Mode结束后，就会进入Data Transfer Mode，在此模式下，Host可以发起数据读写请求
• 进入Data Transfer Mode后，Host可以发起命令，让eMMC Device进入Interrupt Mode。在此模式下，eMMC Device会等待内部的中断事件，例如，写数据完成等。eMMC Device在收到内部中断事件时，会向Host发送reponse，然后切换到Data Transfer mode，等待Host后续的数据读写命令。


命令名称	描述	命令类型
CMD0	rest设备，是设备进入Idle状态	基本命令class 0 & class 1
CMD1	同步命令，用来协商操作电压范围以及查看设备是否仍处于power-up序列	基本命令class 0 & class 1
CMD2	从device端获取CID	基本命令class 0 & class 1
CMD3	设置设备的RCA	基本命令class 0 & class 1
CMD4	设置DSR寄存器	基本命令class 0 & class 1
CMD5	切换到sleep state或standby state	基本命令class 0 & class 1
CMD6	切换设备的操作模式或者修改EXT_CSD寄存器	基本命令class 0 & class 1
CMD7	当设备处在Stand-by状态，CMD7把设备从Stand-by State切换到Transfer State；也可以把设备从Transfer State切换回Stand-by State	基本命令class 0 & class 1
CMD8	请求设备发送它的EXT_CSD寄存器，通过数据块的方式发送	基本命令class 0 & class 1
CMD9	请求设备发送CSD到CMD line上	基本命令class 0 & class 1
CMD10	请求设备发送CID到CMD line	基本命令class 0 & class 1
CMD12	终止传输命令	基本命令class 0 & class 1
CMD13	发送设备状态寄存器	基本命令class 0 & class 1
CMD14	主机从设备端读取测试模式数据	基本命令class 0 & class 1
CMD15	设置设备状态为inactive	基本命令class 0 & class 1
CMD19	Host发送总线测试模式数据到device	基本命令class 0 & class 1
CMD16	设置block大小	面向读命令class 2
CMD17	单块读命令	面向读命令class 2
CMD18	多块读命令	面向读命令class 2
CMD21	HS200模式专用，用来优化HOST采样点，HOST发送CMD21命令，device发送tuning模式数据块。Host会在不同采样点采集数据，找到最佳采样点	面向读命令class 2
CMD23	设置读写block数目	面向写命令class 4
CMD24	单块写	面向写命令class 4
CMD25	多块写	面向写命令class 4
CMD26	编写CID	面向写命令class 4
CMD27	编写CSD	面向写命令class 4
CMD49	设置时钟	面向写命令class 4
CMD28	设置指定地址的写保护位	面向块的写保护命令class 6
CMD29	清除指定地址的写保护位	面向块的写保护命令class 6
CMD30	请求设备发送写保护位状态	面向块的写保护命令class 6
CMD31	请求设备发送写保护类型	面向块的写保护命令class 6
CMD35	设置擦除操作的首地址	擦除命令class 5
CMD36	设置擦除操作的尾地址	擦除命令class 5
CMD38	擦除所设置地址	擦除命令class 5
CMD39	用来读写8bit寄存器数据	IO模式命令class 9
CMD40	设置设备进入中断模式	IO模式命令class 9

eMMC调试

    典型问题排查步骤

• 检查原理图和PCB（硬件器件是否有问题）
• 检查供电电源（是否存在倒灌电和上下电时序不满足的问题）
• 检查设备端是否有问题，一般通过异常打印判断然后分信息
  • 一般通过抓取波形进行分析，从CMD、CLK、DATx 、GND进行引线，线长不超过2~3cm
  • 一般打印错误类型有RE(Response Error)、RCE(Reponse CRC Error)、RTO(Response Time out)、DCE(Data CRC Error)、EBE(Data End-bit Error)、DTO(Data Time Out)、SBE(Start Bit Error)、FRE(FIFO Request Error)

排查方向：

1. 检查驱动中的配置，像超时的时间是否符合协议和数据手册的要求规定
2. 存器方向去检查是否可以收到相关数据，确认主机控制器端是否的收发是否正常
3. 从硬件上使用逻辑分析仪抓取异常波形，对照相应的异常进行分析，比如reponse波形是否符合协议规定等

eMMC驱动

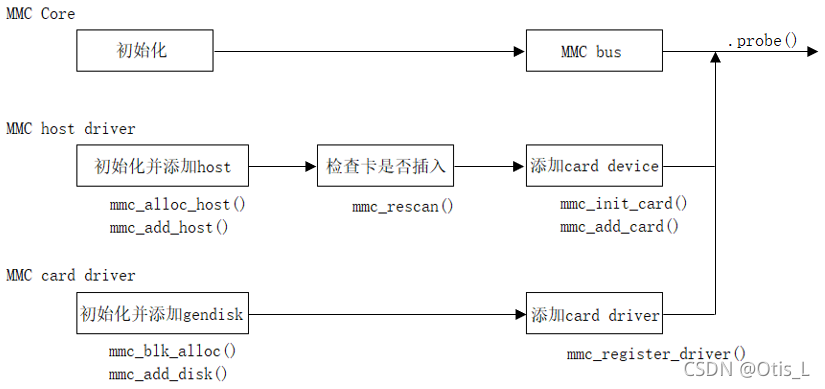

    MMC/SD卡的驱动程序位于drivers/mmc目录下，框架如下：

• 区块层：按照Linux块设备驱动框架实现一个卡的块设备驱动，block.c实现块设备操作函数，queue.c提供块设备请求队列的封装
• 核心层：封装了MMC/SD卡的命令，诸如存储卡的识别，设置，读写。core.c将MMC卡、SD卡的共性抽象出来，他们的差别由sd.c和sd_ops.c、mmc.c和mmc_ops.c来完成
• 主控驱动层：主机控制器驱动实现依赖于不同的平台，针对不同的产商控制器来实现，主要是中断以及其他硬件资源申请获取配置控制器，然后行core层注册一个host

eMMC性能优化与功耗管理

    eMMC的性能测试与性能优化？
    基于平台（Android）使用AndroBench，PC端使用CDM软件测试eMMC性能。
    性能优化一般是抓取波形，查看命令空闲的情况，对于驱动层来说就是对于命令的处理方式，是否能保证命令的满载状态，在性能测试时不出现空闲的情况。

    eMMC的功耗管理？
    对于底层设备端而言，功耗管控就是闪存控制器flash频率的配置，就是闪存控制器闲时flash需不需要进行数据处理。对于驱动层来说就是对eMMC卡的休眠唤醒的处理流程。
