调试的目标效果

在uboot阶段实现从固化程序加载nor flash里的uboot的镜像后，在从EMMC加载boot和文件系统。

调试的思路

1、先熟悉mmc子系统的加载驱动流程。
2、确认emmc硬件电路的接法以及连接逻辑性。
3、配置emmc相应的设备树、驱动、寄存器等。
4、在uboot阶段通过日志分析emmc是否初始化成功，以及挂载设备。

调试的过程

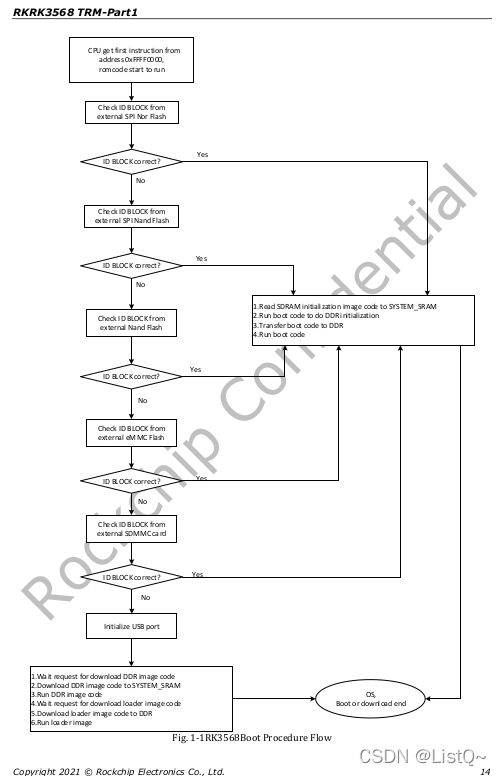

步骤一 查看芯片手册，获取固件加载流程：

在这里插入图片描述

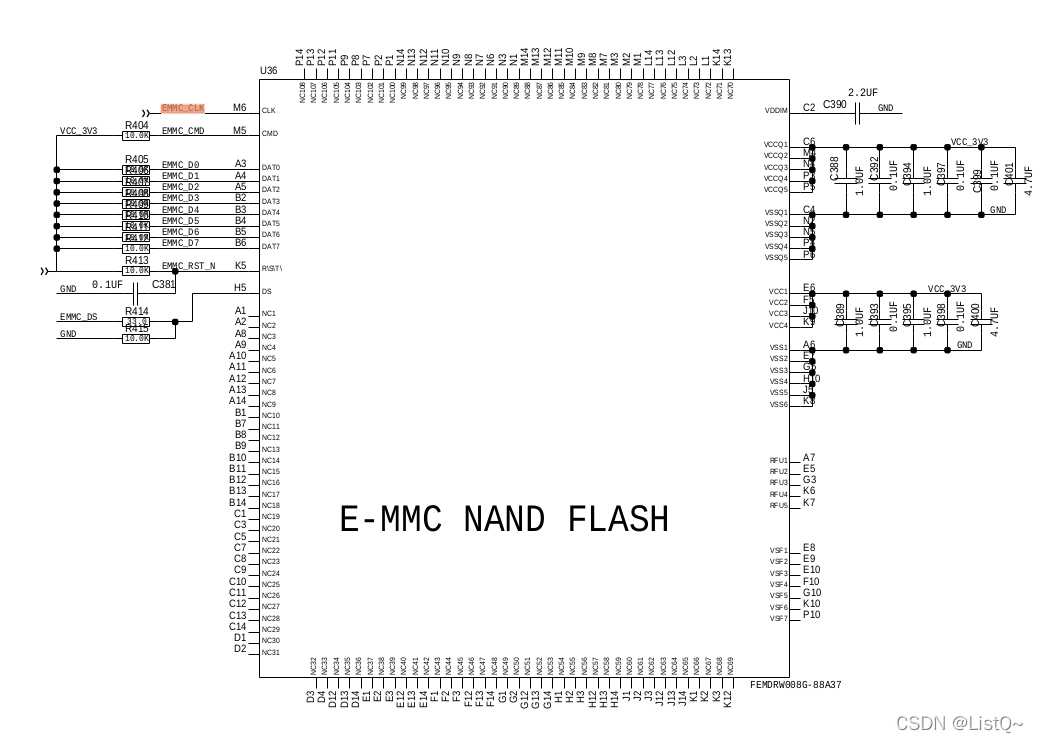

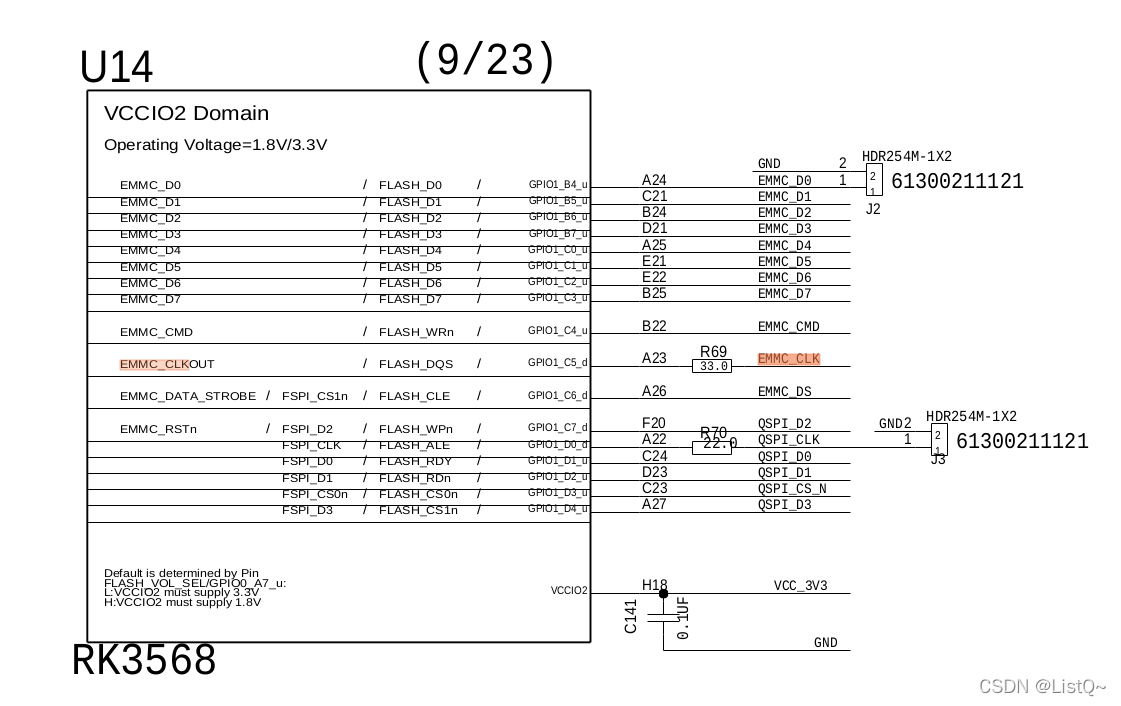

步骤二 EMMC硬件连接电路：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-YJPLqhZV-1647412174411)(http://192.168.16.46:4999/server/index.php?s=/api/attachment/visitFile/sign/00766993b93b5f4eab0a15bd9e20517e)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-cO6ERTnn-1647412174412)(http://192.168.16.46:4999/server/index.php?s=/api/attachment/visitFile/sign/e53faf6bb68e4ec50e4da8b23edc3c75)]

步骤三 查看设备树的配置，特别需要注意时钟的配置和引脚的配置：

sdhci: sdhci@fe310000 {
	compatible = "rockchip,dwcmshc-sdhci", "snps,dwcmshc-sdhci";
	reg = <0x0 0xfe310000 0x0 0x10000>;
	max-frequency = <200000000>;
	interrupts = <GIC_SPI 19 IRQ_TYPE_LEVEL_HIGH>;
	assigned-clocks = <&cru BCLK_EMMC>, <&cru TCLK_EMMC>;
	assigned-clock-rates = <200000000>, <24000000>;
	clocks = <&cru CCLK_EMMC>, <&cru HCLK_EMMC>,
		 <&cru ACLK_EMMC>, <&cru BCLK_EMMC>,
		 <&cru TCLK_EMMC>;
	clock-names = "core", "bus", "axi", "block", "timer";
	status = "disabled";
};

&sdhci {
bus-width = <8>;
u-boot,dm-spl;
/delete-property/ pinctrl-names;
/delete-property/ pinctrl-0;
mmc-hs200-1_8v;
status = "okay";
};

eMMC 的 DTS 配置

  1. max-frequency = <150000000>;
    eMMC 普通模式 50M,eMMC HS200 最大支持 150M;

  2. supports-emmc;
    此配置标识此插槽为 emmc 功能,为必须添加项。否则无法初始化 emmc 外设。

  3. bus-width = <4>;
    此配置同 SD 卡功能。

  4. mmc-ddr-1_8v;
    此配置表示支持 50MDDR 模式;

  5. mmc-hs200-1_8v;
    此配置表示支持 HS200 模式;

  6. mmc-hs400-1_8v; mmc-hs400-enhanced-strobe
    此两项配置表示支持 HS400 模式以及 HS400ES 模式,仅 RK3399 芯片支持。

  7. non-removable;
    此项表示该插槽为不可移动设备。 此项为必须添加项。

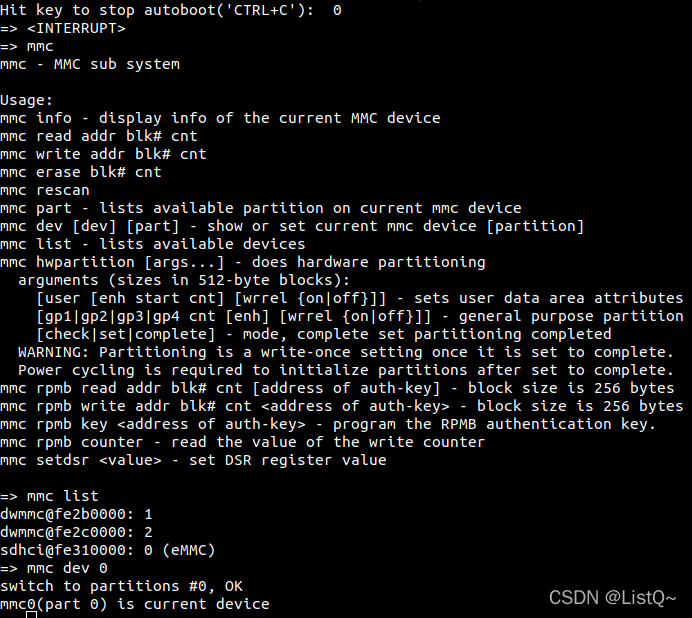

    步骤四 uboot通过mmc查看设备挂载情况：
    mmc list
    dwmmc@fe2b0000: 1
    dwmmc@fe2c0000: 2
    sdhci@fe310000: 0 (eMMC)

    mmc dev 0
    switch to partitions #0, OK
    mmc0(part 0) is current device

方法：

硬件问题分析

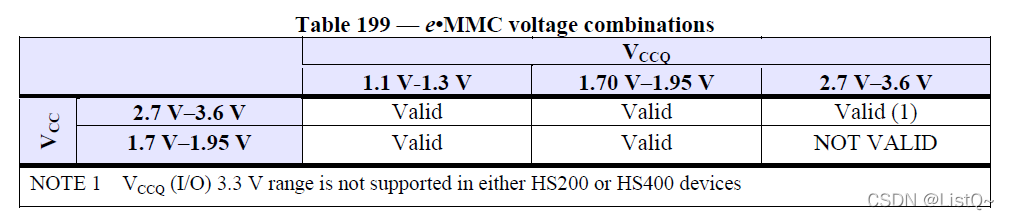

eMMC 有效电压的组合:
在这里插入图片描述

VCC_FLASH 对应 VCC;
VCC_IO 对应 VCCQ;
确保 eMMC_CMD/DATA0~7/VCC_IO 电压都一致(1.8 或 3.3v);
确保 VCC_FLAHS/VCC_IO 的电压在开机和运行时或者休眠唤醒时必须保持稳定、不能有塌陷或者纹波
过大的情况;
有条件的话,测下 clk 和 cmd 以及 data 的波形质量,确保波形正常;

波形分析

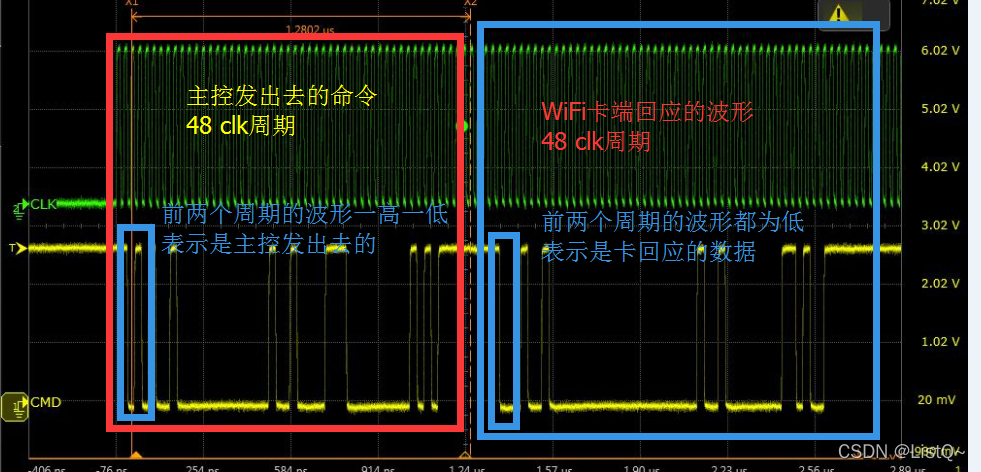

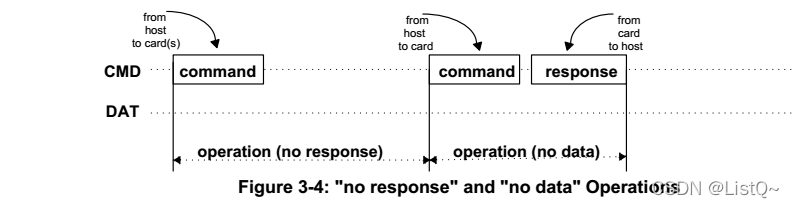

下图是 emmc 卡识别模式时的波形时序图(sdio、SD 一样)
简单说一下识别 emmc 卡的方式:主控发出 48clk 并携带 48bit 的数据发给 emmc 卡,而 emmc 卡要回应给主控
48clk 加 48bit 的数据;如下图:

在这里插入图片描述

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-KvSna2Fb-1647412174414)(http://192.168.16.46:4999/server/index.php?s=/api/attachment/visitFile/sign/4bdf4afb8e62d2771eaf4b89c61aefef)]

绿色:EMMC_CLK
黄色:EMMC_CMD: EMMC_CMD 空闲时一直处于高电平;
主控发出的波形:当最开始的两个电平有一高一低时,是主控发出去的命令;
EMMC卡响应的波形: 当最开始的两个电平有连续的两个低电平是表示卡端有响应;
其次主控和响应一般包含 48 个 bit 的数据,所以 48 个 clk 为一个完整的包。要确认的就是:主控发出
去命令包后,EMMC 卡端是否有响应。

LOG 分析

  1. 正确识别 emmc的 LOG
    [ 293.194013] mmc1: new high speed SDXC card at address 59b4
    [ 293.198185] mmcblk1: mmc1:59b4 00000 59.6 GiB
    [ 293.204351]
    mmcblk1: p1
    如果在内核看到这样的打印,说明 SD 卡已经被正确识别,并且已经有一个可用的分区 p1。
    如果在用户界面看不到 SD 卡设备或者设备不可使用,请排查用户态磁盘守护进程,如 vold。
    另外可手动验证分区是否可以使用
    mount -t vfat /dev/block/mmcblk1p1 /mnt
    或者
    mount -t vfat /dev/block/mmcblk1 /mnt
    然后到 mnt 目录下看下是否有 SD 卡里面的文件

  2. 开机不读卡,运行时拔插 OK:大概率时电源问题
    例如:拔掉所有电源,发现查着 HDMI 发现有漏电到 VCC_SD 卡里面;或者使用外接电源进行测试。

  3. 挂载失败:
    如果已经看到(1)中的 LOG,但是看到如下挂载失败的 LOG
    [ 2229.405694] FAT-fs (mmcblk1p1): bogus number of reserved sectors
    [ 2229.405751] FAT-fs (mmcblk1p1): Can’t find a valid FAT filesystem
    请格式化 SD 卡为 FAT32 文件系统;
    或者 NTFS: make menuconfig 选择 NTFS 文件系统的支持即可;

  4. 概率性不识别:
    mmc1: new high speed SD card at address b368
    mmcblk1: mmc1:b368 SMI
    486 MiB
    [mmc1] Data transmission error !!!
    MINTSTS: [0x00002000]
    dwmmc_rockchip ff0c0000.rksdmmc: data FIFO error (status=00002000)
    mmcblk1: error -110 sending status command, retrying
    need_retune:0,brq->retune_retry_done:0.
    降频和增加卡检测延时增强电源稳定性,如果降频 OK 的话,请检查硬件 layout;
    &sdmmc {
    card-detect-delay = <1200>;
    }

  5. TF 卡已经 mount,但不能访问 TF 卡目录,看起来是卡文件系统问题,但卡在 Windows 下可以
    访问。
    请尝试使用 fsck 对 TF 卡做修复。

  6. 硬件问题,io 电压异常

    `Workqueue: kmmcd mmc_rescan
 [<c0013e24>] (unwind_backtrace+0x0/0xe0) from [<c001172c>]
 (show_stack+0x10/0x14)
 [<c001172c>] (show_stack+0x10/0x14) from [<c04fa444>]
 (dw_mci_set_ios+0x9c/0x21c)
 [<c04fa444>] (dw_mci_set_ios+0x9c/0x21c) from [<c04e7748>]
 (mmc_set_chip_select+0x18/0x1c)
 [<c04e7748>] (mmc_set_chip_select+0x18/0x1c) from [<c04ebd5c>]
 (mmc_go_idle+0x94/0xc4)
 [<c04ebd5c>] (mmc_go_idle+0x94/0xc4) from [<c0748d80>]
 (mmc_rescan_try_freq+0x54/0xd0)
 [<c0748d80>] (mmc_rescan_try_freq+0x54/0xd0) from [<c04e85d0>]
 (mmc_rescan+0x2c4/0x390)
 [<c04e85d0>] (mmc_rescan+0x2c4/0x390) from [<c004d738>]
 (process_one_work+0x29c/0x458)
 [<c004d738>] (process_one_work+0x29c/0x458) from [<c004da88>]
 (worker_thread+0x194/0x2d4)
 [<c004da88>] (worker_thread+0x194/0x2d4) from [<c0052fb4>] (kthread+0xa0/0xac)
 [<c0052fb4>] (kthread+0xa0/0xac) from [<c000da98>] (ret_from_fork+0x14/0x3c)
 1409..dw_mci_set_ios:
 wait for unbusy timeout....... STATUS = 0x306 [mmc1]`

请检查 CMD 线与 DATA 的电压是否在空载状态下为高电平。并且检测 IO 电压是否过低,以及 IO 电压
与电源域的配置是否一致。如果是 SDIO 接口,建议排查 VCCIO_WL 电压,VBAT_WL 和 WIFI_REG_ON
以及晶振是否正常。另可以尝试排查走线太长导致波形质量很差,降频进行测试。

遇到的问题：

emmc初始化过程中，返回超时：
Trying to boot from MMC2
MMC error: The cmd index is 1, ret is -110
mmc_init: -110, time 16

解决方法：

     步骤一 通过跟踪驱动，查到返回异常的点

/* sdhci_send_command */
 static int sdhci_send_command(struct mmc *mmc, struct mmc_cmd *cmd, struct mmc_data *data)
 {
struct sdhci_host *host = mmc->priv;
  ...

sdhci_writew(host, SDHCI_MAKE_CMD(cmd->cmdidx, flags), SDHCI_COMMAND);
start = get_timer(0);
do {
	stat = sdhci_readl(host, SDHCI_INT_STATUS);
	if (stat & SDHCI_INT_ERROR)
		break;

	if (get_timer(start) >= SDHCI_READ_STATUS_TIMEOUT) {
		if (host->quirks & SDHCI_QUIRK_BROKEN_R1B) {
			return 0;
		} else {
			printf("%s: Timeout for status update!\n",
			       __func__);
			return -ETIMEDOUT;
		}
	}
} while ((stat & mask) != mask);
...
sdhci_reset(host, SDHCI_RESET_CMD);
sdhci_reset(host, SDHCI_RESET_DATA);
if (stat & SDHCI_INT_TIMEOUT)
	return -ETIMEDOUT;
else
	return -ECOMM;

}

在stat = sdhci_readl(host, SDHCI_INT_STATUS);返回的状态值异常。

 *******zgy********sdhci_send_command  stat = 32768   ret  = 0

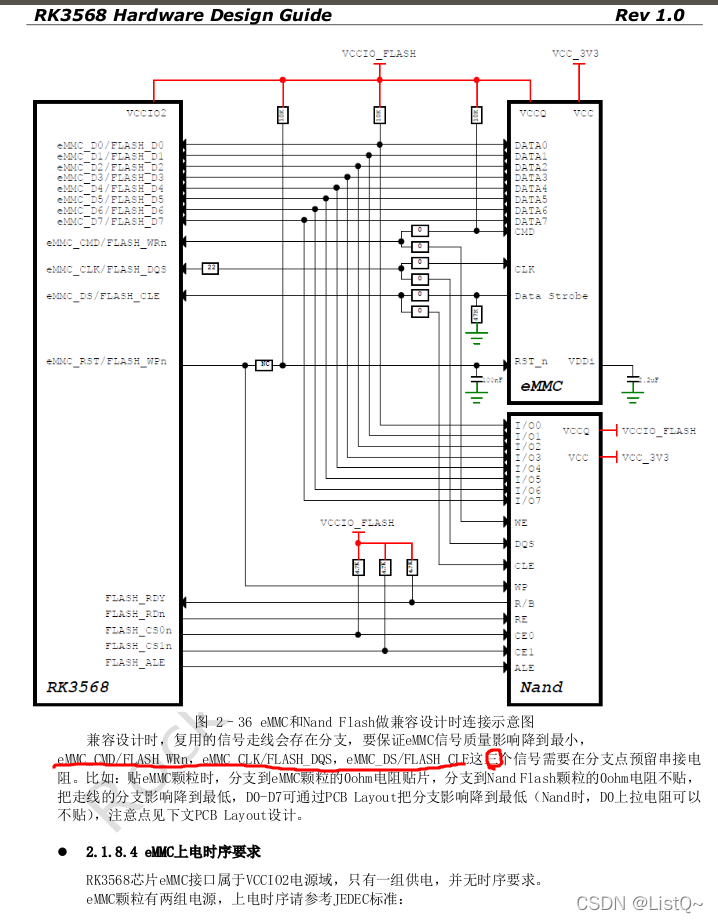

  步骤二 对比公版的EMMC电路设计：

Rockchip_RK3568_Hardware_Design_Guide_V1.0_CN.pdf
在这里插入图片描述

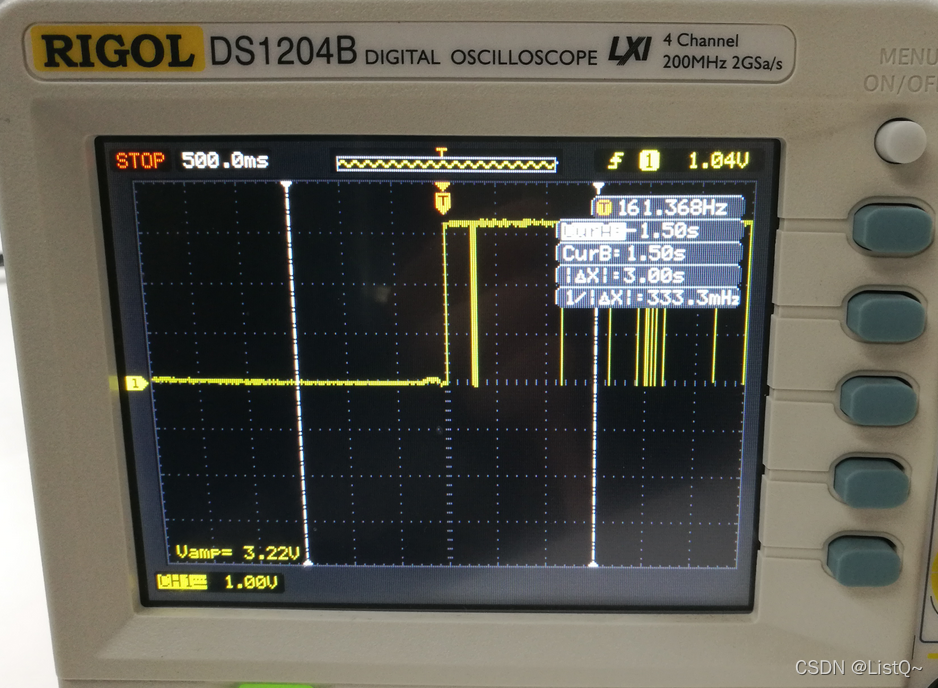

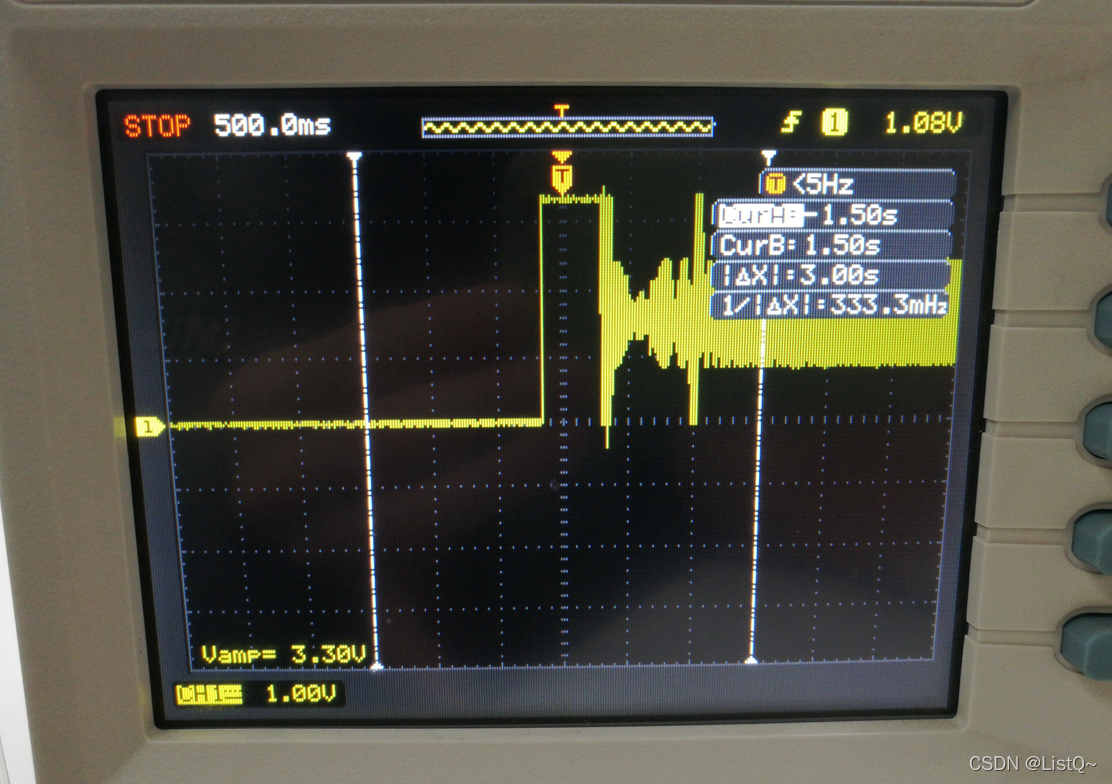

   步骤三 通过示波器量相应的EMMC的供电，CMD，clock等引脚，下图为**正常加载的clock时钟和cmd引脚**，
   此次异常的状态则表现为，clock和cmd都没有信号输出。

在这里插入图片描述

在这里插入图片描述

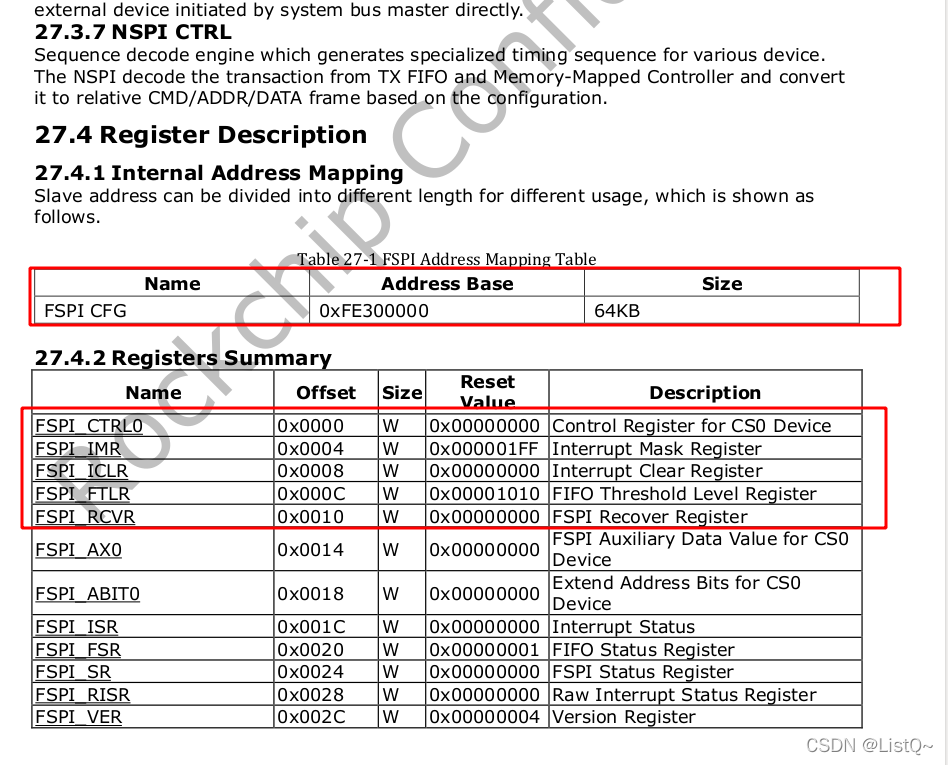

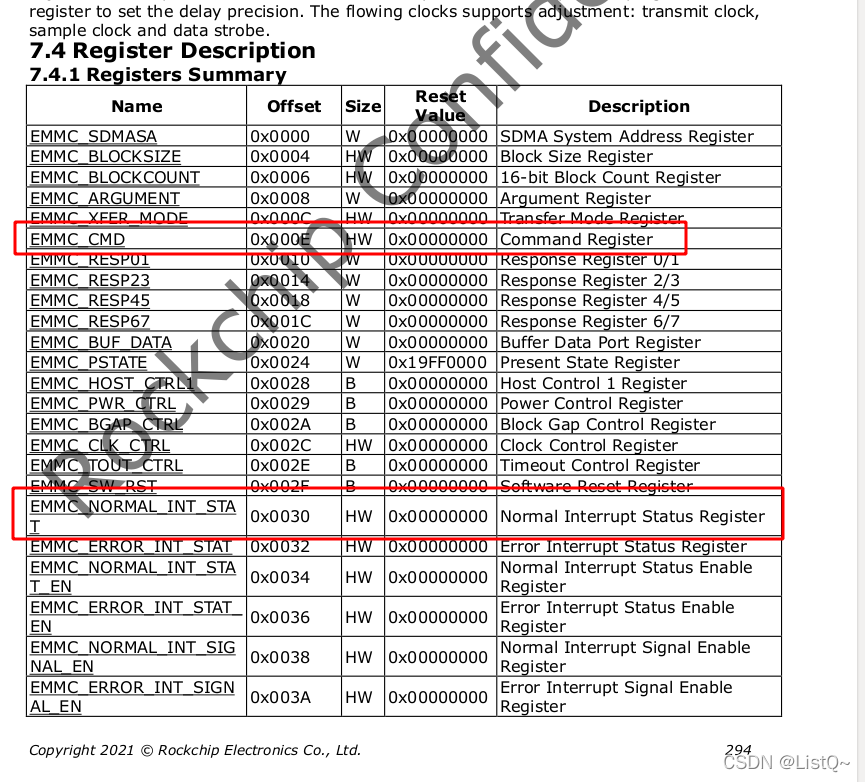

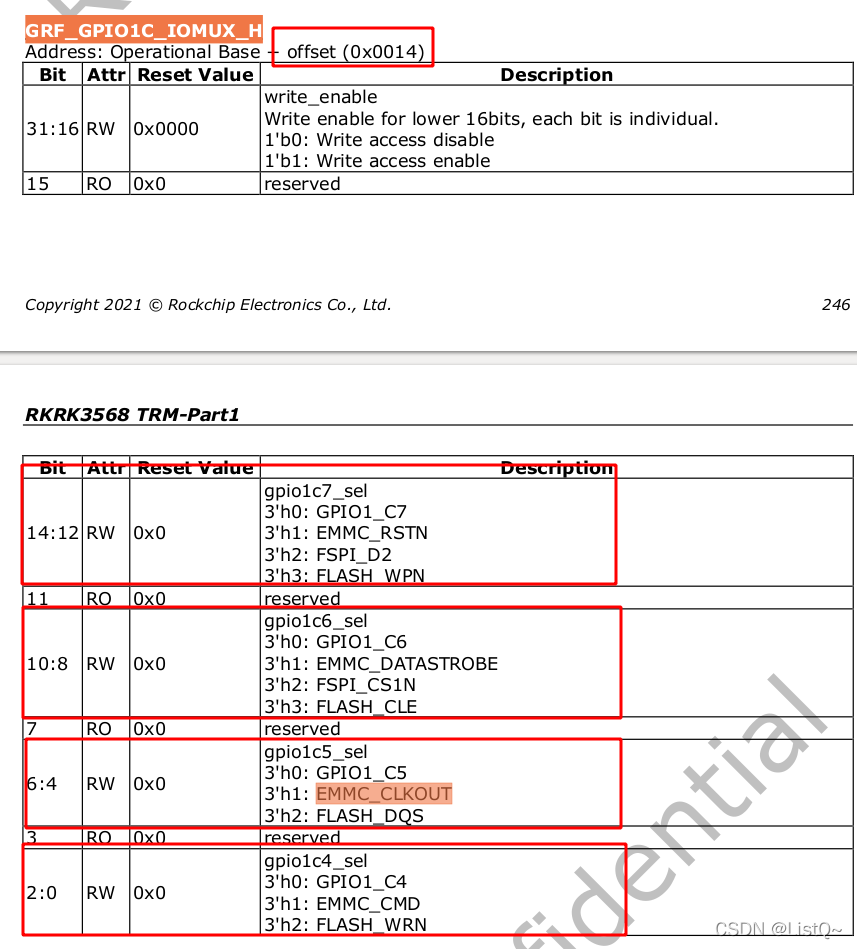

 步骤四  查看数据手册，查看EMMC FLASH GPIO寄存器的设置。

Rockchip RK3568 TRM Part1 V1.0-20210111.pdf
Rockchip RK3568 TRM Part2 V1.0-20210111.pdf

在这里插入图片描述

在这里插入图片描述在这里插入图片描述

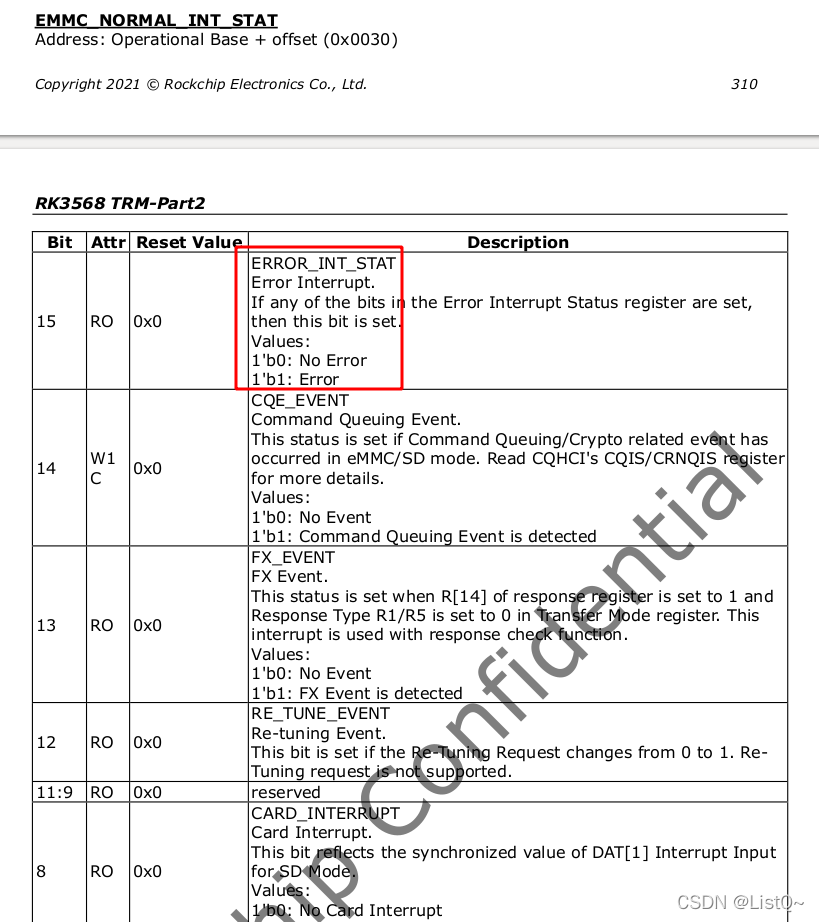

此次调式中，init阶段返回错误的中断状态值。
Trying to boot from MMC1
MMC error: The cmd index is 1, ret is -110
mmc_init: -110, time 16

在这里插入图片描述

 步骤五  查找到引脚复用的基地址和偏移地址，读出该引脚状态。

=> md 0xfe740014 4
fe740014: 00000000 00000000 00000000 00000000 …

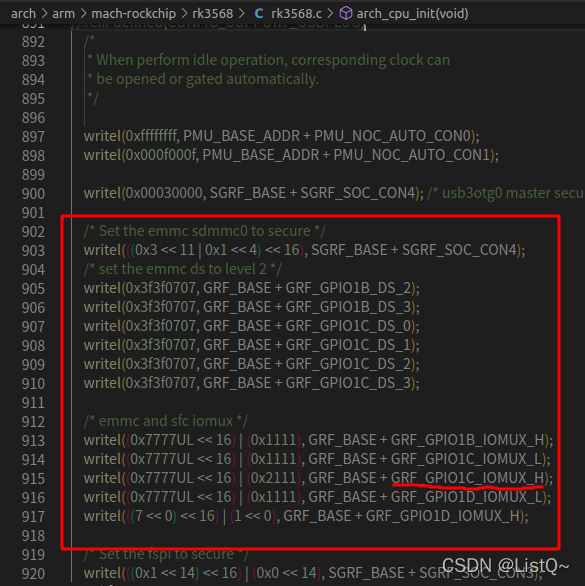

步骤六  通过VScode中字段GRF_GPIO1C_IOMUX_H查到到代码复用的写入值：

在这里插入图片描述

通过读取寄存器的值和日志打印，发现此寄存器的状态没有设置对。

步骤七 修改代码，使之生效。

	writel((0x7777UL << 16) | (0x1111), GRF_BASE + GRF_GPIO1B_IOMUX_H);
writel((0x7777UL << 16) | (0x1111), GRF_BASE + GRF_GPIO1C_IOMUX_L);
writel((0x7777UL << 16) | (0x2111), GRF_BASE + GRF_GPIO1C_IOMUX_H);
writel((0x7777UL << 16) | (0x1111), GRF_BASE + GRF_GPIO1D_IOMUX_L);
writel(((7 << 0) << 16) | (1 << 0), GRF_BASE + GRF_GPIO1D_IOMUX_H);

参考内容

#MMC子系统#
##1.MMC分层##
mmc 3个层，1)硬件host层 2)core层 3)driver
1)硬件host，soc控制器，提供给core层接口，mmc_host、mmc_host_ops
sdhc标准化mmc_host通用，非sdhc标准需要创建mmc_host

2)core层，就是fireware层，sdio/sd/mmc一系列标准函数操作的集合，承上启下
3)driver层，host、core只是提供了上层接口，下层是什么设备还需要driver，比如sd卡,emmc，需要mtd驱动，sdio WiFi 需要sdio驱动

##2.中断##
mmc中断有2处，1处是接收中断，1处是插卡中断
emmc没有插卡中断
获取插卡，除了中断，还可以通过轮询寄存器

##3.代码框架##
1.probe函数里面通过mmc_alloc、mmc_add一个mmc结构体，给core层提供需要的接口，然后开启一个工作队列
2.热插拔设备入usb，都会开启工作队列。工作队列延时开启(或者没有插卡，插卡后中断使能工作队列)
3.工作队列是一个线程，在线程里面判断是sd/sdio/emmc设备，然后调用相应函数进行初始化sd卡/sdio/emmc设备，设置对应寄存器
4.中断采用request_thread_irq上下部

##4.设置信息##
1.设置工作频率、工作电压(3.3V/1.8V)、数据位(1/4/8bit)等信息，这里的设置是指根据sd卡设备，设置soc host寄存器端

##5.实验代码##
在这里插入图片描述

##6.结构体##

struct sdhci_ops {
 #ifdef CONFIG_MMC_SDHCI_IO_ACCESSORS
 // 表示host另外提供了一套访问寄存器的方法，没有定义的话，则说明使用通用的读写寄存器的方法
u32        (*read_l)(struct sdhci_host *host, int reg);
u16        (*read_w)(struct sdhci_host *host, int reg);
u8        (*read_b)(struct sdhci_host *host, int reg);
void        (*write_l)(struct sdhci_host *host, u32 val, int reg);
void        (*write_w)(struct sdhci_host *host, u16 val, int reg);
void        (*write_b)(struct sdhci_host *host, u8 val, int reg);
#endif

void    (*set_clock)(struct sdhci_host *host, unsigned int clock);    // 设置时钟频率

int        (*enable_dma)(struct sdhci_host *host);    // 使能DMA
unsigned int    (*get_max_clock)(struct sdhci_host *host);    // 获取支持的最大时钟频率
unsigned int    (*get_min_clock)(struct sdhci_host *host);    // 获取支持的最小时钟频率
unsigned int    (*get_timeout_clock)(struct sdhci_host *host);
int        (*platform_bus_width)(struct sdhci_host *host, int width);
void (*platform_send_init_74_clocks)(struct sdhci_host *host,
                     u8 power_mode);
unsigned int    (*get_ro)(struct sdhci_host *host);    // 获取
void    (*platform_reset_enter)(struct sdhci_host *host, u8 mask);    // 进入平台复位的方法
void    (*platform_reset_exit)(struct sdhci_host *host, u8 mask);    // 退出平台复位的方法
int    (*set_uhs_signaling)(struct sdhci_host *host, unsigned int uhs);    // 设置uhs方式
void    (*hw_reset)(struct sdhci_host *host);    // 硬件复位的方法
void    (*platform_suspend)(struct sdhci_host *host);    // 平台host的suspend方法
void    (*platform_resume)(struct sdhci_host *host);    // 平台host的resume方法
void    (*adma_workaround)(struct sdhci_host *host, u32 intmask);
void    (*platform_init)(struct sdhci_host *host);    // 平台host的初始化方法
void    (*check_power_status)(struct sdhci_host *host, u32 req_type);    // 检测总线的电源状态
#define REQ_BUS_OFF    (1 << 0)
#define REQ_BUS_ON    (1 << 1)
#define REQ_IO_LOW    (1 << 2)
#define REQ_IO_HIGH    (1 << 3)
int    (*execute_tuning)(struct sdhci_host *host, u32 opcode);    // 执行tuning操作的的方法
void    (*toggle_cdr)(struct sdhci_host *host, bool enable);
unsigned int    (*get_max_segments)(void);
void    (*platform_bus_voting)(struct sdhci_host *host, u32 enable);    // 平台总线投票的方法
void    (*disable_data_xfer)(struct sdhci_host *host);
void    (*dump_vendor_regs)(struct sdhci_host *host);
int    (*config_auto_tuning_cmd)(struct sdhci_host *host,
                  bool enable,
                  u32 type);
int    (*enable_controller_clock)(struct sdhci_host *host);
void    (*reset_workaround)(struct sdhci_host *host, u32 enable);

};

core层对接

static const struct mmc_host_ops sdhci_ops = {
    // post_req和pre_req是为了实现异步请求处理而设置的
    // 异步请求处理就是指，当另外一个异步请求还没有处理完成的时候，可以先准备另外一个异步请求而不必等待
    // 具体参考《mmc core主模块》
.pre_req    = sdhci_pre_req,
.post_req   = sdhci_post_req,
.request    = sdhci_request,    // host处理mmc请求的方法，在mmc_start_request中会调用
.set_ios    = sdhci_set_ios,   // 设置host的总线的io setting
.get_cd     = sdhci_get_cd,   // 检测host的卡槽中card的插入状态
.get_ro     = sdhci_get_ro,  // 获取host上的card的读写属性
.hw_reset   = sdhci_hw_reset,  // 硬件复位
.enable_sdio_irq = sdhci_enable_sdio_irq,
.start_signal_voltage_switch    = sdhci_start_signal_voltage_switch,   // 切换信号电压的方法
.execute_tuning         = sdhci_execute_tuning,   // 执行tuning操作，为card选择一个合适的采样点
.card_event         = sdhci_card_event,
.card_busy  = sdhci_card_busy,   // 用于检测card是否处于busy状态
.enable     = sdhci_enable, // 使能host，当host被占用时（第一次调用mmc_claim_host）调用
.disable    = sdhci_disable,    // 禁用host，当host被释放时（第一次调用mmc_release_host）调用
.stop_request = sdhci_stop_request,   // 停止请求处理的方法
.get_xfer_remain = sdhci_get_xfer_remain,
.notify_load    = sdhci_notify_load,

};

##7.重要函数##
//启动线程

static void _mmc_detect_change(struct mmc_host *host, unsigned long delay,bool cd_irq)
{
    #ifdef CONFIG_MMC_DEBUG
unsigned long flags;
spin_lock_irqsave(&host->lock, flags);
WARN_ON(host->removed);
spin_unlock_irqrestore(&host->lock, flags);
     #endif

/*
 * If the device is configured as wakeup, we prevent a new sleep for
 * 5 s to give provision for user space to consume the event.
 */
if (cd_irq && !(host->caps & MMC_CAP_NEEDS_POLL) &&
	device_can_wakeup(mmc_dev(host)))
	pm_wakeup_event(mmc_dev(host), 5000);

host->detect_change = 1;
mmc_schedule_delayed_work(&host->detect, delay);
}

底层硬件发现card插入状态发生变化而调用mmc_detect_change的时候,sd card插入状态监控,
当底层硬件发现card插入状态发生变化，例如sd card的插入或者拔出可以触发某个GPIO产生中断。
此时，可以在中断处理中调用mmc_detect_change来进行扫描mmc硬件总线，并且根据总线上的card状态变化进行处理

当mmc_host的mmc_bus_ops被设置的时候
这种情况下，说明mmc_bus已经和card绑定了。也就是之前已经有card插入并且初始化成功了。
那么此时，需要调用mmc_bus_ops中的detect方法（对于sd card来说就是mmc_sd_detect）来判断card是否被移除，并且进行相应的动作

mmc_rescan是通过调用mmc_host->mmc_host_ops->get_cd来获取当前card的插入状态的
一般来说有两种方式来获取到sd card当前的插入状态
（1）GPIO获取的方法
可以通过sd card的card detect引脚来判断当前是否有sd card插入
（2）host寄存器获取的方法
某些host在硬件上有识别sd card是否插入的能力。这种情况下，可以通过读取host的寄存器来获取到当前是否有sd card插入

插拔，函数是interrupt_t,初始化时候已经插卡，不会发生此中断

中断只处理mmc_detect_change，唤醒进程mmc_schedule_delayed_work

struct mmc_host
mmc core由host controller抽象出来的结构体，用于代表一个mmc host控制器。
struct mmc_card
mmc core由mmc设备抽象出来的card设备的结构体，用于代表一个mmc设备。
struct mmc_driver
用于代表一个card drive。
struct mmc_bus_ops
mmc_bus_ops表示mmc host在总线上的操作集合，由host的card 设备来决定，mmc type card、sd type card相应的操作集合是不一样的。
mmc_command
表示一个mmc命令包
mmc_data
表示一个mmc数据包
mmc_request
表示一个mmc请求，包括了mmc命令包（mmc_command）和mmc数据包（mmc_data）。
mmc_async_req
表示一个mmc异步请求，包括了mmc_request

内核启动时，首先执行core/core.c的mmc_init，注册mmc、sd总线，以及一个host class设备。接着执行card/block.c中，申请一个块设备
mmc总线操作相关函数，由于mmc卡支持多种总数据线，如SPI、SDIO、8LineMMC，而不同的总线的操作控制方式不尽相同，所以通过此结构与相应的总线回调函数相关联

执行mmc_init()及mmc_blk_init()，以对mmc设备及mmc块模块进行初始化。
然后在挂载mmc设备驱动时，执行驱动程序中的xx_mmc_probe()，检测host设备中挂载的sd设备。此时probe函数会创建一个host设备，然后开启一个延时任务mmc_rescan()

mmc_attach_sdio()、mmc_attach_sd()、mmc_attach_mmc()这三个函数分别是装载sdio设备，sd卡和mmc卡的。
在 sd卡中，驱动循环发送ACMD41、CMD55给卡，读取OCR寄存器，成功后，依次发送CMD2(读CID)、CMD3(得到RCA)、CMD9(读 CSD)、CMD7(选择卡)

mmci_host类比于sdhci_host

clock和pinctrl是由host driver自己管理，sdhci core并不参与

sdhci_host是指host控制器，mmc_host是提取控制器和core层对接部分的集合,mmc_host是抽象层
sdhci core要求host提供标准的访问硬件的一些方法。而这些方法就被定义在了struct sdhci_ops结构体内部
sdhci core只是提供了一些接口和符合mmc core的操作集方法给对应的host driver使用。由于各个host的硬件有所差异，所以实际和硬件交互的驱动部分还是在host driver中实现

##8.SDHC##

SDHC：Secure Digital(SD) Host Controller，是指一套sd host控制器的设计标准，其寄存器偏移以及意义都有一定的规范，并且提供了对应的驱动程序，方便vendor进行host controller的开发。
vendor按照这套标准设计host controller之后，可以直接使用sdhci driver来实现host controller的使用，（qcom和samsung都使用了这套标准）。而vendor只需要实现平台相关的部分、如clock、pinctrl、power等等的部分即可。

emmc 性能优化
肥匪斐's blogs
09-16 9268
 好久没有更新了，加一篇。。。。 1.驱动方面 1.1内容点 位宽（决定了单次时序传输的最大位宽）： SPL阶段：4bit width（可以改为8bit width） Uboot阶段：8bit width Kernel阶段：8bit width 时钟（决定了时序的快慢）：        SPL阶段：13M        U
EMMC相关调试日志的开启——单片机
IELLQUI6的博客
09-20 251
在进行EMMC相关开发和调试时，开启调试日志功能可以帮助我们记录和分析代码的执行过程、错误信息等关键信息。通过添加适当的调试打印语句，我们可以在关键的代码段中输出相关信息，如地址、长度和操作完成提示，以便进行调试和错误排查。一旦代码成功下载到单片机中并运行，我们可以通过相应的调试接口（例如串口、JTAG等）观察调试日志的输出。在上述示例代码中，我们在EMMC读取数据的函数中添加了两条打印语句。通过观察调试日志输出，我们可以获取关于EMMC读取操作的详细信息，例如读取的地址和长度，以及操作是否成功完成。
emmc 调试
tuyerv的博客
03-28 1288
一、/dev/block root@:/dev/block #ls bootdevice mmcblk0 mmcblk0p1 mmcblk0p10 ……. mmcblk0p18 mmcblk0p19 mmcblk0p2 mmcblk0...
rk3566 sdio报错
最新发布
YY2065的博客
04-01 98
报错信息：mmc2: error -110 whilst initialising SDIO card
SD/eMMC调试和性能优化
热门推荐
Frank_sample的专栏
09-26 1万+
ContentseMMC分析 eMMC存储器的调试、关于协议规范的总结以及MMC驱动分析 eMMC分析     简单来说，eMMC = Nand Flash闪存 + controller闪存控制器 + 标准封装接口；而eMMC设备和主机系统的连接通常由三部分组成：主机（一般是嵌入式SOC）、eMMC设备、eMMC控制器（Host）。 ...
zynq qspi启动、无SD卡、格式化分区emmc、调试全过程
大牛攻城狮的专栏
06-14 3793
使用黑金开发板，全部开发流程避开使用SD卡调试，zynq开发过程中很多资料都是基于SD启动。这样就对新板卡调试带来了一定的困难，因为新板卡基本上没有设计SD卡。这里就一步一步实现qspi启动内核，格式化分区emmc，挂载emmc分区文件系统。 这里需要综述一下调试思路： 第一步：根据原理图搭建最小系统vivado工程，使用SDK对硬件电路进行测试 第二步：根据vivado工程的hdf文件，使用petalinux生成设备树文件 第三步：调试U-boot，这需要调试U-boot设备树、W25Q256FVEI
S5P4418: eMMC调试笔记
JiMoKuangXiangQu的专栏
11-26 1094
S5P4418,Andoid/Linux,eMMC
eMMC总线：入门和驱动调试
简单IoT
11-16 5517
eMMC总线概述 下图是eMMC总线接口的基本框架： 每个信号线的作用如下： 信号线 作用 CLK CLK 信号用于从 Host 端输出时钟信号，进行数据和命令传输的同步。在一个时钟周期内，CMD 和 DAT0-7 信号上都可以支持传输 1 个比特，即 SDR 模式。此外，DAT0-7 信号还支持配置为 DDR 模式，在一个时钟周期内，传输 2 个比特。 CMD CMD 信号...
I.MX6 support eMMC 5.0
weixin_33895604的博客
05-16 462
/***************************************************************************** * I.MX6 support eMMC 5.0 * 说明： * 看一下支持eMMC 5.0的支持情况。 * * ...
Android软件调试记录
qq_44436156的博客
08-06 1510
1、Android7.1禁用锁屏功能 — a/packages/SettingsProvider/src/com/android/providers/settings/DatabaseHelper.java +++ b/packages/SettingsProvider/src/com/android/providers/settings/DatabaseHelper.java @@ -2488,7 +2488,7 @@ class DatabaseHelper extends SQLiteOpenHelp
stm32h743加emmc/sdmmc加文件系统 的驱动和测试代码
12-13
在本项目中，STM32H743被用来驱动EMMC（Extended MultiMediaCard）或SDMMC（Secure Digital Memory Card）存储设备，并结合文件系统实现数据的读写功能。 EMMC和SDMMC都是常见的闪存存储解决方案，常用于移动设备和...
emmc 相关知识及工作流程
12-14
emmc的基本规范描述，上电流程，命令及应答，开发驱动可以参考
eMMC命令发送顺序
01-27
这跟文档很小，描述了三星一款eMMC初始化所发送命令的顺序，希望对大家有用
eMMC 4.5协议调试艺术：问题定位与解决速成课
![eMMC 4.5协议调试艺术：问题定位与解决速成课](https://prodigytechno.com/wp-content/uploads/2021/02/6-1.png) ...此外，文中详述了eMMC 4.5协议的调试工具和步骤，并分享了实际调试案例。最后，本文探讨了eMMC
【ZYNQ_MPSoc启动日志分析手册】：5个步骤深入解读qspi和emmc调试信息
本文详细介绍了ZYNQ MPSoc的启动流程及其优化方法，包括对qspi与emmc存储接口的理解、启动日志的获取与分析以及qspi与emmc调试信息的深入分析。文章首先概览了ZYNQ MPSoc的启动流程，然后深入探讨了qspi与emmc存储...
【平台开发】MTK6833——eMMC powercycle接口调试
Blank_time的博客
04-09 568
由上可知，eMMC VCC由VEMC_PMU直接控制，VCCQ由两路可选择电压控制。但是VIO18控制IO口，涉及众多IO电压，因此不能使用VIO18控制eMMC VCCQ电压。**不足之处是：**若有case涉及拉低vccq电压至0V，恢复电压后，需要重新设置相关寄存器，因为这相当于做了一次HW RST操作。笔者的板子结构如下，需要在板子上将以下电阻进行修改，红色区域为需要去掉的电阻，绿色区域为需要焊接上的0R电阻。VCCQ控制：电压配置：1.3V-2.0V ，步进50mV。
EMMC个人总结
juwairen_yangfeng的博客
09-12 3274
现从事存储行业，emmc，也有一段时间了，感觉也学到了一些知识吧，觉得自己还是有进步的，所以自己唠叨唠叨，总结总结。 emmc个人觉得可以分成4块：host, device中的FW，device中的HW，以及nand，个人从事的是FW部分，觉得其中的代码还是具有很多思想的，和nand特性息息相关。(虽说买HW送FW，很无奈。。) 最大，最基本，也是SLC阶段的时候，FW应该是很简单的，read, write, erase, mapping, rebuild等基本功能应该就够了，在nand不断的发展过程中，其
u-boot2020.04移植（eMMC/SD调试）
漫长当下
07-15 4062
文章目录前奏流程驱动匹配分析需要的属性调试结果 前奏 随着u-boot版本的变迁，u-boot的功能也越来越多越来越强大，在较新的u-boot中已经支持很多不同类型的文件系统，告别了以前需要移植者自己手动规划eMMC/SD等镜像存储介质的分区信息（并非真正的磁盘分区，只是一个标号而已），可直接使用相关的命令就可以读取出各种文件系统类型的存储介质中的文件，使烧录、更新、启动等操作变得更加方便，所以在u-boot中支持eMMC/SD卡是很有必要的。 流程 在我现在用的u-boot版本2020.04中mmc相关的
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
