AD导出SMT所需文件（嘉立创下单）

前言

之前在学校时，做的板子都比较简单，阻容器件的密度都比较低，用的都是0603或是0805的封装，并且没有什么特别难焊接的元器件。与此同时，三四百的SMT费用对我们来说也比较高昂，所以板子多数都是在实验室手工焊接的。而公司的产品，阻容器件以0402居多，并且会有一些bga等较为难焊的器件封装出现，手工焊接的效率就降低了很多，所以会选择采用SMT贴片来代替。在这里，我对这一次使用AD导出SMT相关文件，并在嘉立创下SMT订单的过程做个记录。

使用环境

我所使用的是Altium Desiner22版本，使用其他版本可能会有略微区别，但是基本大差不差。下SMT订单的平台是嘉立创，元器件除了排针之外都直接在立创商城做配套。少量的打样选择这种方式是比较方便的。

下单SMT贴片步骤

想要使用SMT贴片，你需要导出两个Excel表格，分别是BOM表和一个贴片坐标表。我们首先来看BOM表。

1.BOM表是什么

BOM表包含了所有你所使用到的元器件的位号、封装和属性值等等参数，例如在下图中的R2与R10就是两个0402_M封装，阻值为1K的电阻；而X1则是封装为OSC3215-2P，频率为32.768KHz的晶振。

当然BOM表中可能还会有很多其他属性，比如器件的功率，额定电压，甚至温漂等参数，但这些在我们导出给嘉立创的BOM表中都是不需要的，根据官方的文档，必须要有的列是Comment，Designator和Footprint。更多详细的内容，我在文末附上了嘉立创官方的BOM相关文档，可以前往查看。

2.在AD中添加嘉立创元件编号

在导出BOM表之前，我们首先来讲一下嘉立创元件编号。细心的朋友们应该注意到了，我上面的图片中就有一列嘉立创元件编号。那么他究竟是启什么作用的呢？

立创商城里的每一个元器件都有一个编号，对于我们少量打样来说，大部分器件都在立创商城里直接购买，对于这些器件，就需要找好嘉立创元件编号并添加到BOM表中。这样就可以做到精确匹配元器件了。

另外，如果我们将这些编号直接添加到AD中，那么在下一次使用SMT时，如果有使用到相同的器件，就无需再找一次，直接导出即可，一劳永逸。

下面，我们就来看一看如何将这些编号导入到AD中。

1.打开参数管理器

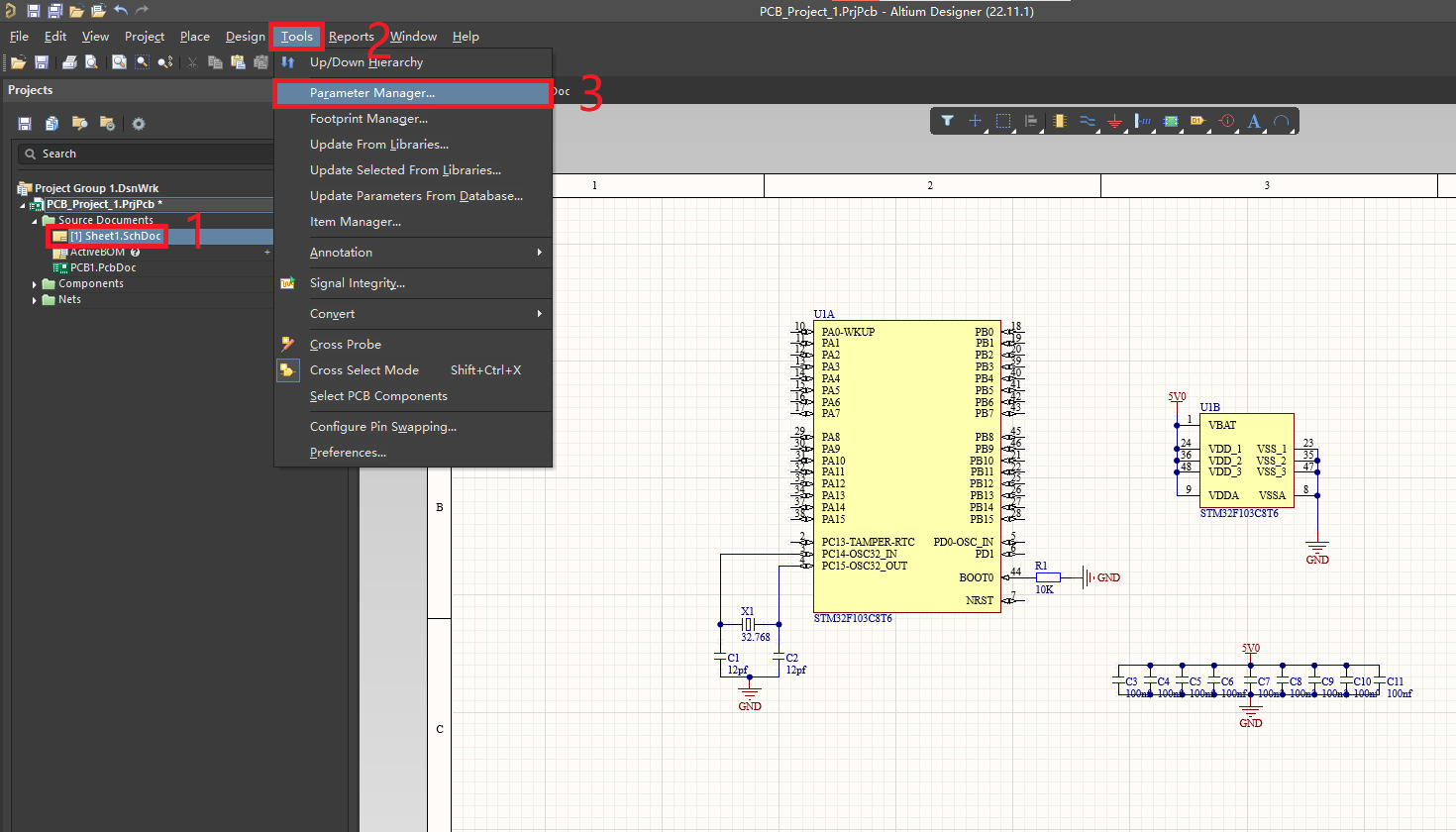

首先，打开你项目中的原理图，如何在Tools选单中找到Parameter Manager。

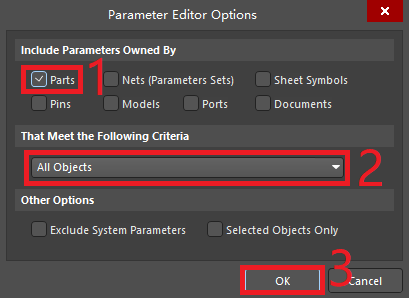

在弹出的窗口中，只勾选Parts，其他都不勾选，然后选择All Objects，最后点击OK。

2.增加嘉立创元件编号栏

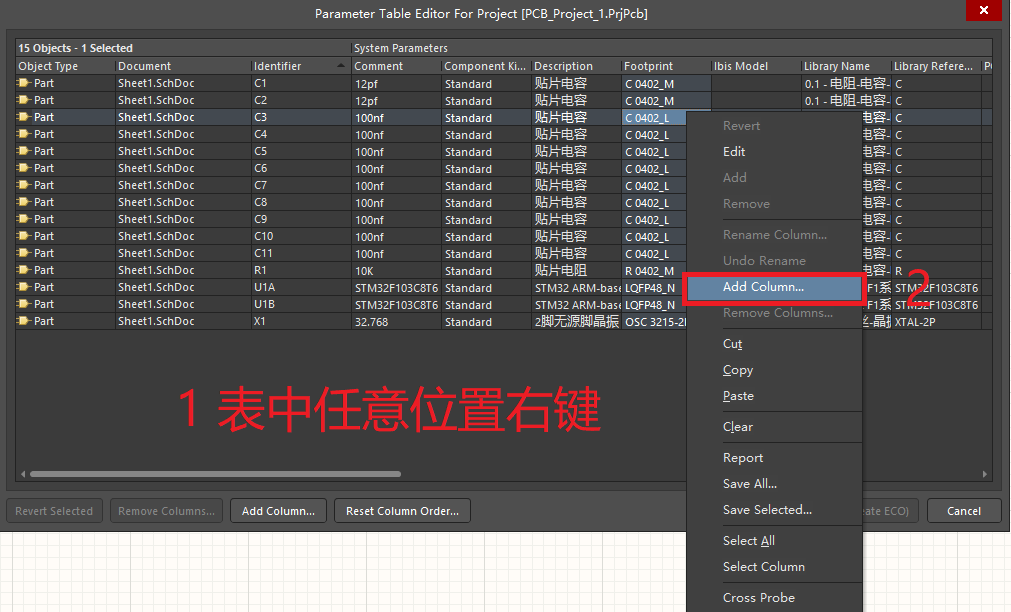

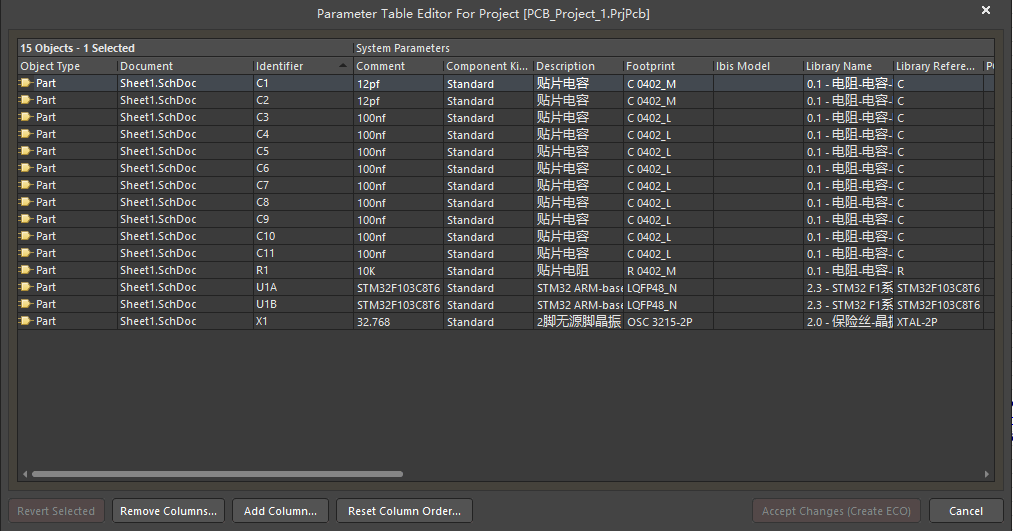

在弹出的参数管理器里，我们右键点击表中任意位置，选择Add Column…。

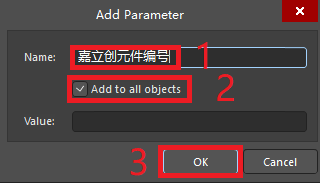

在弹出的窗口中，添加Name为嘉立创元件编号，并勾选Add all objects,最后选择OK。

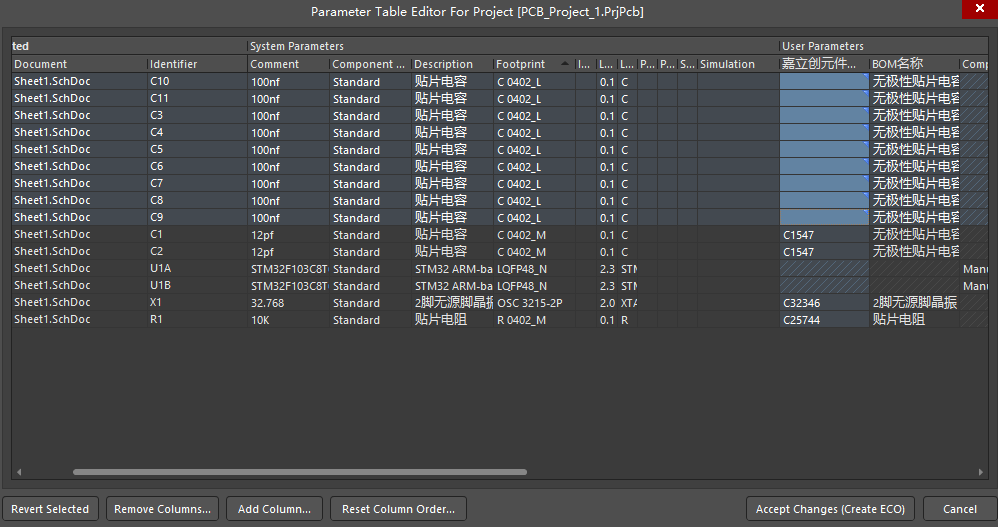

随后在表格的最后一列找到我们新添加的列，然后将其尽量的移到前面的位置，并缩小一些用不到的列，使得Comment，Footprint,和嘉立创原件编号都在你的视野内。

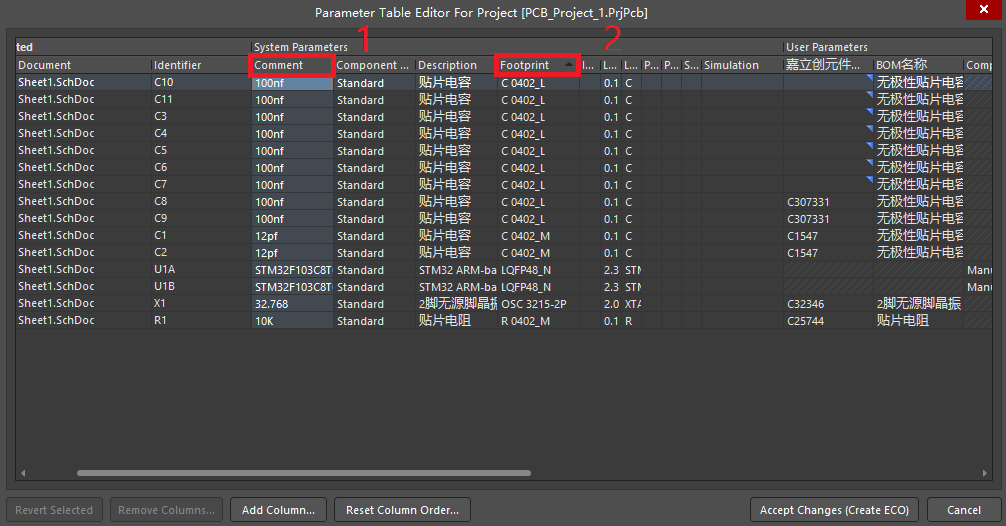

做完这些，我们先后点击Comment和Fontprint，使列表按照Comment和Fontprint的顺序进行排列。

然后我们就可以得到一个已经分类好的列表。

3.找到合适元件并复制其编号

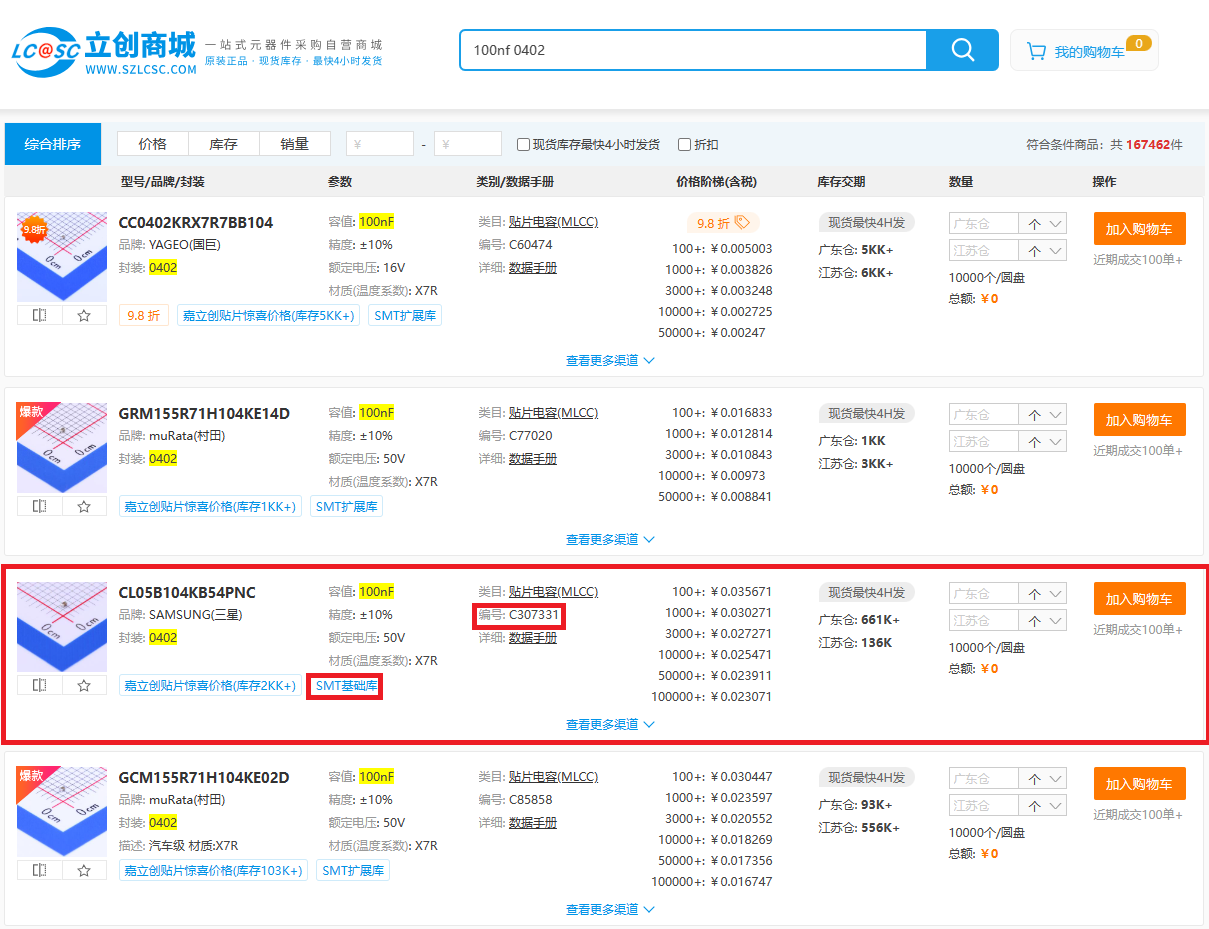

我们以这边很多的100nf电容为例，在立创商城搜索100nf，0402就能找到很多符合要求的器件了，根据你的实际情况来选择他的其他属性，例如耐压值，精度等。

另外，我们尽量选取那些带有SMT基础库标签的元器件，因为选用SMT拓展库会产生额外的换料费，如果实在没有基础库或是基础库的器件参数不符合你的要求时，才会选择扩展库。

同时，你要留意你所选择的器件库存是否充足，没有库存或者库存不足也可以先把编号加上，但是要做好这个器件手工焊接的准备。

4.粘贴编号

挑选好元器件后，复制他的编号属性，并在AD内粘贴即可。

然后，对每个元器件都添加上元件编号，然后就可以点击Accept Change（Create ECO）。

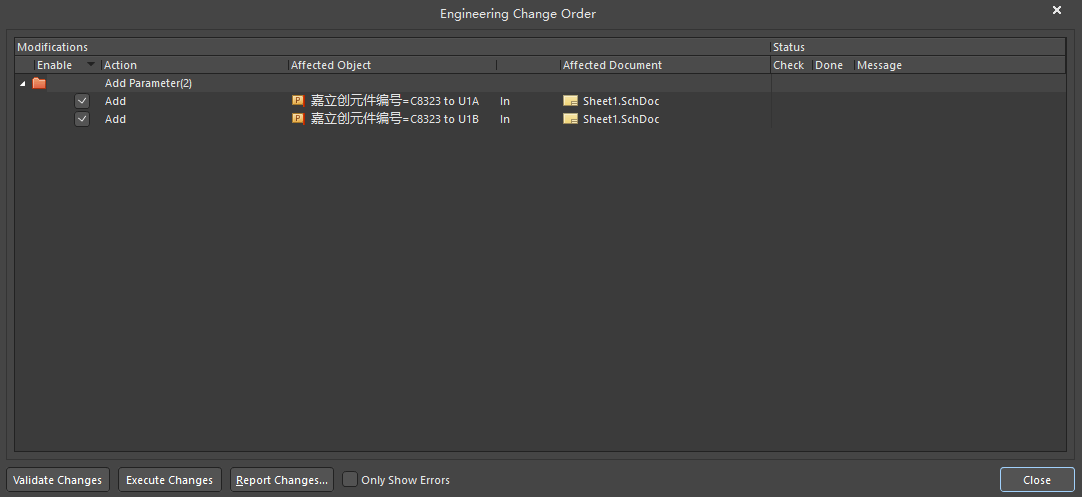

在弹出的窗口中，应该就会显示你改动的这些内容，依次点击下面的Validate Changes与Execute Changes然后Close即可。

4.设置BOM表参数并导出

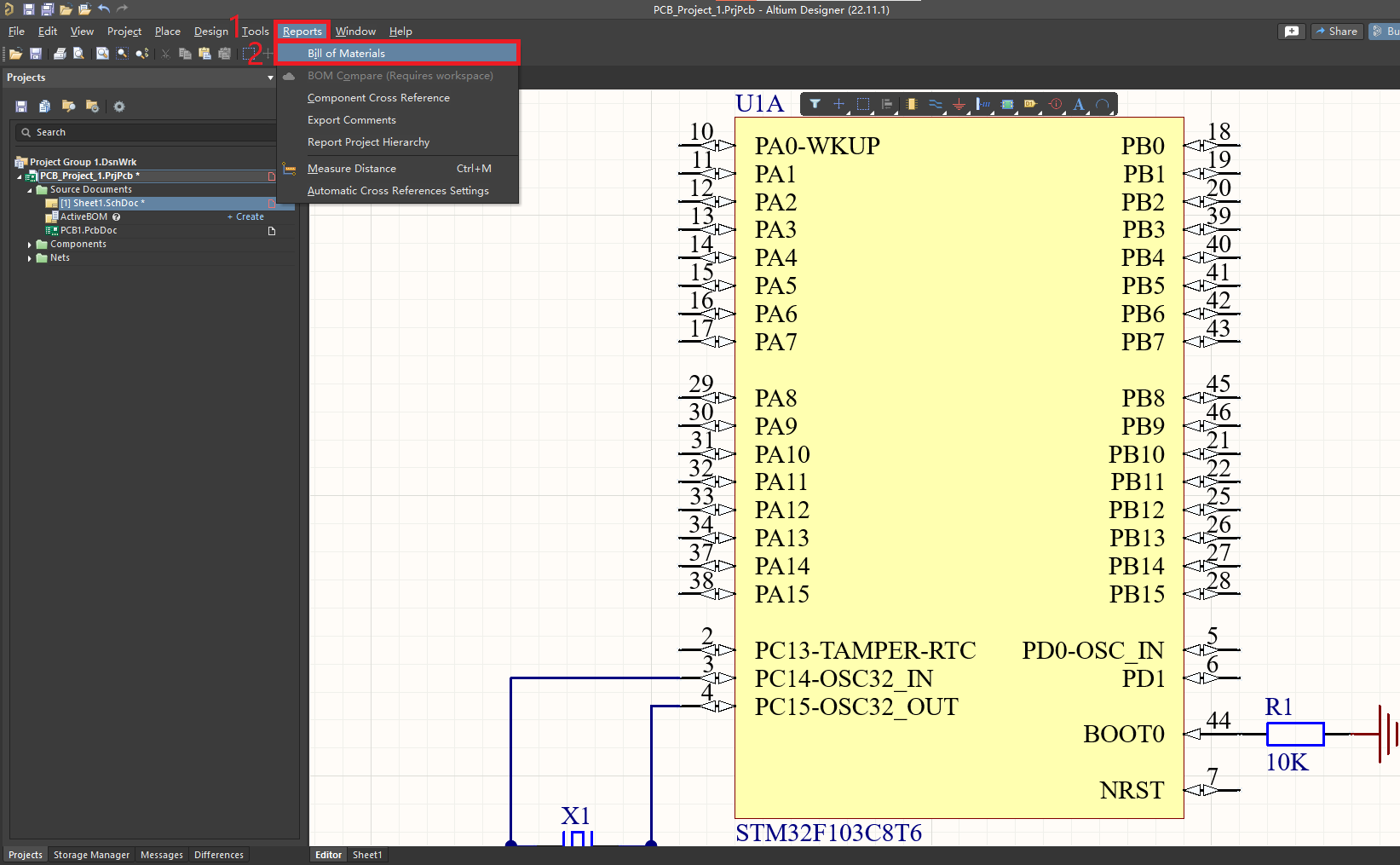

随后，在顶栏依次点击Reports，Bill of Materials。

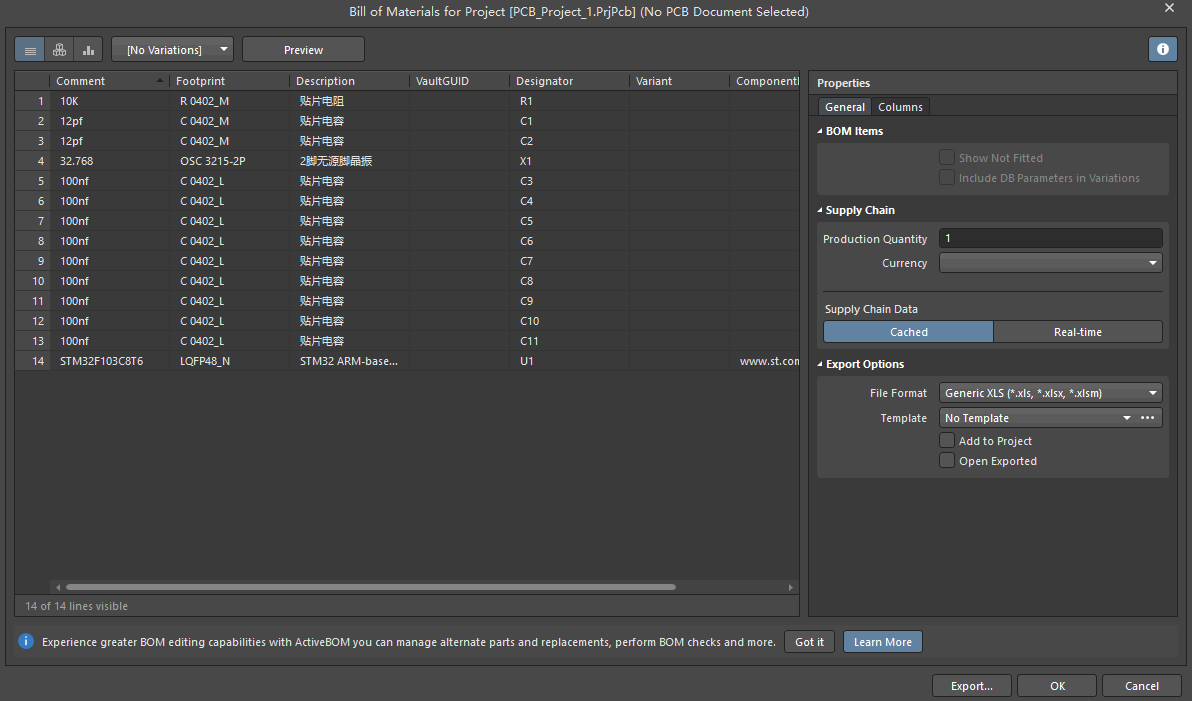

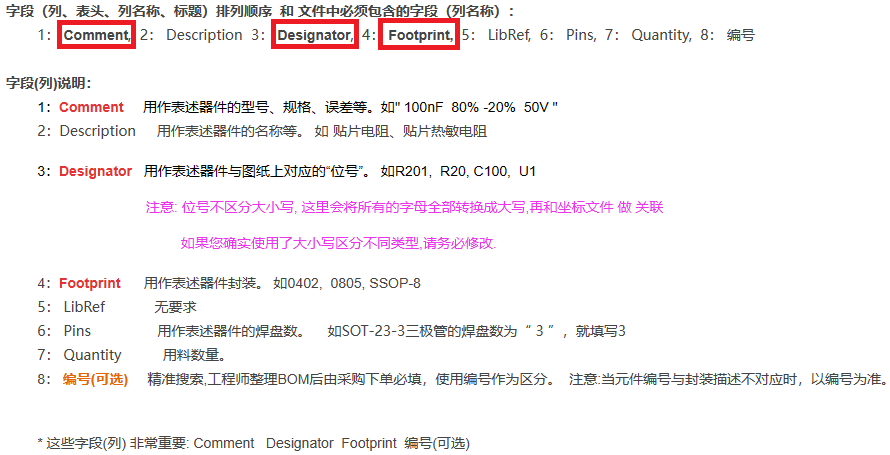

在弹出的窗口中，选择Columns，将需要的列前面的小眼睛点开，不需要的则关上，然后按照嘉立创的指定顺序排列，顺序分别为：

1：Comment
用作表述器件的型号、规格、误差等。如" 100nF 80% -20% 50V "。
2：Designator
用作表述器件与图纸上对应的“位号”。 如R201, R20, C100, U1。
3：Footprint
用作表述器件封装。 如0402, 0805, SSOP-8。
4：嘉立创元件编号
通过精确搜索得到，用作确定元件。
其他一些你想保留的也可能放在后面的列中（但不建议保留一堆，尽量精简，真正生产只用到前面4栏）。

然后选回General，把输出文件的格式改为*.csv,这是嘉立创推荐的兼容度最高的格式（虽然导出的表格会有点丑）。

如果你注意到你的器件并没有归类的话，那么回到Columns，将Comment和Footprint依次从下面拖到中间的框框中，就会发现所有器件按照属性值和封装类型归类在一起了。

最后你只需要点击Export…，然后选择你要保存到的位置，保存即可。

到目前为止，下SMT订单的其中一个文件———BOM已经导出完成了。

3.导出贴片坐标文件

除了知道你要贴哪些器件之外，厂商还要知道你的这些器件应该贴在哪里，所以，我们需要再导出一个贴片坐标文件，这也是一个Excel文件。

1.定义原点

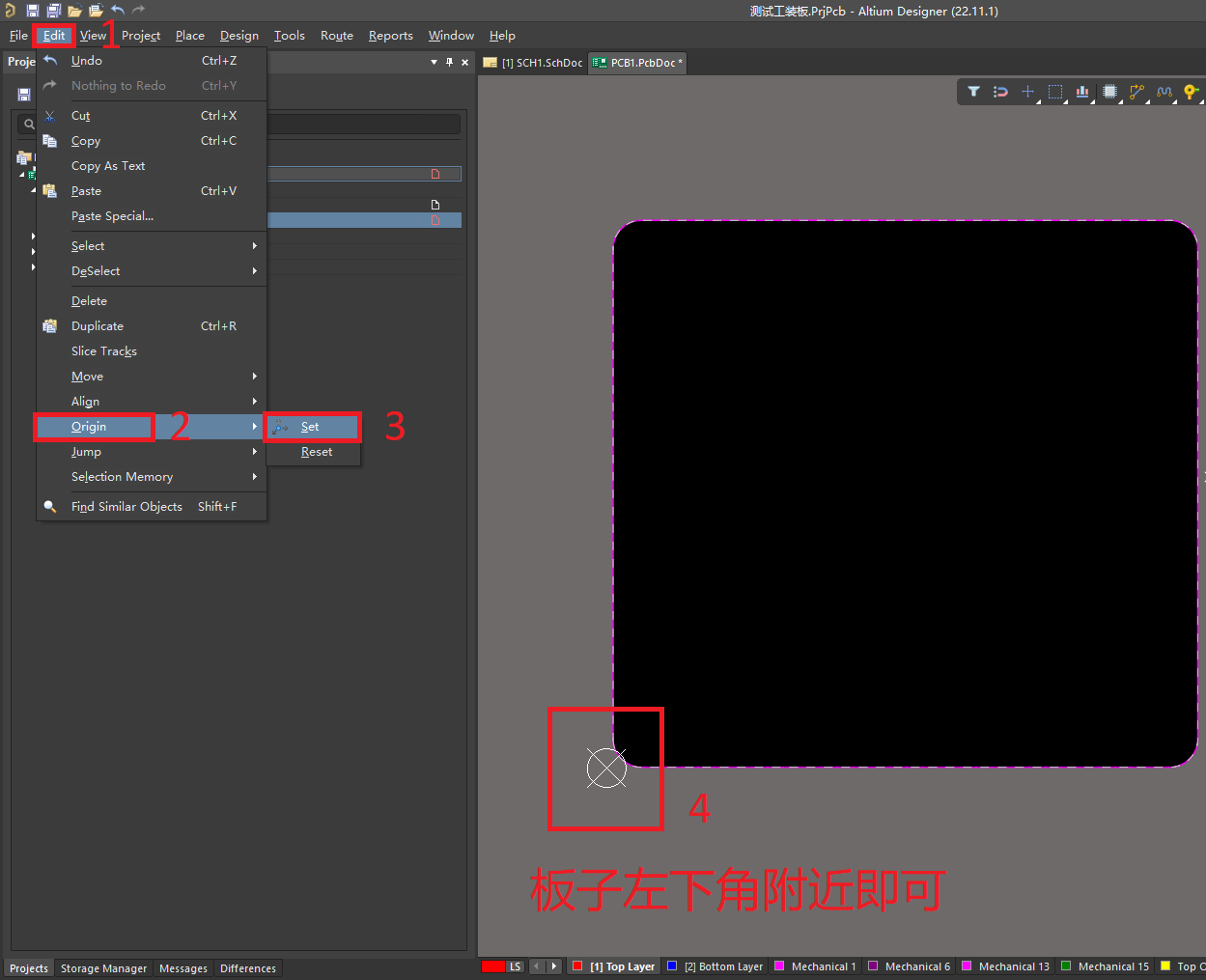

在Edit菜单中选择Origin－Set定好原点，一般放在左下角附近即可。

2.设置导出的参数

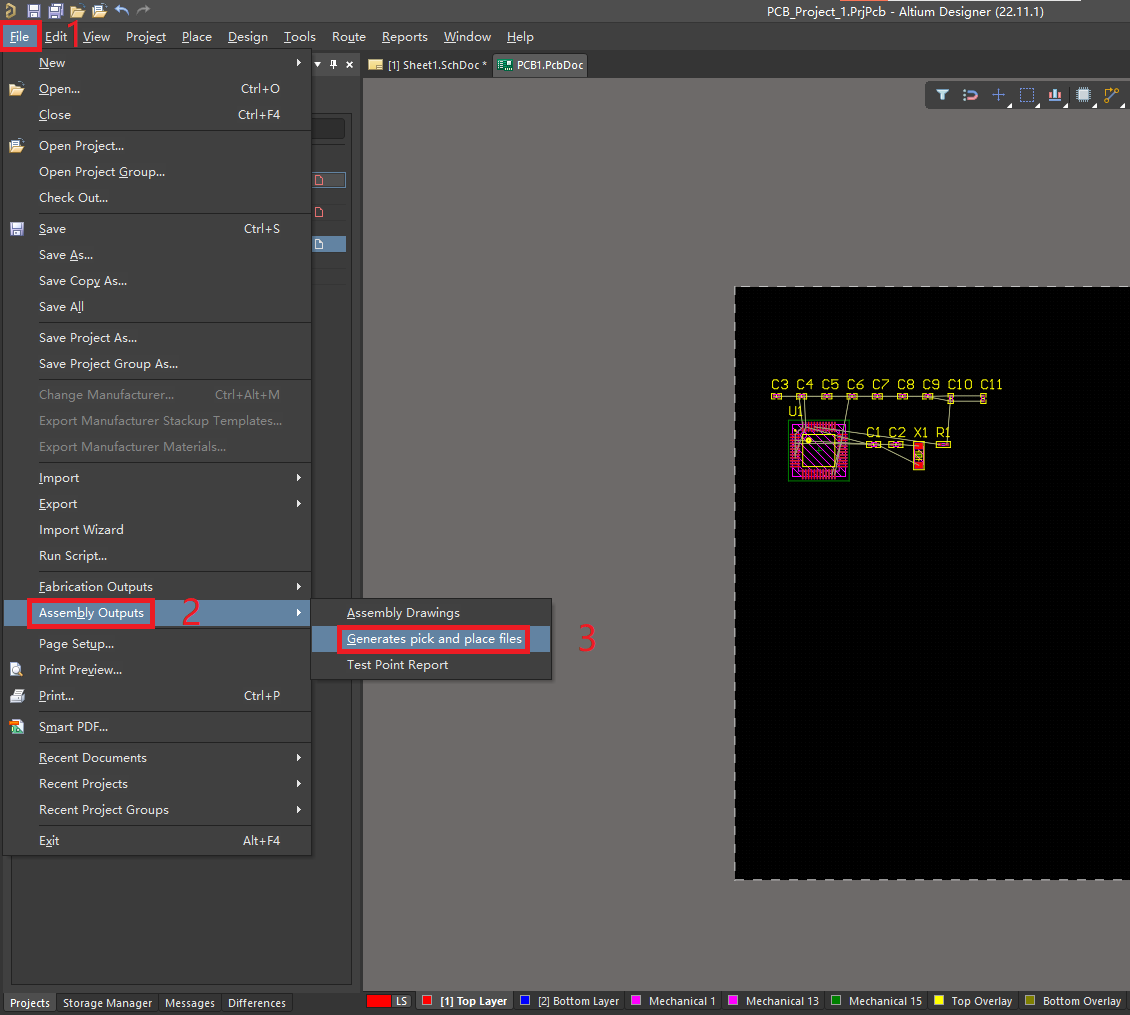

在顶部选单中选择File，接着依次选择Assembly Outputs,Generates pick and place files。

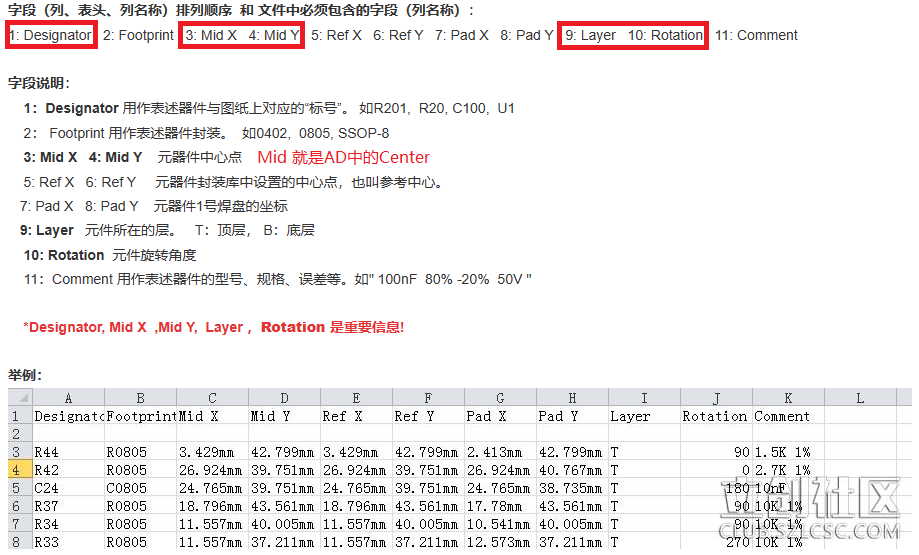

在弹出的窗口中按照嘉立创的要求选择好参数并调整好顺序，之后选择公制单位与输出格式为*.csv。（此处AD中的Center就对应嘉立创所需要的Mid）。

全部完成后点击OK，就会有一个.csv文件生成在你的"Project Outputs for （项目名称）"文件夹中，或是生成在你存放.pcb文件的文件夹下。

4.使用嘉立创下单小助手下单

到目前，你已经准备好了SMT所需的全部文件，我们可以打开嘉立创下单小助手下单了。

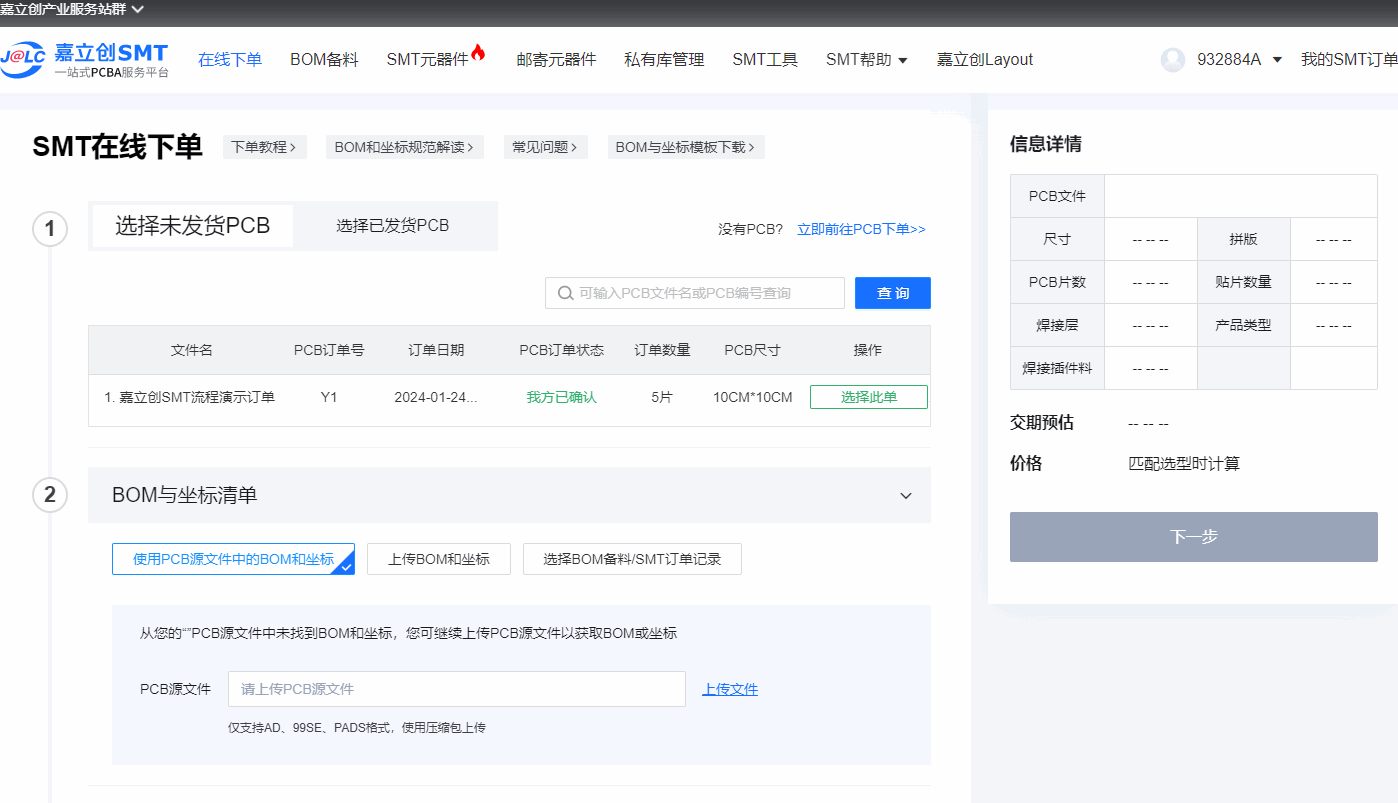

在首页选择SMT下单，然后选择你需要SMT的pcb订单，这里我使用流程演示订单来进行演示。

选择订单后，选择上传BOM表和坐标，然后分别上传你刚才导出的两个文件，下面的一些选项就按照你自己的需求来进行选择。选择完成后点击下一步。

进入到下一步之后，你可以对着右边的3D模型图逐一检查封装是否正确，有些时候嘉立创会给你没有添加编号的器件自动匹配，你可能检查后选择接受，或者直接选择不贴。核对OK后在左边的小框处打勾。
另外，3D图中的元器件的摆放方向可能会有一些问题，这个不必担心，在生产前会有工程师对你的板子和器件进行DFM检查并修正，你只需要确保封装大小无误即可（有问题的话嘉立创的工程师也会给你打电话让你打回修正，但尽量还是检查仔细一点，避免时间上的浪费）。
全部完成后点击下一步下单即可。
