第一块自制PCB-PWM有刷电机调速

目的：

• 初试电子元件选型
• 初试原理图绘制
• 初试PCB布局以及打样

---

制作过程：

1. 电子元件选型和原理图

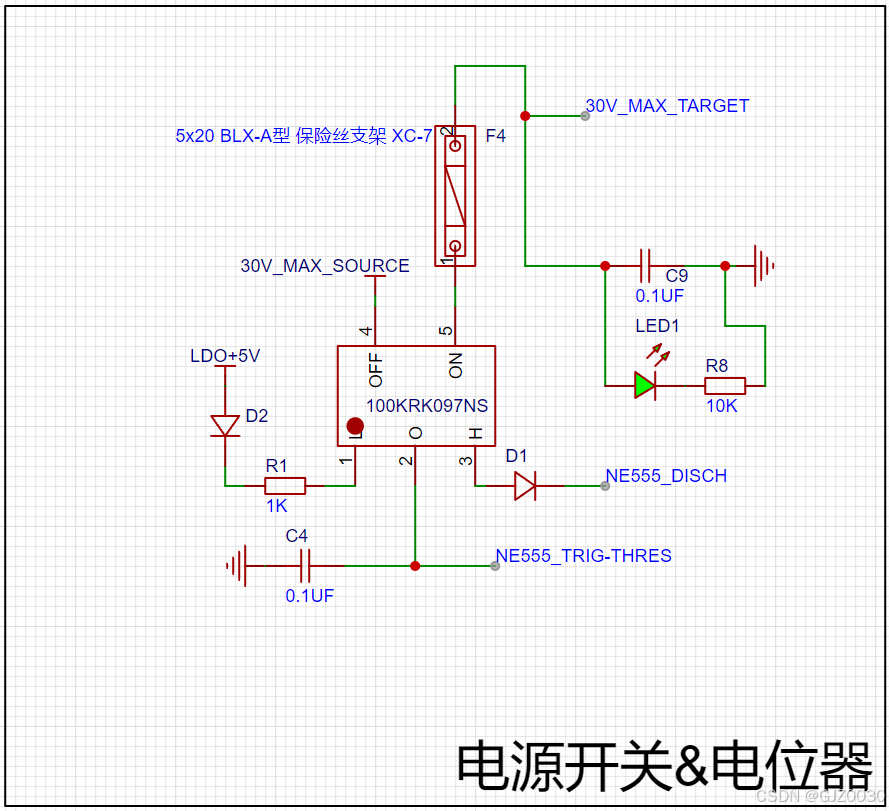

• 电源开关&电位器

  电位器选择：100K RK097NS
  保险丝支架：5x20 BLX-A型 XC-7
  整流二极管：1N4007 1A/1200V
  电阻电容：无特殊说明为0603

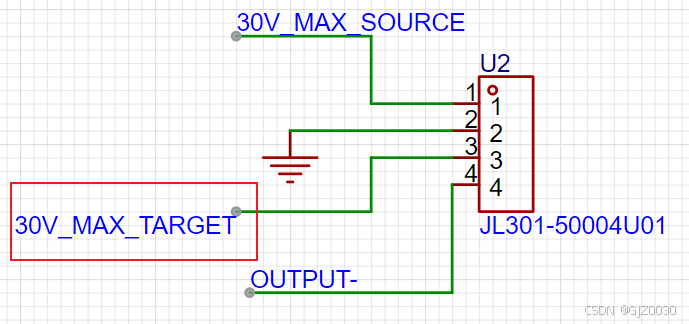

• 电源电路

  接线端子：JL301-50004U01
  线性稳压器(LDO)：78L05
  电容：RXW471M1VBK-1020

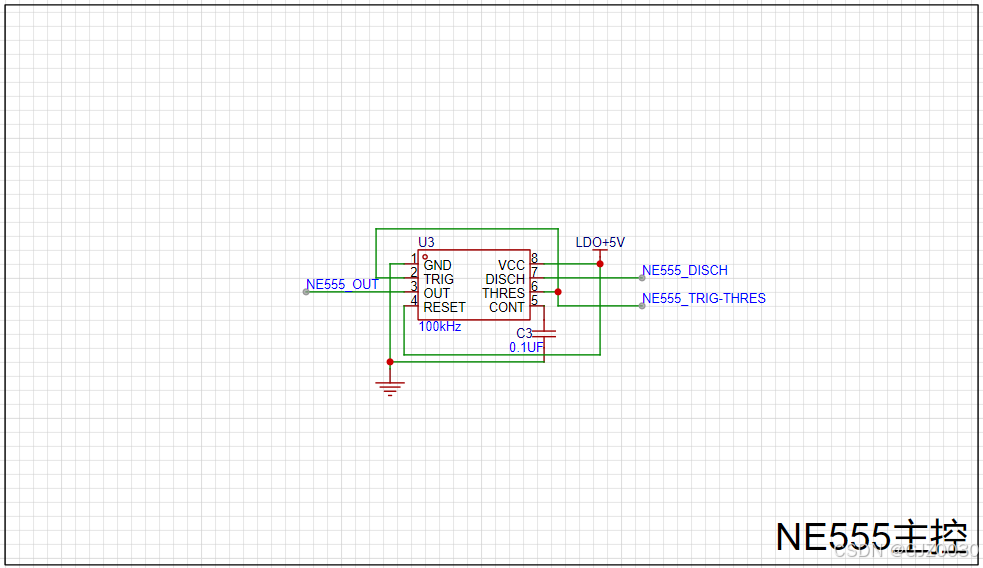

• NE555主控

  芯片：NE555DR

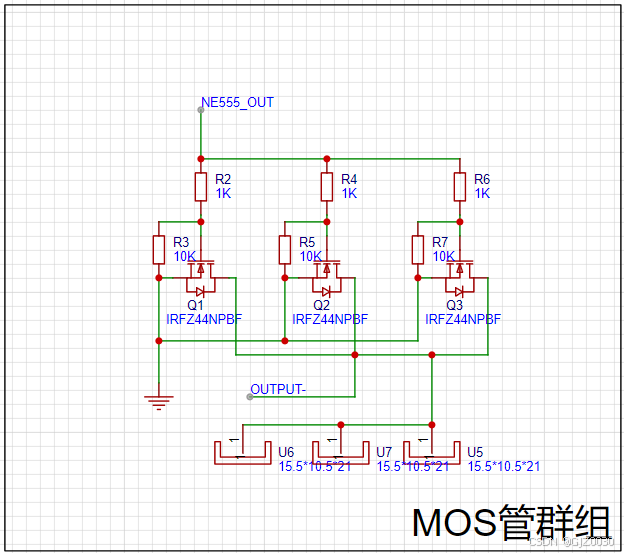

• NMOS管组

  NMOS管：IRFZ44NPBF
  散热片：H型散热片 尺寸15.510.521MM


2. PCB布局

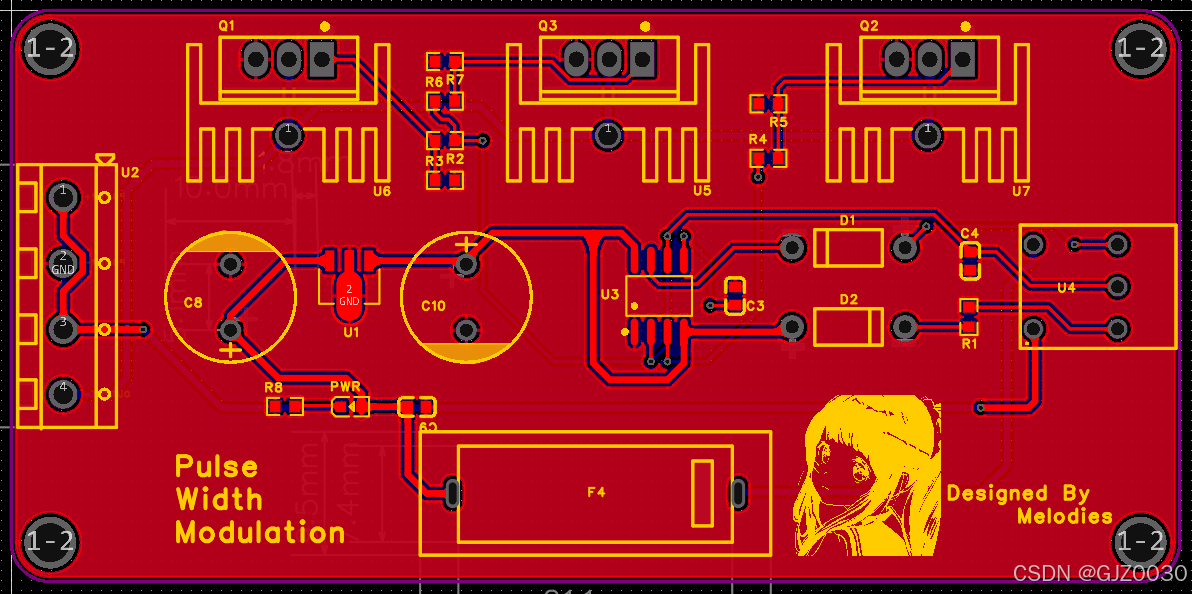

• 总体布局效果

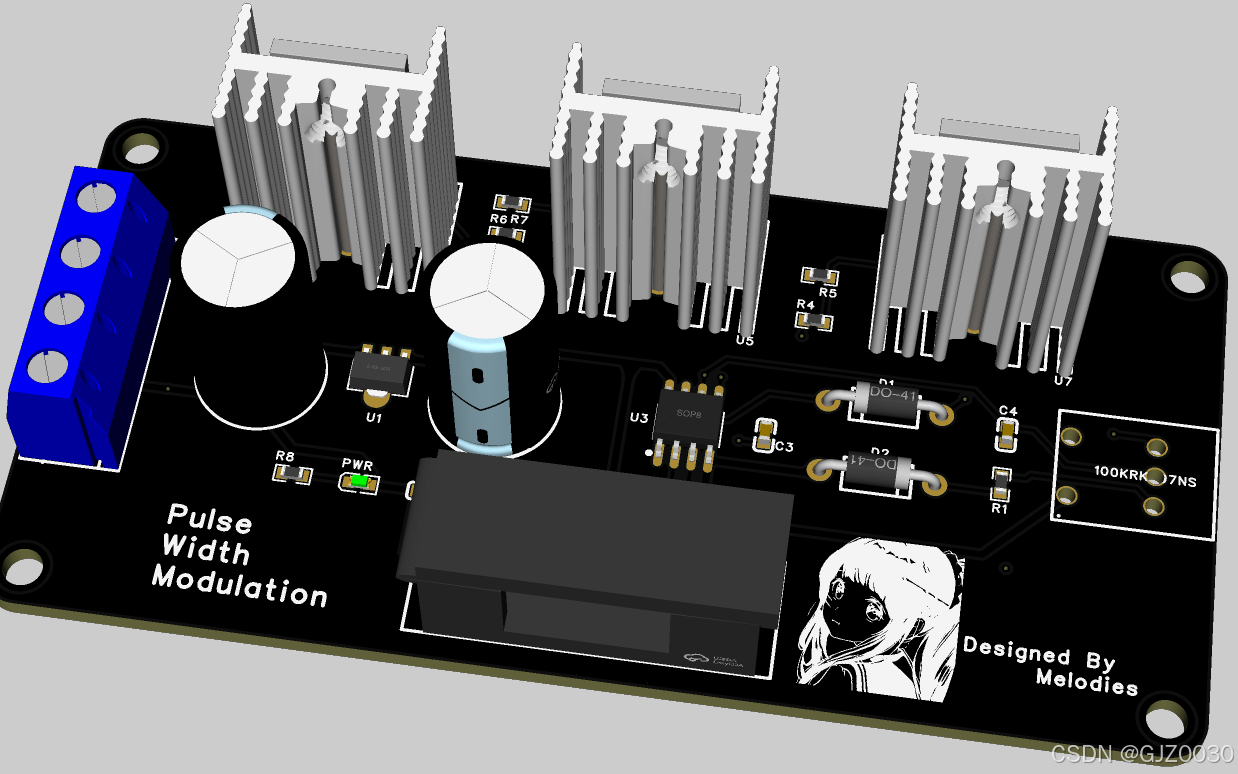

• 3D效果图

3. 打样以及拼装

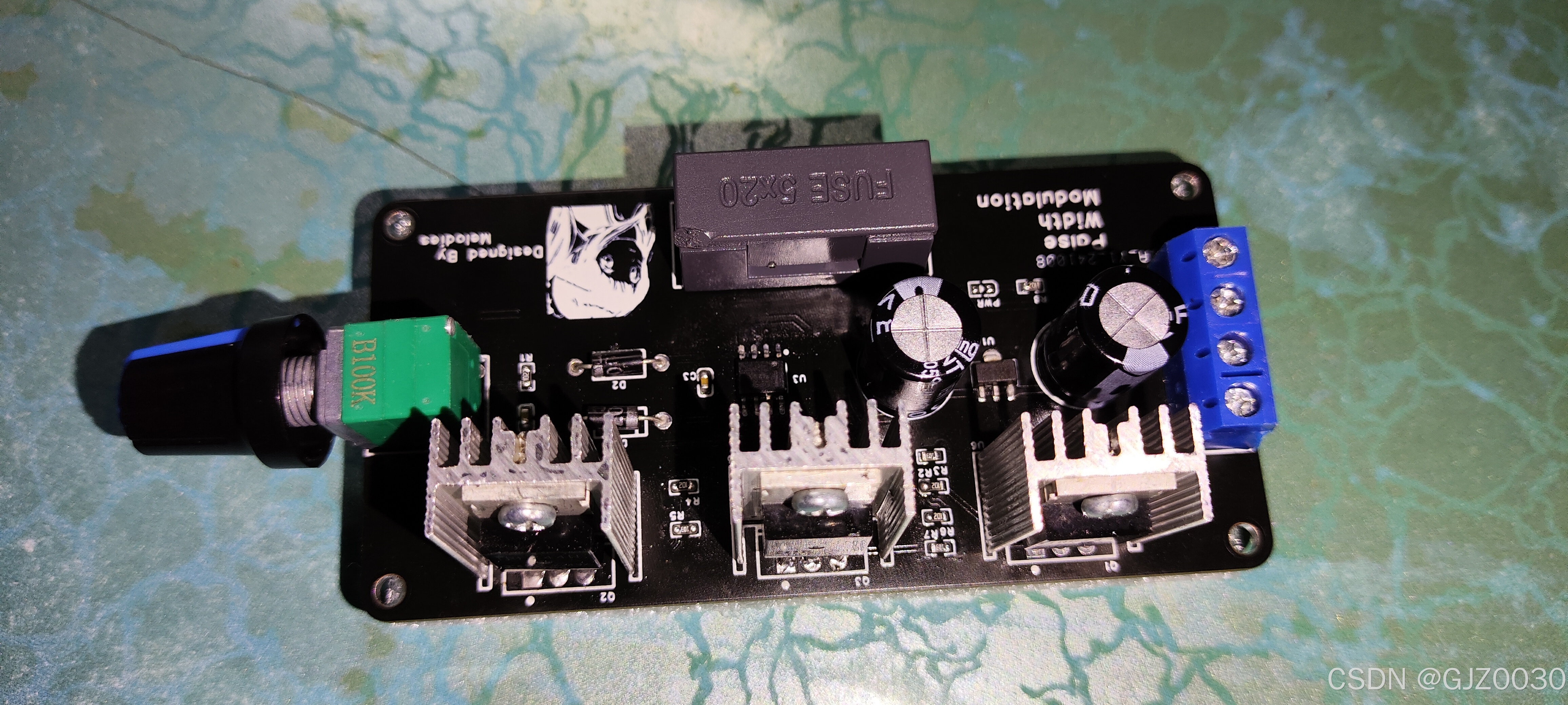

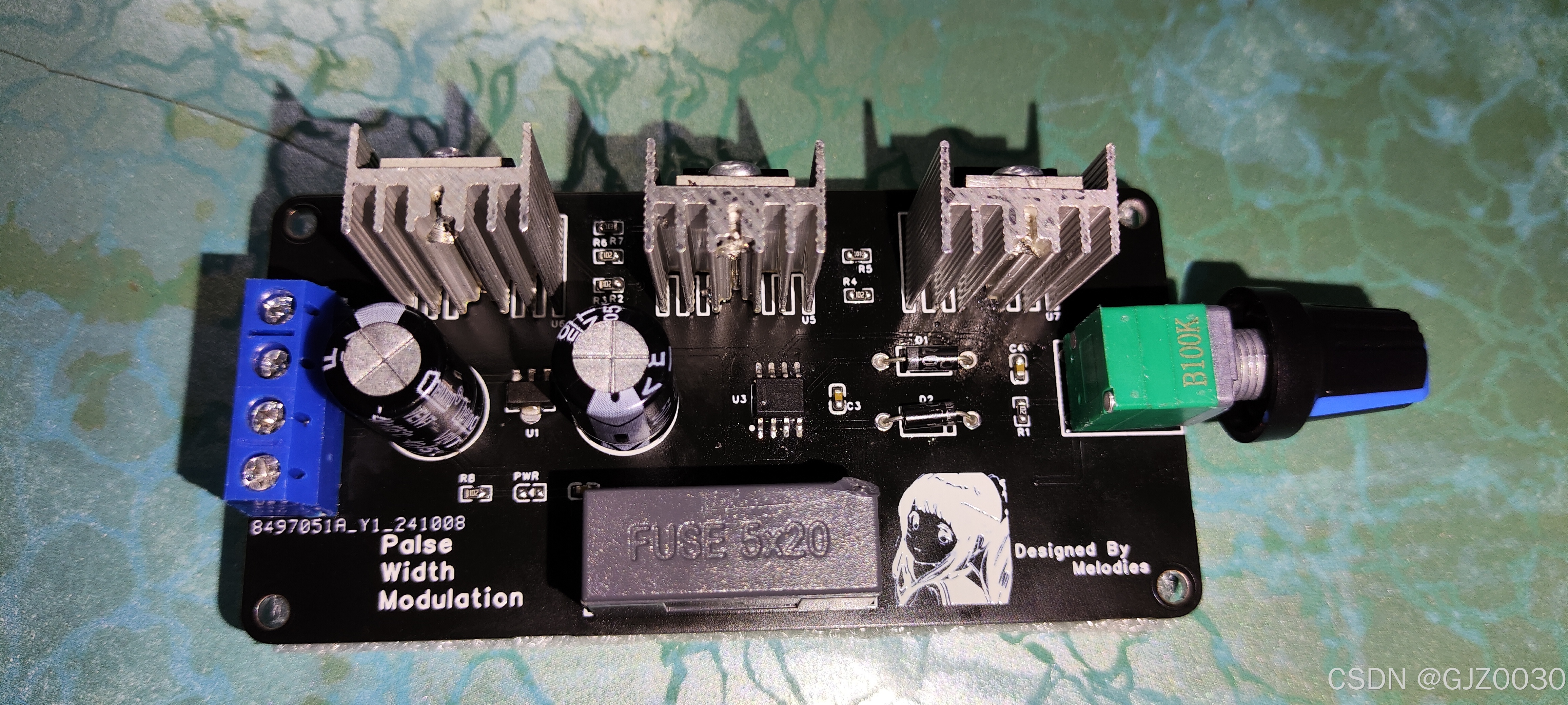

成品

4. 总结

对12V-24V有刷电机的调速效果较佳；
缺点：PWM调速在电位器的小范围内变动较大；
由于是电位器封装是作者自己画的，在焊接过程出现了引脚无法完全插入的尴尬；
由于原理图的绘制失误，导致保险丝只工作在主控区域、没有对MOS管进行保护；

5. 改进

• 对电源电路进行微调

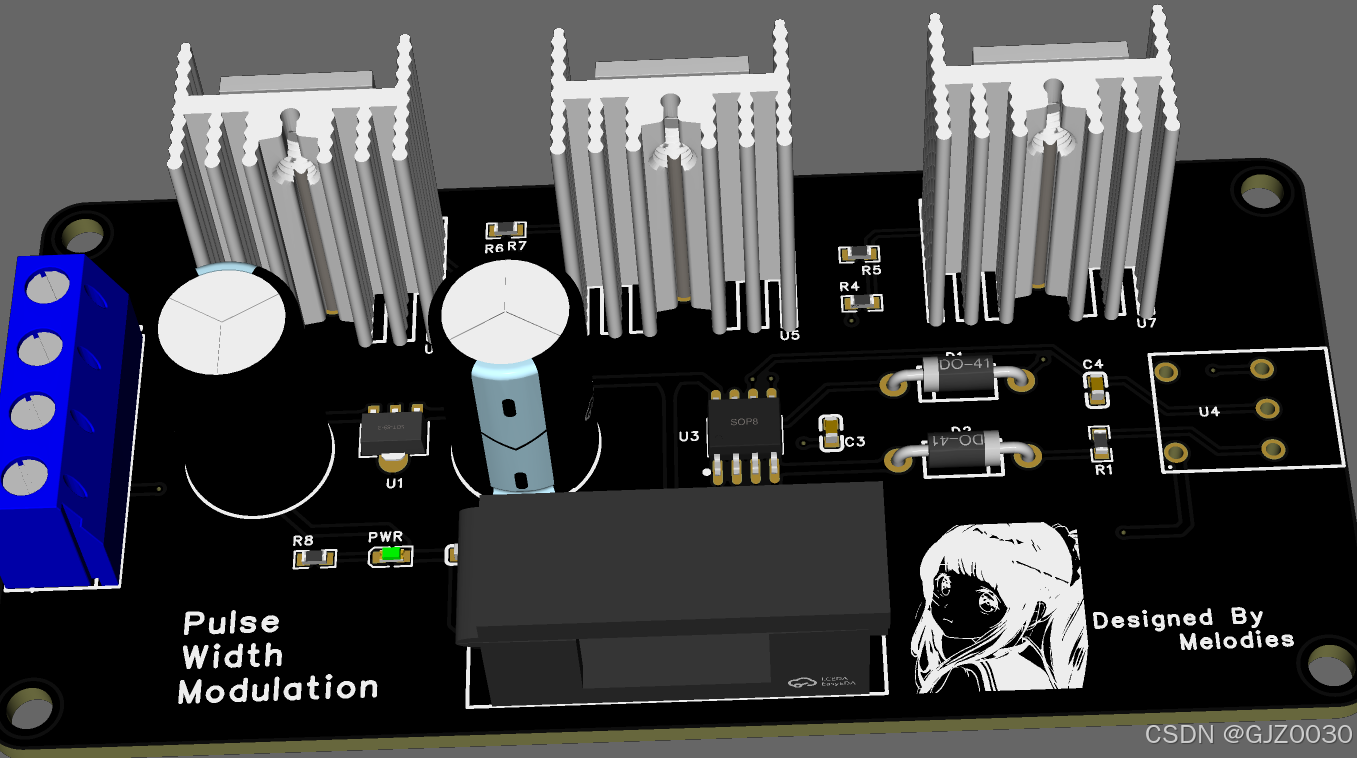

• 以及对电位器封装进行微调后
