Vivado与modelsim联合仿真（2018.3---10.6c）

已于 2022-06-18 17:10:41 修改
阅读量7k 收藏 72
点赞数 13
分类专栏： FPGA学习 文章标签： fpga开发 硬件工程
于 2022-06-18 17:07:39 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/GLM798491781/article/details/125348485
版权
本文介绍了如何在Vivado 2018.3版本中与ModelSim 10.6c进行联合仿真。主要内容包括设置编译库、生成库函数、设置ModelSim路径、处理编译错误及设置全局变量的详细步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

Vivado不同于Quartus自带仿真，但是个人觉得跑一些简单工程的仿真还是可以的，不过跑一些复杂工程的的仿真简直就是毫无体验感，建议使用第三方仿真软件进行联合仿真，这边主要推荐的Modelsim，下面将介绍主要的操作步骤。

首先确定下自己的Vivado版本和适配的ModelSim版本，大家不知道的可以去网上查阅，博主这边使用的版本是Vivado2018.3，与之匹配的ModelSim版本是10.6c。（有时候版本不匹配也能用，不过还是建议尽量匹配版本的好，出现仿真问题是会让你很头疼）

操作步骤

（1）打开编译库设置界面

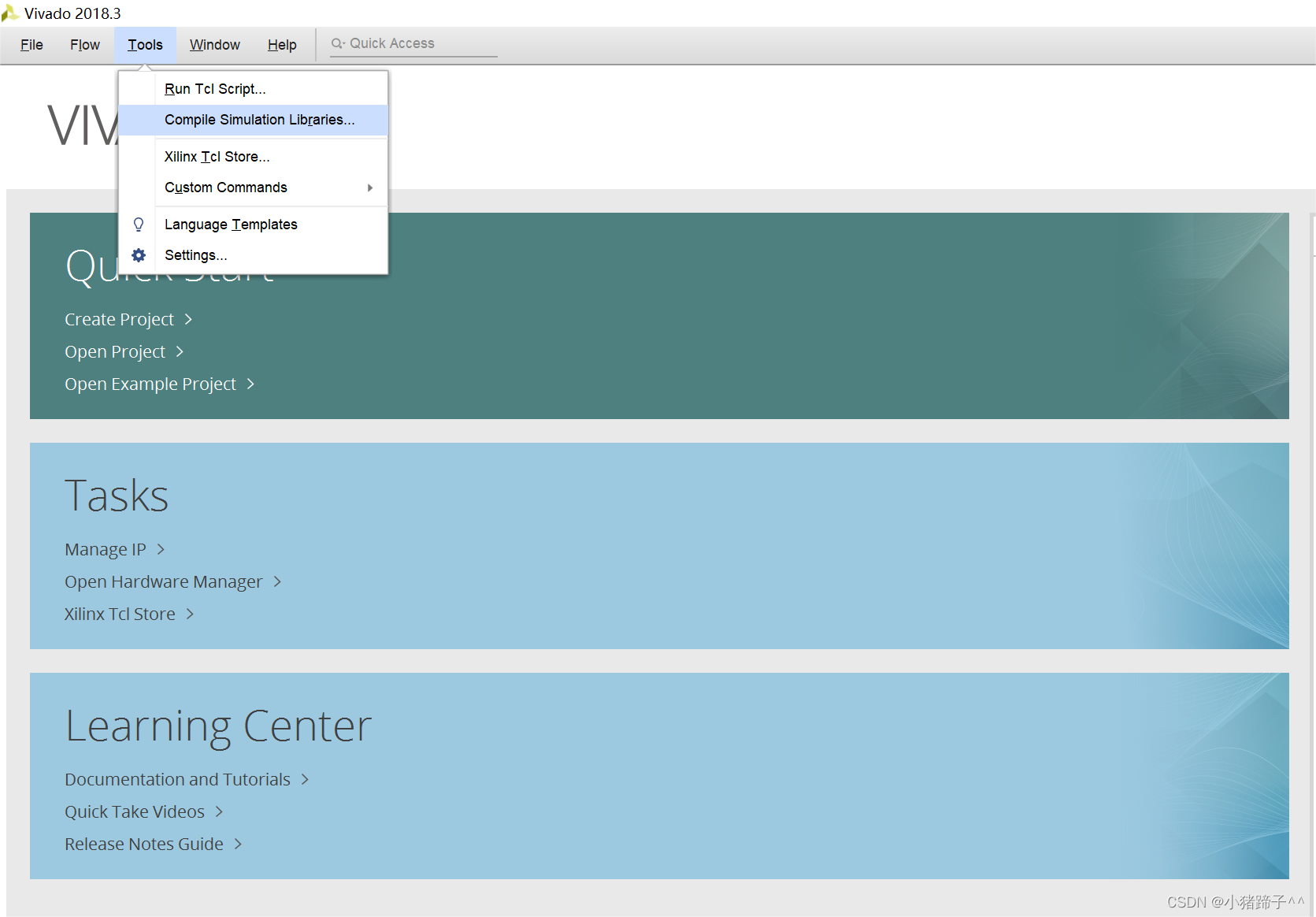

打开vivado，点击Tools---Compile Simulition Libraries

（2）生成库函数

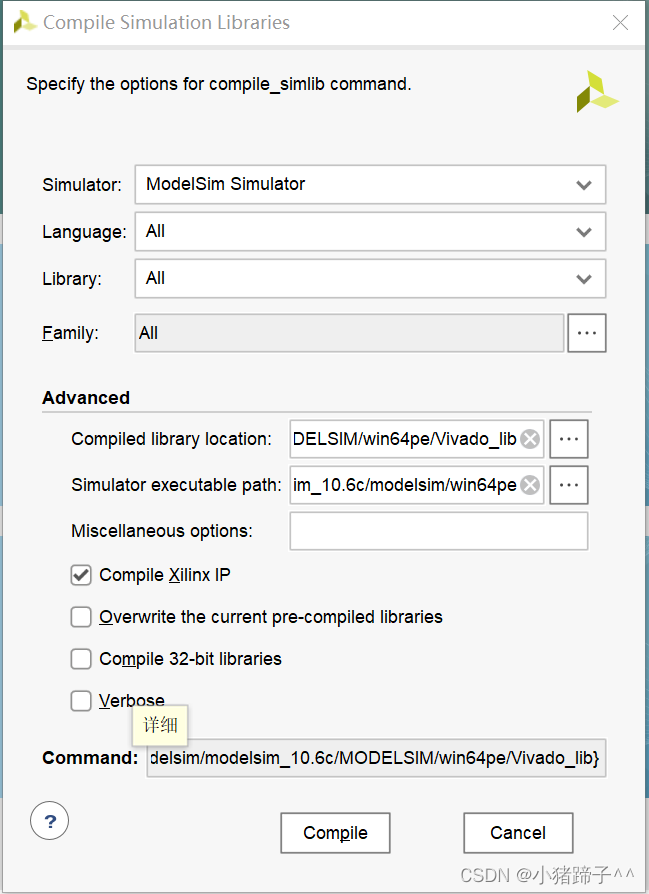

Simulator选择ModelSim Simulator

Language，Library，Family选择全部（All）

Compiled library location用于设置库函数的位置，一般在ModelSim的安装路径下新建一个Vivado2
