二极管

已于 2024-01-16 19:51:18 修改
阅读量140 收藏 1
点赞数
文章标签： 嵌入式硬件
于 2023-08-14 18:28:44 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/GTLiSunnyi/article/details/132281309
版权

二极管主要参数

正向、反向导通电压，高频特性，温度特性

二极管种类

1、肖特基二极管

压降0.4v，比常用二极管0.7v低，发光二极管压降2-3v

耐压低，适合超高频

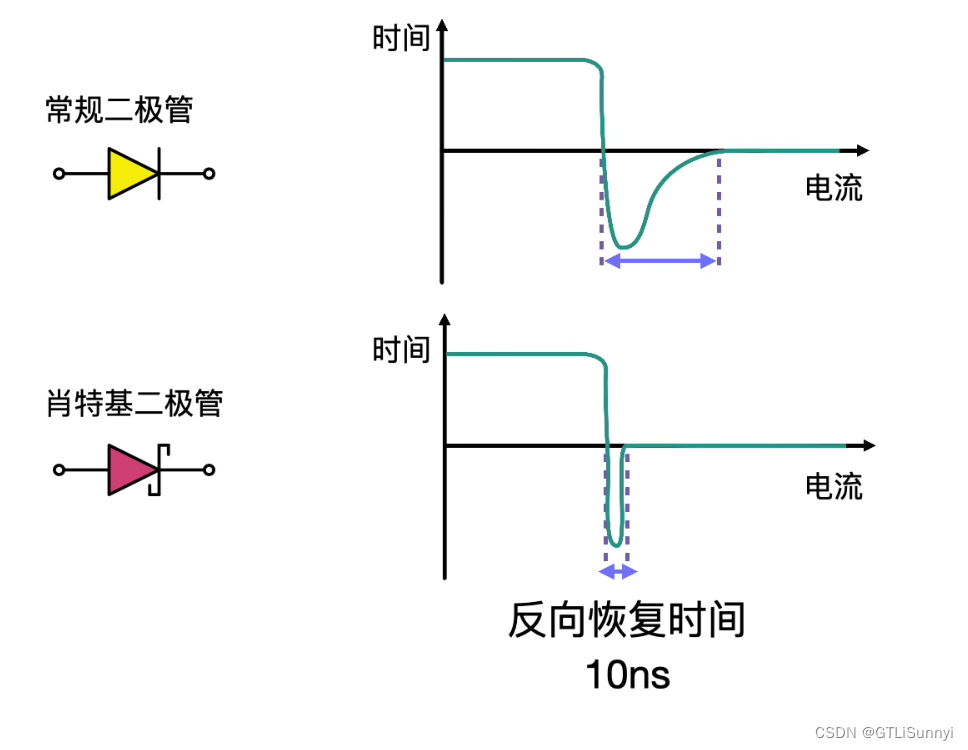

反向恢复快，10ns请添加图片描述

2、快恢复二极管

反向恢复时间100ns

适合高频

耐压高

3、 恒流二极管

电压变化，电流不会变化请添加图片描述

4、TVS

5、稳压二极管

二极管型号

二极管1N4001-4007 1N4148
稳压二极管1N4728-4735
快恢复二极管RS1M
超快恢复二极管US1M
肖特基二极管SS26 SS10
