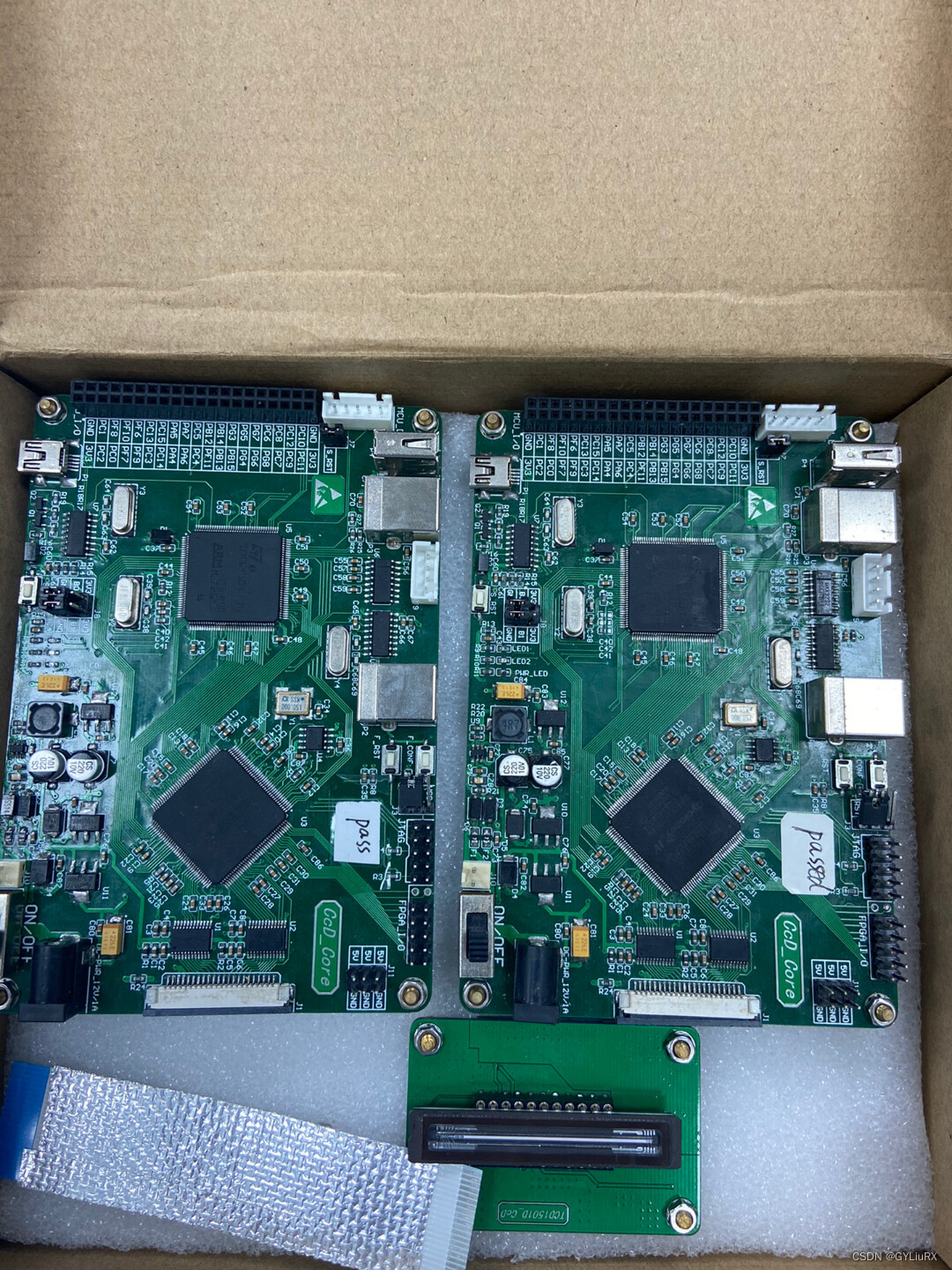

线阵CCD FPGA CCD测量 直径测量 FPGA代码 CCD光学传感器 TCD1501,自制USB接口线阵CCD驱动板及核心控制电路板四层单板,包括FPGA线阵CCD驱动程序&STM32单片机程序,做CCD直径测量用的(直径测量范围30mm,像元尺寸7um,像元数5000),线阵CCD型号为东芝TCD1501D,开发资料售有相关驱动程序(上位机图像数据接收软件)和电路原理图、PCB,目前只有资料

本文将围绕线阵CCD测量技术展开,结合FPGA代码及CCD光学传感器进行技术分析。本文的主旨是探讨如何利用线阵CCD测量技术进行直径测量,并介绍自制USB接口线阵CCD驱动板及核心控制电路板四层单板的相关技术。同时,本文还将对FPGA线阵CCD驱动程序&STM32单片机程序进行分析,以便更好地理解线阵CCD测量技术的实现。

一、线阵CCD测量技术

CCD(Charge-Coupled Device)是光电转换技术中的一种重要的成果,线阵CCD测量技术是利用线阵CCD芯片对物体进行测量的技术。线阵CCD芯片是一种通过导电的芯片,它可以将光信号转换成电信号。在线阵CCD测量技术中,光源照射到被测物体上,被测物体反射的光通过透镜聚焦到线阵CCD上,线阵CCD将光信号转换成电信号,通过FPGA等计算机程序进行处理,从而实现对被测物体的测量。

二、FPGA代码及CCD光学传感器

在线阵CCD测量技术中,FPGA代码及CCD光学传感器是至关重要的组成部分。CCD光学传感器主要是负责将光信号转换成电信号,而FPGA代码则是负责对电信号进行处理和计算,从而实现直径测量功能。对于CCD光学传感器的选取,我们选择了东芝TCD1501D型号,这是一种灵敏度较高、分辨率较高的线阵CCD传感器,非常符合我们的直径测量需求。

而针对FPGA代码的开发,则是根据CCD传感器以及具体的测量需求进行开发的。我们采用了自制USB接口线阵CCD驱动板及核心控制电路板四层单板,这个板子包括了FPGA线阵CCD驱动程序&STM32单片机程序。其中,FPGA线阵CCD驱动程序是负责对CCD传感器采集到的数据进行处理和计算的,通过FPGA架构的并行计算能力,在短时间内完成对大量数据的处理;而STM32单片机程序则是负责控制整个测量系统,通过和计算机进行通信,实现对数据的采集和处理。

三、直径测量

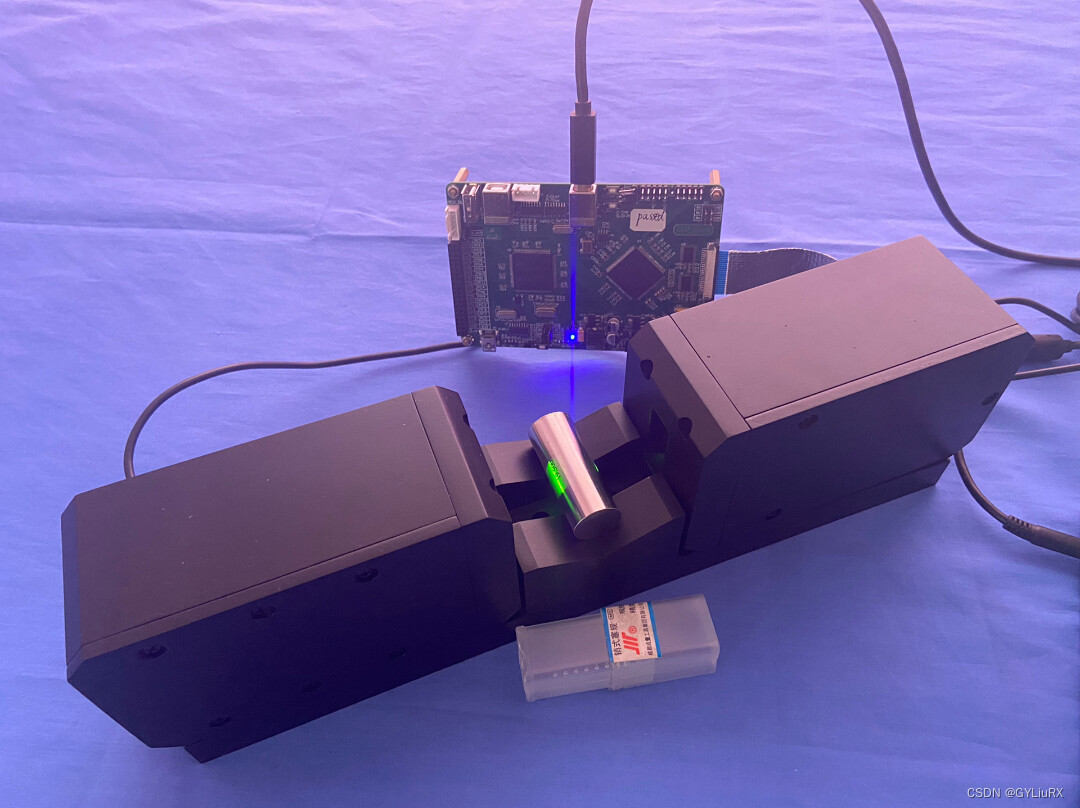

在线阵CCD测量技术中,直径测量是我们的主要测量需求之一。直径测量的基本原理是通过将被测物体放置在CCD传感器下方,利用CCD传感器对被测物体的反射光进行读取和计算,从而实现对直径的测量。在直径测量过程中,需要对CCD传感器进行校准和补偿,以确保测量精度和稳定性。

对于直径测量的具体实现,我们采用了像元尺寸7um、像元数5000的线阵CCD测量系统。在测量过程中,CCD传感器对被测物体的反射光进行读取和计算,通过FPGA代码的处理和计算,得出被测物体的直径值。通过多组数据的采集和处理,可以进一步提高直径测量的精度和稳定性。

四、总结

通过对线阵CCD测量技术的介绍,我们可以看出,线阵CCD测量技术具有精度高、稳定性好等优点,可以广泛应用于各种领域的测量需求中。针对直径测量的具体实现,我们采用了自制USB接口线阵CCD驱动板及核心控制电路板四层单板,配合FPGA代码及CCD光学传感器,实现了对直径的高精度测量。同时,我们还需要注意CCD传感器的校准和补偿,以确保测量精度和稳定性。在实际应用中,线阵CCD测量技术可以满足各种领域的测量需求,具有广阔的应用前景。

相关代码,程序地址:http://lanzouw.top/619332296511.html
