神经网络之LeNet结构分析及参数详解

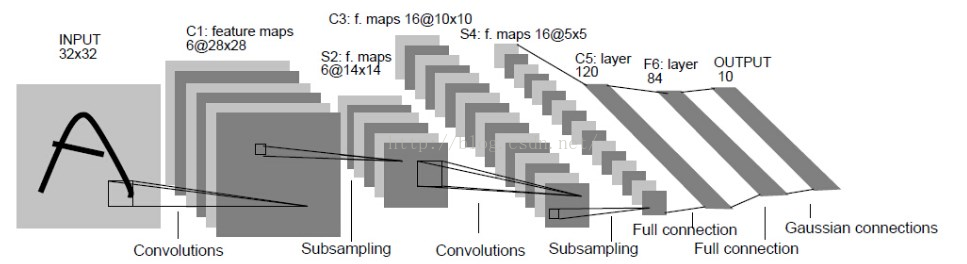

LeNet整体网络结构：

LeNet一共有7层（不包括输入层）

输入层：

    输入图像的大小为32*32，这要比mnist数据库中的最大字母（28*28）还大。

    作用： 图像较大，这样做的目的是希望潜在的明显特征，比如笔画断续，角点等能够出现在最高层特征监测子感受野的中心。

其他层：

    C1，C3，C5为卷积层，S2，S4为降采样层，F6为全连接层，还有一个输出层。

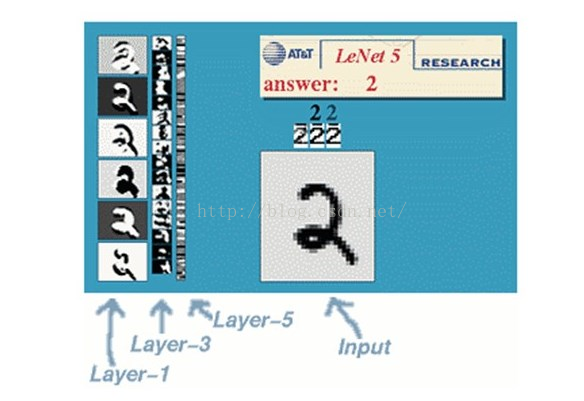

    每一个层都有多个Feature Map（每个Feature Map中含有多个神经元）， 输入通过一种过滤器作用，提取输入的一种特征，得到一个不同的Feature Map。如下图所示：

各层详解：

    卷积运算的优点：通过卷积运算，可以使原信号特征增强，并且降低噪声。

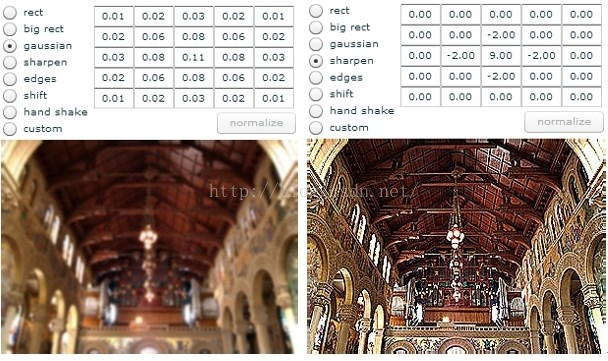

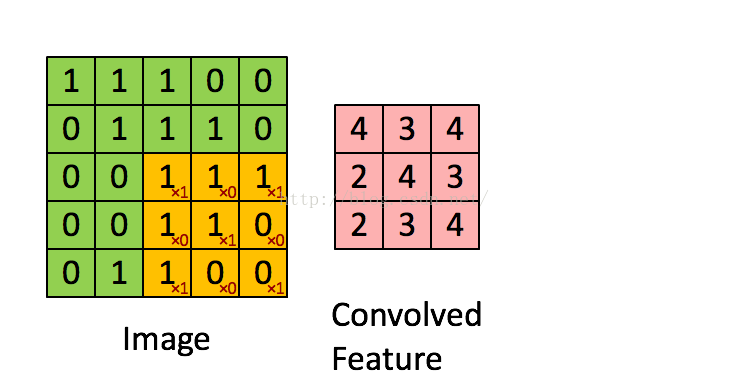

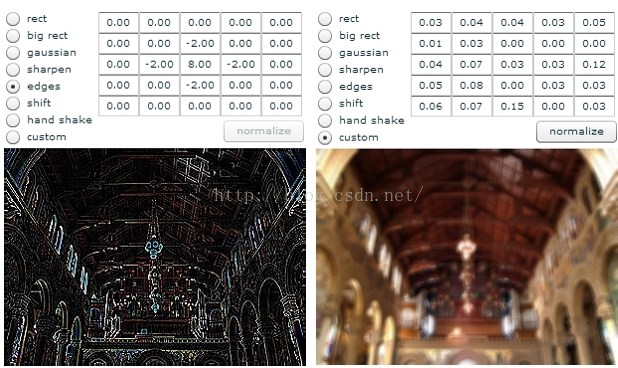

    卷积对于二维图像中的效果就是：对于图像中的每个像素邻域求加权和得到该像素点的输出值。

1. C1卷积层

    C1 是一个卷积层，由6个Feature Map组成。 每一个Feature Map中的每个神经元与输入中5*5的区域相连（也就是Filter的大小），Feature Map的大小为28*28，

    C1一共有156个参数，因为5*5个参数加上一个bias，一共又有6个Filter，所以为：（5*5+1）*6=156，一共有156*（28*28） = 122304个连接。

2. S2 下采样层（Pooling）

    下采样的作用： 利用图像的局部相关性原理，对图像进行子抽样，可以减少数据处理量，同时又保留有用的信息。

    同样的，有6*14*14， 6个Feature Map。

    池化层一般有两种方式：

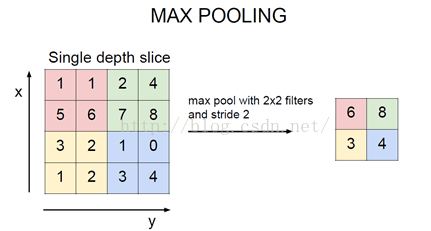

    （1） Max_Pooling： 选择Pooling窗口中最大值最为采样值

    （2） Mean_Pooling： 将Pooling窗口中的所有值相加取平均，然后以平均值最为采样值。

   说明：

    每个单元的2*2的感受野（）并不重叠，因此S2中每一个Feature Map的大小为C1中Feature Map中大小的1/4。行列各位1/2。所以，S2有12个可训练的参数和5880个连接。个人感觉，5880是这么来的，Filter的大小为：2*2，一个偏差bias，6个Feature Map，则可训练参数个数为：（2*2+1）*6 = 30，连接数为：30*（14*14）= 5880

    12 则为： 6个2*2的小方块，加上一个bias，为（1+1）*6=12

上图说明了卷积过程子采样过程。卷积过程中，用一个可训练的过滤器f _x 去卷积一个输入图像，然后添加一个偏置b_x  ，得到卷积层C_x 。子采样过程就是：每个邻域4个像素变为一个像素，然后加上标量W_x 加权，最后再增加偏置b_x+1 ，接着通过一个sigmoid激活函数，产生一个大概缩小了4倍的特征映射图S_x+1。

3.   C3层   卷积层

    同样的，Filter大小认为5*5，去卷积S2，得到的Feature Map为10*10大小。每一个Feature Map中包含10*10个神经元。C3层有16个不同的Filter，所以会得到16个不同的Feature Map。

    C3中的每一个Feature Map连接到S2的所有6个Feature Map或者是几个Feature Map。表示本层的Feature Map是上一层提取的Feature Map的不同组合。为什么不把S2的每一个Feature Map连接到S3的每一个Feature Map中？原因有2： 第一，不完全连接机制连接的数量保持在合理范围，第二，这样破坏了网络的对称性，由于不同的Feature Map有不同的输入，所以迫使他们抽取不同的特征（理想状态特征互补）。

    如果：C3的前6个Feature Map以S2中的3个相邻的Feature Map子集为输入，接下来的6个Feature Map以S2中相邻的4个Feature Map作为输入，接下来的3个以不相邻的4个Feature Map子集作为输入，最后一个将S2中所有的Feature Map作为输入的话，C3将会有1516个可训练参数和151600个连接。

    因为6*（3*25+1） + 6*（4*25+1） + 3*（4*25+1） + 1（6*25+1） = 1516。

    连接数为：1516*10*10=151600。

4.  S4层 Pooling层

    由16个5*5的Feature Map组成，Feature Map中每个单元与C3中相应的Feature Map的2*2邻域相连。

    S4有32个可训练的参数和2000个连接

    同S2，（1+1）*16=32. 连接数为： （2*2+1） * 16 * 5*5 = 2000

5. C5 卷积层

    这一层有120个Feature Map,每个单元与S4层的全部的16个5*5的邻域相连。 S4的Feature Map的大小也是5*5，这一层的Filter大小也是5*5，所以，C5的Feature Map的大小为1*1。 此时构成了S4与C5之间的全连接。但这里C5表示为卷积层而不是全连接层，是因为如果LeNet的输入变大，而其他保持不变，此时的Feature Map的大小就比1*1要大。

    C5有48120个可训练的链接： （5*5*16 +1） *120 = 48120。

6. F6 全连接层

    有84个单元（之所以是84是因为输入层的设计），F6计算输入向量和权重向量之间的点积，再加上一个偏置，最后将其传递给sigmoid函数产生一个单元i的一个状态。

    一共有10164个可训练的连接，为：84*（120+1）=10164。



7. 输出层

    输出层由欧式径向基函数（Euclidean Radial Basis Function）单元组成，每类一个单元，每个单元有84个输入。

    也就是说： 每个输入RBF单元计算输入向量和参数向量之间的欧氏距离。输入离参数向量越远，RBF输出越大。一个RBF输出可以理解为衡量输入模式和RBF相关联的一个模型的匹配程度的惩罚项。给定一个输入模式，损失函数应该能使F6的配置和RBF参数向量（模式的期望分类）足够接近。

    每一个单元的参数是人工选取并保持固定的。这些参数向量的成分被设计成-1或1。虽然这些参数可以以-1或1等概论方式任取，或者是构成一个纠错码，但是被设计成一个相应字符类的7*12的格式化图片。

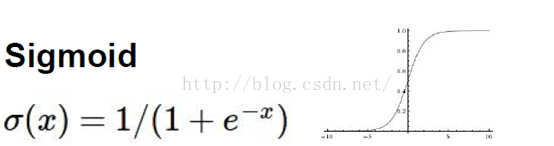

   RBF参数向量骑着F6层目标向量的角色。需要指出这些向量的成为为+1或者-1,正好在F6 Sigmoid函数的范围内，因此可以防止sigmoid函数饱和。+1和-1是sigmoid函数的最大弯曲点，这也使得F6单元运行在最大非线性范围内。

   必须避免sigmoid函数饱和，否则会导致损失函数较慢收敛和病态问题。



    卷积神经网络在本质上是一种输入到输出的映射，它能够学习大量的输入与输出之间的映射关系，而不需要任何输入与输出之间的精确的数学表达式，只要用已知的模式对卷积神经网络加以训练，网络就具有输入与输出之间的映射能力。卷积网络是有监督学习，所以它的样本集都形如：（输入向量，理想输出向量）之类的向量对构成。

    在训练之前，所有权值都用一些不同的小随机数进行初始化，小的随机数可以保证网络不会因权值太大而进入饱和状态，从而导致训练失败。不同则保证网络可以正常学习。

    如果要是用相同的数去初始化矩阵，网络会没有学习的能力。

网络的训练过程为：

    分为四步：

    （1） 在一批数据中取样（Sample a batch of data）

    （2）前向过程计算得到损失（Forward prop it through the graph, get loss）

    （3）反向传播计算梯度（Backprop to calculate the gradient）

    （4）利用梯度进行梯度的更新（Updata the parameters using the gradient）

这里，网络的训练主要分为2个大的阶段：

第一阶段，向前传播阶段：

1）从样本集中取一个样本(X,Yp)，将X输入网络；

2）计算相应的实际输出Op。

      在此阶段，信息从输入层经过逐级的变换，传送到输出层。这个过程也是网络在完成训练后正常运行时执行的过程。在此过程中，网络执行的是计算（实际上就是输入与每层的权值矩阵相点乘，得到最后的输出结果）：

          Op=Fn（…（F2（F1（XpW（1））W（2））…）W（n））

第二阶段，向后传播阶段

1）算实际输出Op与相应的理想输出Yp的差；

2）按极小化误差的方法反向传播调整权矩阵。
