地下管网矢量数据编辑

        地下管网数据编辑，在没有管线专业知道的情况下使用较少，因为这个创建或编辑工作本来是测绘单位用程序来处理的。但是由于各种原因，获取得到的管网数据并不规范，多多少少的数据编辑在所难免。要想编辑管网数据，那么先了解一下管网数据的组织结构。

一、复杂的管网数据结构

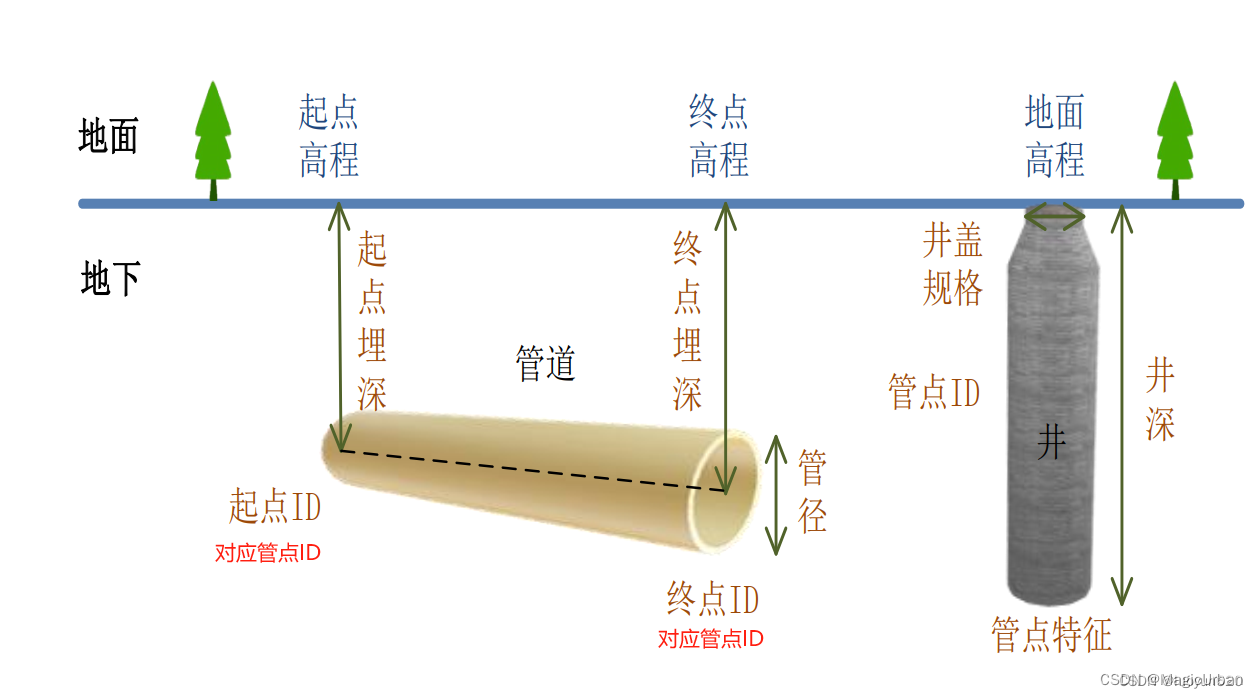

       城市地下管网，是城市基础设施的重要组成部分，被称为“地下神经”。这些地下神经不仅种类繁多，看上去错综复杂，阡陌交通，它的数据结构也很复杂，需要一定的专业知识才能理解。按照我国城市地下管线探测工作行业标准——《城市地下管线探测技术规程CJJ61-2017》规范， 城市地下管网数据由管点和管线两个数据组成。其中管点数据就是我们在现实生活中看到的井、阀门、接线箱、接头、二通、三通等一类位置数据的抽象；线即现实生活中的单管道数据抽象，由一个起点和一个终点构成。关于管网数据中管点和管线的关系。如下图：

二、为什么管网数据编辑那么难
       由上面管网数据结构可以看出，在数据编辑中最主要的难点在三个方面，即：
（1）管点坐标位置与经过该点的所有管线起点坐标、终点坐标相关联很难。
按照《城市地下管线探测技术规程CJJ61-2017》规范，管点（管点图层）、管线（管线图层）是在两个数据结构完全不同的数据中。如果修改了管点图层中某个管点坐标，那么经过该点的所有管线起点（或终点）坐标都要更改。也就是更改的时候，需要在两个图层之间不停地切换，当一个管点有多条管线经过时，每个都要更改；更为难的是，这些坐标值要么至少是五位数，要么就是小数据点后面六位数，ctrl+C,Ctrl+V也得很多次，第一关就很难吧！
（2）管点ID与管线数据起点ID、终点ID的关联关系处理很难。
如果你的管网数据不需要更改坐标，只是要添加一些管点和管线。那么恭喜你，顺利通过第一关。但是这一关才是最难的，因为你不仅要在管点图层中添加对应的管点坐标，还要在管线图层中添加一毛一样的管线坐标！还没完，因为需要设置管点ID，还要把该管点ID写成通过该管点的管线起点ID或终点ID。
（3）一条一条修改属性数据很难。
管点属性、管线属性可看成是可以看成是一张excel表格，俣是不能用excel打开。属性的编辑需要专业的软件工具，如arcmap等。但是就算用这些工具，也需要找到某个需要修改的管点（或管线）属性后，一个字段一个字段的修改，烦人指数据很高，本人不幸体验过了，差点要把老板辞退！
编辑难度大约就写这点吧，写多了怕见者心生恐惧，自废武功了。不过也没关系，有困难就有解决困难的人，比如MagicPipe3D至少可以很方便地解决上面的问题。

三、MagicPipe3D管网数据编辑很丝滑

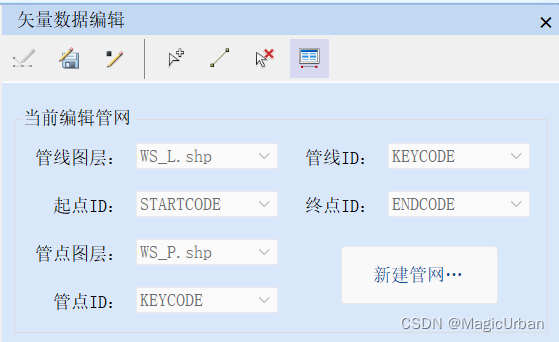

下图是MagicPipe3D管网数据编辑模块截图。共同8个功能点：全面包含管网数据的增、删、改功能，满足管网数据编辑。

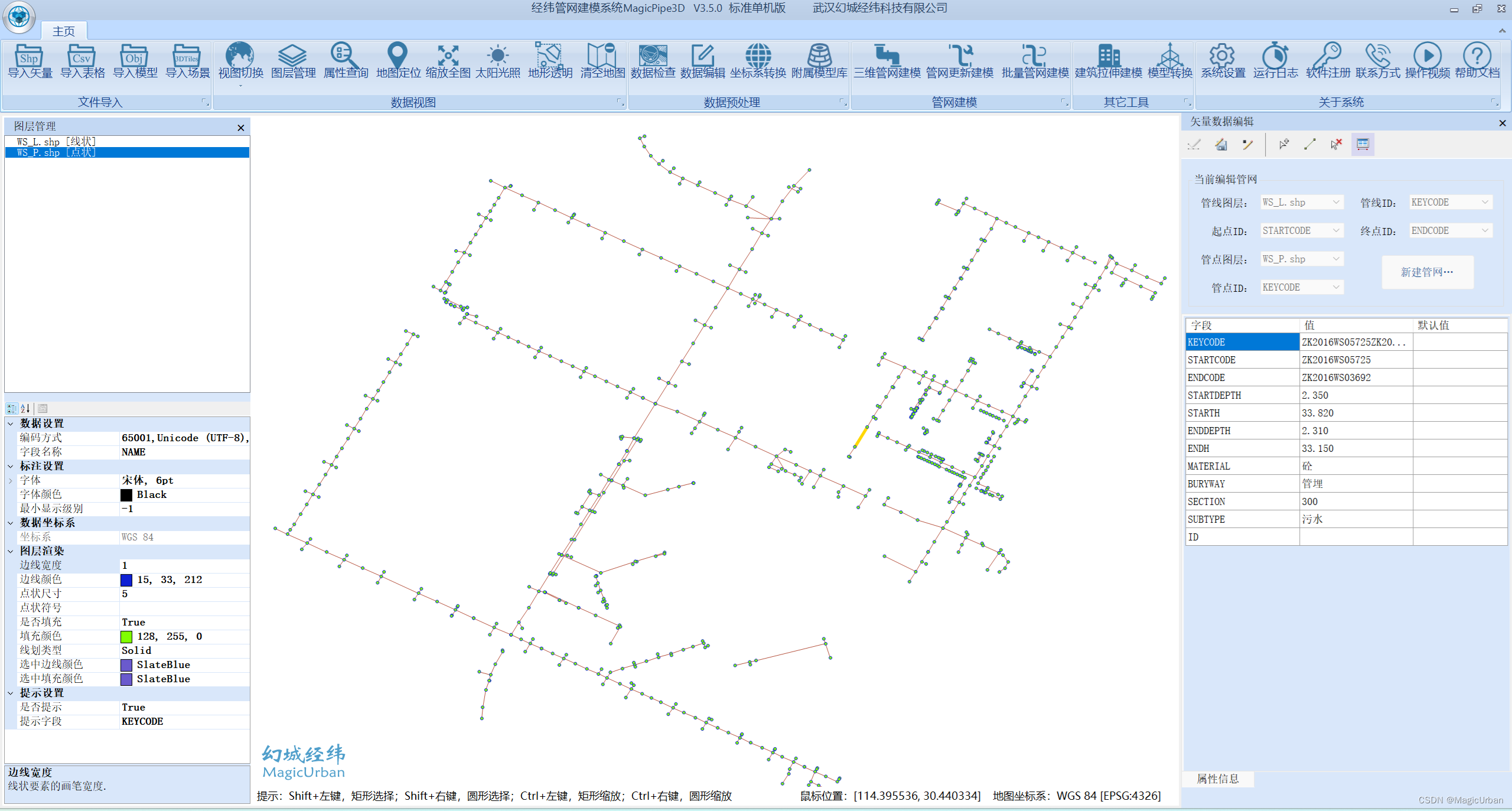

其中修改管点图层中的坐标后，管网图层中对应的坐标也会自动修改，完全不用担心N次的Ctrl+C,Ctrl+V，系统自己就帮你搞定了。如下图：

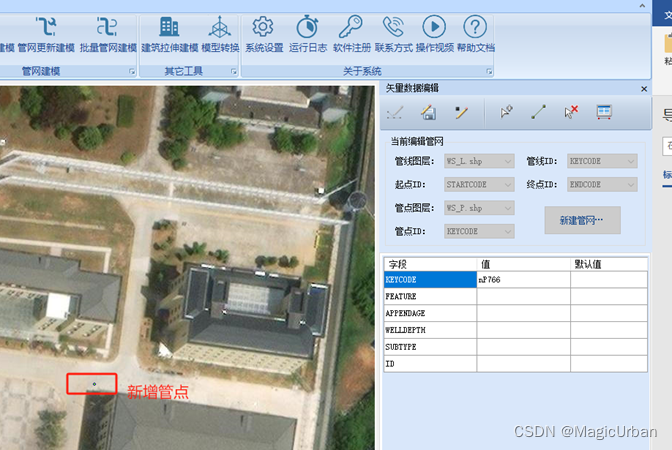

添加管点，添加管点后，系统自动分配新添加的管点唯一ID，并提示是否将添加的添加管点连接成管线，如下图：

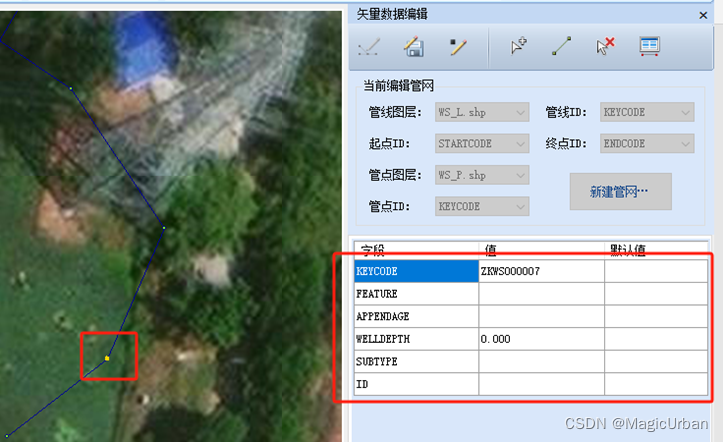

对，你可能会担心：新添加的点位置不对，不好找，找不准确，没有关系，一键配置高清地图，帮你解决这个问题，如下图：

清楚了吧！

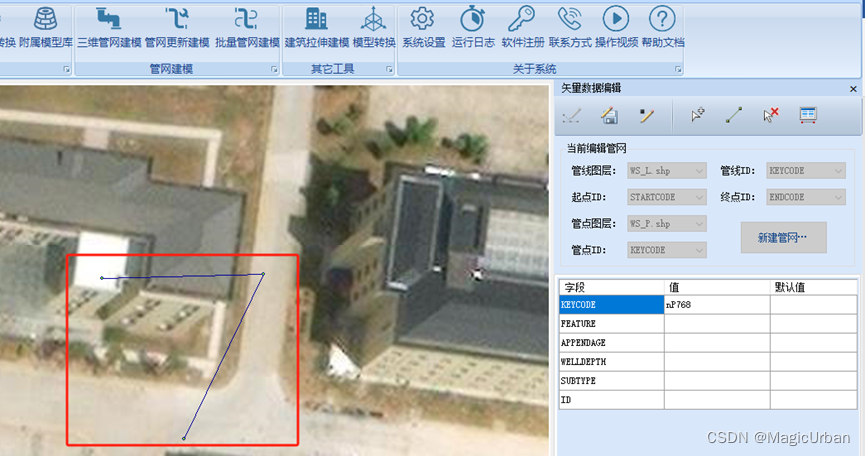

当用新创建一条管线时，系统也会自动分配新管线唯一ID，并且管线起点ID、终点ID也自动匹配，不用担心ID配置错误啦！你可以唱着歌就完美搞定，如下图：

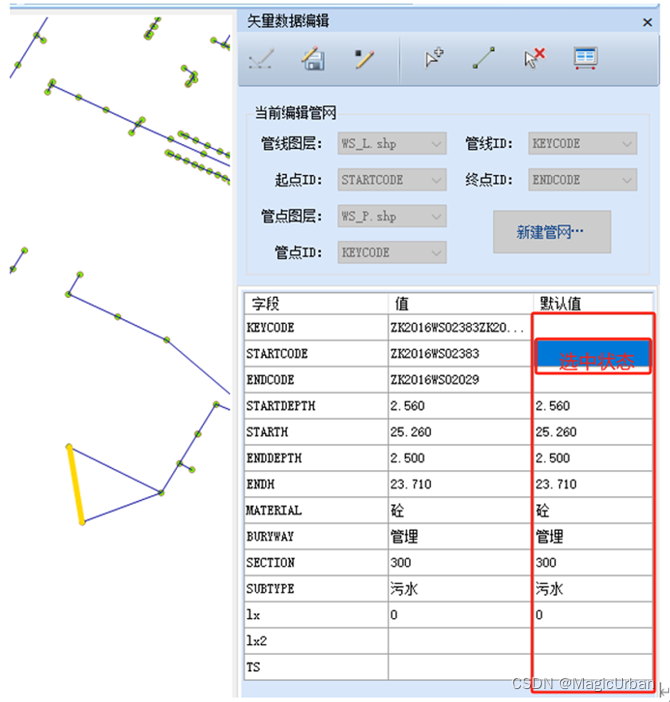

当然，作为一个丝滑合格的管网编辑工具，能添加管点、添加管线、自动匹配ID不算什么，MagicPipe3D还有各种骚操作，让你省心省力，比如：设置默认值，让新建的管点或管线，创建出来就有值，想改也行， 不想改也没问题，如下图：

自动使用默认值，如下图：

还比如：表格可以不用一行一行的填入，因为MagicPipe3D可以从已有的管点或管线一键全拷贝，一键全粘贴，如下图：
可视化属性修改，选中要修改属性的管点或管线，在表格中修改就行，当然同样可以使用Ctrl+C,Ctrl+V，如下图：

 经纬管网建模系统MagicPipe3D（www.magic3d.net）自主安全可控，本地离线参数化构建三维管网模型（管道、接头、附属物等），输出标准3DTiles、Obj等格式，支持Cesium、Unreal、Unity等引擎可视化查询分析。欢迎加QQ群709743809，进行技术交流。
