在高速PCB设计中，过孔（Via）的阻抗计算对于确保信号完整性至关重要。过孔不仅作为导电连接，还承担着信号传输的重要角色。本文将详细介绍过孔阻抗的计算方法和设计注意事项。
过孔阻抗的重要性
过孔阻抗不匹配会导致信号反射和衰减，影响电路的性能。在高速数字电路和射频电路中，过孔阻抗的控制尤为重要，因为它们直接影响到信号的完整性和电路的可靠性。
过孔阻抗的基本概念
过孔阻抗主要由两部分组成：串联阻抗和并联阻抗。串联阻抗由过孔的导体电阻和电感引起，而并联阻抗则由过孔与周围介质之间的电容效应引起。
计算过孔阻抗
过孔阻抗的计算涉及多个参数，包括过孔的几何尺寸、材料特性以及PCB的层叠结构。以下是计算过孔阻抗的基本步骤：
1、确定过孔尺寸
包括过孔的直径（D）、孔径（d）和焊盘直径（Dp）。
2、计算过孔电阻
根据过孔材料的电阻率（ρ），可以使用以下公式计算过孔的直流电阻（R）：
R=ρ×L/A
其中，L是过孔的长度，A是过孔的横截面积。
FR4板上的铜导体电阻率在20°C时约为1.7×10^-8 Ω·m。
3、计算过孔电感
过孔的电感（L）可以通过以下公式估算：
L=（μ0×μr×D)/[2×ln(D/d)+0.4]
其中，μ0是真空的磁导率，μr是PCB材料的相对磁导率。
μ0真空磁导率的数值为4π×10^-7 H/m（亨利每米）。
FR4 PCB材料的相对磁导率μr通常接近于1，这意味着FR4材料的磁导率接近于真空的磁导率。
4、计算过孔电容
过孔的电容（C）可以通过以下公式计算：
C=(ϵ0×ϵr×D)/[ln(D/2d)+0.8]
其中，ε0是真空的电容率，εr是PCB材料的相对电容率。
5、计算阻抗

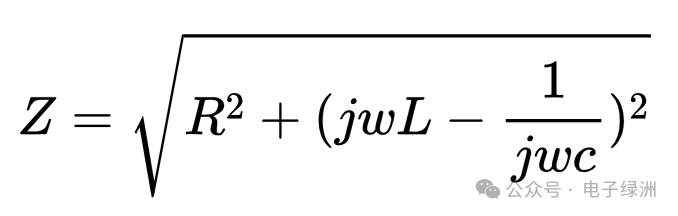

将电阻和电感转换为阻抗（Z），并考虑电容的影响，得到过孔的总阻抗：
其中，ω是角频率，j是虚数单位。
设计注意事项
1、选择合适的过孔尺寸
过孔尺寸会影响阻抗和信号传输效率，需要根据电路的工作频率和性能要求来选择。
2、考虑层叠结构
PCB的层叠结构对过孔阻抗有显著影响，设计时应考虑层叠对阻抗的影响。
3、使用阻抗控制材料
使用具有适当介电特性的材料可以减少过孔的电容效应，从而控制阻抗。
4、仿真和验证
在实际生产之前，使用电磁场仿真软件对过孔阻抗进行仿真，以验证设计是否满足要求。
5、减少过孔数量
过孔数量对信号的影响还需要验证。实际上，每一个过孔（甚至走线本身）都有一点高频损失。由TDR测试结果，过孔确实有容性的效果，会导致信号高次谐波的衰减，表现为信号上升时间会减缓。但是就一个过孔来说，其导致的影响和整个走线产生的衰耗相比，过孔所引起衰减是微不足道的。对于设计者使用上升时间范围在 0.5 ns到1.0ns (500ps 到1000ps) 的元器件 (或者更快速)来说，一个过孔所引起的 几十ps的边沿变缓相对来说是没什么影响的。
总结来说，过孔阻抗的计算和控制是高速PCB设计中的一个重要环节。通过精确计算和合理的设计，可以确保信号在电路中的高效传输，提高电路的整体性能和可靠性。
