锂电池保护方案：DW01A+8205电池保护板设计

DW01A 最开始是由JSMicro Semiconductor, Inc（美国芯微半导体公司）设计生产的。其作为一款经典的锂电池保护电路芯片，具有高精确度的电压检测与时间延迟电路等优秀性能和特点，能有效避免锂电池因过充电、过放电、电流过大等问题导致电池寿命缩短或被损坏。其设计方案和性能表现得到了行业的认可和广泛应用。

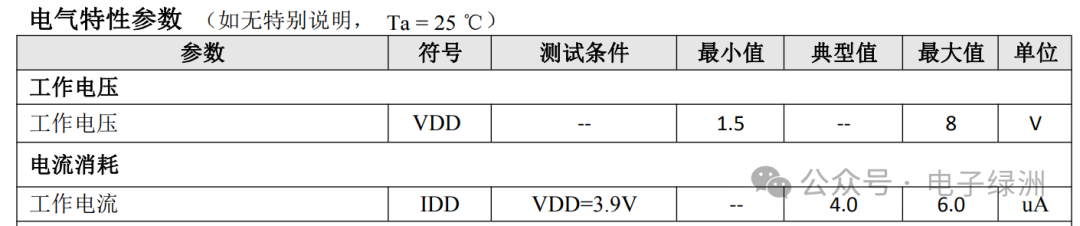

典型工作电流是4.0uA：

DW01A封装及引脚排布：

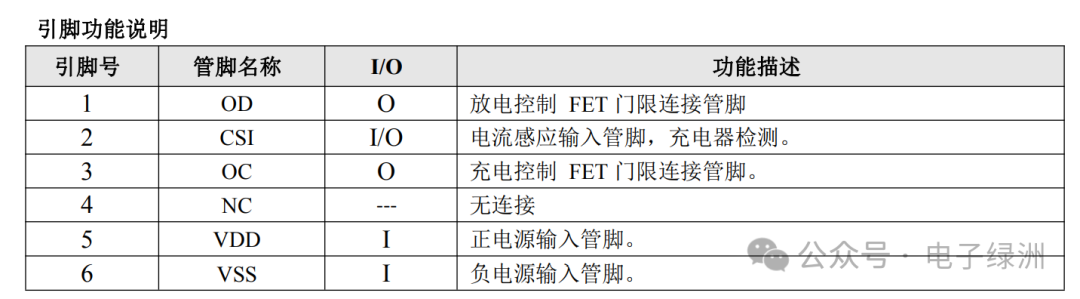

DW01A引脚功能说明：

OD：放电控制FET门限连接管接。

OC：充电控制FET门限连接关键。

CSI：电流感应输入关键，充电器检测。

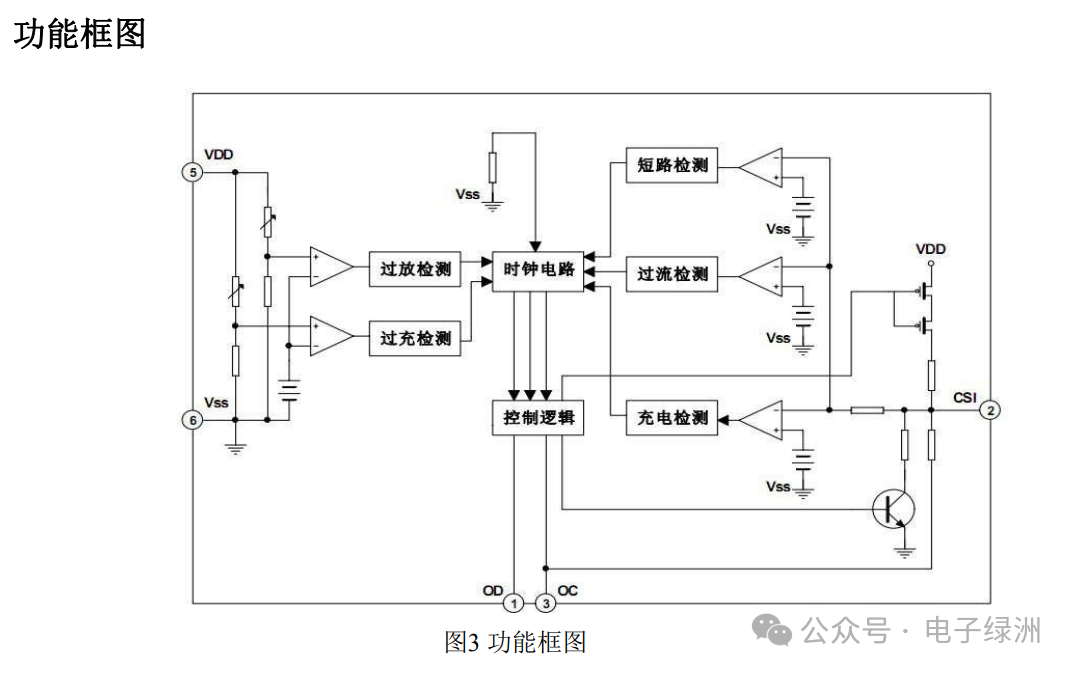

DW01A功能框图：

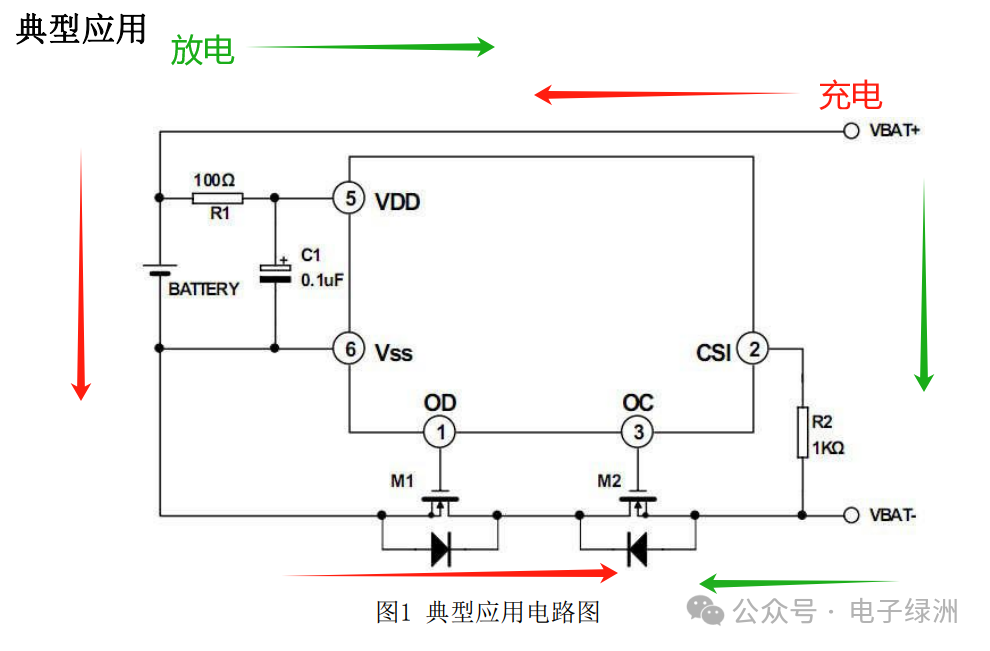

DW01A典型应用：

红色线路表示充电路径，OC脚是过充电控制MOS管。

绿色线路表示放电路径，OD脚是过放电控制MOS管。

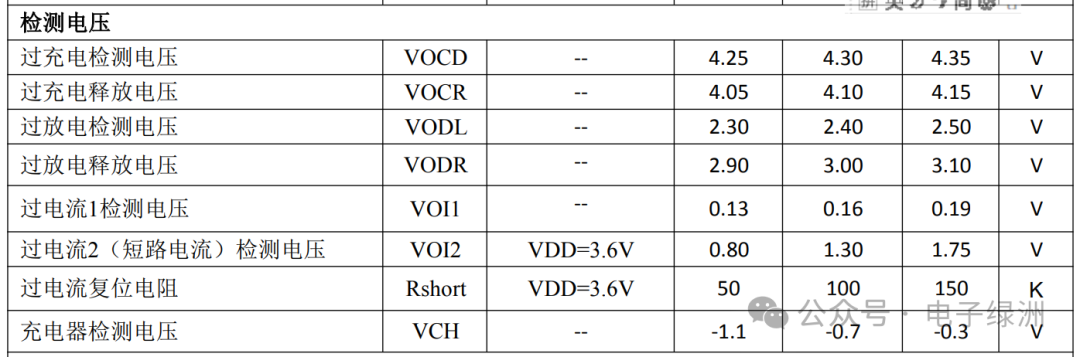

检测电压：

过充电保护：

VDD电压大于VOCD（4.3V电压）时，第3脚OC输出低电平，M2 MOS管关闭，电池充不了电（但M1管子是导通的，利用M2的体二极管，电池还是可以放电的，即放电路径是通的）。

释放过充电保护：

电池自我放电，VDD小于VOCR（4.1V电压）时，第3脚OC输出高电平（VDD电压值），M2 MOS管开启，返回正常工作模式。

过充电检测电压4.3V和过充电释放电压4.1V，两个是有压差的，叫回差或滞回（内部滞回比较器模块）。

如果过充电检测电压和过充电释放电压是同一个电压阈值的话，由于电池内阻和负载电流变化，VDD电压就会有波动的，过充电检测就有可能振荡，反复开关M2 MOS管。因此，需要两个电压阈值。

过放电检测：

VDD电压小于VODL时，第1脚OD输出低电平，M1 MOS管关闭，电池放不了电（但M2 MOS管是导通的，利用M１的体二极管，电池还是可以充电的，即充电路径是通的）。

释放断电模式：

VDD电压大于VODR时，第1脚OD输出高电平（VDD电压值），M1 MOS管开启，返回正常工作模式。

过电流／短路电流检测：

根据典型电路上看，当过流时，M1 MOS管和M2 MOS管上的压降就会升高，对应的VCSI电压也会升高，当VCSI大于VOI1或VOI2时，相应的mos管会关闭，使得电池放不了电或充不了电。

过电流1检测电压和过电流2检测电压：

这个两个电压值是不一样，过电流2检测电压1.3V大于过电流1检测电压1的0.16V，但过电流1检测迟延时间是10ms，过电流2（短路电流）检测迟延时间是50us，这也就是有两个电压值的意义。

8205A芯片：

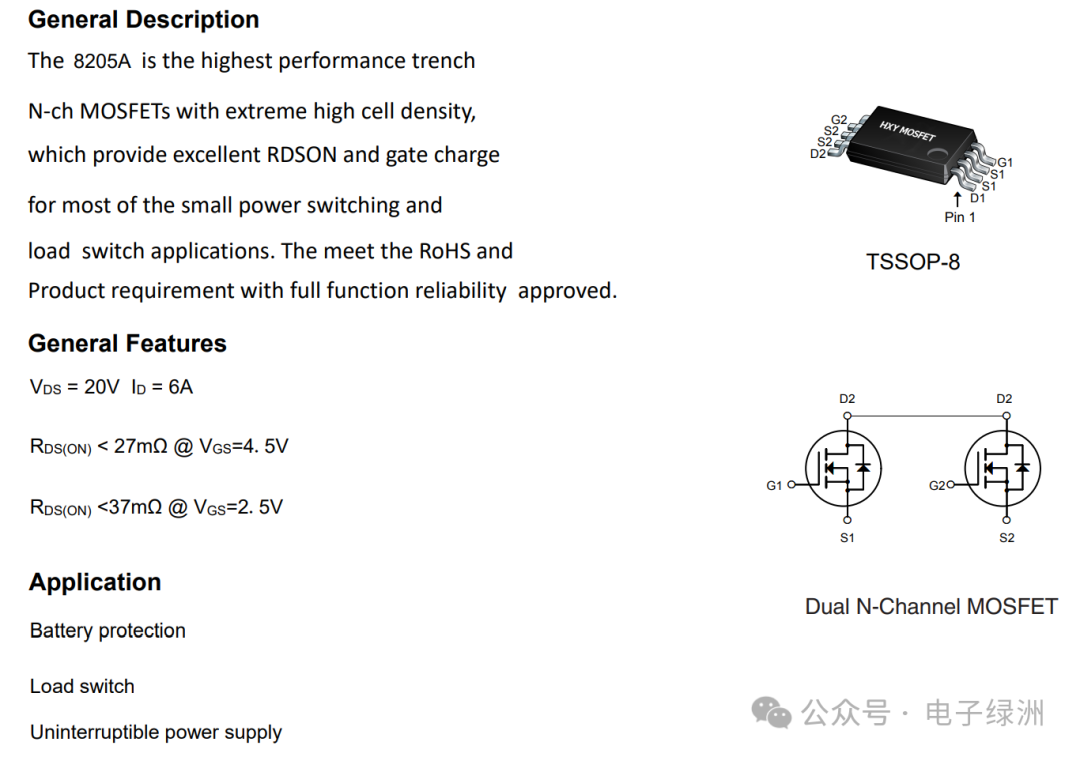

8205A是双通道的N MOS管，如下参数电流可达到6A。

——END——
