关于按键抖动现象

关于按键抖动现象

背景，在学习 51 单片机的时候，用按键控制 LED 灯的亮灭，按一次后亮灭会进行替换，当我写好程序以后，没有想到有时候按下去按键能够灵敏，有时候却不灵敏。所以为什么？？？

在电子设备中，按键是一种常见的输入设备，用于用户与设备之间的交互。然而，按键在被按下或释放时可能会出现"按键抖动"的现象，导致多次触发输入信号。

原理

按键抖动是什么？

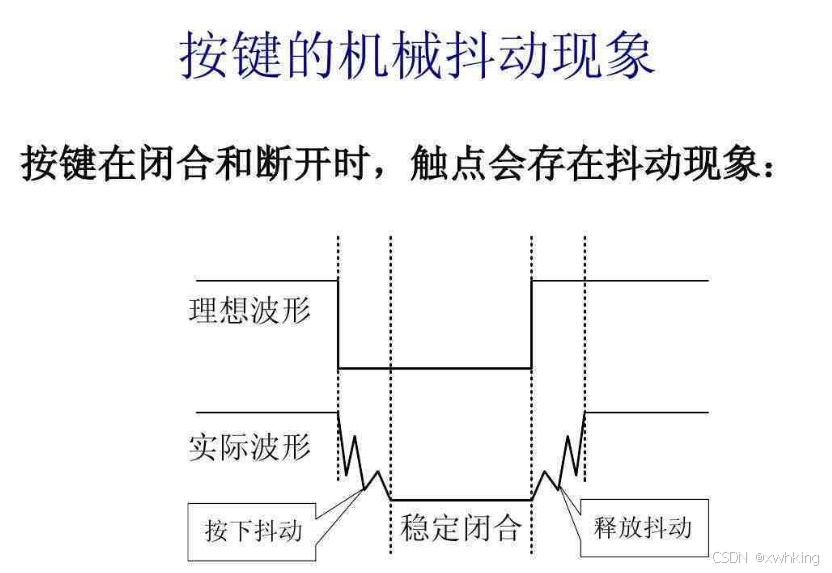

• 按键抖动：指的是在按下或释放按钮时，由于机械元件的特性，导致开关频繁打开和关闭，产生短暂的波动信号，这是按键抖动现象。

为什么会发生按键抖动？

• 机械结构：按键通常由弹簧、金属片等物理部件组成，在按下和释放过程中，这些部件可能会受到机械振动或弹性反弹的影响，导致接触不稳定，从而产生抖动。

抖动信号对系统的影响

• 误操作：按键抖动可能导致系统误认为出现多次按键操作，进而触发不必要的功能或指令。
• 用户体验下降：频繁的按键抖动会影响用户体验，使得用户感到不便和困扰。

解决方法

硬件解决方案

1. 消抖电路：添加消抖电路可以通过延迟、滤波等技术来消除按键抖动信号，确保只有有效的按键操作被识别。
2. 优化按键结构：设计更稳定的按键结构，如增加减震垫、改进接触点设计等，减少机械振动对按键的影响。

软件解决方案

1. 软件延时处理：在软件层面引入延时处理机制，通过设置合适的时间阈值来判断是否是有效的按键操作。
2. 状态机设计：使用状态机设计模式，根据按键状态的变化进行状态转移，避免误认为抖动信号是有效操作。

综合方法

1. 硬件与软件结合：结合硬件消抖电路和软件延时处理，可以更好地应对复杂的按键抖动情况，提高按键的稳定性和可靠性。
2. 多重校验：对按键信号进行多重校验，例如检测连续触发次数、持续时间等，来确保准确识别有效按键操作。

初始代码：

#include <REGX52.H>
void main()
{
	int my_switch = 0;
	while(1)
	{
		if(P3_1 == 0){
			if(my_switch == 1)
				my_switch = 0;
			else my_switch = 1;
			if(my_switch == 1){
				P2_0 = 0;
			}else P2_0 = 1;
		}
	}
}

用软件消除按键抖动代码：

#include <REGX52.H>
#include <INTRINS.H>
void Delayxms(unsigned int x)		//@12.000MHz
{
	while(x)
	{
		unsigned char i, j;
		i = 12;
		j = 169;
		do
		{
			while (--j);
		} while (--i);
		x--;
	}
}

void main()
{
	while(1){
		if(P3_1 == 0)
		{
			Delayxms(20); // 一般前 20ms 是抖动，消除按下按键的抖动，所以当检测到了按下，先延迟20ms
			while(P3_1 == 0); // 如果检测到一直是在按下，那么就停留在这里。
			Delayxms(20);// 消除松开按键的抖动
			P2_0 = ~P2_0; // 控制 LED 亮灭
		}
	}

}
