2. 51单片机驱动超声波测距模块（HC-SR04）

3. 超声波测距

3.1 简介

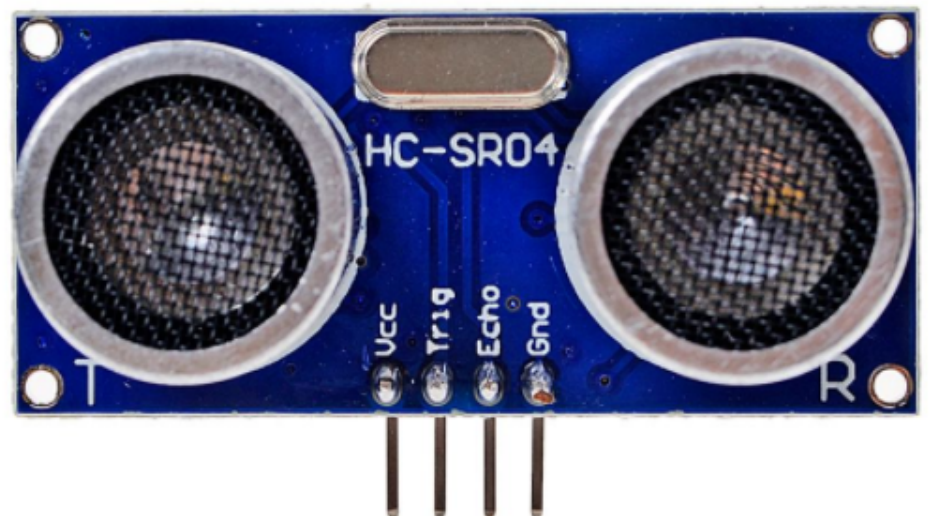

型号： HC-SR04

接线参考：模块除了两个电源引脚外，还有 TRIG ， ECHO 引脚，这两个引脚分别接我们开发板的 P1.0和 P1.1端口.

超声波测距模块利用声波传播特性实现精准距离测量。其工作原理是：首先发射超声波，当声波遇到障碍物后反射回模块，通过计算声波往返时间差与声速的乘积，即可准确测定模块与前方障碍物之间的距离。

要让设备发送超声波，需在Trig端口施加至少10微秒的高电平信号。如何判断超声波已开始发送？观察Echo信号：当其从低电平跳转为高电平时，表明超声波已开始发射。如何确认接收到返回波？当Echo信号从高电平跳回低电平时，表示超声波已返回。

计算时间的方法如下：测量Echo引脚保持高电平的持续时间。具体操作是：在超声波发射的瞬间启动定时器，在接收到返回波时停止定时器，即可计算出超声波往返所需的时间。

距离计算公式为：距离 = 声速（340米/秒）× 时间 / 2。其中，时间是指超声波往返所需的时间，除以2是因为超声波需要往返一次。

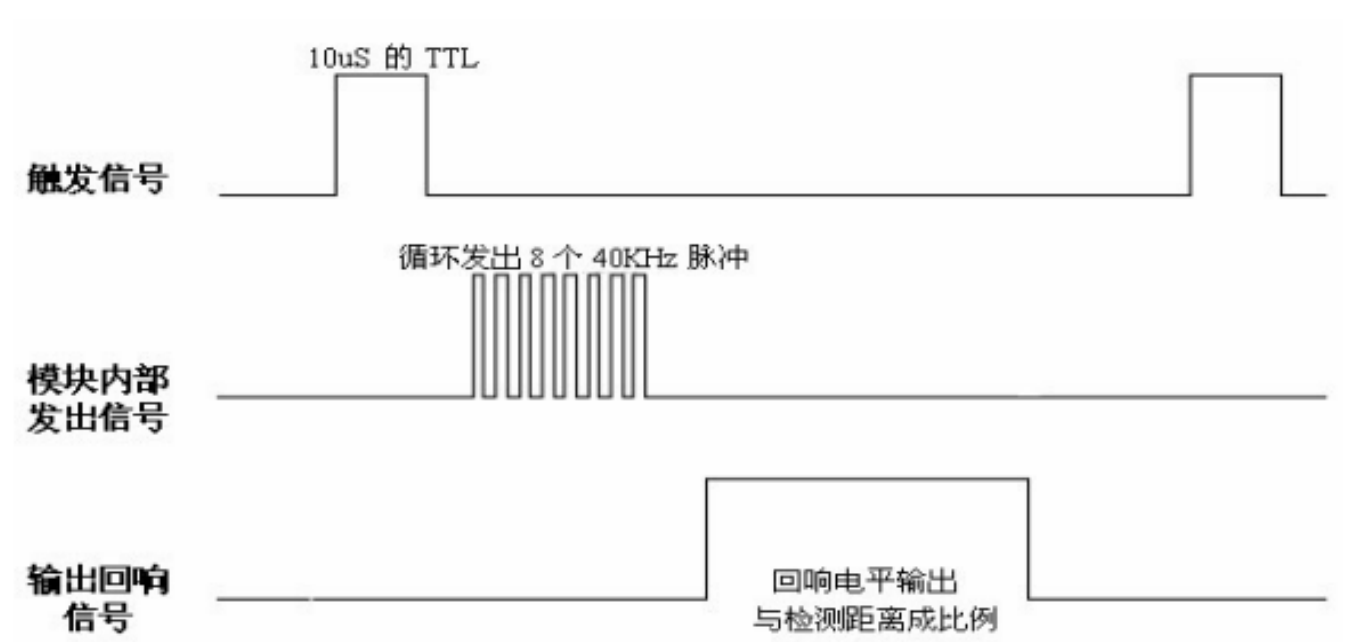

3.2 超声波的时序图

3.3 超声波测距代码实现

#include "reg52.h"
#include "intrins.h"

sbit sonic_trig = P1^0;
sbit sonic_echo = P1^1;

sbit led1 = P2^0;
sbit led2 = P2^1;
sbit led3 = P2^2;
sbit led4 = P2^3;
sbit led5 = P2^4;
sbit led6 = P2^5;

void Timer1_Init(void)
{
    TMOD &= 0x0f;
    TMOD |= 0x10;
    TL1 = 0;
    TH1 = 0;
}

void Delay20us(void)    //@11.0592MHz
{
    unsigned char data i;

    _nop_();
    i = 6;
    while (--i);
}

void main(void)
{
    unsigned int time = 0;
    unsigned int dis = 0;

    Timer1_Init();
    while(1)
    {
        led1 = 0;
        //1.给trig至少10us的脉冲电平
        sonic_trig = 0;
        sonic_trig = 1;
        Delay20us();
        sonic_trig = 0;

        led2 = 0;
        //2.echo从低电平到高电平跳转，然后开启定时器
        while(sonic_echo == 0);
        TR1 = 1;

        led3 = 0;
        //3.echo从高电平到低电平跳转，然后关闭定时器
        while(sonic_echo);
        TR1 = 0;

        led4 = 0;
        //4.获取定时器的计时时间
        time = (TH1 << 8 | TL1) * 1.085;

        //5.计算距离
        dis = time * 0.017;

        if(dis <= 10)
        {
            led5 = 0;
            led6 = 1;
        }
        else
        {
            led5 = 1;
            led6 = 0;
        }

         //6.计数器清零
        TL1 = 0;
        TH1 = 0;
    }
}
