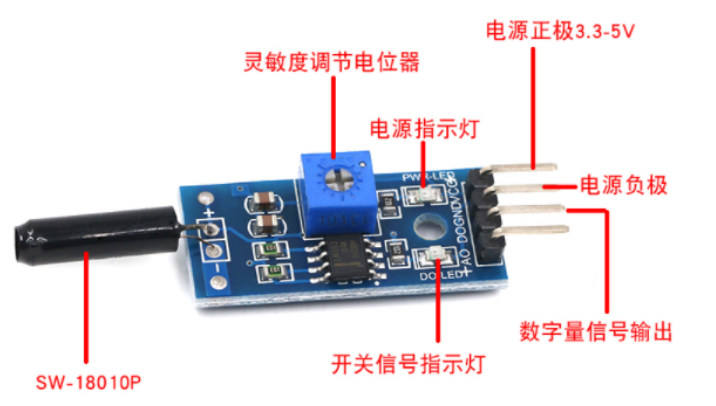

3. 振动传感器模块(SW-18010P)

振动传感器的工作原理与信号表现

1. 如何检测振动

振动传感器通过感知物体的机械振动并将其转换为电信号来检测振动。其核心原理是利用传感器内部的敏感元件（如压电材料、加速度计或应变片）对振动产生响应。以下是具体的工作步骤：

• 振动感知：当物体发生振动时，振动会传递到传感器的敏感元件上。例如，压电材料在受到机械应力时会产生电荷，加速度计则通过测量惯性力来检测振动。
• 信号转换：敏感元件将机械振动转换为电信号。例如，压电传感器会输出与振动强度成正比的电压信号，而加速度计会输出与加速度相关的电信号。
• 信号处理：传感器输出的电信号通常需要经过放大、滤波和数字化处理，以便后续分析和判断。

2. 振动后的信号表现

振动传感器检测到振动后，其输出信号会表现出以下特征：

2.1理论知识

• 信号幅值：振动强度越大，输出信号的幅值越高。例如，在工业设备监测中，如果设备振动加剧，传感器输出的电压或电流信号会显著增大。
• 信号频率：振动的频率会反映在输出信号的频率上。例如，低频振动（如机械设备的共振）会表现为低频信号，而高频振动（如轴承损坏）会表现为高频信号。
• 信号波形：不同类型的振动会形成不同的波形。例如，周期性振动（如旋转机械）会产生正弦波，而冲击性振动（如碰撞）会产生脉冲信号。
• 信号持续时间：振动的持续时间会影响信号的长度。例如，短暂冲击会产生短时信号，而持续振动会产生长时信号。

2.2在单片机的应用

DO口将输出一个低电平信号。

应用场景

• 工业设备监测：通过振动传感器监测机械设备的运行状态，及时发现异常振动，预防设备故障。
• 结构健康监测：在桥梁、建筑等结构中安装振动传感器，检测结构振动以评估其安全性。
• 消费电子：智能手机中的振动传感器用于检测设备跌落或运动状态，触发保护机制。

通过分析振动传感器的信号表现，可以准确判断振动的类型、强度和来源，为设备维护和故障诊断提供重要依据。

3.应用案例:振动传感器控制灯

#include "reg52.h"
#include <intrins.h>

sbit VIBRATION_DO = P1^3;       //震动传感器的DO引脚
sbit LED1 = P2^0;

void Delay500ms(void)    //@11.0592MHz
{
    unsigned char data i, j, k;

    _nop_();
    i = 4;
    j = 129;
    k = 119;
    do
    {
        do
        {
            while (--k);
        } while (--j);
    } while (--i);
}

void main(void)
{
    while(1)
    {
        //振动传感器发送震动时DO发出低电平
        if(VIBRATION_DO == 0)
        {
        //1.实现振动点灯
            LED1 = 0;
            Delay500ms();
            LED1 = 1;
        }
        else
        {
            LED1 = 1;
        }
    }
}
