Honeywell EPKS R5XX 系统装机及配置手册

Document Name Honeywell EPKS R5XX系统装机及配置手册

Version                                  01

Date                                          April 30, 2022

Reference Standard Operating Procedure





1  介绍

本文档根据 Honeywell 标准手册的内容进行整理、精简，旨在为 Honeywell GES 工程师提供现场更换交换机的作业指导，在实际操作过程中应以 Honeywell Pdf Collection 为直接依据，并根据现场情况酌情使用本文档的全部或部分内容。

2  装机准备


装机是项目运行稳定的基础，因此装机前我们需要对系统进行充分了解，以下列表为装机前检查内容，主要分为装机前的准备工作检查，以及装机后的配置检查。

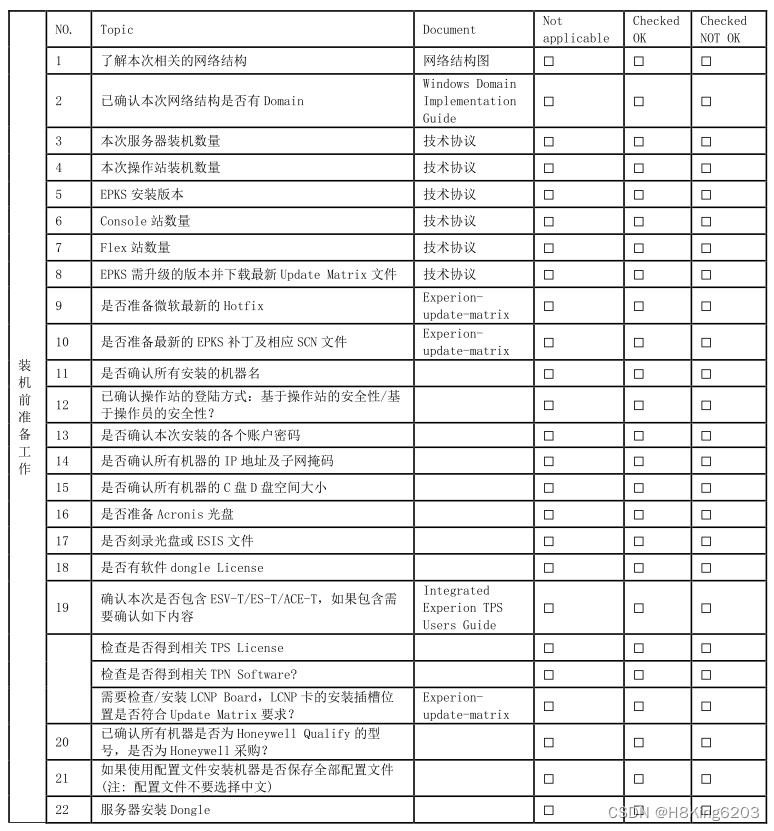

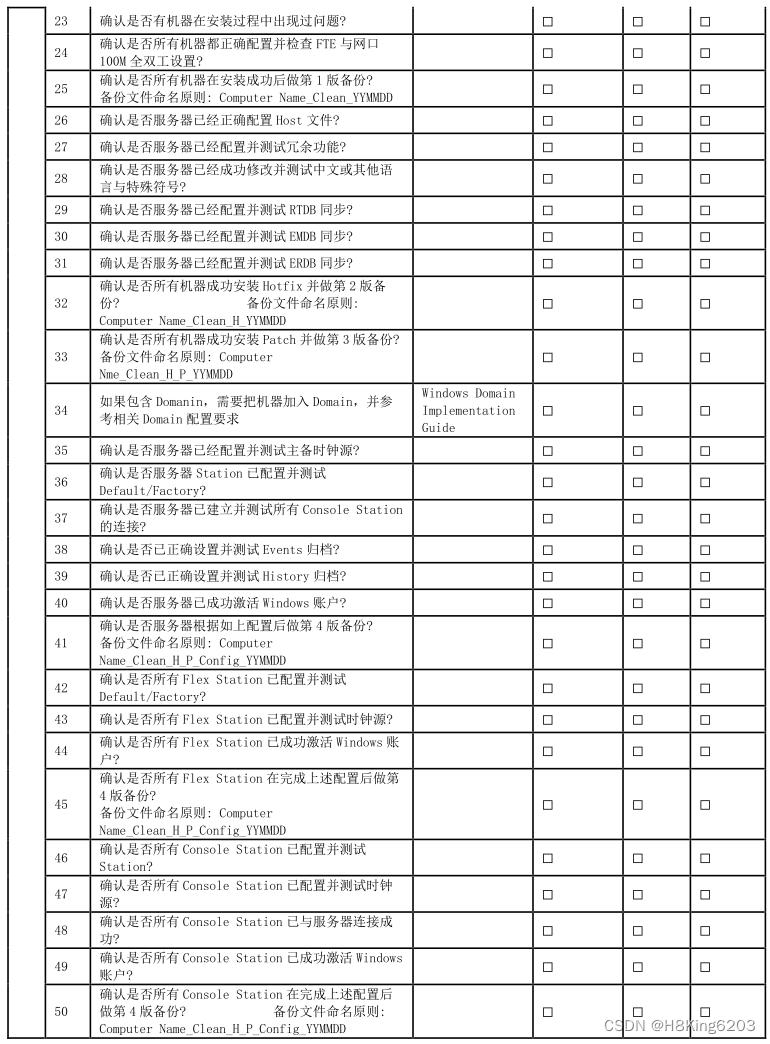

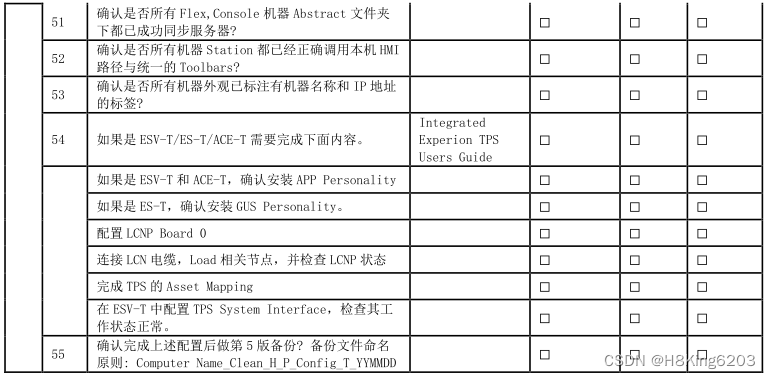

 2.1 CHECK LIST





2.2  总体安装步骤

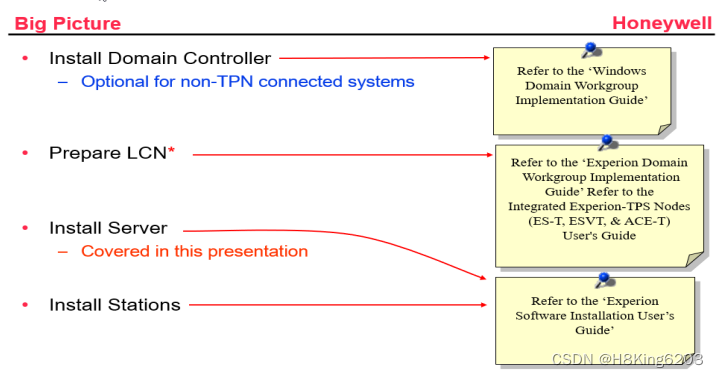

如图所示，从头安装系统时，按照以下顺序执行任务:安装域控制器、准备LCN、安装 Experion 服务器和安装工作站。本模块将介绍 Experion 服务器的安装顺序：

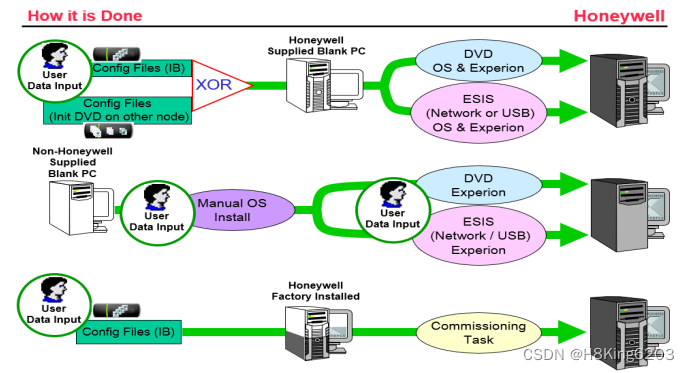

下图为 3 种不同的安装方式：（此文档介绍第一种安装方式：Config files(init DVD on other node)）

第一种为 Honeywell Qualify 的机型，通过初始化盘和配置文件进行安装；

第二种为非 Honeywell Qualify 的机型需要先安装 windows、所有驱动程序，再用
Installation 盘进行安装，不需要配置文件。

 2.3  Check BIOS setting & Version & RAID


装机之前要先检查机器的型号以及要装的系统版本，通过 Experion-update-matrix 文档可查询到该机型所装系统所适应的 BIOS 版本。以操作站 T5810 为例

2.3.1  Check T5810 BIOS Version

1)  打开操作站
2)  按 F2 进入 BIOS 设置
